2017 Peugeot Partner Betriebsanleitung (in German)

135
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
BLUEHDI UND A D B LUE®
SCR-Technologie
AdBlue® ist die Handelsmarke der
Lösung und für das Funktionieren des
SCR-Systems erforderlich.
Die BlueHDi-Fahrzeuge sind mit einem
speziellen Tank ausgestattet, dem AdBlue®-
Tank, der ein Fassungsvermögen von
17

Litern hat.
Dieser Tank ist mit einem Außentankstutzen
ausgestattet, der sich links vom Deckel des
Kraftstofftanks

befindet

und

der

mit

einem
blauen Deckel

verschlossen ist.
Das Befüllen des AdBlue
®-Tanks kann
mit Hilfe von 5

oder 10

Liter-Kanistern
oder 1,89

Liter-Behältern bzw. an einer
Tankstelle, die mit einer speziellen AdBlue
®-
Zapfanlage für PKW ausgestattet ist,
erfolgen.
Ziel von BlueHDi ist es, NOx in
einem dafür bestimmten Katalysator,
dem sogenannten SCR-System
(selektive katalytische Reduktion)
in Wasserdampf und Stickstoff zu
verwandeln und so die Emission von
NOx (Stickstoffoxid) in der Luft bis zu
90% zu reduzieren.
Diese Vorgabe entspricht den
"Euro
6"-Abgasnormen der
Europäischen Union, deren
Zielsetzung die Reduzierung der
freigesetzten Schadstoffe ist.
Die SCR-Technologie, mit der die
BlueHDi-Motoren ausgestattet sind,
erfordert die AdBlue
®-Einspritzung in
die Auspuffanlage.
Gegebenenfalls kann dieser
Vorgang auch bei Ihrem
Besuch bei einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten
Fachwerkstatt erfolgen.
Achtung! Die Zapfanlagen mit hoher
Durchsatzrate, die nur für LKW- und
Bustanks bestimmt und an zahlreichen
Tankstellen verfügbar sind, sind nicht
für PKW und leichte Nutzfahrzeuge
geeignet.
Verwenden Sie niemals solche
Zapfanlagen.
KONTROLLEN
7

136
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
Wichtige Hinweise
Wenn genügend AdBlue® im Tank
verfügbar ist, wird keine Information
angezeigt.
Sobald aber die Reserve im
Flüssigkeitstank die Schwelle
einer Fahrreichweite von 2

400 km
(1

500

Meilen) erreicht hat, werden Sie
durch verschiedene vorübergehende
Signale (Kontrollleuchte, Meldung,
akustisches Signal) gewarnt.
Diese

werden

immer

häufiger
und
eindringlicher

, je weiter Sie fahren, und
schließlich dauerhaft.
Diese Warnungen nehmen zu, je mehr
Kilometer Sie zurücklegen und je
geringer die Reserve wird, die Meldung
bleibt schließlich dauerhaft.
Ist der AdBlue
®-Tank leer, kann das
Fahrzeug nicht mehr gestartet werden.
Es wird dringend empfohlen, nicht die
dauerhaften Warnungen abzuwarten,
um AdBlue
®-Flüssigkeit nachzufüllen,
sondern so schnell wie möglich den
Tank aufzufüllen.
Befüllen des Tanks mit AdBlue
®
Für PKW und leichte Nutzfahrzeuge
gibt es Kanister mit 5
oder 10 Liter bzw.
Behälter mit 1,89
Liter (1/2 Gallone) im
PEUGEOT-Händlernetz, solange dies
noch nicht mit AdBlue
®-Zapfanlagen
ausgestattet ist.
Wenn Sie den AdBlue
®-Tank selbst
befüllen möchten, vergewissern Sie
sich, dass Sie über einen geeigneten
Einfüllschlauch verfügen; dieser
kann ggf. Bestandteil des gelieferten
Kanisters sein.

137
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
Reichweitenanzeige
Regeln und Anzeige der WarnungenFür mehr Informationen zu den
Anzeigen und den Warnleuchten
siehe Abschnitt 3, Unterabschnitt
"Bedienungseinheit". Reichweite von mehr als 2
400 km
(1 500 Meilen)
Keine Meldung
Sobald die Schwelle von
2
400 km erreicht ist, leuchtet die
Kontrollleuchte UREA auf und
es erscheint vorübergehend die
Reichweitemeldung.
Die Meldung wird bis zur nächsten
Warnschwelle alle 300
km (200 Meilen)
wiederholt.
Bei jedem Einschalten der Zündung
wird die Meldung zusammen mit einem
akustischen Signal angezeigt. Reichweite unter 2 400 km
(1 500 Meilen) und über 600 km
(350 Meilen)
Fahrreichweite
Mit dem Touchscreen:
Bei mehr als 5
000 km (3 100 Meilen)
wird der genaue Wert nicht angegeben. Drücken Sie für eine kurze
Anzeige diesen Knopf.
-

wählen Sie das Menü
"Fahrunterstützung",
-


wählen Sie "Diagnose",
-


wählen Sie CHECK.
Je nach noch verfügbarer Fahrreichweite
werden verschiedene Warnniveaus ausgelöst.
Sie werden bei jeder erreichten
Kilometerschwelle informiert und die Abstände
zwischen den Warnungen werden von
vorübergehend bis dauerhaft immer kürzer.
- Die erste Schwelle wird bei einer
verbleibenden Fahrreichweite von
2
400 km (1 500 Meilen) ausgelöst.
- Die zweite Schwelle bei einer
verbleibenden Fahrreichweite von 600 km
(350
Meilen).
- Bis zu 0 km, wo es Ihnen nicht mehr
möglich ist, das Fahrzeug nach einem
Halt erneut zu starten.
KONTROLLEN
7

138
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
Sobald die Schwelle 600 km erreicht
ist, blinkt die Kontrollle uchte UREA, die
Service-Kontrollleuchte schaltet sich
in Verbindung mit einer Meldung zur
Reichweite ein.
Die Warnung wird alle 30
Sekunden
mit einer Aktualisierung der
verbleibenden Reichweite in Schritten
von 50
km (30 Meilen) wiederholt.
Bei jedem Einschalten der Zündung
wird die Warnung zusammen mit
einem akustischen Signal angezeigt.
Bei 0
km verhindert das in Ihrem
Fahrzeug installierte Regelsystem
den Start des Fahrzeugs. Die freigesetzten Schadstoffe Ihres
Fahrzeugs erfüllen nicht mehr die
"Euro 6"-Vorschriften und der Motor
startet nicht mehr.
Um den Motor wieder starten zu
können, müssen Sie mindestens 4
Liter
AdBlue
® nachfüllen.
-

Füllen Sie den Inhalt in den
Tank
(über den Tankstutzen mit dem
blauen Deckel).
-

Schalten Sie die Zündugn ein, ohne
zu starten.
-


W

arten Sie 10 Sekunden ab, bevor
Sie den Motor starten.
Reichweite unter 600

km
(350

Meilen) und über 0

km
Starten nicht möglich, Fahrzeugpanne wegen
AdBlue®-
Mangel im spezifischen Tank
Der Füllstand 0 der Flüssigkeit ist erreicht.
V
ermeiden Sie es, die
Reichweite von 0

km zu
erreichen!
Während der Fahrt wird die Warnung
solange wiederholt, bis der AdBlue
®-
Tank wieder ausreichend aufgefüllt
wurde.
Ohne

Auf

füllen

des

spezifischen

T

anks,
kann Ihr Fahrzeug nicht gestartet
werden.
Füllen Sie anschließend weiteres


Additiv in den speziellen Tank,
dessen Fassungsvermögen
17 Liter
beträgt.
Oder wenden Sie sich an
einen V

ertreter des PEUGEOT-
Händlernetzes oder an eine
qualifizierte
Fachwerkstatt.

139
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
Funktionsstörung des SCR
Die Kontrollleuchten UREA, Service und
Motorselbstdiagnose leuchten auf.
Bei jedem Einschalten der Zündung bestätigen
ein akustisches Signal und eine Meldung einen
Fehler des Emissionsschutzsystems.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm wieder ausgeblendet,
sobald die Emissionswerte wieder im
Toleranzbereich liegen.
Funtionsstörung bestätigt
Zusätzlich zu den vorherigen Signalen,
blinkt die Kontrollleuchte UREA und die
Reichweite wird in Kilometern (Meilen)
angezeigt.
Die Warnung wird alle 30 Sekunden
mit Aktualisierung der Reichweite in
Schritten von 50
km wiederholt.
Wenden Sie sich schnellstmöglich
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine
qualifizierte
Fachwerkstatt.
Es besteht die Gefahr, dass Sie das
Fahrzeug nicht mehr starten können. Anlasssperre nach 1
100 km
(700 Meilen)
Erkennung
Bei jedem Anlassversuch wird die
Warnung aktiviert und die Meldung
"Fehler Abgasreinigung: Anlasser
gesperrt" angezeigt.
Bleiben allerdings nach
50

gefahrenen Kilometern
(30

Meilen) die Warnung und
die Kontrollleuchten kontinuierlich
eingeschaltet, so ist die
Funktionsstörung bestätigt.
Wurden nach dieser Bestätigung noch
1

100

Kilometer (700

Meilen) gefahren,
wird automatisch eine Anlasssperre
aktiviert.
Wenden Sie sich schnellstmöglich
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine
qualifizierte

Fachwerkstatt.
KONTROLLEN
7

140
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
Befüllen / Nachfüllen mit
AdBlue®
Zu beachtende Hinweise
Ausschließlich AdBlue® verwenden, das die
Norm

ISO 22241 erfüllt.
Bei der Flüssigkeit AdBlue
® handelt es sich um
eine Urea-Lösung.
Diese Flüssigkeit ist nicht entzündlich, farb- und
geruchslos.
Sie muss an einem kühlen Ort aufbewahrt werden.
Kanister (5 oder 10 l), Behälter
(1,89 l) AdBlue®
Überprüfen Sie das Haltbarkeitsdatum.
Lesen Sie die Hinweise auf dem Etikett.
Vergewissern Sie sich, dass Sie über
einen Schlauch verfügen, der für das
Befüllen geeignet ist. Dieser kann
ggf. im Lieferumfang des Kanisters
enthalten sein.
Auffüllen
Falls es tropft, wischen Sie die
Ränder der Einfüllöffnung des
Tanks mit einem feuchten Tuch
trocken.
Sollten Spritzer der AdBlue
®-Flüssigkeit
vorhanden sein, sind diese umgehend
mit kaltem Wasser oder einem
sauberen Tuch zu entfernen.
Bei kristallisierter Flüssigkeit
verwenden Sie zum Entfernen einen
Schwamm und warmes Wasser.
Achten Sie darauf, dass das Fahrzeug
auf einer ebenen und geraden Fläche
steht.
Füllen Sie den Inhalt des Kanisters /
Behälters in den dafür vorgesehenen Tank.
Nach dem Befüllen des AdBlue®-Tanks
beachten Sie bitte Folgendes:
-

Schalten Sie die Zündung ein, ohne
zu starten.
-


W

arten Sie 10

Sekunden,

bevor Sie
den Motor starten.
Die leeren Kanister / Behälter mit
AdBlue
® dürfen nicht im Hausmüll
entsorgt werden.
Entsorgen Sie die leeren Behälter
bei einem entsprechenden
Wertstoffhof oder geben Sie sie in der
Verkaufsstelle ab.
Um das Einfüllen zu erleichtern,
verfügt das PEUGEOT-
Händlernetz über einen Adapter.

141
Partner-2-VU_de_Chap07_Verification_ed02-2016
AdBlue®
Das AdBlue® darf nicht in die
Hände von Kindern gelangen und
muss in der Originalverpackung
aufbewahrt werden.
Das AdBlue
® niemals in einen anderen
Behälter umfüllen: es würde hierbei
verunreinigt.
Die Flüssigkeit niemals mit Wasser
verdünnen.
Niemals Flüssigkeit in den Dieseltank
füllen.
Lagerung
Keine Kanister / Behälter mit AdBlue®
im Fahrzeug lagern.
Gefrieren des AdBlue
®
Das AdBlue® friert ab einer Temperatur
von ca. -11°C (12,2°F) und verliert
seine Eigenschaften ab +25°C (77°F).
Es ist im Originalkanister/-behälter
an einem kühlen Ort und vor direkter
Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen
kann die Flüssigkeit mindestens ein
Jahr gelagert werden.
War die Flüssigkeit einmal gefroren,
kann es nach dem Auftauen wieder
verwendet werden.
Das SCR-System enthält ein
Heizungssystem für den
AdBlue
®-
Tank, durch das die richtige
Funktionsweise des Fahrzeugs
unter normalen Bedingungen
gewährleistet wird.
Unter außergewöhnlichen Umständen,
wie die Nutzung des Fahrzeugs bei
unter -15°C (5°F) über einen längeren
Zeitraum, kann die Warnung zu
einer Funktionsstörung des Systems
mit dem Gefrieren des AdBlue
®
zusammenhängen.
Parken Sie Ihr Fahrzeugs über
mehrere Stunden an einem Ort mit
gemäßigteren Temperaturen, bis das
AdBlue
® wieder flüssig ist.
Die W
arnung über die
Funktionsstörung erlischt nicht
sofort, sondern erst nach mehreren
gefahrenen Kilometern.
KONTROLLEN
7

142
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016

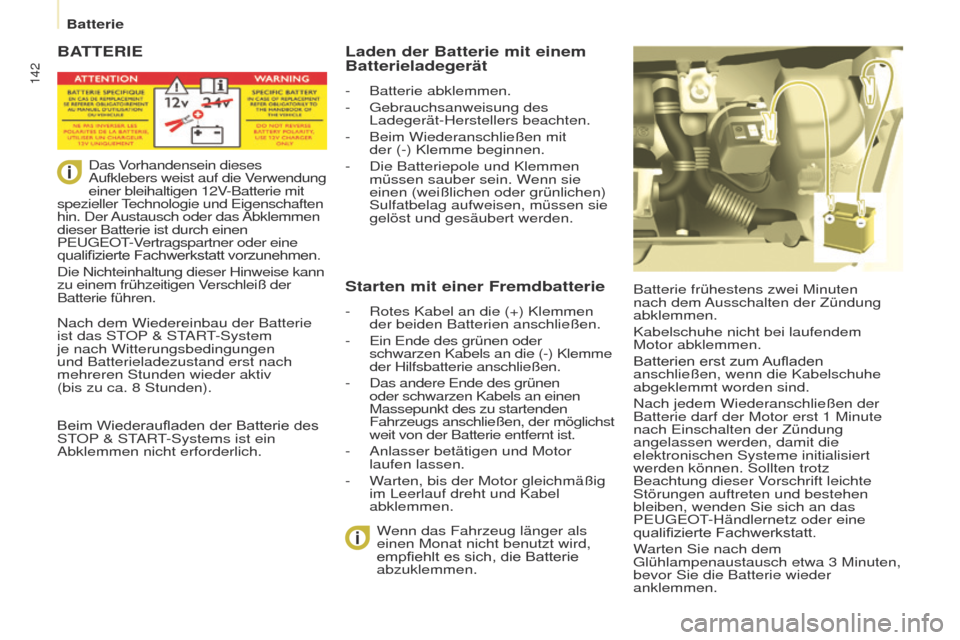

BATTERIE
Batterie frühestens zwei Minuten
nach dem Ausschalten der Zündung
abklemmen.
Kabelschuhe nicht bei laufendem
Motor abklemmen.
Batterien erst zum
Aufladen

anschließen, wenn die Kabelschuhe
abgeklemmt worden sind.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1

Minute
nach Einschalten der Zündung
angelassen werden, damit die
elektronischen Systeme initialisiert
werden können. Sollten trotz
Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen
bleiben, wenden Sie sich an das
PEUGEOT-Händlernetz oder eine
qualifizierte
Fachwerkstatt.
Warten Sie nach dem
Glühlampenaustausch etwa 3
Minuten,
bevor Sie die Batterie wieder
anklemmen.
W

enn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfiehlt

es

sich,

die

Batterie

abzuklemmen.
Laden der Batterie mit einem
Batterieladegerät
- Batterie abklemmen.
-
Gebrauchsanweisung des
Ladegerät-Herstellers beachten.
-


Beim Wiederanschließen mit
der

(-) Klemme beginnen.
-

Die Batteriepole und Klemmen
müssen sauber sein. W

enn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Starten mit einer Fremdbatterie
- Rotes Kabel an die (+) Klemmen
der beiden Batterien anschließen.
-
Ein Ende des grünen oder


schwarzen Kabels an die (-) Klemme
der Hilfsbatterie anschließen.
-
Das andere Ende des grünen


oder schwarzen Kabels an einen
Massepunkt des zu startenden
Fahrzeugs anschließen, der möglichst
weit von der Batterie entfernt ist.
-

Anlasser betätigen und Motor
laufen lassen.
-


W
arten, bis der Motor gleichmäßig
im Leerlauf dreht und Kabel
abklemmen.
Das Vorhandensein dieses
Aufklebers weist auf die Verwendung
einer bleihaltigen 12V-Batterie mit
spezieller Technologie und Eigenschaften
hin. Der Austausch oder das Abklemmen
dieser Batterie ist durch einen
PEUGEOT-Vertragspartner oder eine
qualifizierte

Fachwerkstatt

vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann
zu einem frühzeitigen Verschleiß der
Batterie führen.
Nach dem Wiedereinbau der Batterie
ist das STOP & START-System
je nach Witterungsbedingungen
und Batterieladezustand erst nach
mehreren Stunden wieder aktiv
(bis zu ca. 8

Stunden).
Beim

Wiederaufladen

der

Batterie

des


ST

OP & START-Systems ist ein
Abklemmen nicht erforderlich.
Batterie
