2017 Peugeot Partner Betriebsanleitung (in German)

151
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Öffnen Sie die Motorhaube. Schieben Sie Ihre
Hand hinter den Scheinwerferblock, um an die
Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
Sie, ob die Motorhaube richtig geschlossen ist.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe
nicht direkt mit den Fingern, verwenden
Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem Gebrauch des Fahrzeugs
verschwindet die Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3
Minuten, bevor
Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch,
ob die Leuchten ordnungsgemäß
funktionieren.
Hochdruckreinigung
Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden. 2. Standlicht
Typ A, W5W - 5W
-

Entfernen Sie die
Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.
-

Ziehen Sie die unter Druck
eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.
-


W
echseln Sie die Glühlampe aus.
-

Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4 - 55W
-

Entfernen Sie die mittlere
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
-


Klemmen Sie den Steckverbinder
ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder
ein.
-


Überprüfen Sie, dass die
Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
PANNENHILFE
8
Austausch der Glühlampen

152
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
-
Entfernen Sie die
Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

Entfernen Sie die defekte
Glühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
Dichtigkeit auf allen Seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-

Entfernen Sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem
Stoßfänger

.
-

Schieben Sie den Schmutzfänger
nach oben.
-


Lösen Sie den V
erbindungsstecker
der Lampenhalterung, indem Sie
auf die Lasche drücken, die sich
oben
befindet.-

Entfernen Sie die
Lampenhalterung, indem Sie die
beiden Clips (oben und unten)
mit

Daumen und Zeigefinger
zusammendrücken.
-


T
auschen Sie die Einheit
(Lampenhalterung und Glühlampe)
aus.
-

Gehen Sie in umgekehrter
Reihenfolge vor

, um die Einheit und
die Stoßfänger wieder anzubringen.
Austausch der Glühlampen

153
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
-
Drücken Sie den Blinker nach
hinten und nehmen Sie ihn ab,
indem Sie am vorderen

Teil ziehen.
-

W
enden Sie sich an das
PEUGEOT-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
-

Zum Wiederanbringen setzen Sie
den Blinker hinten an und schieben
Sie ihn dann nach vorne. V

orne / Hinten
Deckenleuchten
Typ A, 12V5W - 5W
-

Hebeln Sie die durchsichtige
Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
-


Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.
PANNENHILFE
8
Austausch der Glühlampen

154
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Dieses Verfahren erfordert die
Verwendung des Schlüssels, der mit
dem Werkzeug für den Radwechsel
mitgeliefert wurde.- Spreizen Sie die 4
Federn und ziehen
Sie die Lampenfassung heraus.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.
Achten Sie beim Wiederanbringen
d arauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem
Austausch der Glühlampe eines
Blinkers hinten über zwei Minuten.
Heckleuchten
Mehr Informationen zu den Glühlampen
finden Sie in den T abellen "Lampentypen".
1. Brems-/Standleuchten

T
yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger



T
yp B, PY21W - 21W
(bernsteinfarben)
3.

Rückfahrscheinwerfer



T
yp B, P21W - 21W
4.

Nebelschlussleuchten



T
yp B, P21W - 21W
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.
Abschnitt 9, Unterabschnitt
"Radwechsel".
Abschnitt 3, Unterabschnitt
"Öffnen/Schließen".
-

Stellen Sie fest, welche Glühlampe
defekt ist, und öf

fnen Sie die
Hecktüren auf 180°.
-

Entfernen Sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-


Ziehen Sie den Scheinwerferblock
von außen heraus.
-


Halten Sie den Leuchtenblock
und lösen Sie die elektrische
V

erbindung.
Austausch der Glühlampen

155
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
-
Drücken Sie auf die beiden Stifte.
-


Ziehen Sie gegebenenfalls den
Stecker ab, um die Leuchte
herauszuziehen.
-


W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die
Kunststof

fabdeckung wieder auf
und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung
aus.
-


Lösen Sie den Stecker durch
Spreizen seiner Feder

.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung
wieder ein und schließen Sie den
Stecker an.
-


Bringen Sie die V

erkleidung an.
PANNENHILFE
8
Austausch der Glühlampen

156
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
AUSTAUSCH DER S ICHERUNGEN
Die Sicherungskästen befinden sich:
-
im unteren Bereich des
Armaturenbretts links (hinter der
Abdeckung),
-


unter der Motorhaube (neben der
Batterie).
W

enn Ihr Fahrzeug entsprechend
ausgestattet ist, verfügt es über
einen zusätzlichen Sicherungskasten
für den Anhänger- und Zugbetrieb
sowie für die Anschlüsse bei
Karosserieaufbauten und Plattform-
Fahrgestellen.
Er befindet sich rechts
hinter der Ladetrennwand.
Die angegebenen Bezeichnungen
beziehen sich auf Sicherungen, die
vom Fahrzeugnutzer mit einer Zange,
die sich hinter dem Ablagefach des
Armaturenbretts auf der rechten Seite
befindet, gewechselt werden können. Für
alle anderen

Arbeiten wenden Sie sich
bitte an das PEUGEOT-Händlernetz oder
an
eine qualifizierte Fachwerkstatt.
Aus- und Einbau von
Sicherungen
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.
PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder für Störungen, die aus dem
Einbau von nicht mitgeliefertem
Zubehör resultieren, das nicht vom
PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als
10
Milliampere beträgt.
Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.
-

V

erwenden Sie die Zange.
Austausch der Sicherungen

157
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016
Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
Sicherungen
FAmpere
A Funktion
1 15 Heckscheibenwischer
2 30 Zentralverriegelung
3 5 Airbags
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5Deckenleuchte hinten, Kartenleser vorne,
Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle,
Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole 11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbags
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente automatische
Klimaanlage, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt 17 40 Entfrosten Heckscheibe/Außenspiegel
PANNENHILFE
8
Austausch der Sicherungen

158
Partner-2-VU_de_Chap08_Aide-rapide_ed02-2016

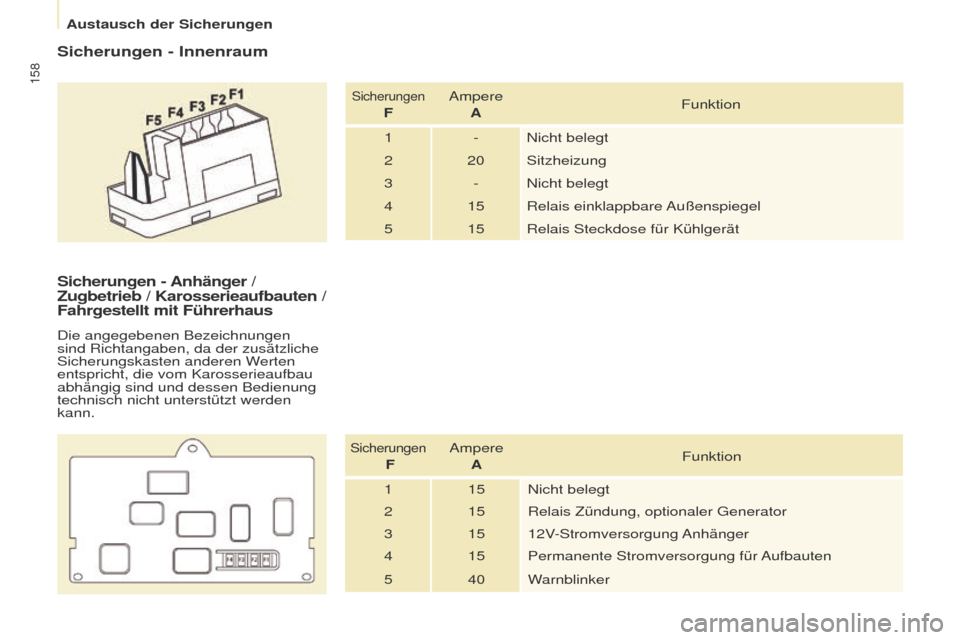

Sicherungen - Innenraum
Sicherungen
FAmpere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
Sicherungen - Anhänger /
Zugbetrieb / Karosserieaufbauten /
Fahrgestellt mit Führerhaus
Die angegebenen Bezeichnungen
sind Richtangaben, da der zusätzliche
Sicherungskasten anderen Werten
entspricht, die vom Karosserieaufbau
abhängig sind und dessen Bedienung
technisch nicht unterstützt werden
kann.
Sicherungen

F Ampere
A Funktion
1 15 Nicht belegt
2 15 Relais Zündung, optionaler Generator
3 15 12V-Stromversorgung Anhänger
4 15 Permanente Stromversorgung für Aufbauten
5 40 Warnblinker
Austausch der Sicherungen
