2017 Peugeot Partner Betriebsanleitung (in German)

71
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

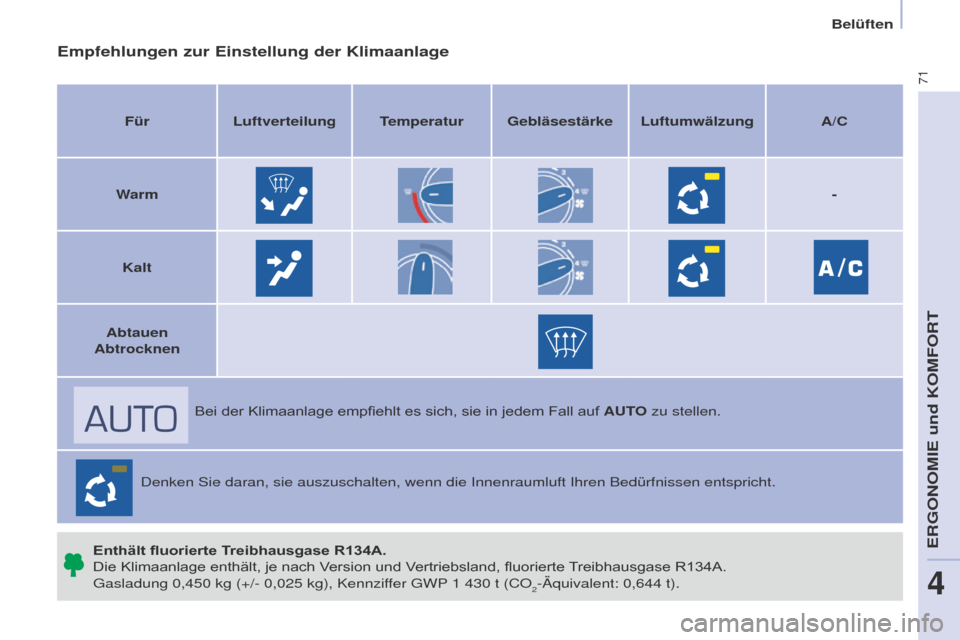

Empfehlungen zur Einstellung der Klimaanlage
FürLuftverteilung Temperatur Gebläsestärke Luftumwälzung A/C
Warm -
Kalt
Abtauen
Abtrocknen
Bei
der Klimaanlage empfiehlt es sich, sie in jedem Fall auf AUTO zu stellen.
Denken Sie daran, sie auszuschalten, wenn die Innenraumluft Ihren Bedü\
rfnissen entspricht.
Enthält fluorierte Treibhausgase R134A.
Die

Klimaanlage enthält, je nach Version und Vertriebsland, fluorierte
T
reibhausgase R134A.
Gasladung 0,450 kg (+/- 0,025 kg), Kennziffer GWP 1 430 t (CO
2-Äquivalent: 0,644 t).
ERGONOMIE und KOMFORT
4
Belüften

72
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

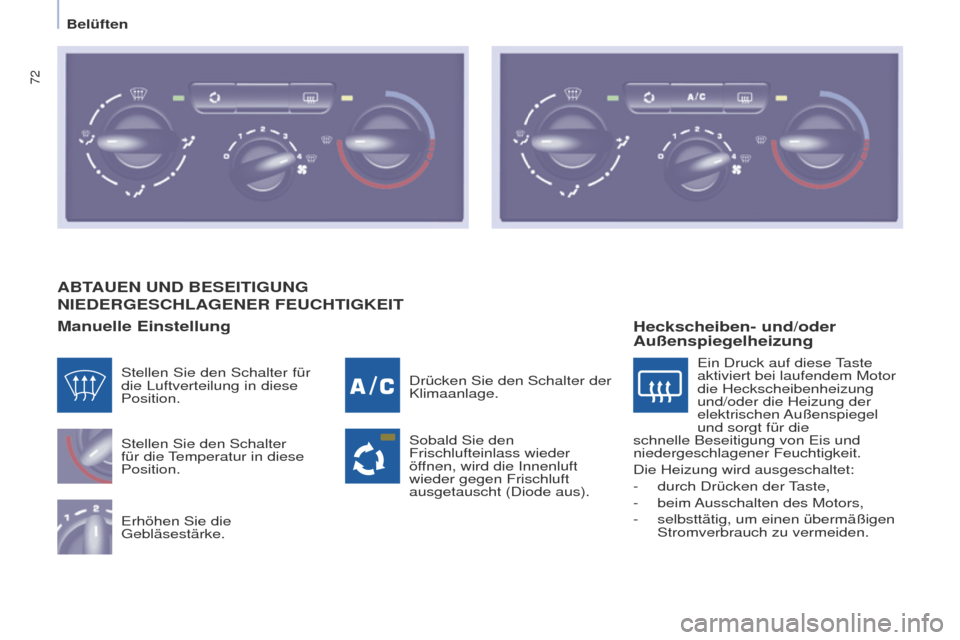

ABTAUEN UND BESEITIGUNG
NIEDERGESCHLAGENER
F EUCHTIGKEIT
Manuelle Einstellung
Stellen Sie den Schalter
für die Temperatur in diese
Position.
Erhöhen Sie die
Gebläsestärke. Drücken Sie den Schalter der
Klimaanlage.
Sobald Sie den
Frischlufteinlass wieder
öffnen, wird die Innenluft
wieder gegen Frischluft
ausgetauscht (Diode aus).
Stellen Sie den Schalter für
die Luftverteilung in diese
Position.
Heckscheiben- und/oder
Außenspiegelheizung
Ein Druck auf diese Taste
aktiviert bei laufendem Motor
die Heckscheibenheizung
und/oder die Heizung der
elektrischen Außenspiegel
und sorgt für die
schnelle Beseitigung von Eis und
niedergeschlagener Feuchtigkeit.
Die Heizung wird ausgeschaltet:
-

durch Drücken der
Taste,
-

beim

Ausschalten des Motors,
-

selbsttätig, um einen übermäßigen
Stromverbrauch zu vermeiden.
Belüften

73
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

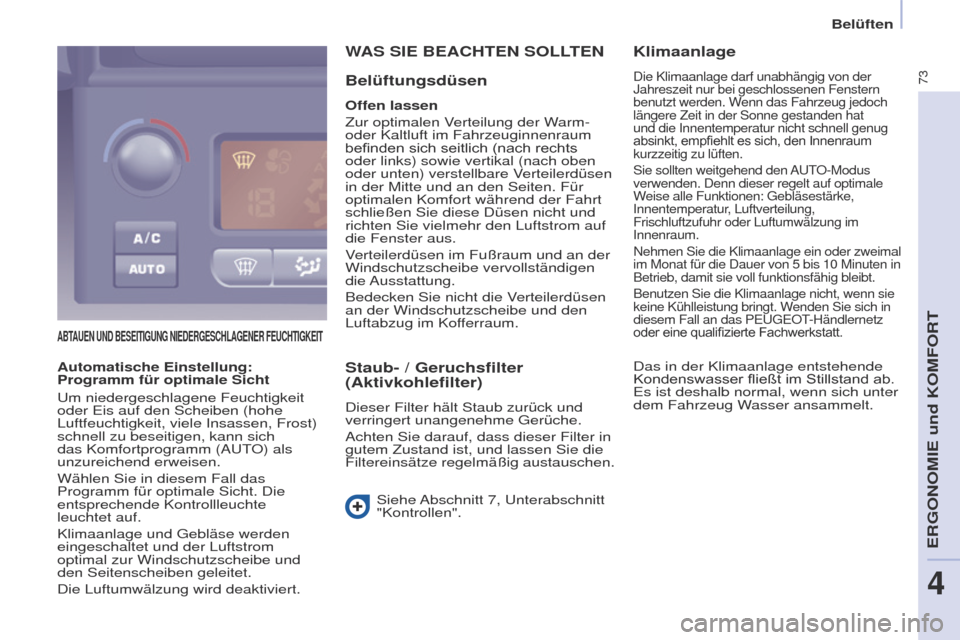

ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER FEUCHTIGKEIT
WAS S IE BEACHTEN SOLLTEN
Belüftungsdüsen
Offen lassen
Zur optimalen Verteilung der Warm-
oder Kaltluft im Fahrzeuginnenraum
befinden
sich seitlich (nach rechts
oder links) sowie vertikal (nach oben
oder unten) verstellbare V

erteilerdüsen
in der Mitte und an den Seiten. Für
optimalen Komfort während der Fahrt
schließen Sie diese Düsen nicht und
richten Sie vielmehr den Luftstrom auf
die Fenster aus.
Verteilerdüsen im Fußraum und an der
Windschutzscheibe vervollständigen
die Ausstattung.
Bedecken Sie nicht die Verteilerdüsen
an der Windschutzscheibe und den
Luftabzug im Kofferraum.
Staub- / Geruchsfilter
(Aktivkohlefilter)
Dieser Filter hält Staub zurück und
verringert unangenehme Gerüche.
Achten Sie darauf, dass dieser Filter in
gutem Zustand ist, und lassen Sie die
Filtereinsätze regelmäßig austauschen.
Siehe Abschnitt 7, Unterabschnitt
"Kontrollen".
Klimaanlage
Die Klimaanlage darf unabhängig von der
Jahreszeit nur bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der Sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt,
empfiehlt es sich, den Innenraum
kurzzeitig zu lüften.
Sie sollten weitgehend den

AUTO-Modus
verwenden. Denn dieser regelt auf optimale
Weise alle Funktionen: Gebläsestärke,
Innentemperatur, Luftverteilung,
Frischluftzufuhr oder Luftumwälzung im
Innenraum.
Nehmen Sie die Klimaanlage ein oder zweimal
im Monat für die Dauer von 5
bis 10 Minuten in
Betrieb, damit sie voll funktionsfähig bleibt.
Benutzen Sie die Klimaanlage nicht, wenn sie
keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an das PEUGEOT-Händlernetz
oder
eine qualifizierte Fachwerkstatt.
Automatische Einstellung:
Programm für optimale Sicht
Um niedergeschlagene Feuchtigkeit
oder Eis auf den Scheiben (hohe
Luftfeuchtigkeit, viele Insassen, Frost)
schnell zu beseitigen, kann sich
das Komfortprogramm (AUTO) als
unzureichend erweisen.
Wählen Sie in diesem Fall das
Programm für optimale Sicht. Die
entsprechende Kontrollleuchte
leuchtet auf.
Klimaanlage und Gebläse werden
eingeschaltet und der Luftstrom
optimal zur Windschutzscheibe und
den Seitenscheiben geleitet.
Die Luftumwälzung wird deaktiviert. Das in der Klimaanlage entstehende
Kondenswasser
fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug W

asser ansammelt.
ERGONOMIE und KOMFORT
4
Belüften

74
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

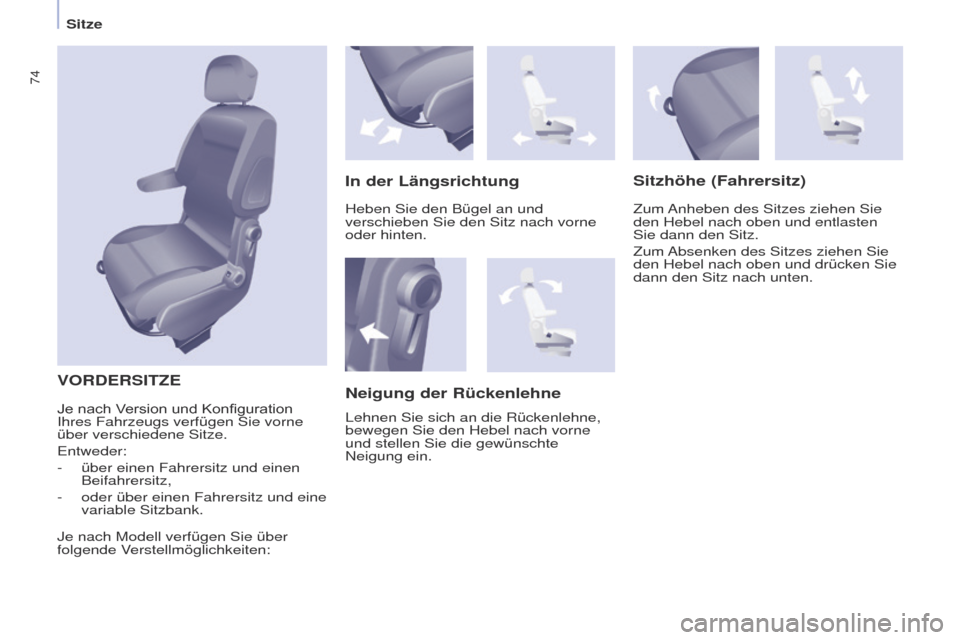

Sitze
VORDERSITZE
In der LängsrichtungSitzhöhe (Fahrersitz)
Zum Anheben des Sitzes ziehen Sie
den Hebel nach oben und entlasten
Sie dann den Sitz.
Zum Absenken des Sitzes ziehen Sie
den Hebel nach oben und drücken Sie
dann den Sitz nach unten.
Neigung der Rückenlehne
Lehnen Sie sich an die Rückenlehne,
bewegen Sie den Hebel nach vorne
und stellen Sie die gewünschte
Neigung ein. Heben Sie den Bügel an und
verschieben Sie den Sitz nach vorne
oder hinten.
Je

nach

Version

und

Konfiguration
Ihres Fahrzeugs verfügen Sie vorne
über verschiedene Sitze.
Entweder:
-

über einen Fahrersitz und einen
Beifahrersitz,
-


oder über einen Fahrersitz und eine
variable Sitzbank.
Je nach Modell verfügen Sie über
folgende V

erstellmöglichkeiten:

75
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
Sitze
Grundsätzlich nicht mit ausgebauten
Kopfstützen fahren. Die Kopfstützen müssen
an ihrem Platz und richtig eingestellt sein.
ArmlehneBedienung der beheizbaren
Vordersitze
Die Einzelsitze vorne können jeweils
mit einem Schalter seitlich an der
Sitzfläche
ausgerüstet sein.
In Verbindung mit einer 2+1-Sitzbank
wird durch den Schalter am Fahrersitz
die Sitzheizung des seitlichen Sitzes
der Bank ein- oder ausgeschaltet.
Durch Drücken des Schalters wird die
Sitzheizung eingeschaltet.
Auf erneuten Druck wird die
Sitzheizung wieder ausgeschaltet.BEIFAHRERSITZ
Höhe der Kopfstütze
Die Rückenlehne des
Einzelbeifahrersitzes kann
heruntergeklappt werden, um den
Transport von langen Gegenständen
zu ermöglichen.
Lehne umklappen
Ziehen Sie den Hebel nach vorne, um
die Lehne schräg zu stellen.
Zum Anbringen lassen Sie die Armlehne in
der senkrechten Position einrasten.
Bei eingebauter Zusatzkonsole und
Armlehne muss die Zusatzkonsole oder
die Armlehne ausgebaut werden, um den
Beifahrersitz in die Tischposition zu bringen.
Zum Höherstellen der Kopfstütze schieben
Sie sie senkrecht nach oben.
Zum Tieferstellen der Kopfstütze drücken
Sie auf den Knopf und schieben Sie sie
senkrecht nach unten.
Bei
richtiger Einstellung befindet sich der
obere Rand der Kopfstütze in Höhe der


Schädeldecke.
Zum Ausbauen drücken Sie auf den Knopf
und ziehen Sie die Kopfstütze nach oben.
Zum Wiedereinbauen Gestänge der
Kopfstütze in die Öffnungen einschieben,
und zwar in Achsrichtung der Rückenlehne.
Um die Armlehne in die senkrechte Position
zu bringen, heben Sie sie an, bis sie einrastet.
Drücken Sie die Armlehne herunter, um sie
nutzen zu können.
Zum Ausbauen drücken Sie in
der senkrechten Position auf den
Entriegelungsknopf und entfernen Sie die
Armlehne.
Lehne aufrichten
Ziehen Sie den Hebel nach vorne
und heben Sie die Lehne an, bis sie
einrastet.
ERGONOMIE und KOMFORT
4

76
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
SitzeMobiler Schreibtisch Staufach unter der Sitzfläche
Heben
Sie die Mittelsitzfläche an, um
an das Staufach zu gelangen. Dieses
Fach kann mit einem V

orhängeschloss
gesichert werden (wird nicht
mitgeliefert).

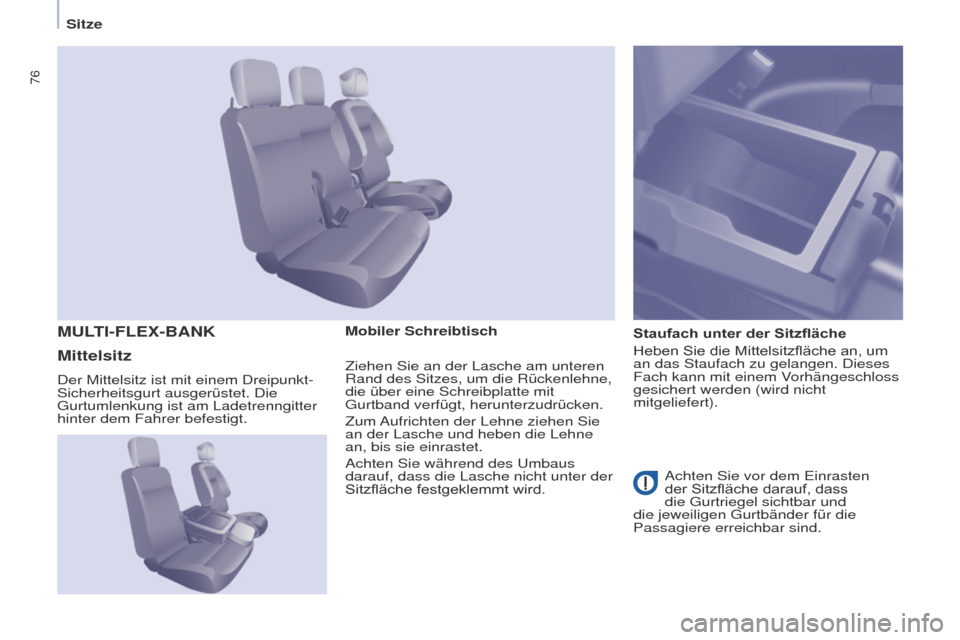

MULTI-FLEx-BANK
Mittelsitz
Achten Sie vor dem Einrasten
der Sitzfläche darauf, dass
die Gurtriegel sichtbar und
die jeweilig

en Gurtbänder für die
Passagiere erreichbar sind.
Der Mittelsitz ist mit einem Dreipunkt-
Sicherheitsgurt ausgerüstet. Die
Gurtumlenkung ist am Ladetrenngitter
hinter dem Fahrer befestigt.
Ziehen Sie an der Lasche am unteren
Rand des Sitzes, um die Rückenlehne,
die über eine Schreibplatte mit
Gurtband verfügt, herunterzudrücken.
Zum Aufrichten der Lehne ziehen Sie
an der Lasche und heben die Lehne
an, bis sie einrastet.
Achten Sie während des Umbaus
darauf, dass die Lasche nicht unter der
Sitzfläche

festgeklemmt

wird.

77
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

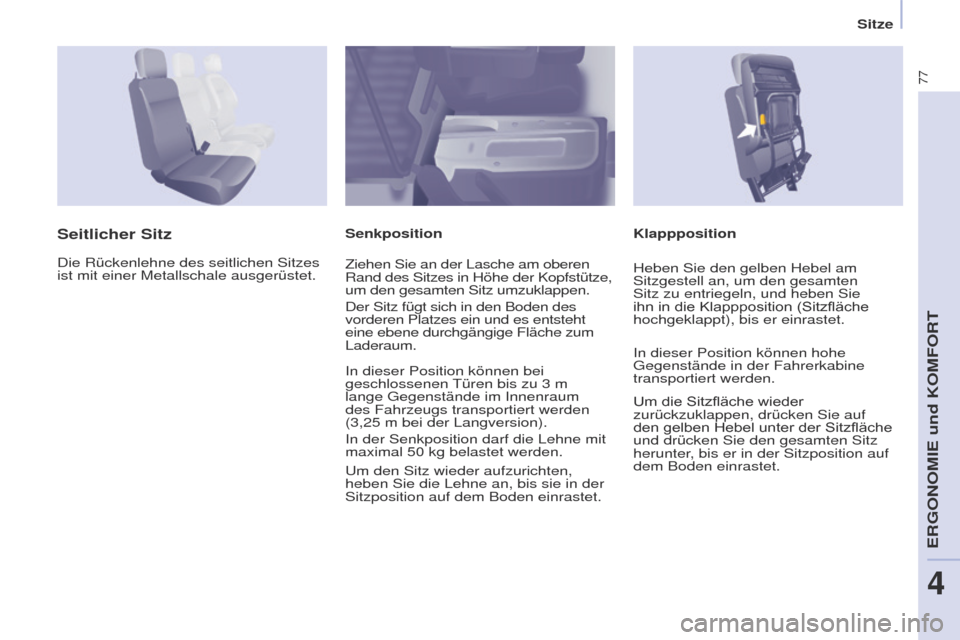

Sitze
Klappposition
Seitlicher SitzSenkposition
Die Rückenlehne des seitlichen Sitzes
ist mit einer Metallschale ausgerüstet. Ziehen Sie an der Lasche am oberen
Rand des Sitzes in Höhe der Kopfstütze,
um den gesamten Sitz umzuklappen.
Der Sitz fügt sich in den Boden des
vorderen Platzes ein und es entsteht
eine ebene durchgängige Fläche zum
Laderaum.
In dieser Position können bei
geschlossenen Türen bis zu 3
m
lange Gegenstände im Innenraum
des Fahrzeugs transportiert werden
(3,25
m bei der Langversion).
In der Senkposition darf die Lehne mit
maximal 50
kg belastet werden.
Um den Sitz wieder aufzurichten,
heben Sie die Lehne an, bis sie in der
Sitzposition auf dem Boden einrastet. Heben Sie den gelben Hebel am
Sitzgestell an, um den gesamten
Sitz zu entriegeln, und heben Sie
ihn
in die Klappposition (Sitzfläche
hochgeklappt), bis er einrastet.
In dieser Position können hohe
Gegenstände in der Fahrerkabine
transportiert werden.
Um

die Sitzfläche wieder
zurückzuklappen, drücken Sie auf
den

gelben Hebel unter der Sitzfläche
und drücken Sie den gesamten Sitz
herunter

, bis er in der Sitzposition auf
dem Boden einrastet.
ERGONOMIE und KOMFORT
4

78
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
Sitze

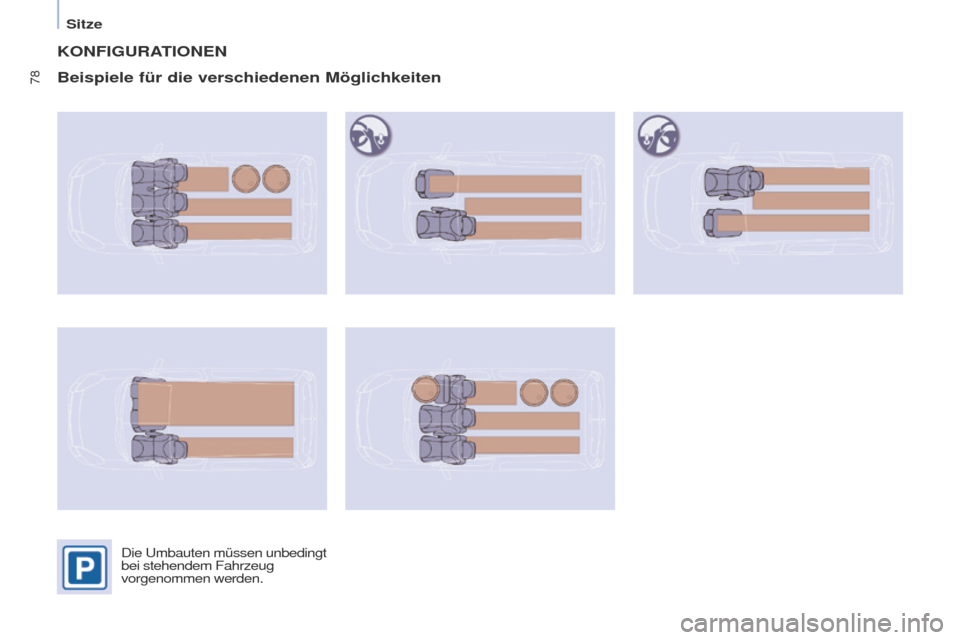

KONFIGURATIONEN
Beispiele für die verschiedenen Möglichkeiten
Die Umbauten müssen unbedingt
bei stehendem Fahrzeug
vorgenommen werden.
