2017 Peugeot Partner Betriebsanleitung (in German)

167
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016
L1L2

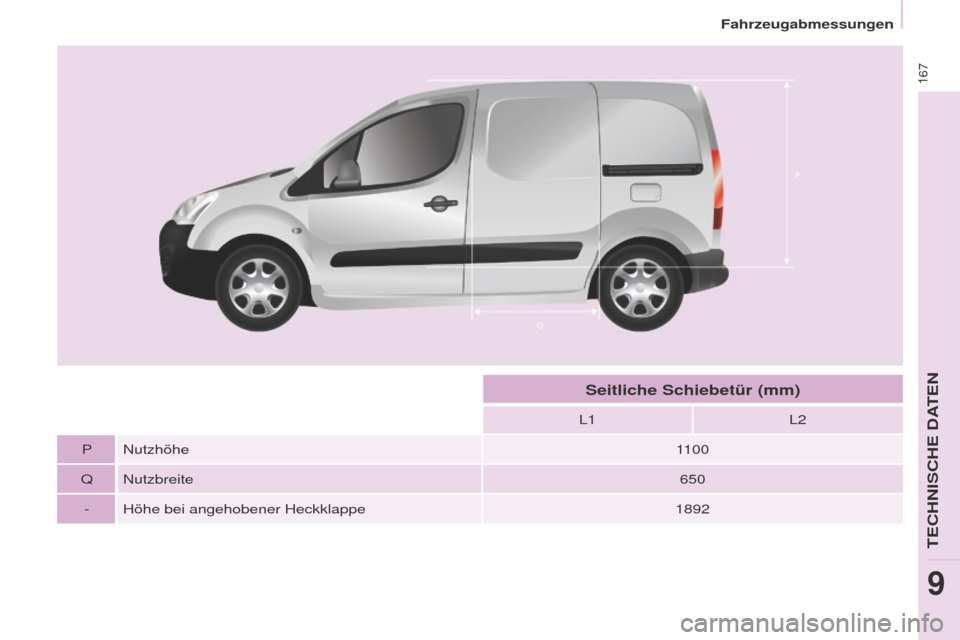

P Nutzhöhe 1100
Q Nutzbreite 650
- Höhe bei angehobener Heckklappe 1892
Seitliche Schiebetür (mm)
Fahrzeugabmessungen
TECHNISCHE DATEN
9

168
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016

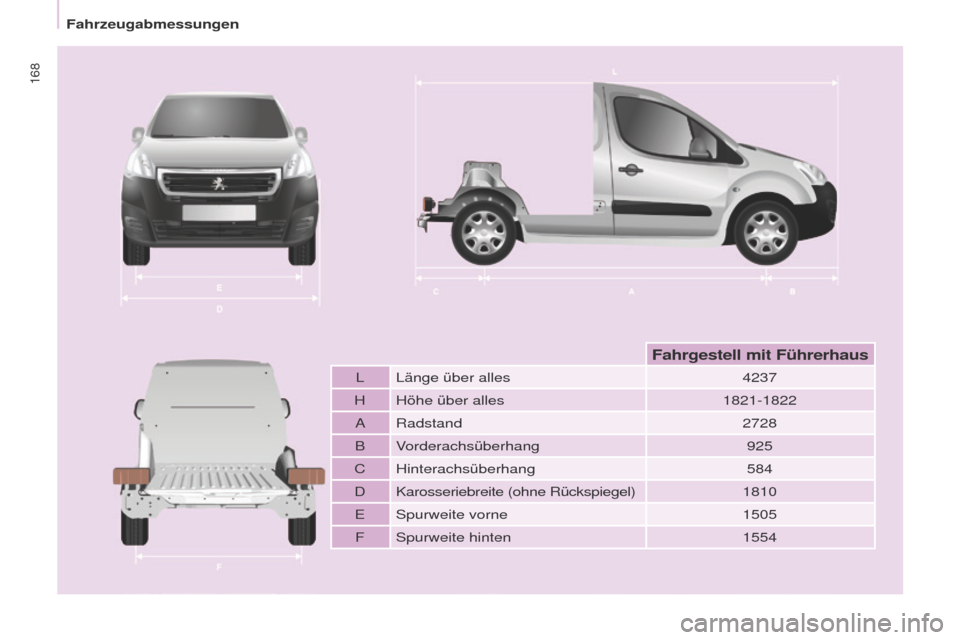

L Länge über alles4237
H Höhe über alles 1821-1822
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 584
D Karosseriebreite (ohne Rückspiegel) 1810
E Spurweite vorne 1505
F Spurweite hinten 1554
Fahrgestell mit Führerhaus
Fahrzeugabmessungen

169
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016
GEWICHTE UND A NH ä NGELASTEN
Die Gewichte und maximal
zulässigen Anhängelasten Ihres
Fahrzeuges entnehmen Sie bitte Ihren
Zulassungsdokumenten. Das dort deklarierte
Leergewicht berücksichtigt u.a. den zu 90%
gefüllten Kraftstofftank sowie eine pauschale
Masse für den Fahrer in Höhe von 75 kg.Eine gegebenenfalls am Fahrzeug
angebrachte Anhängekupplung muss
der maximalen Anhängelast und
Stützlast des Fahrzeugs entsprechen
(siehe Angaben in der Anbauanleitung
und auf dem Typenschild der
Anhängekupplung).
Für weitere Informationen wenden
Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an
eine

qualifizierte

Fachwerkstatt.
Der angegebene Maximal-Wert für die
Anhängelasten kann gegebenenfalls nur
bei Teilbeladung des Zugfahrzeugs genutzt
werden. Dies ist bedingt durch die jeweilige
Höhe des zulässigen Gesamtzuggewichts.
Bei jedem Beladungszustand gilt,
dass die Summe aus tatsächlichem
Gewicht des Zugfahrzeugs und
tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht übersteigen
darf. Die angegebenen Werte für
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1000 Metern. Die aufgeführte Anhängelast
ist in Schritten von weiteren 1000 Metern
um jeweils 10% zu reduzieren.
Hohe Außentemperaturen
können, zum Schutz des Motors,
zu einem Leistungsabfall des
Fahrzeugs führen; verringern Sie bei
Außentemperaturen über 37 °C die
Anhängelast.
Einige Gewichtsangaben sind
auch dem Typenschild des
Fahrzeugs zu entnehmen (siehe
Rubrik "Kenndaten" dieser
Bedienungsanleitung).
MOTORDATEN
Die speziellen Angaben zu
Ihrer Motorisierung (Hubraum,
Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart, CO
2-
Ausstoß, ...) entnehmen Sie bitte Ihren
Zulassungsdokumenten.
Die Höchstleistung entspricht
dem

auf

dem Prüfstand
homologierten

Wert,

gemäß den
geltenden EG/ECE-Bestimmungen
Für weitere Informationen konsultieren
Sie bitte die Internetseite des
Herstellers oder wenden Sie sich
an einen Vertreter des PEUGEOT-
Händlernetzes bzw. an eine
qualifizierte

Fachwerkstatt. Das Fahren mit Anhänger
kann bei einem gering
beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert
sich der Bremsweg.
Für Fahrzeuge mit Anhänger
verringert sich die amtlich zulässige
Höchstgeschwindigkeit (beachten Sie
die geltende gesetzliche Regelung in
Ihrem Land).
TECHNISCHE DATEN
9
Gewichte

170
Partner-2-VU_de_Chap09_Caract-technique_ed02-2016
KENNDATEN
A. TypenschildC. Reifen und Lackreferenz
B. Fahrgestellnummer
Das
T
ypenschild befindet sich an
der Mittelsäule auf der rechten
Fahrzeugseite.
1

- Fahrgestellnummer
2
- Zulässiges Gesamtgewicht
3
-
Zulässiges Gesamtgewicht mit
Anhänger
4.1

- Zulässige Achslast vorne
4.2
- Zulässige Achslast hinten Die Fahrgestellnummer ist auf
dem vorderen rechten Radkasten
eingraviert.
Auf dem Aufkleber
C an der Vordertür
finden
Sie folgende
Angaben:
-


die Größen der Reifen,
-


die Reifendruckwerte in beladenem
und unbeladenem Zustand,
-


den Reifendruckwert des
Ersatzrads,
-


die Lackreferenz.Der Reifendruck muss mindestens


einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.
Kenndaten

Audio und Telematik
171
Partner-2-VU_de_Chap10a_SMEGplus_ed02-2016
7 Zoll (17 cm) Touchscreen
Navigation GPS - Autoradio Multimedia - Bluetooth®-Telefon
Inhalt
Erste Schritte
1 72
Betätigungen am Lenkrad

1
74
M e n ü s
17

5
Navigation


176
Navigation - Zielführung

1
84
Verkehr


188
Radio Media

1
90
Radio


19 6
DAB-Radio (Digital Audio Broadcasting)

1
98
Media


200
Einstellungen
2

02
Vernetzte Dienste

2
10
MirrorLink
TM 210
C
arPlay® 2 14
Telefonieren
2
16
Häufige

Fragen 224
Das System ist so eingerichtet, dass es nur in Ihrem Fahrzeug
funktioniert. Aus Sicherheitsgründen darf der Fahrer Bedienschritte, die
besondere Aufmerksamkeit erfordern, nur bei stehendem
Fahrzeug ausführen.
Die Anzeige der Eingangsmeldung im Energiesparmodus
gibt den Standby-Modus der betriebenen elektrischen
Ausstattungen


an.
Siehe Rubrik Energiesparmodus.
TECHNOLOGIE an BORD
10

Audio und Telematik
172
Partner-2-VU_de_Chap10a_SMEGplus_ed02-2016

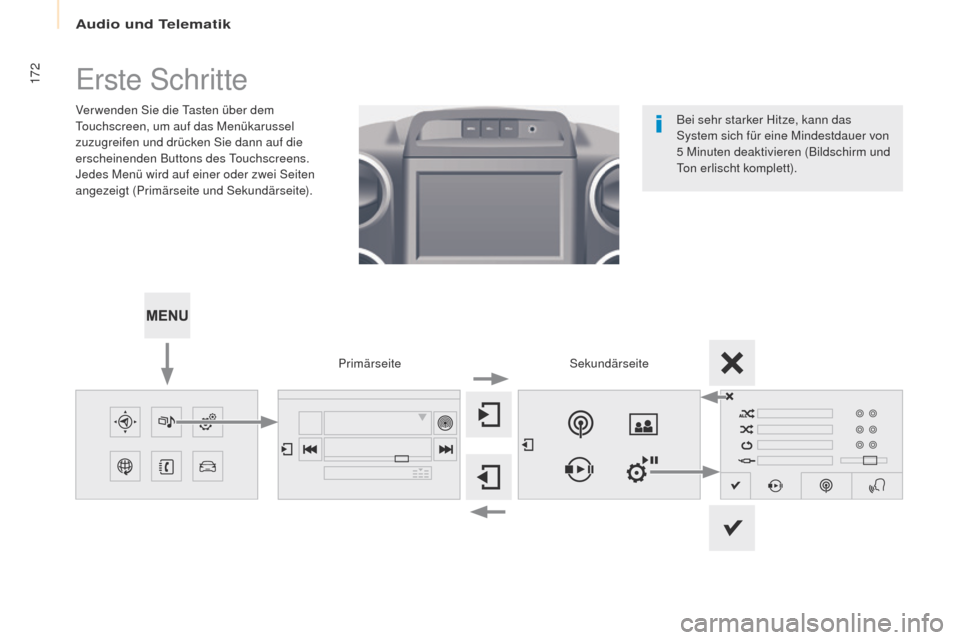

Erste Schritte
Verwenden Sie die Tasten über dem
Touchscreen, um auf das Menükarussel
zuzugreifen und drücken Sie dann auf die
erscheinenden Buttons des Touchscreens.
Jedes Menü wird auf einer oder zwei Seiten
angezeigt (Primärseite und Sekundärseite).Sekundärseite
Primärseite Bei sehr starker Hitze, kann das
System sich für eine Mindestdauer von
5


Minuten deaktivieren (Bildschirm und
Ton erlischt komplett).

Audio und Telematik
173
Partner-2-VU_de_Chap10a_SMEGplus_ed02-2016
Lautstärkeregelung (jede Audioquelle ist
unabhängig, einschließlich der Verkehrsmeldungen
(TA) und der Navigationsanweisungen).
Schalten Sie den Ton durch gleichzeitiges
Drücken der Tasten Erhöhung und
Verringerung der Lautstärke aus.
Schalten Sie den Ton durch Drücken einer der
beiden Tasten für die Lautstärke wieder ein.Drücken Sie auf Menü
, um das
Menükarussel anzuzeigen.
Lautstärke erhöhen
Lautstärke verringern
Auswahl des Audioquelle ( je nach Version):
-

R

adios FM / DAB* / AM*
-

USB-Stick
-
S

martphone via MirrorLink
TM oder CarPlay®
- Über Bluetooth®* verbundenes Telefon
und Multimedia-Ausstrahlung Bluetooth®*
(Streaming).
-

Ü

ber den AUX-Anschluss (Cinch,
Kabel


nicht mitgeliefert) verbundener
M e d i a - P l aye r.
* Je nach Ausstattung
Schnellzugriff: mit den Tasten in der oberen
Leiste des Touchscreens kann man direkt zur
Auswahl der Audioquelle, der Senderliste (oder
je nach Audioquelle der Titelliste) gelangen.
Der Bildschirm ist "resistiv", es ist
also er forderlich, kräftig zu drücken,
insbesondere bei sogenanntem "Gleiten"
(Durchlauf von Listen, Verschieben der
Karte,


...). Ein einfaches Drüberstreichen
ist nicht ausreichend. Ein Drücken mit
mehreren Fingern wird nicht berücksichtigt.
Der Bildschirm kann mit Handschuhen
bedient werden. Diese Technologie
ermöglicht eine Verwendung bei allen
Temperaturen.
Bei großer Hitze kann die Lautstärke
begrenzt werden, um das System zu
schützen. Senkt sich die Temperatur im
Fahrzeuginnenraum, kehrt die Lautstärke
zu ihrem normalen Niveau zurück.
Für die Pflege des Bildschirms
wird empfohlen, ein weiches nicht
scheuerndes Tuch (Brillenputztuch) ohne
zusätzliche Produkte zu verwenden.
Auf dem Touchscreen keine spitzen
Gegenstände verwenden.
Den Touchscreen nicht mit nassen
Händen verwenden.
TECHNOLOGIE an BORD
10

Audio und Telematik
174
Partner-2-VU_de_Chap10a_SMEGplus_ed02-2016
Betätigungen am Lenkrad
Radio: Auswahl des vorherigen /
nächsten gespeicherten Senders.
Media: Auswahl des Genre /
Künstlers / Verzeichnisses der
Klassifizierungsliste.
Auswahl des vorherigen/nächsten
Eintrags eines Menüs.Lautstärke verringern.
Radio: Automatische Suche der
nächsthöheren Frequenz.
Media: Auswahl des nächsten Titels.
Media, ununterbrochenes Drücken:
schneller Vorlauf.
Springen in der Liste.
Stummschaltung: durch
gleichzeitiges Drücken der Tasten
zur Erhöhung und Verringerung der
Lautstärke Ton ausschalten.
Wiederherstellung des Tons
durch Drücken einer der beiden
Lautstärketasten. Radio: Automatische Suche der
nächstniedrigeren Frequenz.
Media: Auswahl des vorherigen
Titels.
Media: ununterbrochenes Drücken:
schneller Rücklauf.
Springen in der Liste.
Änderung der Audio-Quelle.
Bestätigung einer Auswahl.
Telefon abheben/auflegen.
Länger als 2
Sekunden drücken:
Zugang zum Menüs des Telefons. Lautstärke erhöhen.
