2017 Peugeot Partner Betriebsanleitung (in German)

55
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016

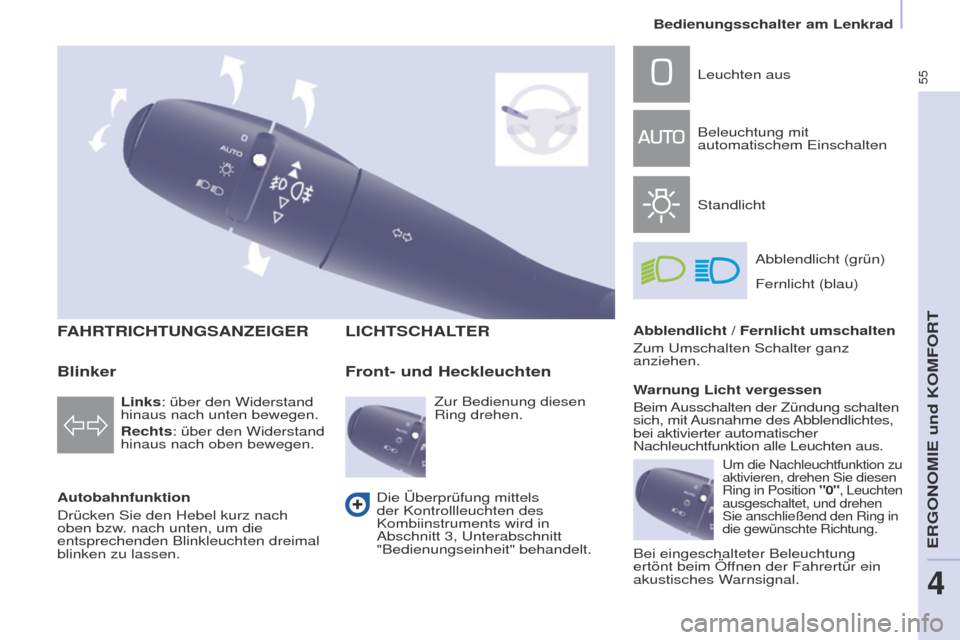

FAHRTRICHTUNGSANZEIGER
Autobahnfunktion
Drücken Sie den Hebel kurz nach
oben bzw. nach unten, um die
entsprechenden Blinkleuchten dreimal
blinken zu lassen.
LICHTSCHALTER
Links: über den Widerstand
hinaus nach unten bewegen.
Rechts: über den Widerstand
hinaus nach oben bewegen.
Front- und Heckleuchten
Leuchten aus
Beleuchtung mit
automatischem Einschalten
StandlichtAbblendlicht (grün)
Fernlicht (blau)
Abblendlicht / Fernlicht umschalten
Zum Umschalten Schalter ganz
anziehen.
Die Überprüfung mittels
der Kontrollle

uchten des
Kombiinstruments wird in
Abschnitt 3, Unterabschnitt
"Bedienungseinheit" behandelt.
Blinker
Zur Bedienung diesen
Ring drehen. Warnung Licht vergessen
Beim Ausschalten der Zündung schalten
sich, mit Ausnahme des Abblendlichtes,
bei aktivierter automatischer
Nachleuchtfunktion alle Leuchten aus.
Um die Nachleuchtfunktion zu
aktivieren, drehen Sie diesen
Ring in Position "0", Leuchten
ausgeschaltet, und drehen
Sie anschließend den Ring in
die gewünschte Richtung.
Bei eingeschalteter Beleuchtung
ertönt beim Öffnen der Fahrertür ein
akustisches Warnsignal.
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

56
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
Bei einer Funktionsstörung
des Helligkeitssensors
schaltet sich die Beleuchtung
ein, während gleichzeitig
die Service-Warnleuchte
aufleuchtet,
ein akustisches Signal
ertönt und eine Meldung auf dem
Bildschirm erscheint.
W

enden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine

qualifizierte Fachwerkstatt.
Nebelschlussleuchten an
(bernsteingelb, bei der
2.

Drehung des Rings nach
vorne)
Nebelscheinwerfer an (grün,
bei der 1. Drehung des Rings
nach vorne)
Nebelscheinwerfer und
Nebelschlussleuchten
Sie funktionieren zusammen mit
Stand- und Abblendlicht.
Zum Ausschalten der
Nebelschlussleuchten und
der Nebelscheinwerfer
Ring zweimal nach hinten
drehen.
Einschaltautomatik der Beleuchtung
Bei Nebel oder Schnee registriert
der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend.
Folglich schaltet sich die Beleuchtung
nicht automatisch ein. Bei Bedarf
müssen Sie das Abblendlicht von Hand
einschalten. Decken Sie den Helligkeitssensor
an der Windschutzscheibe
hinter dem Rückspiegel nicht
ab. Er dient zum automatischen
Einschalten der Beleuchtung und der
Scheibenwischer.
Funktion aktivieren
Drehen Sie den Einstellring in die
Position AUTO. Bei Aktivieren der
Funktion, erscheint eine Meldung auf
dem Bildschirm.
Standlicht und
Abblendlicht schalten
sich bei geringer
Helligkeit und bei
dauernder Benutzung
der Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist oder die Scheibenwischer
ausgeschaltet werden.
Ohne Einschreiten des Fahrzeugnutzers
wird der Energiesparmodus zur
Entlastung der Batterie nach dreißig
Minuten aktiviert. Die Funktionen gehen
in den Standby-Modus über und die
Batteriekontrollleuchte blinkt.
Die Standlichter sind vom
Energiesparmodus nicht betroffen.
Siehe Abschnitt 8, Unterabschnitt
"Batterie".
Zum Ein- bzw.
Ausschalten diesen Ring
nach vorne bzw. hinten
drehen.
Der Zustand (ein/aus) wird durch die
Kontrollleuchte im Kombiinstrument
angezeigt.
Bei klaren Sichtverhältnissen oder bei
Regen, gleichgültig ob am Tag oder in der
Nacht, blenden die Nebelschlussleuchten
nachfolgende Verkehrsteilnehmer und dürfen
daher nicht eingeschaltet werden.
Ausschalten nicht vergessen, sobald sie nicht
mehr erforderlich sind.
Durch das automatische Einschalten der
Beleuchtung werden die Nebelschlussleuchten
ausgeschaltet, die Nebelscheinwerfer bleiben
jedoch eingeschaltet.
Funktion deaktivieren
Drehen Sie den Einstellring entweder
nach vorne oder nach hinten. Bei
Deaktivieren der Funktion erscheint
eine Meldung auf dem Bildschirm.
Die Funktion wird vorübergehend
deaktiviert, wenn Sie den Lichtschalter
betätigen.
Bedienungsschalter am Lenkrad

57
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
LEUCHTWEITE DER S CHEINWERFER
Es ist erforderlich, die Leuchtweite
der Scheinwerfer der Beladung des
Fahrzeugs anzupassen.
0
- leer
1
- teilweise beladen
2
- durchschnittlich beladen
3
- zulässige Höchstlast
Manuelle Funktionsweise
-

Betätigen Sie bei ausgeschalteter
Zündung innerhalb einer Minute
nach dem

Ausschalten der
Zündung einmal die Lichthupe.
Die Nachleuchtfunktion wird nach
Ablauf einer bestimmten Zeit
automatisch ausgeschaltet.
Automatische Funktionsweise
Siehe Abschnitt 10, Unterabschnitt
"Bildschirmstruktur".Aktivieren Sie die Funktion
über das Menü der Fahrzeug-
Konfiguration.
Die Ausgangsposition der
Scheinwerfereinstellung ist 0.
STATISCHES ABBIEGELICHT
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion
für eine Ausleuchtung der
Kurveninnenseite durch den Lichtkegel
der Nebelscheinwerfer, wenn die
Geschwindigkeit des Fahrzeugs unter
40
km/h liegt (Stadtverkehr, kurvenreiche
Straßen, Kreuzungen, Parkmanöver, ...).
Aktivierung
Diese Funktion wird so aktiviert:
-

durch Betätigung des entsprechenden Blinkers,


oder
- ab einem bestimmten Winkel des
Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden
Umständen deaktiviert:
- unterhalb eines gewissen
Lenkeinschlagwinkels,
- bei einer Geschwindigkeit über 40 km/h,- beim Einlegen des Rückwärtsganges.Programmierung
Die Aktivierung oder Deaktivierung
der Funktion erfolgt über das
Konfigurationsmenüs
des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert. Reisen ins Ausland
Um in einem Land zu fahren, in dem auf
der dem Vertriebsland entgegengesetzten
Seite gefahren wird, ist es notwendig, die
Einstellung der Scheinwerfer anzupassen,
um die anderen Verkehrsteilnehmer auf der
Gegenfahrbahn nicht zu blenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte
Fachwerkstatt.
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

58
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
2 Schnell wischen (starker
Niederschlag)
1

Normal wischen (mäßiger Regen)
I

Intervallwischen
0

Aus
â


Kurz wischen



(nach unten drücken)
Beim

Intervallwischen ist die
Wischgeschwindigkeit proportional zur
Fahrzeuggeschwindigkeit.
SCHEIBENWISCHERSCHALTER
Manuelles W

ischen
Nach jedem Ausschalten der Zündung
von mehr als einer Minute, wobei
sich der Scheibenwischerschalter in
Position
2, 1 oder I befindet, muss der
Schalter wieder aktiviert werden:
-


Stellen Sie den Schalter in eine
beliebige Position,
-


stellen Sie ihn dann zurück in die
gewünschte Position. Den Regensensor an der
Windschutzscheibe hinter
dem Rückspiegel nicht
abdecken. Aktivierung
Drücken Sie das Bedienelement nach
unten. Bei

Aktivierung der Funktion
erscheint eine Meldung auf dem
Bildschirm.
Deaktivierung
Stellen Sie den Scheibenwischerschalter
auf I, 1
oder
2.
Bei Deaktivierung der Funktion erscheint

eine Meldung auf dem Bildschirm.
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallmodus.
Wenden Sie sich an das PEUGEOT-
Händlernetz
oder an eine qualifizierte
Fachwerkstatt, um das System


überprüfen zu lassen.
In der Position AUTO arbeitet der Scheibenwischer
automatisch und passt die Wischgeschwindigkeit
der jeweiligen Niederschlagsmenge an.
Wenn der AUTO-Modus verlassen wird, gilt für die
übrigen Schaltstellungen des Scheibenwischers
die Beschreibung der manuellen Bedienung des
Frontscheibenwischers.
Nach jedem Ausschalten der Zündung
von mehr als einer Minute muss die
Wischautomatik neu aktiviert werden,
indem man den Schalter nach unten
drückt.
Beim Waschen des Fahrzeugs in
der Waschanlage muss die Zündung
ausgeschaltet werden, um ein Auslösen
der Wischautomatik zu verhindern.
Im

Winter empfiehlt es sich, die
Wischautomatik erst dann einzuschalten,


wenn die Windschutzscheibe vollständig
abgetaut ist.Wischautomatik
Bedienungsschalter am Lenkrad

59
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
Scheibenwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage
führt der Scheibenwischer eine
Wischbewegung aus.
Drehen Sie den Ring über die

erste Raste hinaus; zuerst wird
die Scheibenwaschanlage,
dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb
gesetzt.
Schalten Sie bei winterlicher
Witterung, Schnee oder starkem
Frost die Heckscheibenheizung
ein. Wenn die Heckscheibe
abgetaut ist, entfernen Sie zuerst
den Schnee oder das Eis auf dem
Heckscheibenwischer, bevor Sie ihn in
Betrieb setzen.
Näheres zur Füllstandskontrolle
und zum

Auffüllen des Behälters
finden
Sie in
Abschnitt
7 unter
Absatz "Füllstände".
Park- und Wartungsposition der
Frontscheibenwischer
Siehe Abschnitt 8, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter. Drehen Sie den Ring bis zur
ersten Raste.
Heckscheibenwaschanlage
Heckscheibenwischer
Jede Betätigung des
Scheibenwischerschalters binnen einer
Minute nach Ausschalten der Zündung
bewirkt, dass die Scheibenwischer parallel zu den
Holmen der Windschutzscheibe gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im
Winter, zum Reinigen oder zum Austauschen
positionieren.
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

60
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
BORDCOMPUTER
Begriffserläuterungen
Reichweite: gibt an, wie viele
Kilometer noch mit dem im Tank
verbliebenen Kraftstoff zurückgelegt
werden können, und zwar je nach
dem durchschnittlichen Verbrauch der
letzten Kilometer.
Dieser Wert kann aufgrund
einer Änderung der
Fahrzeuggeschwindigkeit oder des
Streckenprofils stark schwanken.Momentaner Verbrauch: wird erst ab
einer Geschwindigkeit von 30
km/h
berechnet und angezeigt.
Durchschnittsverbrauch:
durchschnittlicher Kraftstoffverbrauch
seit der letzten Rückstellung des
Bordcomputers auf null.
Zurückgelegte Entfernung:
berechnet ab der letzten Rückstellung
des Bordcomputers auf null.
Entfernung zum Ziel: berechnet in
Bezug auf das vom Benutzer von
Hand eingegebene Fahrziel. Wenn
eine Zielführung aktiviert ist, wird sie
vom Navigationssystem momentan
berechnet.
Durchschnittsgeschwindigkeit:
seit der letzten Rückstellung des
Bordcomputers auf null berechnete
Durchschnittsgeschwindigkeit (bei
eingeschalteter Zündung).
Durch Drücken des Knopfes am
Endstück des Scheibenwischerschalters
erscheinen in der Anzeige nacheinander
die verschiedenen Informationen des
Bordcomputers je nach Bildschirm.
Wenn die gewünschte Strecke
angezeigt wird, drücken Sie länger als
zwei Sekunden auf den Schalter.Sobald die Reichweite unter 30 km
beträgt, werden Striche angezeigt.
Nach dem Tanken (mindestens
10 Liter) wird die Reichweite neu
berechnet und angezeigt, sobald sie
100 km überschreitet.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der
Anzeige erscheinen, sollten Sie sich an
das PEUGEOT-Händlernetz wenden.
Das Fahrzeugsymbol mit der Reichweite,
dem momentanen Verbrauch und der
noch zurückzulegenden Strecke.
Das Fahrzeugsymbol "1" (für Strecke 1)
mit der Durchschnittsgeschwindigkeit, dem
Durchschnittsverbrauch und der zurückgelegten
Strecke, berechnet auf die Strecke "1 ".
Das Fahrzeugsymbol "2" (für
Strecke
2) mit den gleichen Angaben
für eine zweite Strecke.
Rückstellung auf null
Bedienungsschalter am Lenkrad

61
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
GESCHWINDIGKEITSREGLER
"CRUISE"
"Hiermit wird die Geschwindigkeit
vorgegeben, mit der der Fahrer fahren
möchte".
Diese Fahrhilfe bei flüssigem
V

erkehr ermöglicht es dem
Fahrer, die vorprogrammierte
Fahrzeuggeschwindigkeit -
außer bei starkem Gefälle - konstant
beizubehalten.
Die Fahrzeuggeschwindigkeit kann
erst ab 40
km/h und ab dem 4. Gang
programmiert bzw. aktiviert werden. Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion
sowie die vorprogrammierte
Geschwindigkeit
an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion deaktiviert,
OFF.
Funktion aktiviert.
Fahrzeuggeschwindigkeit
höher als die
programmierte,
die programmierte
Geschwindigkeit blinkt.
Funktionsstörung,
OFF - die Striche
blinken.
1.

Anwahl /

Ausschalten des
Geschwindigkeitsreglers
2.

V

erringern des programmierten
Wertes
3.

Erhöhen des programmierten
W

ertes
4.

Ausschalten / Wiedereinschalten
des Geschwindigkeitsreglers
Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
4

62
Partner-2-VU_de_Chap04_Ergonomie_ed02-2016
Funktion anwählenErste Aktivierung/
Geschwindigkeit
programmieren Vorübergehende Überschreitung
der Geschwindigkeit
Deaktivieren (off)
- Drücken Sie auf
diese Taste oder
betätigen Sie
das Brems- oder
Kupplungspedal.
Reaktivieren
- Treten Sie das Gaspedal bis zum Erreichen der gewünschten
Geschwindigkeit.
-

Drücken Sie die
Taste SET - oder
SET +.
Die Sollgeschwindigkeit ist damit
programmiert/aktiviert und wird vom
Fahrzeug beibehalten. -
Drehen Sie das Einstellrad
auf

CRUISE. Der
Geschwindigkeitsregler ist
angewählt, aber noch nicht
aktiviert und es ist noch keine
Geschwindigkeit programmiert.
Momentanes Beschleunigen und Fahren
mit einer höheren als der programmierten
Geschwindigkeit ist möglich. Die
programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder
losgelassen wird, nimmt das Fahrzeug
die programmierte Geschwindigkeit
wieder
auf.- Drücken Sie nach dem Deaktivieren
der Geschwindigkeitsregelung auf
diese Taste.
Das Fahrzeug nimmt die zuletzt
programmierte Geschwindigkeit
wieder
auf.
Sie können auch so vorgehen wie
bei der oben beschriebenen "ersten
Aktivierung".
Bedienungsschalter am Lenkrad
