2017 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

167

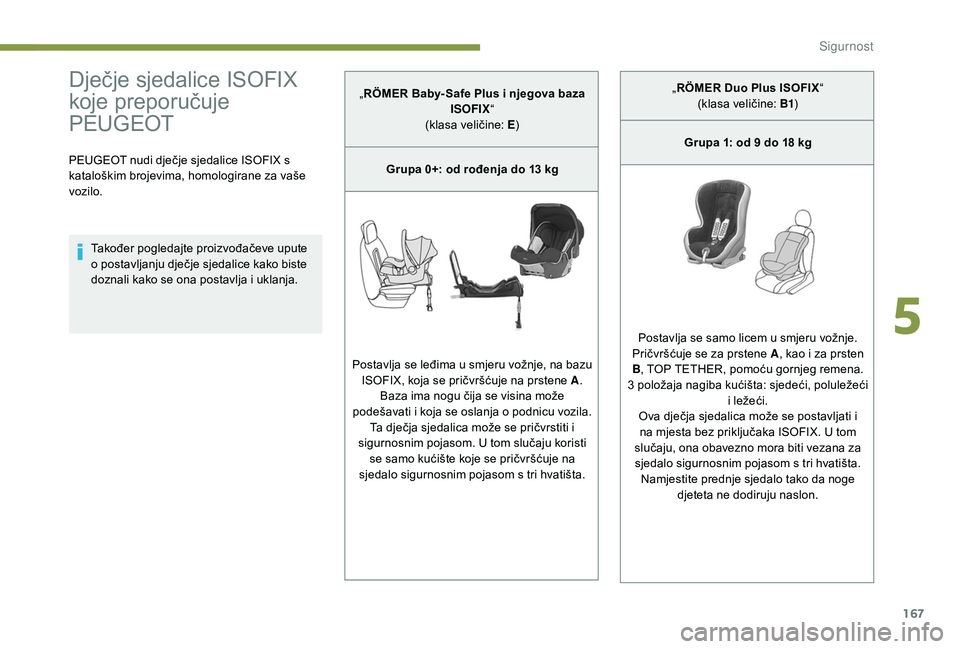

Dječje sjedalice ISOFIX
koje preporučuje
PEUGEOT
PEUGEOT nudi dječje sjedalice ISOFIX s
kataloškim brojevima, homologirane za vaše
vozilo.Također pogledajte proizvođačeve upute
o postavljanju dječje sjedalice kako biste
doznali kako se ona postavlja i uklanja. „
RÖMER Baby- Safe Plus i njegova baza
ISOFIX“
(klasa veličine: E )
Grupa 0+: od rođenja do 13 kg
Postavlja se leđima u smjeru vožnje, na bazu ISOFIX, koja se pričvršćuje na prstene A .
Baza ima nogu čija se visina može
podešavati i koja se oslanja o podnicu vozila. Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi se samo kućište koje se pričvršćuje na
sjedalo sigurnosnim pojasom s tri hvatišta. „
RÖMER Duo Plus ISOFIX “
(klasa veličine: B1 )
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se za prstene A , kao i za prsten
B , TOP TETHER, pomoću gornjeg remena.
3
položaja nagiba kućišta: sjedeći, poluležeći i ležeći.
Ova dječja sjedalica može se postavljati i na mjesta bez priključaka ISOFIX. U tom
slučaju, ona obavezno mora biti vezana za sjedalo sigurnosnim pojasom s tri hvatišta. Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
5
Sigurnost

168

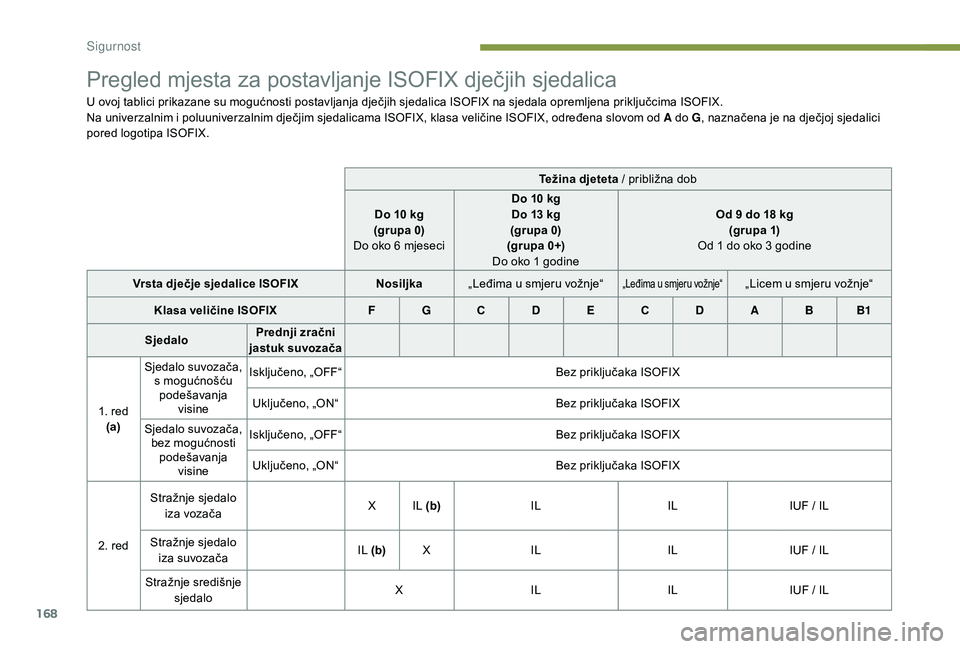

Pregled mjesta za postavljanje ISOFIX dječjih sjedalica
U ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena slovom od A do G, naznačena je na dječjoj sjedalici
pored logotipa ISOFIX.
Težina djeteta / približna dob
Do 10
kg
(grupa 0)
Do oko 6
mjeseciDo 10
kg
Do 13
kg
(grupa 0)
(grupa 0+)
Do oko 1
godineOd 9
do 18 kg
(grupa 1)
Od 1
do oko 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka„Leđima u smjeru vožnje“
„Leđima u smjeru vožnje“„Licem u smjeru vožnje“
Klasa veličine ISOFIX F GCD E CD A B B1
Sjedalo Prednji zračni
jastuk suvozača
1. red (a) Sjedalo suvozača,
s mogućnošću podešavanja visine Isključeno, „OFF“
Bez priključaka ISOFIX
Uključeno, „ON“ Bez priključaka ISOFIX
Sjedalo suvozača, bez mogućnosti podešavanja visine Isključeno, „OFF“
Bez priključaka ISOFIX
Uključeno, „ON“ Bez priključaka ISOFIX
2. red Stražnje sjedalo
iza vozača X
IL (b) IL ILIUF / IL
Stražnje sjedalo iza suvozača IL (b)
X IL ILIUF / IL
Stražnje središnje sjedalo X
IL ILIUF / IL
Sigurnost

169

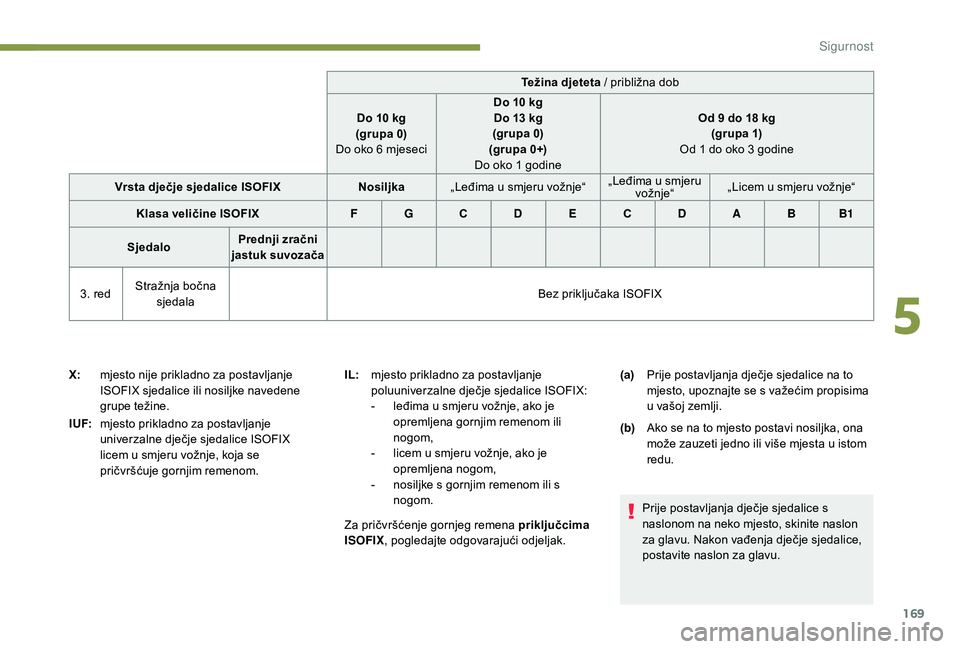

Težina djeteta / približna dob
Do 10

kg
(grupa 0)
Do oko 6

mjeseci Do 10
kg
Do 13
kg
(grupa 0)
(grupa 0+)
Do oko 1
godine Od 9
do 18 kg
(grupa 1)
Od 1
do oko 3 godine
Vrsta dječje sjedalice ISOFIX Nosiljka„Leđima u smjeru vožnje“ „Leđima u smjeru
vožnje“ „Licem u smjeru vožnje“
Klasa veličine ISOFIX F GCD E CD A B B1
Sjedalo Prednji zračni
jastuk suvozača
3. red Stražnja bočna
sjedala Bez priključaka ISOFIX
X: mjesto nije prikladno za postavljanje
ISOFIX sjedalice ili nosiljke navedene
grupe težine.
I UF: mjesto prikladno za postavljanje
univerzalne dječje sjedalice ISOFIX
licem u smjeru vožnje, koja se
pričvršćuje gornjim remenom. IL:
mjesto prikladno za postavljanje
poluuniverzalne dječje sjedalice ISOFIX:
-

l

eđima u smjeru vožnje, ako je
opremljena gornjim remenom ili
nogom,
-

l

icem u smjeru vožnje, ako je
opremljena nogom,
-

n

osiljke s gornjim remenom ili s
nogom.
Za pričvršćenje gornjeg remena priključcima
ISOFIX , pogledajte odgovarajući odjeljak. (a)
Prije postavljanja dječje sjedalice na to
mjesto, upoznajte se s važećim propisima
u vašoj zemlji.
(b) Ako se na to mjesto postavi nosiljka, ona
može zauzeti jedno ili više mjesta u istom
redu.
Prije postavljanja dječje sjedalice s
naslonom na neko mjesto, skinite naslon
za glavu. Nakon vađenja dječje sjedalice,
postavite naslon za glavu.
5
Sigurnost

170

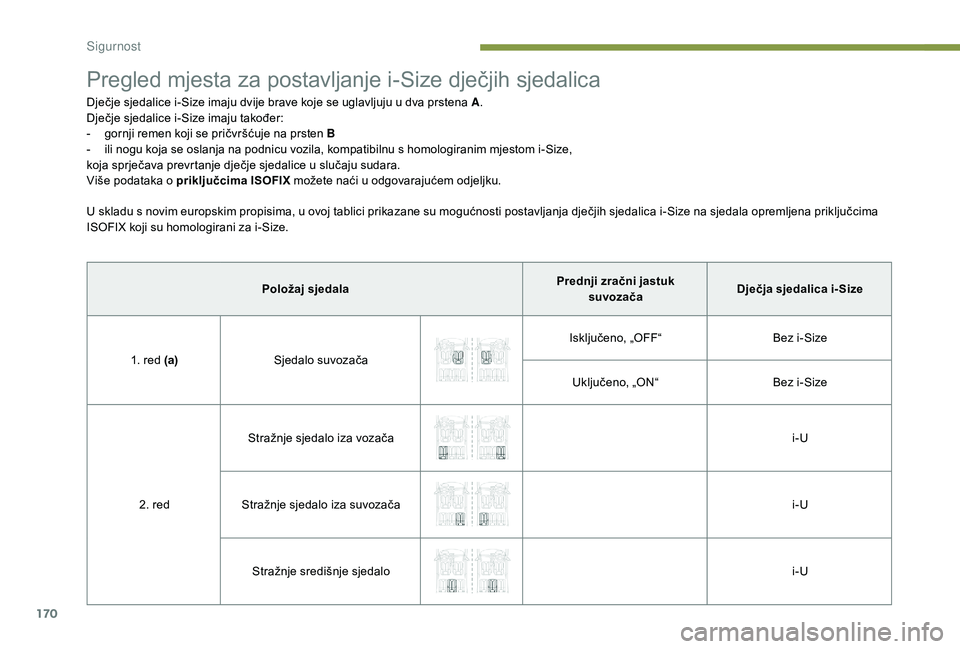

Pregled mjesta za postavljanje i-Size dječjih sjedalica
Dječje sjedalice i-Size imaju dvije brave koje se uglavljuju u dva prstena A.
Dječje sjedalice i-Size imaju također:
-

g
ornji remen koji se pričvršćuje na prsten B
-

i
li nogu koja se oslanja na podnicu vozila, kompatibilnu s homologiranim mjestom i-Size,
koja sprječava prevrtanje dječje sjedalice u slučaju sudara.
Više podataka o priključcima ISOFIX možete naći u odgovarajućem odjeljku.
U skladu s novim europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica i-Size na sjedala opremljena priključcima
ISOFIX koji su homologirani za i-Size.
Položaj sjedala Prednji zračni jastuk
suvozača Dječja sjedalica i- Size
1. red (a) Sjedalo suvozača Isključeno, „OFF“
Bez i-Size
Uključeno, „ON“ Bez i-Size
2. red Stražnje sjedalo iza vozača
i-U
Stražnje sjedalo iza suvozača i-U
Stražnje središnje sjedalo i-U
Sigurnost

171

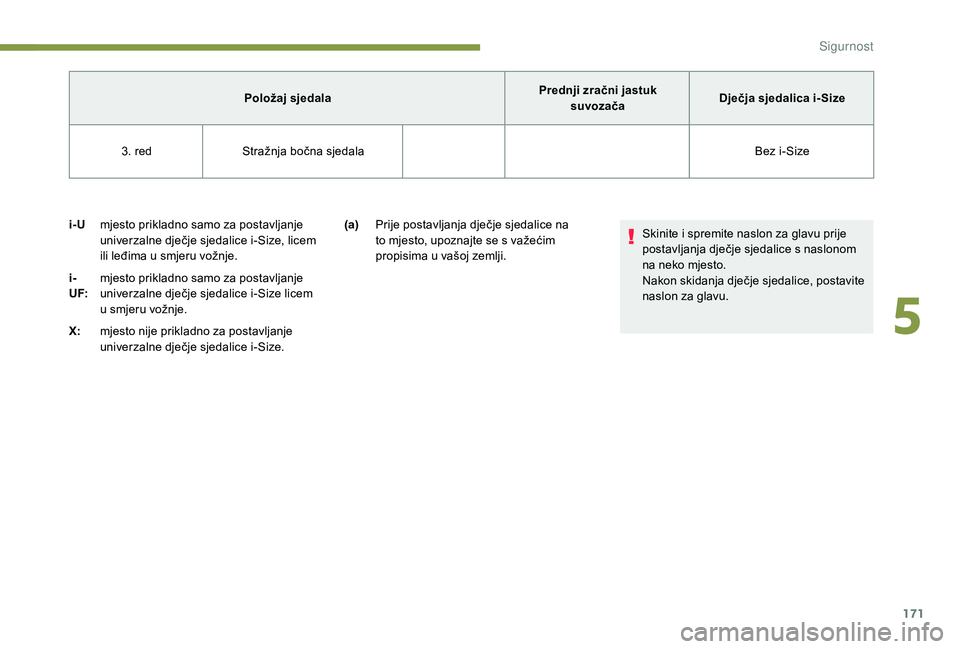

i-Umjesto prikladno samo za postavljanje
univerzalne dječje sjedalice i-Size, licem
ili leđima u smjeru vožnje.
i-
UF: mjesto prikladno samo za postavljanje
univerzalne dječje sjedalice i-Size licem
u smjeru vožnje.
X: mjesto nije prikladno za postavljanje
univerzalne dječje sjedalice i-Size. (a)
Prije postavljanja dječje sjedalice na
to mjesto, upoznajte se s važećim
propisima u vašoj zemlji. Skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice s naslonom
na neko mjesto.
Nakon skidanja dječje sjedalice, postavite
naslon za glavu.
Položaj sjedala
Prednji zračni jastuk
suvozača Dječja sjedalica i- Size
3. red Stražnja bočna sjedala Bez i-Size
5
Sig

172

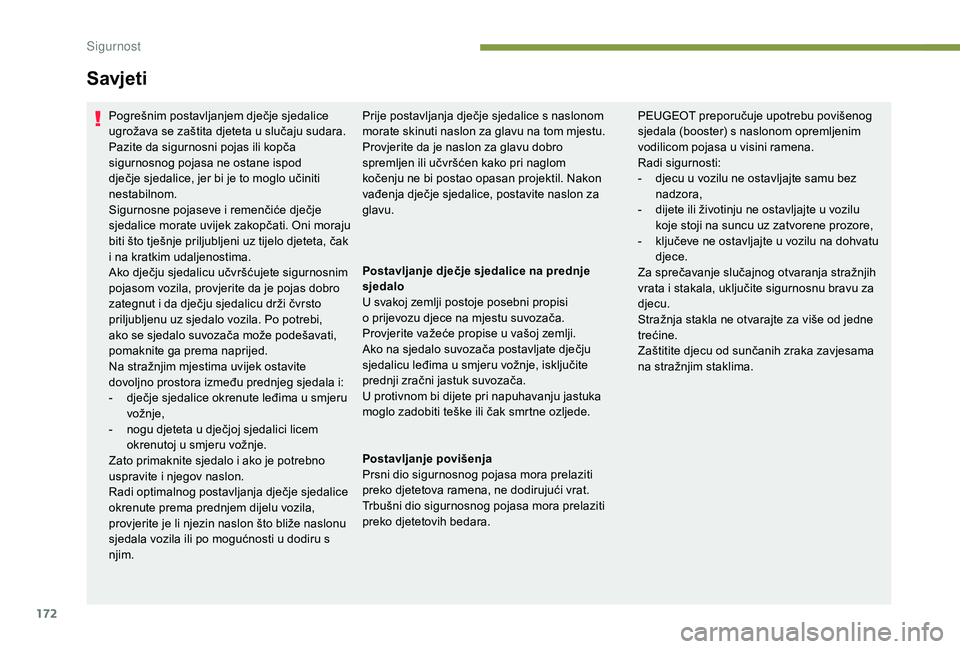

Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod
dječje sjedalice, jer bi je to moglo učiniti
nestabilnom.
Sigurnosne pojaseve i remenčiće dječje
sjedalice morate uvijek zakopčati. Oni moraju
biti što tješnje priljubljeni uz tijelo djeteta, čak
i na kratkim udaljenostima.
Ako dječju sjedalicu učvršćujete sigurnosnim
pojasom vozila, provjerite da je pojas dobro
zategnut i da dječju sjedalicu drži čvrsto
priljubljenu uz sjedalo vozila. Po potrebi,
ako se sjedalo suvozača može podešavati,
pomaknite ga prema naprijed.
Na stražnjim mjestima uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-
d
ječje sjedalice okrenute leđima u smjeru
vožnje,
-

n
ogu djeteta u dječjoj sjedalici licem
okrenutoj u smjeru vožnje.
Zato primaknite sjedalo i ako je potrebno
uspravite i njegov naslon.
Radi optimalnog postavljanja dječje sjedalice
okrenute prema prednjem dijelu vozila,
provjerite je li njezin naslon što bliže naslonu
sjedala vozila ili po mogućnosti u dodiru s
njim.
Savjeti
Prije postavljanja dječje sjedalice s naslonom
morate skinuti naslon za glavu na tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili učvršćen kako pri naglom
kočenju ne bi postao opasan projektil. Nakon
vađenja dječje sjedalice, postavite naslon za
glavu. PEUGEOT preporučuje upotrebu povišenog
sjedala (booster) s naslonom opremljenim
vodilicom pojasa u visini ramena.
Radi sigurnosti:
-

d
jecu u vozilu ne ostavljajte samu bez
nadzora,
-

d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-

k
ljučeve ne ostavljajte u vozilu na dohvatu
djece.
Za sprečavanje slučajnog otvaranja stražnjih
vrata i stakala, uključite sigurnosnu bravu za
djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčanih zraka zavjesama
na stražnjim staklima.
Postavljanje dječje sjedalice na prednje
sjedalo
U svakoj zemlji postoje posebni propisi
o prijevozu djece na mjestu suvozača.
Provjerite važeće propise u vašoj zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, isključite
prednji zračni jastuk suvozača.
U protivnom bi dijete pri napuhavanju jastuka
moglo zadobiti teške ili čak smrtne ozljede.
Postavljanje povišenja
Prsni dio sigurnosnog pojasa mora prelaziti
preko djetetova ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora prelaziti
preko djetetovih bedara.
Sig

173

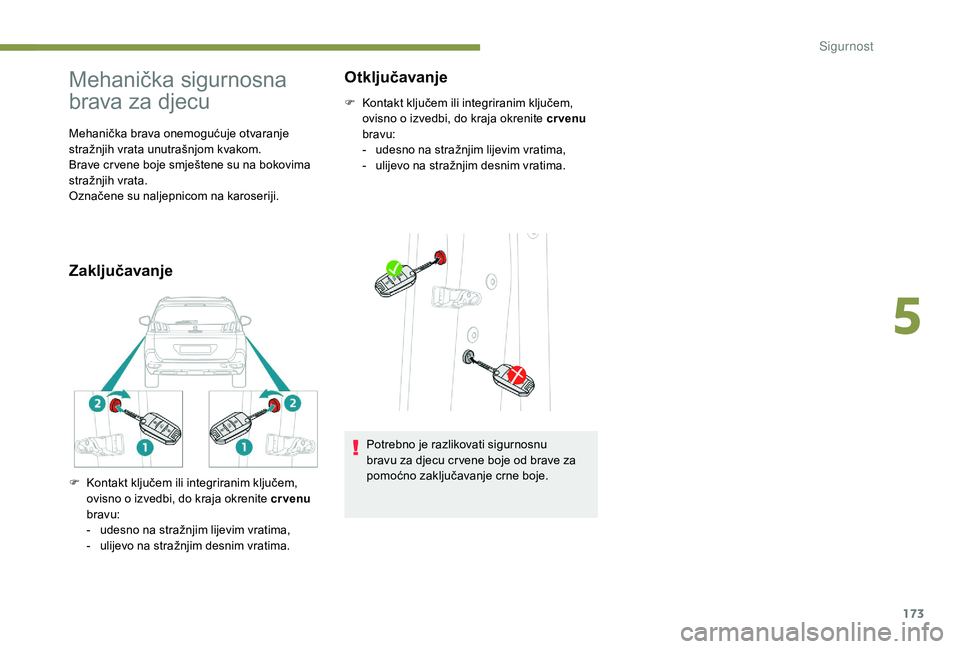

Mehanička sigurnosna
brava za djecu
Mehanička brava onemogućuje otvaranje
stražnjih vrata unutrašnjom kvakom.
Brave cr vene boje smještene su na bokovima
stražnjih vrata.
Označene su naljepnicom na karoseriji.
ZaključavanjeOtključavanje
F Kontakt ključem ili integriranim ključem,
ovisno o izvedbi, do kraja okrenite cr venu
bravu:
-

u
desno na stražnjim lijevim vratima,
-

u
lijevo na stražnjim desnim vratima.
F

K

ontakt ključem ili integriranim ključem,
ovisno o izvedbi, do kraja okrenite cr venu
bravu:
-

u

desno na stražnjim lijevim vratima,
-

u

lijevo na stražnjim desnim vratima. Potrebno je razlikovati sigurnosnu
bravu za djecu cr vene boje od brave za
pomoćno zaključavanje crne boje.
5
Sig

174

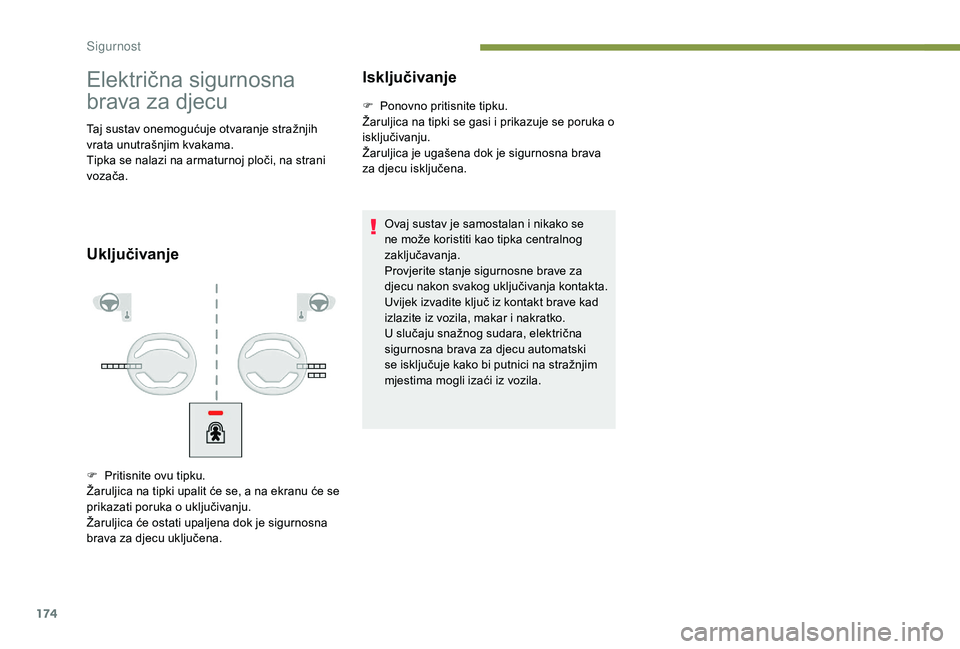

Električna sigurnosna
brava za djecu
Taj sustav onemogućuje otvaranje stražnjih
vrata unutrašnjim kvakama.
Tipka se nalazi na armaturnoj ploči, na strani
vozača.
UključivanjeIsključivanje
F Ponovno pritisnite tipku.
Žaruljica na tipki se gasi i prikazuje se poruka o
isključivanju.
Žaruljica je ugašena dok je sigurnosna brava
za djecu isključena.
Ovaj sustav je samostalan i nikako se
ne može koristiti kao tipka centralnog
zaključavanja.
Provjerite stanje sigurnosne brave za
djecu nakon svakog uključivanja kontakta.
Uvijek izvadite ključ iz kontakt brave kad
izlazite iz vozila, makar i nakratko.
U slučaju snažnog sudara, električna
sigurnosna brava za djecu automatski
se isključuje kako bi putnici na stražnjim
mjestima mogli izaći iz vozila.
F

P

ritisnite ovu tipku.
Žaruljica na tipki upalit će se, a na ekranu će se
prikazati poruka o uključivanju.
Žaruljica će ostati upaljena dok je sigurnosna
brava za djecu uključena.
