Page 9 of 404

7

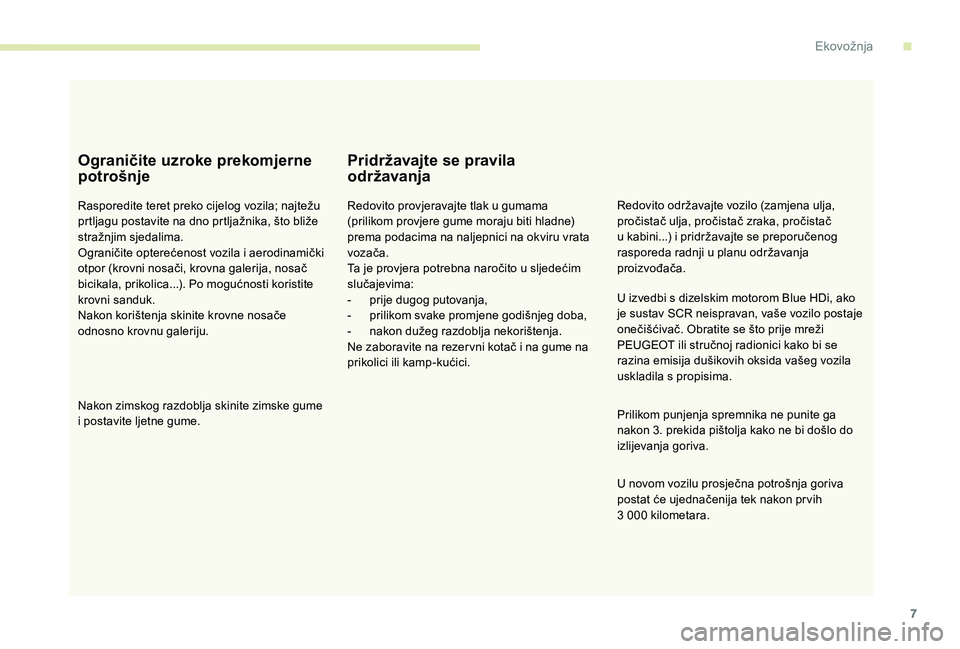

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret preko cijelog vozila; najtežu
prtljagu postavite na dno prtljažnika, što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače
odnosno krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i postavite ljetne gume.
Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
(prilikom provjere gume moraju biti hladne)
prema podacima na naljepnici na okviru vrata
vozača.
Ta je provjera potrebna naročito u sljedećim
slučajevima:
-
p
rije dugog putovanja,
-
p
rilikom svake promjene godišnjeg doba,
-
n
akon dužeg razdoblja nekorištenja.
Ne zaboravite na rezer vni kotač i na gume na
prikolici ili kamp-kućici. Redovito održavajte vozilo (zamjena ulja,
pročistač ulja, pročistač zraka, pročistač
u kabini...) i pridržavajte se preporučenog
rasporeda radnji u planu održavanja
proizvođača.
Prilikom punjenja spremnika ne punite ga
nakon 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3
000 kilometara.
U izvedbi s dizelskim motorom Blue HDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije mreži
PEUGEOT ili stručnoj radionici kako bi se
razina emisija dušikovih oksida vašeg vozila
uskladila s propisima.
.
Ekovožnja
Page 10 of 404
8

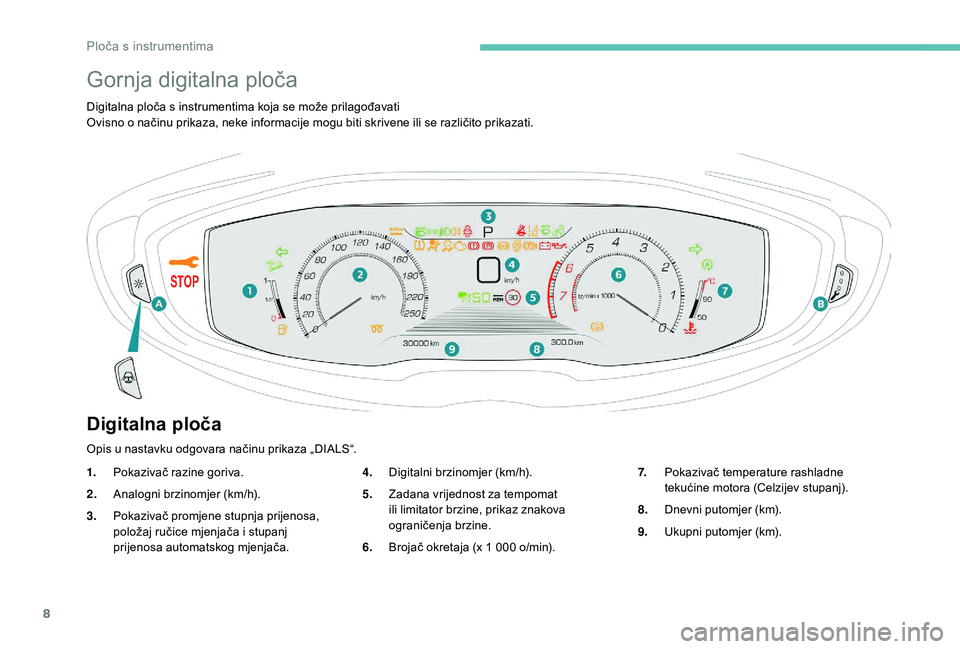

Gornja digitalna ploča
Digitalna ploča s instrumentima koja se može prilagođavati
Ovisno o načinu prikaza, neke informacije mogu biti skrivene ili se različito prikazati.
Digitalna ploča
1.Pokazivač razine goriva.
2. Analogni brzinomjer (km/h).
3. Pokazivač promjene stupnja prijenosa,
položaj ručice mjenjača i stupanj
prijenosa automatskog mjenjača. 4.
Digitalni brzinomjer (km/h).
5. Zadana vrijednost za tempomat
ili limitator brzine, prikaz znakova
ograničenja brzine.
6. Brojač okretaja (x 1
000 o/min).7.
Pokazivač temperature rashladne
tekućine motora (Celzijev stupanj).
8. Dnevni putomjer (km).
9. Ukupni putomjer (km).
Opis u nastavku odgovara načinu prikaza „DIALS“.
Ploča s instrumentima
Page 11 of 404

9
Tipke
Prikazi
Većina žaruljica nema fiksni položaj.
Žaruljice u drugom retku pale se zdesna
ulijevo, po redu pr venstva.
Za neke funkcije koje imaju žaruljicu
uključenosti i žaruljicu isključenosti postoji
samo jedno mjesto.
Podaci koji se stalno prikazuju
Neovisno o odabranom načinu prikaza, na
ploči s instrumentima prikazuju se:
-
n
a fiksnim mjestima:
•
p
odaci o mjenjaču i pokazivaču promjene
stupnja prijenosa,
•
p
okazivač razine goriva,
•
i
ndikator rashladne tekućine motora,
•
p
utomjeri.
-
n
a promjenljivim mjestima:
•
d
igitalni brzinomjer,
•
p
oruke statusa ili upozorenja prikazuju se
privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati sljedeći
podaci:
-
b
rojač okretaja,
-
p
utno računalo,
-
f
unkcije pomoći u vožnji,
-
l
imitator brzine ili tempomat,
-
m
edij koji se sluša,
-
u
pute navigacije / navođenja,
-
p
odaci o motoru za Dinamični paket.
A.
Reostat za prilagodbu osvijetljenosti
vozačkog mjesta* (dostupan noću).
ili
Pozadinska rasvjeta ploče s
instrumentima**.
*
I
zvedbe s monokromatskim ekranom.
**
I
zvedbe s taktilnim ekranom.
B.
Kratak pritisak: pokretanje ručnog testa.
Duži pritisak: inicijalizacija ser visnog
brojača ili dnevnog putomjera (ovisno o
kontekstu).
Personalizacija ploče s
instrumentima
Izgled ploče s instrumentima može se mijenjati
odabirom sljedećeg:
-
b
oja ekrana na ploči s instrumentima**,
-
n
ačin prikaza.
Jezik prikaza i jedinice
Ovise o konfiguraciji višenamjenskog
ekrana (izbornik za konfiguraciju).
Na putovanjima u inozemstvu brzina mora
biti prikazana u službenim jedinicama u
zemlji u kojoj se vozi (km/h, km ili mi/h,
milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
**
I
zvedbe s taktilnim ekranom.
Odabir boje prikaza
Boja ovisi o uključenoj shemi boje aktiviranoj
funkcijom i- Cockpit Amplify:
Mogući odabir:
F „Relax “: siva,
F
„Boost “: cr vena,
F
„Normalno “ (nema uključene sheme boja):
plava.
Više informacija o funkciji i- Cockpit Amplify
potražite u odgovarajućem odjeljku.
1
Ploča s instrumentima
Page 12 of 404

10
Izbor načina prikaza
Za promjenu načina prikaza na ploči s
instrumentima:
F
O
kretanjem kotačića na lijevoj strani
obruča upravljača mijenjaju se pojedini
načini prikaza na desnoj strani ploče s
instrumentima.
F
P
rikazani odabrani način prikaza potvrdite
pritiskom na kotačić.
Novi način prikaza odmah će se primijeniti.
U pojedinim načinima prikazuju se različiti
podaci na ploči s instrumentima.
-
„
DIALS“: standardni prikaz analognog i
digitalnog brzinomjera, brojača okretaja,
pokazivača razine goriva, pokazivača
temperature rashladne tekućine motora i
putomjera. -
„
NAVIGATION“: standardni prikaz s
dodatkom trenutačnih navigacijskih
podataka (baza podataka karte i
navigacijske upute).
-
„
DRIVING“: standardni prikaz s dodatkom
trenutačnih informacija sustava pomoći u
vožnji.
-
„
MINIMAL“: smanjeni prikaz s digitalnim
brzinomjerom i putomjerima te, samo u
slučaju upozorenja, pokazivač razine goriva
i pokazivač temperature rashladne tekućine.
- „ PUTNO R AČUNALO“*: smanjeni prikaz s
brojačem okretaja, trenutačnim podacima i
izabranim putom (1
ili 2).
ili
-
„
OSOBNO“**: smanjeni prikaz s vrstom
podatka koji se prikazuje na lijevom i
desnom području, odabranom na taktilnom
ekranu.
*
I
zvedbe s monokromatskim ekranom.
**
I
zvedbe s taktilnim ekranom.
Za određivanje parametara „OSOBNOG“
načina prikaza i odabir podataka koji će se
prikazivati na prilagodljivim područjima ploče s
instrumentima:
ili F
O
značite izbornik
Postavke
na gornjoj traci na taktilnom
ekranu.
F
O
značite „
Parametri “.
F
P
ritisnite tipku „Postavke ploče
s instrumentima “.
Ploča s instrumentima
Page 13 of 404
11
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
F
Z
a lijevo i desno personalizirano
područje prikaza označite vrstu podatka
odgovarajućim strelicama na taktilnom
ekranu:
•
„
P
omoći u vožnji“
,
•
„
Gr
eška
“ (prazno),
•
„
P
odaci o motoru
“ (Dinamički paket),
•
„ G
-metri “ (Dinamički paket),
•
„ T
emperature “ (motorno ulje),
•
„ M
ediji “,
•
„ Na
vigacija “,
•
„ P
utno računalo “,
•
„ B
rojač okretaja “.
F
P
otvrdite za spremanje i zatvaranje. Ako je uključen „OSOBNI“ način prikaza, novi
odabrani podaci odmah će se prikazati.
1
Ploča s instrumentima
Page 14 of 404

12
Žaruljice
Nakon uključivanja kontakta
Neke žaruljice upozorenja upalit će se na ploči
s instrumentima na nekoliko sekundi nakon
uključivanja kontakta.
Te iste žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o čemu se radi.
Pridružena upozorenja
Većina žaruljica na ploči s instrumentima
sadrže poruku i zvučni signal.Neke kontrolne žaruljice uključuju se na
jedan od sljedećih načina: stalno upaljeno
ili bljeskanje.
Način uključivanja žaruljice treba povezati
s radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila
neispravnost.
Za više informacija pogledajte
odgovarajuće tablice sa žaruljicama u
nastavku.
Žaruljice upozorenja
Paljenje jedne ili više ovih žaruljica, kad motor
radi ili u vožnji, upozorava na pojavljivanje
neispravnosti na koju vozač mora reagirati.
Svaki put kad se žaruljica upozorenja uključi,
vozač mora detaljnije utvrditi o čemu je riječ
čitanjem poruke upozorenja.
Žaruljice uključenosti
Paljenjem jedne ili više sljedećih žaruljica
potvrđuje se da je odgovarajući sustav
uključen.
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je
odgovarajuća funkcija namjerno isključena.
Uz paljenje žaruljice može se prikazati poruka
te oglasiti zvučni signal.
U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ploča s instrumentima
Page 15 of 404

13
ŽaruljicaStanjeUzrok Rješenje/napomene
STOP Stalno upaljeno,
uz još neku drugu
žaruljicu upozorenja,
poruku i zvučni
signal. Uključivanje te žaruljice
povezano je s većom
neispravnosti motora, sustava
kočnica, ser voupravljača,
automatskog mjenjača
ili s težom električnom
neispravnošću. Potrebno je zaustaviti vozilo čim to prometni i
sigurnosni uvjeti dopuste.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
+ Maksimalna
temperatura
rashladne
tekućine Stalno upaljeno, uz
žaruljicu STOP.
Previsoka temperatura u krugu
hlađenja motora. Obvezno zaustavite vozilo čim to dopuste uvjeti.
Pričekajte da se motor ohladi i, po potrebi, dolijte
potrebnu količinu rashladne tekućine.
Ako se problem ne riješi, obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.
*
O
visno o tržištu. Punjenje
akumulatora
*Stalno upaljeno.
Neispravnost kruga punjenja
akumulatora (prljave ili
otpuštene stezaljke, olabavljen ili
prerezan remen alternatora...). Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Zbog razine napunjenosti akumulatora vozilo se mora
odmah zaustaviti, čim to dopuste uvjeti na cesti i
sigurnosni uvjeti.
Ako električna parkirna kočnica ne radi, zaustavite
vozilo:
F
U
z ručni mjenjač: stavite u pr vi stupanj prijenosa.
F
U
z automatski mjenjač, postavite klinove ispod
jednog kotača.
Tlak motornog
ulja
Stalno upaljeno.
Neispravnost kruga
podmazivanja motora. Obvezno zaustavite vozilo čim bude sigurno.
Parkirajte se, prekinite kontakt i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici
1
Ploča s instrumentima
Page 16 of 404

14

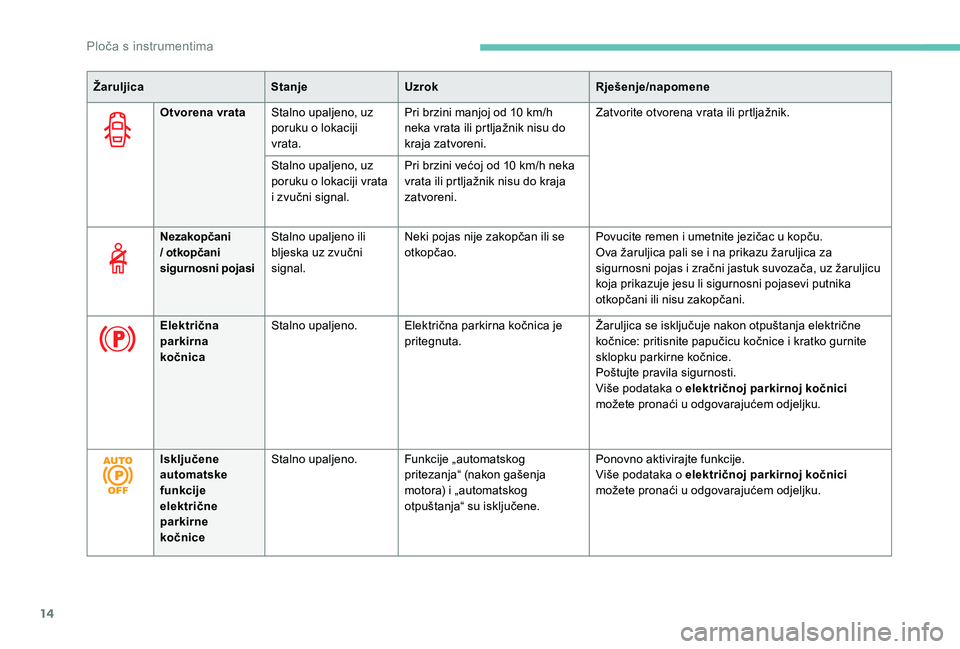

ŽaruljicaStanjeUzrok Rješenje/napomene
Otvorena vrata Stalno upaljeno, uz
poruku o lokaciji
vrata. Pri brzini manjoj od 10
km/h
neka vrata ili prtljažnik nisu do
kraja zatvoreni. Zatvorite otvorena vrata ili prtljažnik.
Stalno upaljeno, uz
poruku o lokaciji vrata
i zvučni signal. Pri brzini većoj od 10
km/h neka
vrata ili prtljažnik nisu do kraja
zatvoreni.
Nezakopčani
/ otkopčani
sigurnosni pojasi Stalno upaljeno ili
bljeska uz zvučni
signal. Neki pojas nije zakopčan ili se
otkopčao.
Povucite remen i umetnite jezičac u kopču.
Ova žaruljica pali se i na prikazu žaruljica za
sigurnosni pojas i zračni jastuk suvozača, uz žaruljicu
koja prikazuje jesu li sigurnosni pojasevi putnika
otkopčani ili nisu zakopčani.
Električna
parkirna
kočnica Stalno upaljeno.
Električna parkirna kočnica je
pritegnuta. Žaruljica se isključuje nakon otpuštanja električne
kočnice: pritisnite papučicu kočnice i kratko gurnite
sklopku parkirne kočnice.
Poštujte pravila sigurnosti.
Više podataka o električnoj parkirnoj kočnici
možete pronaći u odgovarajućem odjeljku.
Isključene
automatske
funkcije
električne
parkirne
kočnice Stalno upaljeno.
Funkcije „automatskog
pritezanja“ (nakon gašenja
motora) i „automatskog
otpuštanja“ su isključene. Ponovno aktivirajte funkcije.
Više podataka o električnoj parkirnoj kočnici
možete pronaći u odgovarajućem odjeljku.
Ploča s instrumentima
