2017 MAZDA MODEL MX-5 RF Instrukcja Obsługi (in Polish)

▼Zalecane oleje i płyny
OlejKlasyfikacja
Europa Poza Europą
Olej silnikowy
*1
Zalecane oleje*2Parametry oleju
Olej silnikowy Mazda Original Oil
Supra 0W-20
API SG/SH/SJ/SL/SM/SN lub
ILSAC GF-II/GF-III/GF-IV/GF-V Olej silnikowy Mazda Original Oil Ultra
5W-30
Alternatywne parametry oleju
*3
API SL/SM/SN lub
ACEA A3/A50W-20
5W-30
Płyn chłodzący Typ FL-22
Olej manualnej skrzyni biegów
Olej przekładniowy Mazda Original Long Life Gear Oil IS
*4
Olej automatycznej skrzyni bie-
gówJWS3309
Olej tylnego mechanizmu róż-
nicowegoOlej przekładniowy Mazda Original Long Life Gear Oil SG1
Płyn hamulcowy/układu wspo-
magania sprzęgłaSAE J1703 lub FMVSS116 DOT-3 lub DOT-4
*1 Patrz „Zalecany olej” na stronie 6-19.
Nie stosuj olejów nie spełniających powyższych parametrów ani wymogów. Zastosowanie nieodpowiedniego
oleju może spowodować uszkodzenie silnika, które nie jest objęte Gwarancją Mazdy.
*2 Oryginalne oleje Mazda Original Oil zostały specjalnie opracowane/przetestowane do poszczególnych
silników. Dla uzyskania optymalnych osiągów zalecamy zawsze stosowanie oryginalnych olejów Mazda
Original Oil.
*3 Jeśli nie możesz nabyć oleju silnikowego Mazda Original Oil, można również stosować alternatywne oleje
spełniające wyszczególnione parametry.
*4 Mazda Original Long Life Gear Oil IS to najlepszy olej dla optymalnej zmiany biegów. Zaleca się stosowanie
oleju Mazda Original Long Life Gear Oil IS.
Jeśli olej Mazda Original Long Life Gear Oil IS jest niedostępny, należy zastosować olej standardowy (API
Service GL-4 (SAE 75W-90)). Jednak wówczas zmiana biegów w bardzo niskich temperaturach otoczenia
może być utrudniona.
Dane techniczne
Dane techniczne
9-5

▼Pojemności
(Przybliżone wartości)
Element Pojemność
Olej silni-
kowyZ wymianą filtra oleju 4,3 l
Bez wymiany filtra oleju 4,1 l
Płyn chło-
dzącySKYACTIV-G 1.5Model z kierownicą z lewej strony 5,6 l
Model z kierownicą z prawej strony 5,8 l
SKYACTIV-G 2.0Manualna skrzy-
nia biegówModel z kierownicą z lewej
strony6,0 l
Model z kierownicą z prawej
strony6,2 l
Automatyczna
skrzynia biegówArabia Saudyjska 6,2 l
Model z kierownicą z prawej
strony6,0 l
Poza powyższymi 5,9 l
Olej manualnej skrzyni biegów 2,0 l
Olej automatycznej skrzyni biegów 7,2 l
Olej tylnego mechanizmu różnicowego 0,6 l
Zbiornik paliwa45,0 l
Poziomy olejów i płynów należy sprawdzać bagnetowymi wskaźnikami poziomu lub na wskaźnikach
umieszczonych na zbiornikach.
▼Wymiary
ElementDane techniczne samochodu
Model z dachem mate-
riałowymModel ze sztywnym da-
chem
Długość całkowita 3.915 mm 3.915 mm
Szerokość całkowita 1.735 mm 1.735 mm
Wysokość całkowitaSamochód z obręczami
16-calowymi1.225 mm 1.230 mm
Samochód z obręczami
17-calowymi1.230 mm 1.235 mm
Rozstaw kół przednich 1.495 mm 1.495 mm
Rozstaw kół tylnych 1.505 mm 1.505 mm
Rozstaw osi 2.310 mm 2.310 mm
Dane techniczne
Dane techniczne
9-6

▼Żarówki
Światło zewnętrzne
ŻarówkaKategoria
Moc (W)
EKG*1 (SAE)
Światła przednieŚwiatła drogowe
LED
*2Š (Š)
Światła mijania
LED
*2Š (Š)
Światła do jazdy dziennejTypu LED
LED
*2Š (Š)
Typ z żarówką 21 W21W (7440)
Światła pozycyjne LED
*2Š (Š)
Światła kierunkowskazów przednich 21 WY21W (7443NA)
Światła kierunkowskazów bocznych
5
*3WY5W (Š)
Trzecie światło Stop
LED
*2Š (Š)
Światła kierunkowskazów tylnych 21 WY21W (7443NA)
Światła stop
LED
*2Š (Š)
Światła tylne
LED
*2Š (Š)
Światła cofania 21 W21W (7440)
Tylne światło przeciwmgielne
*21 W21W (7440)
Oświetlenie tablicy rejestracyjnej 5 W5W (Š)
*1 EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).*2 LED to skrót od Light Emitting Diode (dioda elektroluminescencyjna).*3 Wymiana żarówki nie jest możliwa, ponieważ żarówka wbudowana jest w zespół. Należy wymienić cały
zespół.

Oświetlenie wewnętrzne
ŻarówkaKategoria
Moc (W)
UNECE*1
Lampa sufitowa 10Š
Oświetlenie bagażnika 5Š
*1 EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).
Dane techniczne
Dane techniczne
*Wybrane wersje.9-7

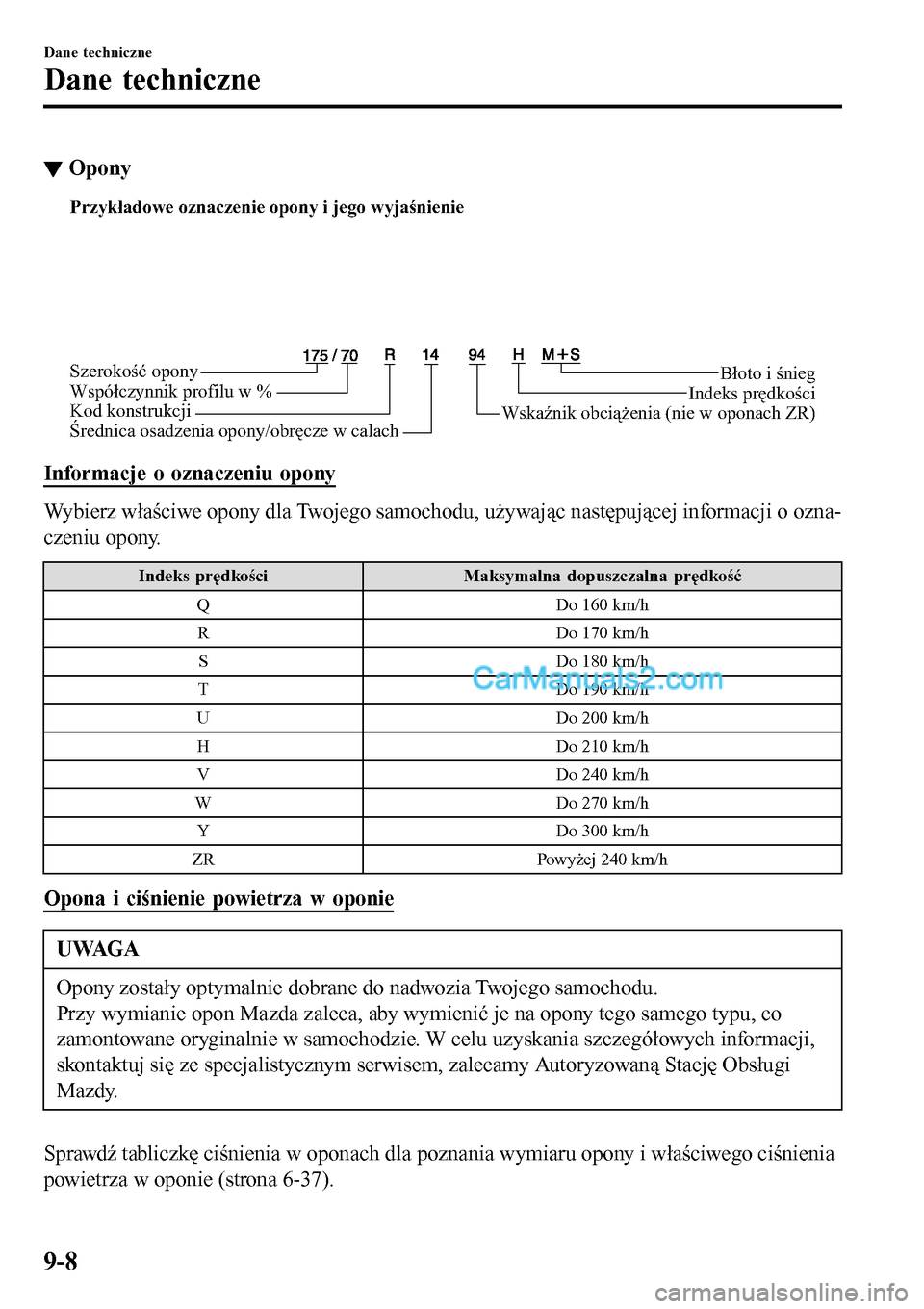

▼Opony
Przykładowe oznaczenie opony i jego wyjaśnienie
Szerokość opony
Współczynnik profilu w %
Kod konstrukcjiBłoto i śnieg
Indeks prędkości
Wskaźnik obciążenia (nie w oponach ZR)
Średnica osadzenia opony/obręcze w calach
Informacje o oznaczeniu opony
Wybierz właściwe opony dla Twojego samochodu, używając następującej informacji o ozna-
czeniu opony.
Indeks prędkości Maksymalna dopuszczalna prędkość
Q Do 160 km/h
R Do 170 km/h
S Do 180 km/h
T Do 190 km/h
U Do 200 km/h
H Do 210 km/h
V Do 240 km/h
W Do 270 km/h
Y Do 300 km/h
ZR Powyżej 240 km/h
Opona i ciśnienie powietrza w oponie
UWAGA
Opony zostały optymalnie dobrane do nadwozia Twojego samochodu.
Przy wymianie opon Mazda zaleca, aby wymienić je na opony tego samego typu, co
zamontowane oryginalnie w samochodzie. W celu uzyskania szczegółowych informacji,
skontaktuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi
Mazdy.
Sprawdź tabliczkę ciśnienia w oponach dla poznania wymiaru opony i właściwego ciśnienia
powietrza w oponie (strona 6-37).
Dane techniczne
Dane techniczne
9-8

Po wyregulowaniu ciśnienia w oponach wymagane jest wykonanie aktywacji systemu
monitorowania ciśnienia w oponach, aby system działał poprawnie.
Patrz rozdział „Aktywacja Systemu monitorowania ciśnienia w oponach” na stronie 4-145.
Opona standardowa
(Z wyjątkiem Rady Krajów Zatoki Perskiej)
Rozmiar oponyCiśnienie w oponie
Przód Tył
195/50R16 84V 200 kPa (2,0 bary, 29 psi) 200 kPa (2,0 bary, 29 psi)
195/50RF16 84V 200 kPa (2,0 bary, 29 psi) 200 kPa (2,0 bary, 29 psi)
205/45R17 84W 200 kPa (2,0 bary, 29 psi) 200 kPa (2,0 bary, 29 psi)
(Rada Krajów Zatoki Perskiej)
Rozmiar oponyCiśnienie w oponie
Przód Tył
195/50RF16 84V 200 kPa (2,0 bary, 29 psi) 200 kPa (2,0 bary, 29 psi)

Opony zimowe
Rozmiar oponyCiśnienie w oponie
Przód Tył
195/50R16
*1 MS200 kPa (2,0 bary, 29 psi) 220 kPa (2,2 bary, 32 psi)
205/45R17
*2 MS200 kPa (2,0 bary, 29 psi) 220 kPa (2,2 bary, 32 psi)
*1 Wskaźnik nośności i symbol prędkości: 84Q/84S/84H/84V*2 Wskaźnik nośności i symbol prędkości: 84Q/84S/84H/84V/84W

Moment dokręcenia śrub kół
Podczas montażu kół należy dokręcać je następującym momentem.
108—147 Nm
▼▼Bezpieczniki
Patrz „Bezpieczniki” na stronie 6-50.
▼Hamulce
Jeżeli potrzebujesz informacji dotyczących tarcz hamulcowych, ich zużycia oraz metod
pomiaru – zwróć się do wyspecjalizowanego serwisu, zalecamy Autoryzowaną Stację
Obsługi Mazdy. Powyższe informacje są udzielane nieodpłatnie.
Dane techniczne
Dane techniczne
9-9

Możliwości personalizacji
W Autoryzowanej Stacji Obsługi Mazdy klient może ustawić lub zmienić poniższe funkcje
personalizacji.
Funkcje personalizacji, które można zmienić, różnią się w zależności od rynku
i specyfikacji.
Metoda zmiany ustawień
Ustawienia można zmienić za pomocą ekranu centralnego wyświetlacza.
A: Patrz „Ustawienia” na stronie 5-60.
B: Patrz „Monitor zużycia paliwa” na stronie 4-95.
Ustawienia można zmienić za pomocą elementów sterowania w samochodzie.
C: Patrz „Funkcja automatycznego blokowania/odblokowywania” na stronie 3-18.
D: Patrz „Nadajnik” na stronie 3-4.
E: Patrz „Blokowanie, odblokowywanie za pomocą Przycisku żądania (Z zaawansowanym
systemem zdalnego otwierania)” na stronie 3-14.
Ustawienia może zmienić jedynie Autoryzowana Stacja Obsługi Mazdy.
Element FunkcjaUstawienie fa-
bryczneDostępne ustawieniaMetoda
zmiany
ustawień
Bezpieczeństwo
System ostrzegania przed nieza-
mierzoną zmianą pasa ruchu
(LDWS) (strona 4-108)Dystans, przy jakim system określa
możliwość zbaczania z danego pasa
ruchuAdaptacyjnyAdaptacyjny/
Wczesny/
Średni/
PóźnyAŠ
Czułość ostrzeżenia (prawdopodo-
bieństwo ostrzeżenia)Średnio Często/Średnio/Rzadko AŠ
Dźwięk sygnału ostrzegawczego Alarm ciągłyKrótki sygnał dźwięko-
wy/Alarm ciągłyAŠ
Głośność sygnału ostrze-
gawczegoAlarm
ciągłyNiska Wysoka/Średnia/Niska AŠSygnał
dźwięko-
wyNiska Wysoka/Niska AŠ
System monitorowania martwe-
go pola (BSM) (strona 4-114)Głośność sygnału ostrzegawczego*1Wy s o k aWy s o k a /
Niska/
Wy ł .AŠ
Dane techniczne
Możliwości personalizacji
9-10

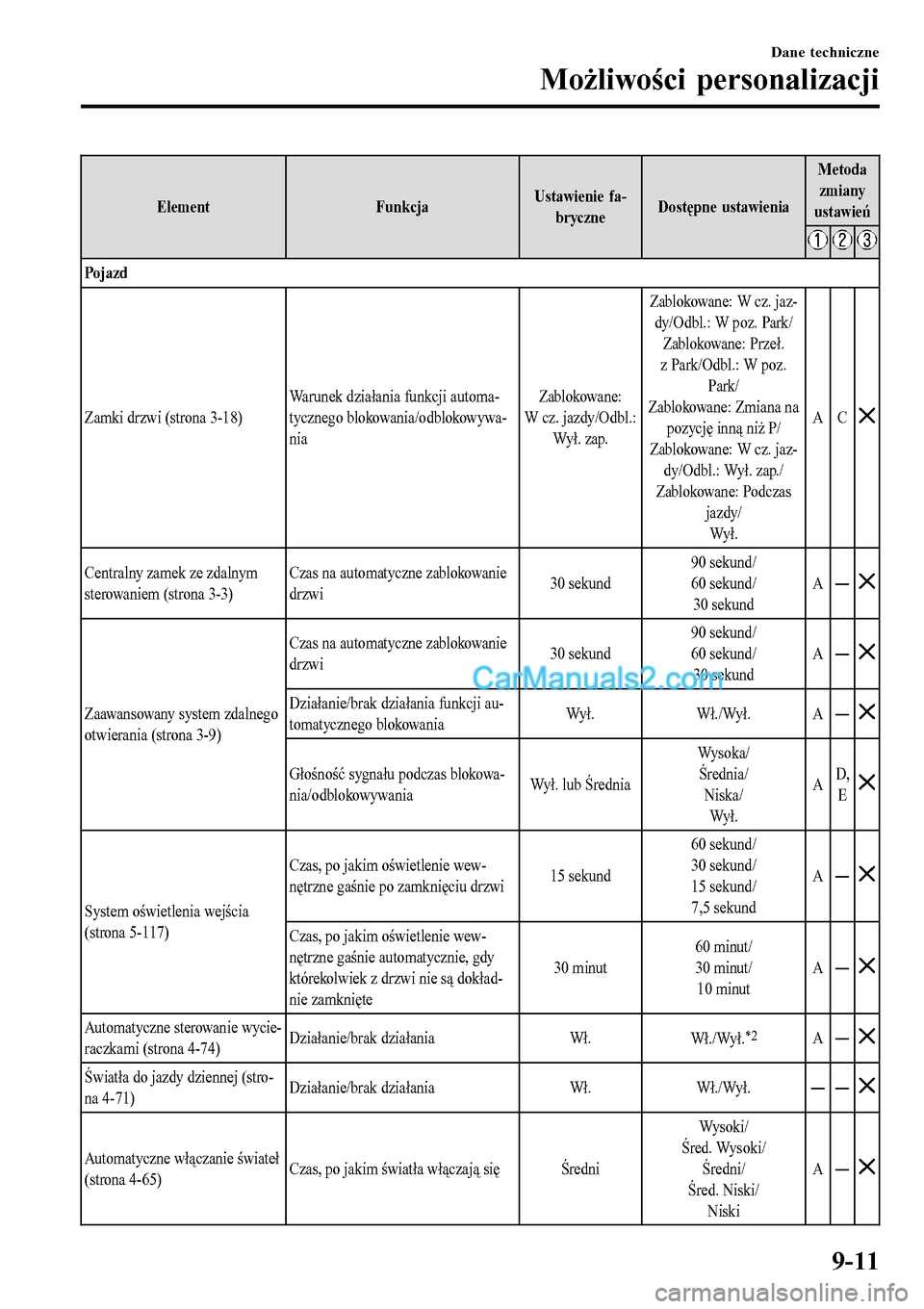

Element FunkcjaUstawienie fa-
bryczneDostępne ustawieniaMetoda
zmiany
ustawień
Po j az d
Zamki drzwi (strona 3-18)Warunek działania funkcji automa-
tycznego blokowania/odblokowywa-
niaZablokowane:
W cz. jazdy/Odbl.:
Wy ł . z ap.Zablokowane: W cz. jaz-
dy/Odbl.: W poz. Park/
Zablokowane: Przeł.
z Park/Odbl.: W poz.
Park/
Zablokowane: Zmiana na
pozycję inną niż P/
Zablokowane: W cz. jaz-
dy/Odbl.: Wył. zap./
Zablokowane: Podczas
jazdy/
Wy ł .AC
Centralny zamek ze zdalnym
sterowaniem (strona 3-3)Czas na automatyczne zablokowanie
drzwi30 sekund90 sekund/
60 sekund/
30 sekundAŠ
Zaawansowany system zdalnego
otwierania (strona 3-9)Czas na automatyczne zablokowanie
drzwi30 sekund90 sekund/
60 sekund/
30 sekundAŠDziałanie/brak działania funkcji au-
tomatycznego blokowaniaWy ł . W ł . / Wy ł . AŠ
Głośność sygnału podczas blokowa-
nia/odblokowywaniaWył. lub ŚredniaWy s o k a /
Średnia/
Niska/
Wy ł .AD,
E
System oświetlenia wejścia
(strona 5-117)Czas, po jakim oświetlenie wew-
nętrzne gaśnie po zamknięciu drzwi15 sekund60 sekund/
30 sekund/
15 sekund/
7,5 sekundAŠ
Czas, po jakim oświetlenie wew-
nętrzne gaśnie automatycznie, gdy
którekolwiek z drzwi nie są dokład-
nie zamknięte30 minut60 minut/
30 minut/
10 minutAŠ
Automatyczne sterowanie wycie-
raczkami (strona 4-74)Działanie/brak działania Wł.
Wł./Wył.*2AŠ
Światła do jazdy dziennej (stro-
na 4-71)Działanie/brak działania Wł. Wł./Wył.ŠŠ
Automatyczne włączanie świateł
(strona 4-65)Czas, po jakim światła włączają się ŚredniWy s o k i /
Śred. Wysoki/
Średni/
Śred. Niski/
NiskiAŠ
Dane techniczne
Możliwości personalizacji
9-11

Element FunkcjaUstawienie fa-
bryczneDostępne ustawieniaMetoda
zmiany
ustawień
System automatycznego przełą-
czania świateł drogowych na mi-
jania i odwrotnie (HBC) (strona
4-105)Działanie/brak działania
*3Wł. Wł./Wył. AŠ
System adaptacyjnego doświet-
lania zakrętów (AFS) (strona
4-104)Działanie/brak działania*3Wł. Wł./Wył. AŠ
Przypomnienie o włączonych
światłach (strona 7-52)Głośność sygnału ostrzegawczegoWysoka, Niska lub
Wy ł .Wysoka/Niska/Wyłączo-
naAŠ
System oświetlania drogi do do-
mu (strona 4-70)Czas, po jakim światła przednie gas-
ną30 sekund120 sekund/
90 sekund/
60 sekund/
30 sekund/
Wy ł .AŠ
System oświetlania drogi do sa-
mochodu (strona 4-71)Działanie/brak działania Wł. lub Wył. Wł./Wył. AŠ
Kierunkowskaz (strona 4-73) Głośność sygnału dźwiękowego Wysoka Wysoka/Niska AŠ
Trzykrotne mignięcie kierun-
kowskazu (strona 4-74)Działanie/brak działania Wł. lub Wył. Wł./Wył. AŠ
System
Język Język widniejący na wyświetlaczu Angielski
Zależy od rynku
*4AŠ
Te m p e r at u r aJednostka temperatury widoczna na
wyświetlaczu°C °F/°C AŠ
OdległośćJednostka odległości widoczna na
wyświetlaczumile lub km mile/km AŠ
Monitor zużycia paliwa (strona 4-95)
Ekran końcowy Wł./Wył. Wył. Wł./Wył. BŠ
Procedura zerowania wskazania
zużycia paliwaPowiązanie/brak powiązania z reseto-
waniem zużycia paliwa i resetowa-
niem licznika przebiegu okresowego
AWy ł . W ł . / Wy ł . BŠ
*1 Można wyłącznie zmienić głośność sygnału ostrzegawczego podczas działania systemu BSM. Głośności
sygnału ostrzegawczego podczas działania systemu RCTA nie można zmienić.
*2 Jeśli automatyczne sterowanie wycieraczkami ustawione jest na wyłączenie, dźwignia wycieraczki ustawiona jest na tryb przerywany.*3 Mimo iż systemy te można wyłączyć, nie będą one wówczas działać zgodnie z ich przeznaczeniem, dlatego
Mazda zaleca, aby systemy te pozostawały włączone.
*4 Opcja dostępna wyłącznie na ekranie wyświetlacza centralnego.
Dane techniczne
Możliwości personalizacji
9-12
