2017 MAZDA MODEL MX-5 RF Instrukcja Obsługi (in Polish)

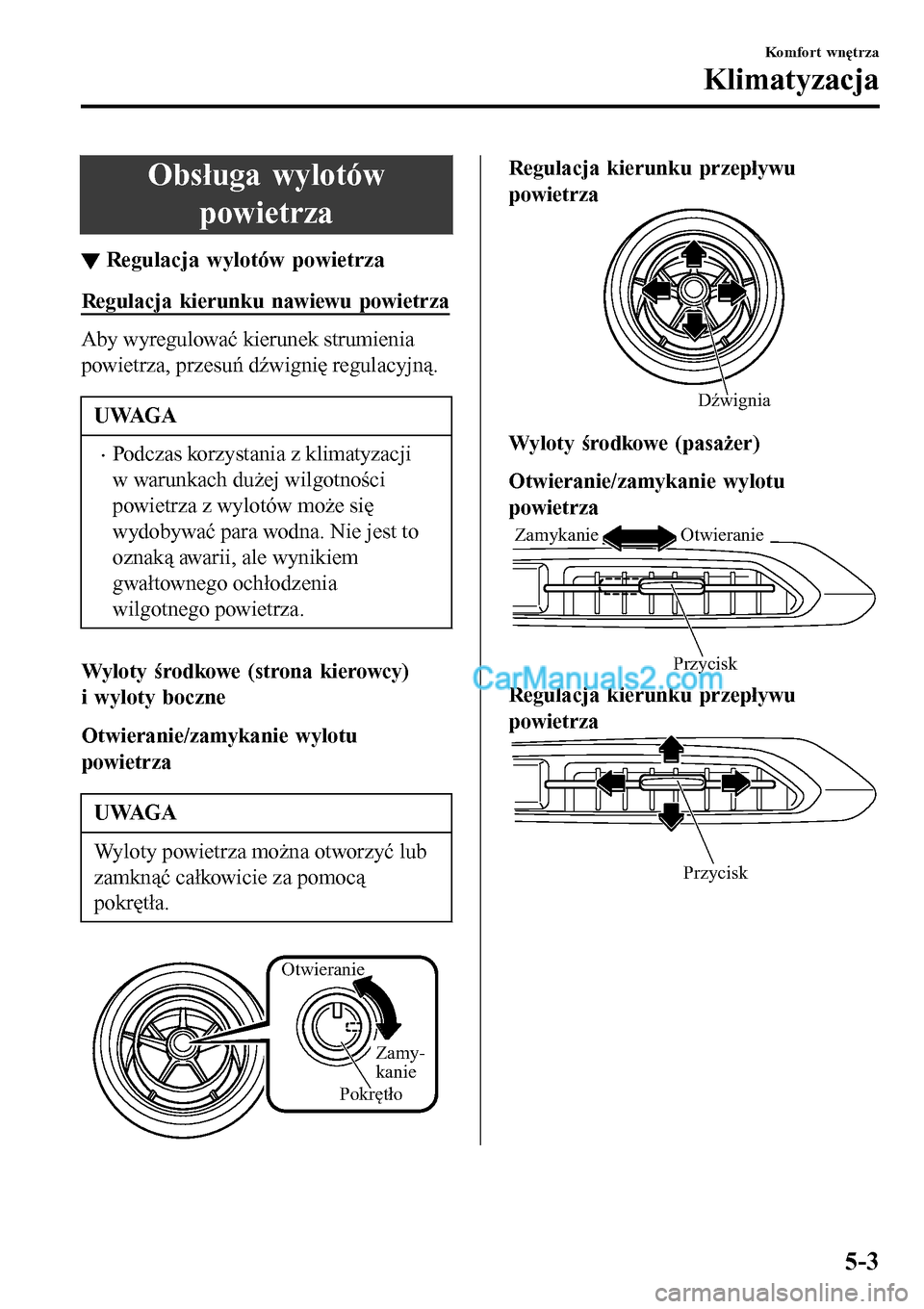

Obsługa wylotów
powietrza
▼Regulacja wylot

▼Wybór rozdziału powietrza
Wyloty powietrza w desce rozdzielczej
Wyloty powietrza w desce rozdzielczej i na nogi
Wyloty powietrza na nogiWyloty powietrza na szybę i nogi
Wyloty powietrza na szybę
Komfort wnętrza
Klimatyzacja
5-4

Typ manualny
Włącznik ogrzewania
szyby tylnej Włącznik trybu
obiegu powietrza Pokrętło regulacji
prędkości wentylatora Pokrętło regulacji
temperatury
Włącznik
klimatyzacji A/C
Włącznik ogrzewania
szyby tylnej Włącznik trybu
obiegu powietrza Włącznik
klimatyzacji A/CPokrętło wyboru
rozdziału powietrza
Pokrętło regulacji
prędkości wentylatora Pokrętło regulacji
temperaturyPokrętło wyboru
rozdziału powietrza Ty p A
Ty p B
Komfort wnętrza
Klimatyzacja
5-5

▼Elementy sterowania
Pokrętło regulacji temperatury
Tym pokrętłem reguluje się temperaturę.
Obróć pokrętło w prawo, aby uzyskać
cieplejsze powietrze i w lewo, aby uzyskać
chłodniejsze powietrze.
UWAGA
(Typ A)
Gdy tryb ustawiony jest na
, lub
pozycję pośrednią pomiędzy nimi
i pokrętło wentylatora jest w położeniu
innym niż 0, a pokrętło temperatury
w położeniu maksymalnego
chłodzenia, włącznik trybu obiegu
powietrza przełącza się na tryb
recyrkulacji powietrza i klimatyzacja
włącza się automatycznie.
Jeśli klimatyzacja nie jest potrzebna,
naciśnij włącznik klimatyzacji A/C, aby
ją wyłączyć.
Pokrętło regulacji prędkości
wentylatora
To pokrętło służy do zmiany prędkości
wentylatora.
Wentylator może obracać się z siedmioma
prędkościami.
Pokrętło wyboru rozdziału powietrza
Obróć pokrętło, aby wybrać tryb rozdziału
powietrza (strona 5-4).
UWAGA
•Pokrętło może być ustawione
w pozycjach pośrednich (
)
pomiędzy wskazanymi kierunkami.
Ustaw pokrętło w pozycji pośredniej,
jeśli chcesz rozdzielić przepływ
powietrza na dwa tryby.
•Na przykład, jeśli pokrętło znajduje
się w pozycji
pomiędzy pozycjami
i , ilość powietrza
nadmuchiwanego na nogi jest
mniejsza, niż z pozycji
.
Włącznik klimatyzacji A/C
Naciśnij włącznik A/C, aby włączyć
klimatyzację. Dioda sygnalizacyjna
włącznika włączy się, jeśli pokrętło
regulacji prędkości wentylatora jest
ustawione w pozycji innej niż OFF.

Naciśnij włącznik ponownie, aby wyłączyć
klimatyzację.
UWAGA
Klimatyzacja może nie działać, gdy
temperatura zewnętrzna spada poniżej
0°C.
Włącznik trybu obiegu powietrza
Za pomocą tego włącznika można wybrać
źródło dopływu powietrza.

Można nim włączyć dopływ powietrza
z zewnątrz lub recyrkulację powietrza
wewnątrz kabiny pasażerskiej. Naciśnij
przycisk, aby wybrać dopływ powietrza
z zewnątrz/recyrkulację powietrza.
Komfort wnętrza
Klimatyzacja
5-6

Recyrkulacja powietrza (dioda
sygnalizacyjna świeci się)
Wlot powietrza z zewnątrz jest zamknięty.
Korzystaj z recyrkulacji podczas jazdy
przez tunele, w korkach (przy dużym
natężeniu spalin) lub gdy konieczne jest
szybkie schłodzenie kabiny.
Dopływ powietrza z zewnątrz (dioda
sygnalizacyjna nie świeci się)
Powietrze zewnętrzne może napływać do
wnętrza nadwozia. Korzystaj z tego trybu
do wentylacji i do odparowania szyb.
OSTRZEŻENIE
Nie korzystaj z ustawienia przy
niskich temperaturach i podczas
deszczu:
Korzystanie z ustawienia przy
niskich temperaturach i podczas
deszczu zagraża bezpieczeństwu,
ponieważ powoduje zaparowanie
szyb. Ograniczenie widoczności
może doprowadzić do poważnego
wypadku.
Włącznik ogrzewania szyby tylnej
Naciśnij włącznik ogrzewania szyby
tylnej, aby odszronić szybę tylną.
Patrz „Ogrzewanie tylnej szyby” na stronie
4-79.
▼Ogrzewanie
1. Ustaw pokrętło wyboru rozdziału
powietrza w pozycji
.
2. Ustaw włącznik trybu obiegu
powietrza na dopływ powietrza
z zewnątrz (dioda sygnalizacyjna nie
świeci się).
3. Ustaw pokrętło regulacji temperatury
w pozycji „ciepło”.
4. Ustaw pokrętło regulacji prędkości
wentylatora na żądaną prędkość.
5. Włącz klimatyzację, jeśli chcesz
ogrzać wnętrze i osuszyć powietrze.
UWAGA
•Jeśli szyby ulegają szybkiemu
zaparowaniu, ustaw pokrętło wyboru
rozdziału powietrza w pozycji
.
•Jeśli chłodniejsze powietrze ma być
skierowane na tułów, ustaw pokrętło
w pozycji
i dostosuj temperaturę
dla uzyskania najwyższego komfortu.
•Powietrze nadmuchiwane na nogi jest
cieplejsze niż nadmuchiwane na
tułów (z wyjątkiem sytuacji, gdy
pokrętło regulacji temperatury
ustawione jest na maksymalną lub
minimalną temperaturę).
▼Chłodzenie (z klimatyzacją)
1. Ustaw pokrętło wyboru rozdziału
powietrza w pozycji
.
2. Ustaw pokrętło regulacji temperatury
w pozycji „zimno”.
3. Ustaw pokrętło regulacji prędkości
wentylatora na żądaną prędkość.
4. Włącz klimatyzację, naciskając
włącznik A/C.
5. Po rozpoczęciu chłodzenia ustaw
pokrętło regulacji wentylatora
i pokrętło regulacji temperatury
zgodnie z potrzebami, aby zapewnić
maksymalny komfort.
Komfort wnętrza
Klimatyzacja
5-7

PRZESTROGA
Podczas używania klimatyzacji na
długich podjazdach albo
w intensywnym ruchu ulicznym,
uważnie sprawdzaj, czy nie świeci się
lub nie miga lampka ostrzegawcza
temperatury płynu chłodzącego (strona
4-43).
Klimatyzacja może spowodować
przegrzanie silnika. Jeśli lampka
ostrzegawcza świeci się lub miga,
wyłącz klimatyzację (strona 7-26).
UWAGA
•Kiedy konieczne jest maksymalne
chłodzenie, ustaw pokrętło regulatora
temperatury na minimum i włącz
recyrkulację, a następnie przekręć
pokrętło regulacji prędkości
wentylatora całkowicie w kierunku
zgodnym z ruchem wskazówek
zegara.
•Jeżeli cieplejsze powietrze ma być
skierowane na nogi, ustaw pokrętło
wyboru rozdziału przepływu
powietrza w pozycji
i dostosuj
temperaturę tak, aby uzyskać
maksymalny komfort.
•Powietrze nadmuchiwane na nogi jest
cieplejsze niż nadmuchiwane na
tułów (z wyjątkiem sytuacji, gdy
pokrętło regulacji temperatury
ustawione jest na maksymalną lub
minimalną temperaturę).
▼Wentylacja
1. Ustaw pokrętło wyboru rozdziału
powietrza w pozycji
.
2. Ustaw włącznik trybu obiegu
powietrza na dopływ powietrza
z zewnątrz (dioda sygnalizacyjna nie
świeci się).
3. Ustaw pokrętło regulacji temperatury
w żądanej pozycji.
4. Ustaw pokrętło regulacji prędkości
wentylatora na żądaną prędkość.
▼Odszranianie i odparowywanie
szyby przedniej
1. Ustaw pokrętło wyboru rozdziału
powietrza w pozycji
.
2. Ustaw pokrętło regulacji temperatury
w żądanej pozycji.
3. Ustaw pokrętło regulacji prędkości
wentylatora na żądaną prędkość.
4. Włącz klimatyzację, jeśli chcesz
ogrzać wnętrze i osuszyć powietrze.
OSTRZEŻENIE
Nie usuwaj pary z przedniej szyby,
używając pozycji przy pokrętle
temperatury ustawionej w pozycji
zimno:
Ustawienie przy ustawieniu
pokrętła temperatury na zimne
powietrze zagraża bezpieczeństwu,
ponieważ może spowodować
zaparowanie zewnętrznej
powierzchni szyby. Ograniczenie
widoczności może doprowadzić do
poważnego wypadku. Ustawiając
pozycję
, obróć pokrętło regulacji
temperatury w pozycję gorącego lub
ciepłego powietrza.
Komfort wnętrza
Klimatyzacja
5-8

UWAGA
•Kiedy konieczne jest maksymalne
odszranianie, ustaw pokrętło
regulatora temperatury na maksimum,
a następnie obróć pokrętłem regulacji
prędkości wentylatora całkowicie
w kierunku zgodnym z ruchem
wskazówek zegara.
•Jeśli cieplejsze powietrze ma być
skierowane na nogi, ustaw pokrętło
wyboru rozdziału powietrza
w pozycji
.
•(Typ A)
Gdy pokrętło regulacji wentylatora
znajduje się w pozycji ON i pokrętło
wyboru trybu znajduje się w pozycji
, wybierana jest automatycznie
pozycja powietrza z zewnątrz.
•(Typ B)
Gdy pokrętło regulacji wentylatora
znajduje się w pozycji ON i pokrętło
wyboru trybu znajduje się w pozycji
, wybierana jest automatycznie
pozycja powietrza z zewnątrz. Nie
można wówczas włączyć trybu
recyrkulacji powietrza.
▼Osuszanie powietrza
(z klimatyzacją)
Aby przyśpieszyć usunięcie pary
z przedniej i bocznych szyb przy niskiej
temperaturze zewnętrznej, skorzystaj
z klimatyzacji.
1. Ustaw pokrętło wyboru rozdziału
powietrza w żądanej pozycji.
2. Ustaw włącznik trybu obiegu
powietrza na dopływ powietrza
z zewnątrz (dioda sygnalizacyjna nie
świeci się).
3. Ustaw pokrętło regulacji temperatury
w żądanej pozycji.
4. Ustaw pokrętło regulacji prędkości
wentylatora na żądaną prędkość.
5. Włącz klimatyzację, naciskając
włącznik A/C.
UWAGA
Jedną z funkcji klimatyzacji jest
osuszanie powietrza. Aby użyć tej
funkcji, nie należy ustawiać niskiej
temperatury. Jeśli chcesz osuszyć
powietrze, ustaw pokrętło regulacji
temperatury w żądanym położeniu
(ciepłym lub zimnym), a następnie
włącz klimatyzację.
Komfort wnętrza
Klimatyzacja
5-9

Typ automatyczny
Włącznik ogrzewania
szyby tylnej Włącznik trybu
obiegu powietrza Pokrętło regulacji
prędkości wentylatora Pokrętło regulacji
temperatury
Włącznik
klimatyzacji A/C
Włącznik ogrzewania
szyby tylnej Włącznik trybu
obiegu powietrza Włącznik
klimatyzacji A/CPokrętło wyboru
rozdziału powietrza
Pokrętło regulacji
prędkości wentylatora Pokrętło regulacji
temperaturyPokrętło wyboru
rozdziału powietrza Ty p A
Ty p B
Komfort wnętrza
Klimatyzacja
5-10
