2017 MAZDA MODEL MX-5 RF Instrukcja Obsługi (in Polish)

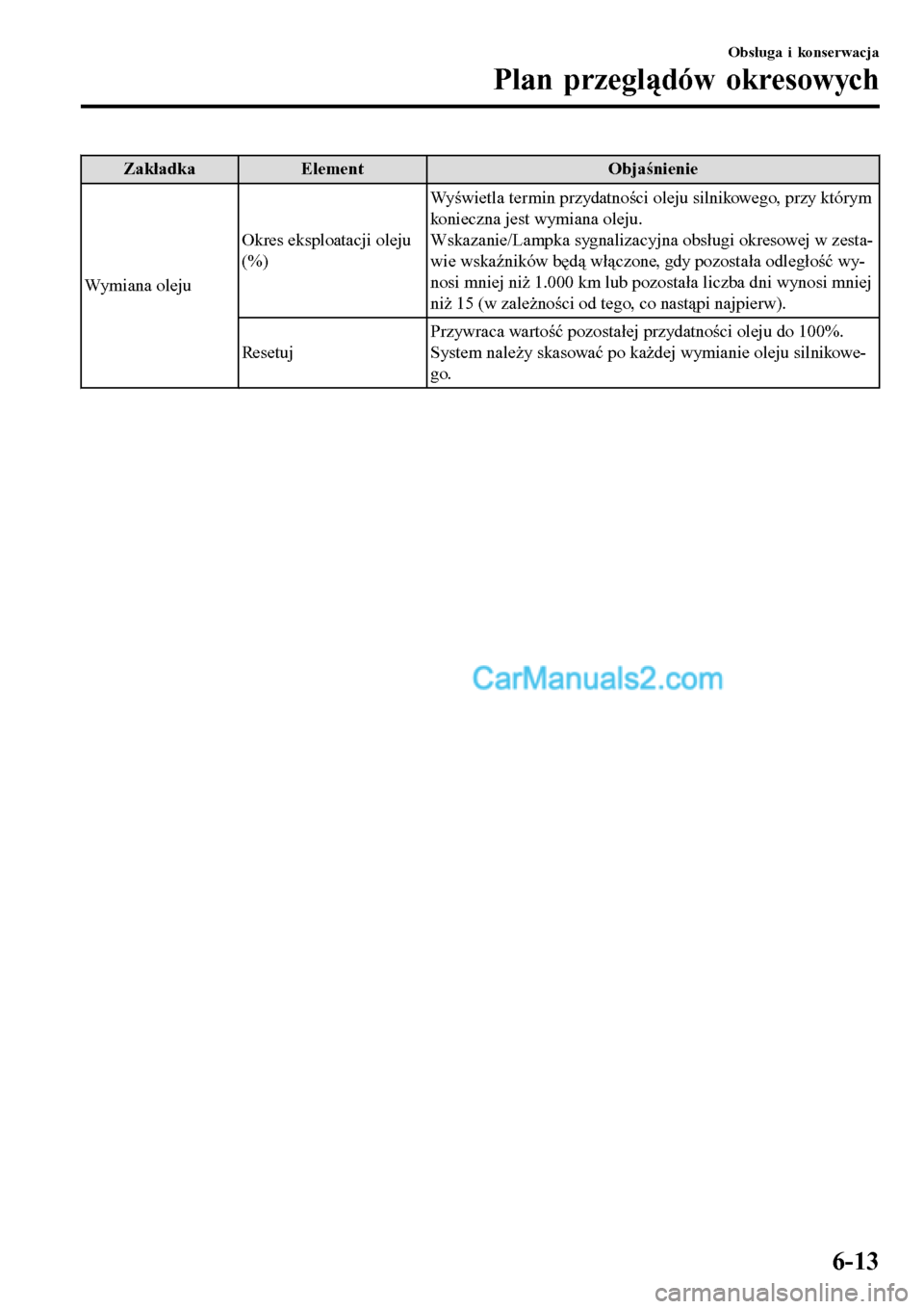

Zakładka Element Objaśnienie
Wymiana olejuOkres eksploatacji oleju
(%)Wyświetla termin przydatności oleju silnikowego, przy którym
konieczna jest wymiana oleju.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zesta-
wie wskaźników będą włączone, gdy pozostała odległość wy-
nosi mniej niż 1.000 km lub pozostała liczba dni wynosi mniej
niż 15 (w zależności od tego, co nastąpi najpierw).
Re s e t ujPrzywraca wartość pozostałej przydatności oleju do 100%.
System należy skasować po każdej wymianie oleju silnikowe-
go.
Obsługa i konserwacja
Plan przeglądów okresowych
6-13

Środki ostrożności obowiązujące przy wykonywaniu
obsługi przez właściciela
Obsługa rutynowa
Codziennie lub przynajmniej raz w tygodniu zalecamy przeprowadzenie kontroli jak niżej:
•Poziom oleju silnikowego (strona 6-22)
•Poziom płynu chłodzącego silnika (strona 6-23)
•Poziom płynu hamulcowego i układu wspomagania sprzęgła (strona 6-25)
•Poziom płynu spryskiwaczy (strona 6-26)
•Stan akumulatora (strona 6-33)
•Ciśnienie w oponach (strona 6-37)

Niewłaściwe lub niekompletne wykonanie czynności obsługowych może spowodować
problemy. Ten rozdział zawiera tylko instrukcje dotyczące przeprowadzania łatwych
czynności.

Jak podano we „Wprowadzeniu” (strona 6-2), niektóre procedury mogą być wykonane
wyłącznie przez wykwalifikowanych specjalistów za pomocą specjalnych narzędzi.

Przegląd okresowy wykonany nieprawidłowo przez właściciela podczas okresu gwarancji
może spowodować jej utratę. Szczegółowe informacje znajdują się w Książce Gwarancyjnej
Mazdy przekazywanej wraz z pojazdem. Jeżeli nie masz pewności, że przegląd lub obsługę
wykonasz samodzielnie, zalecamy skorzystanie z wykwalifikowanych specjalistów
w Autoryzowanej Stacji Obsługi Mazdy.

Obowiązują normy ochrony środowiska dotyczące utylizacji zużytych olejów i płynów.
Prosimy o właściwą utylizację zużytych produktów zgodnie z normami ochrony środowiska.

Zalecamy przekazanie zużytych olejów i płynów z Twojego samochodu do Autoryzowanej
Stacji Obsługi Mazdy.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-14

OSTRZEŻENIE
Nie wykonuj przeglądów okresowych, gdy nie posiadasz wystarczającej wiedzy
i doświadczenia oraz właściwych narzędzi i wyposażenia do ich wykonania. Zleć
wykonanie przeglądu wykwalifikowanym specjalistom.
Wykonanie przeglądów okresowych, które nie zostaną przeprowadzone właściwie,
zagraża bezpieczeństwu. Przy wykonywaniu niektórych czynności związanych
z przeglądem okresowym możesz odnieść poważne obrażenia.
Jeżeli przy uruchomionym silniku konieczne jest wykonanie czynności
obsługowych pod pokrywą silnika, przed zbliżeniem się do silnika lub do
wentylatora chłodnicy, który może się niespodziewanie włączyć, należy zdjąć
biżuterię (szczególnie pierścionki, bransolety, zegarki i naszyjniki) oraz szaliki,
krawaty i podobne luźne części garderoby:
Praca pod pokrywą silnika przy uruchomionym silniku jest niebezpieczna. Staje
się jeszcze bardziej niebezpieczna, gdy nosisz biżuterię lub luźne elementy
ubrania.
Mogą się one zaplątać w ruchome elementy silnika i spowodować obrażenia.
Zatrzymaj samochód w bezpiecznym miejscu, wyłącz zapłon i przed
przystąpieniem do dalszych czynności upewnij się, czy wentylator chłodnicy nie
pracuje:
Podejmowanie jakichkolwiek czynności w pobliżu pracującego wentylatora
zagraża bezpieczeństwu. Wentylator może nadal pracować nawet wtedy, gdy silnik
został wyłączony, a temperatura w komorze silnika jest nadal wysoka. Pracujący
wentylator może Cię uderzyć i spowodować poważne obrażenia.
Nie zostawiaj żadnych przedmiotów w komorze silnika:
Po skończeniu czynności przeglądowych lub napraw, pamiętaj o usunięciu
z komory silnika wszystkich przedmiotów takich jak narzędzia lub szmaty.
Przedmioty tam pozostawione mogą spowodować uszkodzenie silnika lub
doprowadzić do niespodziewanego wypadku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-15

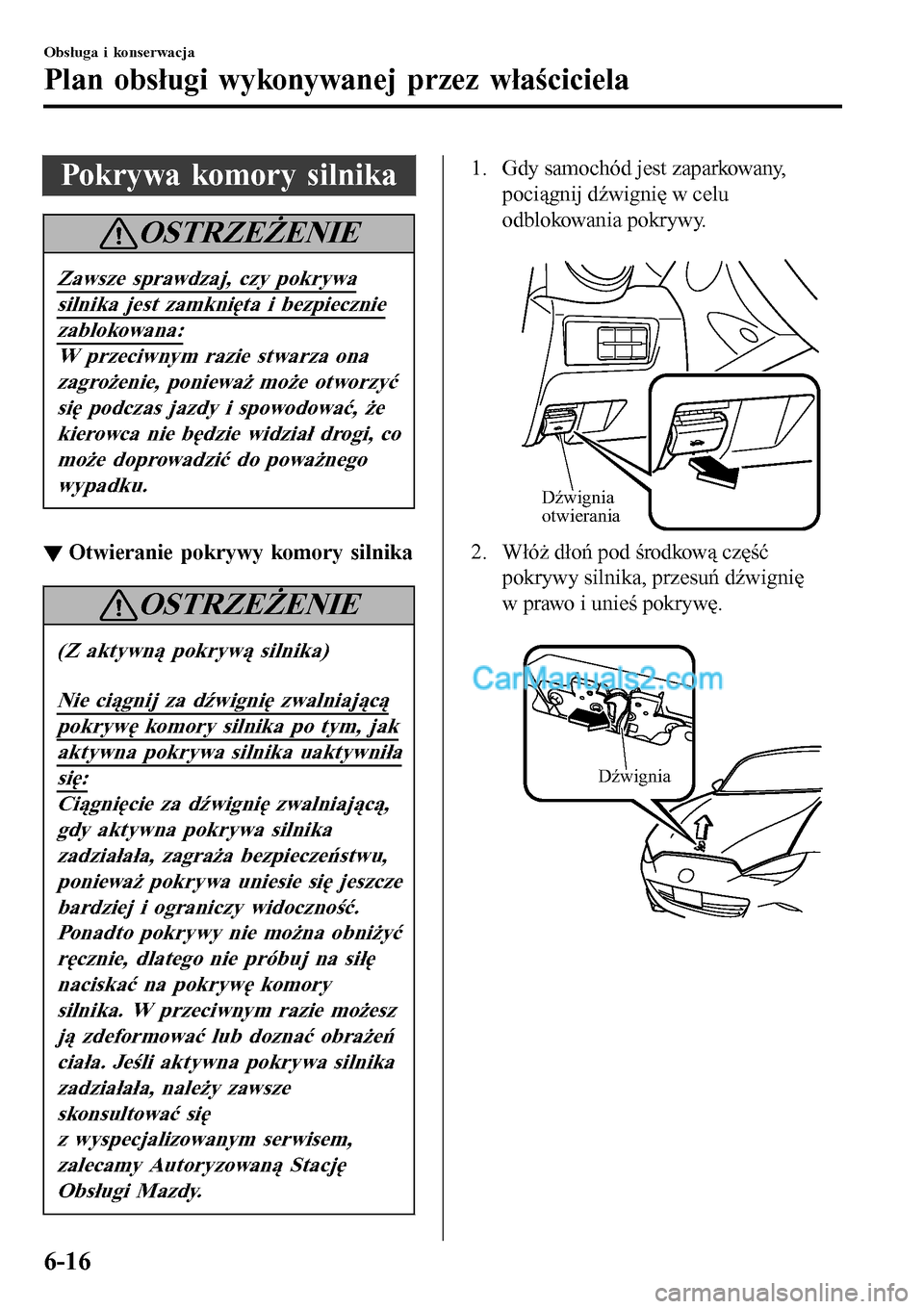

Pokrywa komory silnika
OSTRZEŻENIE
Zawsze sprawdzaj, czy pokrywa
silnika jest zamknięta i bezpiecznie
zablokowana:
W przeciwnym razie stwarza ona
zagrożenie, ponieważ może otworzyć
się podczas jazdy i spowodować, że
kierowca nie będzie widział drogi, co
może doprowadzić do poważnego
wypadku.
▼Otwieranie pokrywy komory silnika
OSTRZEENIE
(Z aktywn pokryw silnika)
Nie cignij za dwigni zwalniajc
pokryw komory silnika po tym, jak
aktywna pokrywa silnika uaktywni

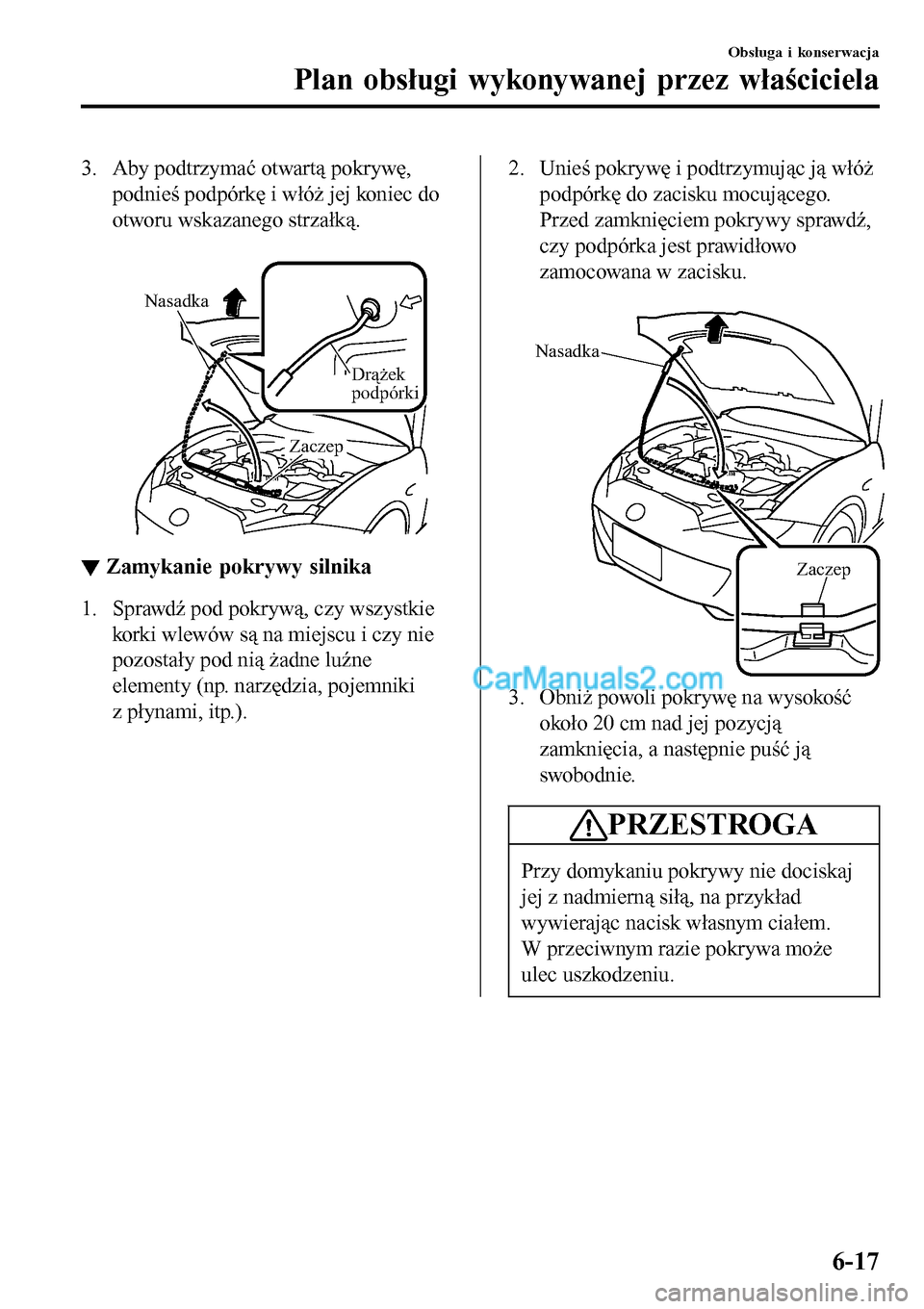

3. Aby podtrzymać otwartą pokrywę,
podnieś podpórkę i włóż jej koniec do
otworu wskazanego strzałką.

Nasadka
Drążek
podpórki
Zaczep
▼▼Zamykanie pokrywy silnika
1. Sprawdź pod pokrywą, czy wszystkie
korki wlewów są na miejscu i czy nie
pozostały pod nią żadne luźne
elementy (np. narzędzia, pojemniki
z płynami, itp.).
2. Unieś pokrywę i podtrzymując ją włóż
podpórkę do zacisku mocującego.
Przed zamknięciem pokrywy sprawdź,
czy podpórka jest prawidłowo
zamocowana w zacisku.

Zaczep Nasadka
3. Obniż powoli pokrywę na wysokość
około 20 cm nad jej pozycją
zamknięcia, a następnie puść ją
swobodnie.
PRZESTROGA
Przy domykaniu pokrywy nie dociskaj
jej z nadmierną siłą, na przykład
wywierając nacisk własnym ciałem.
W przeciwnym razie pokrywa może
ulec uszkodzeniu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-17

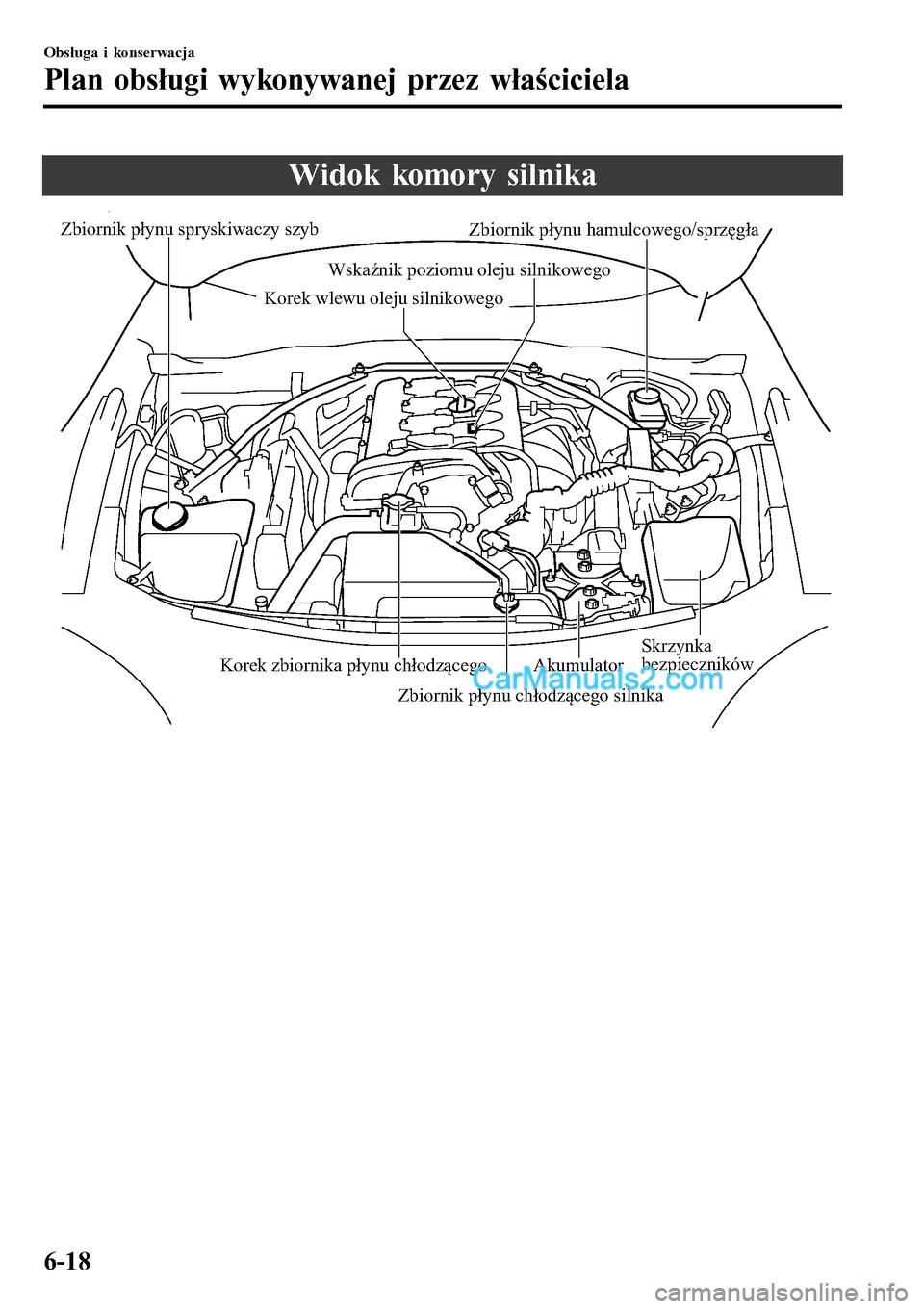

Widok komory silnika
Zbiornik płynu spryskiwaczy szyb
Zbiornik płynu hamulcowego/sprzęgła
Wskaźnik poziomu oleju silnikowego
Akumulator
Skrzynka
bezpiecznikówKorek zbiornika płynu chłodzącego
Zbiornik płynu chłodzącego silnika Korek wlewu oleju silnikowego
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-18

Olej silnikowy
UWAGA
Wymiana oleju silnikowego powinna być wykonana przez specjalistyczny serwis,
zalecamy Autoryzowaną Stację Obsługi Mazdy.
▼Zalecany olej
Aby przestrzegać harmonogramu przeglądów okresowych (strona 6-4) i uchronić silnik
przed uszkodzeniami spowodowanymi przez niewystarczające smarowanie, niezwykle
ważne jest stosowanie oleju silnikowego o właściwej specyfikacji. Nie stosuj olejów, które
nie spełniają poniższych parametrów ani wymogów. Zastosowanie nieodpowiedniego oleju
może spowodować uszkodzenie silnika, które nie jest objęte Gwarancją Mazdy.

Zakres temperatur, SAE – klasa lepkości
Olej silnikowy Mazda Original Oil Ultra 5W-30
API SL/SM/SN lub ACEA A3/A5 Olej silnikowy Mazda Original Oil Supra 0W-20
Alternatywne parametry olejuZalecane oleje
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Klasa
5W-30 0W-20
Europa
Klasa
API SG/SH/SJ/SL/SM/SN lub
ILSAC GF-II/GF-III/GF-IV/GF-VZakres temperatur, SAE – klasa lepkości
–30 –20 –10 0
1020 30
40
–200
2040
60
80100
–40
–40
Poza Europą
Lepkość oleju silnikowego lub gęstość wpływa na zużycie paliwa i działanie silnika
w niskich temperaturach (uruchomienie i przepływ oleju).
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-19

Olej silnikowy o niskiej lepkości wpływa na lepszą ekonomikę zużycia paliwa i osiągi
w niskich temperaturach.

Przy wyborze oleju przed jego wymianą należy wziąć pod uwagę zakres temperatur,
w jakich eksploatowany będzie samochód.
Następnie wybierz z tabeli klasę lepkości oleju.
PRZESTROGA
Używanie olejów o lepkości innej niż zalecana dla specyficznych zakresów temperatur,
może spowodować uszkodzenie silnika.
UWAGA
Podczas normalnych warunków jazdy wszystkie silniki zużywają olej silnikowy.
Zużycie oleju silnikowego może wynosić 0,8 l/1.000 km. Może to być spowodowane
odparowaniem, wewnętrzną wentylacją i spalaniem oleju silnikowego podczas pracy
silnika. Zużycie oleju może być wyższe, gdy silnik jest nowy, co wynika z procesu
docierania się silnika. Zużycie oleju zależy także od prędkości obrotowej i obciążenia
silnika. W ekstremalnych warunkach jazdy zużycie oleju silnikowego może być wyższe.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-20
