System i-ELOOP*
System i-ELOOP to rekuperacyjny układ hamulcowy. Gdy wciskasz pedał hamulca lub
korzystasz z hamowania silnikiem, wytworzona energia kinetyczna jest przekształcana przez
generator elektryczny na energię elektryczną, a przekształcona energia elektryczna jest
magazynowana w ładowalnym akumulatorze (kondensator i akumulator). Zmagazynowana
energia elektryczna jest wykorzystywana do ładowania akumulatora i urządzeń
elektrycznych samochodu.
•Generatorem energii elektrycznej jest alternator o zmiennym napięciu, który przekształca
energię kinetyczną na energię elektryczną i może skutecznie generować prąd w zależności
od warunków panujących w samochodzie.
•Kondensator jest wykorzystywany do szybkiego magazynowania dużej ilości energii
elektrycznej, która może być szybko wykorzystana.
•Będąca elementem tego układu przetwornica DC-DC zmniejsza zmagazynowaną energię
elektryczną do napięcia, jakiego wymagają urządzenia elektryczne samochodu.
Urządzenia elektryczne
samochodu
Urządzenia elektryczne
samochodu
Hamowanie / zwalnianie
PrzyspieszanieRekuperacja
energii
ŁadowanieAkumulator
Akumulator Energia
Energia Silnik
Alternator
zmiennego
napięcia
Alternator
zmiennego
napięcia Silnik
Koło KołoKondensator
KondensatorPrzetwornica DC-DC
Przetwornica DC-DC
Energia kinetyczna
Moc elektryczna
Podczas jazdy
System i-ELOOP
4-92*Wybrane wersje.

Alternator
zmiennego
napięcia
Kondensator Przetwornica DC-DC
PRZESTROGA
Przez poniższe elementy przepływa prąd o wysokim natężeniu, nie należy ich więc
dotykać.
•Alternator zmiennego napięcia
•Przetwornica DC-DC
•Kondensator
UWAGA
•W zależności od sposobu korzystania z urządzeń elektrycznych samochodu może
wystąpić różnica w zużyciu paliwa.
•W razie konieczności pozbycia się kondensatora zawsze konsultuj się ze specjalistą,
zalecamy Autoryzowane Stacje Obsługi Mazdy.
Z informacjami szczegółowymi można zapoznać się na następującej stronie:
http://mazda.com/recycle/capa/
Podczas jazdy
System i-ELOOP
4-93

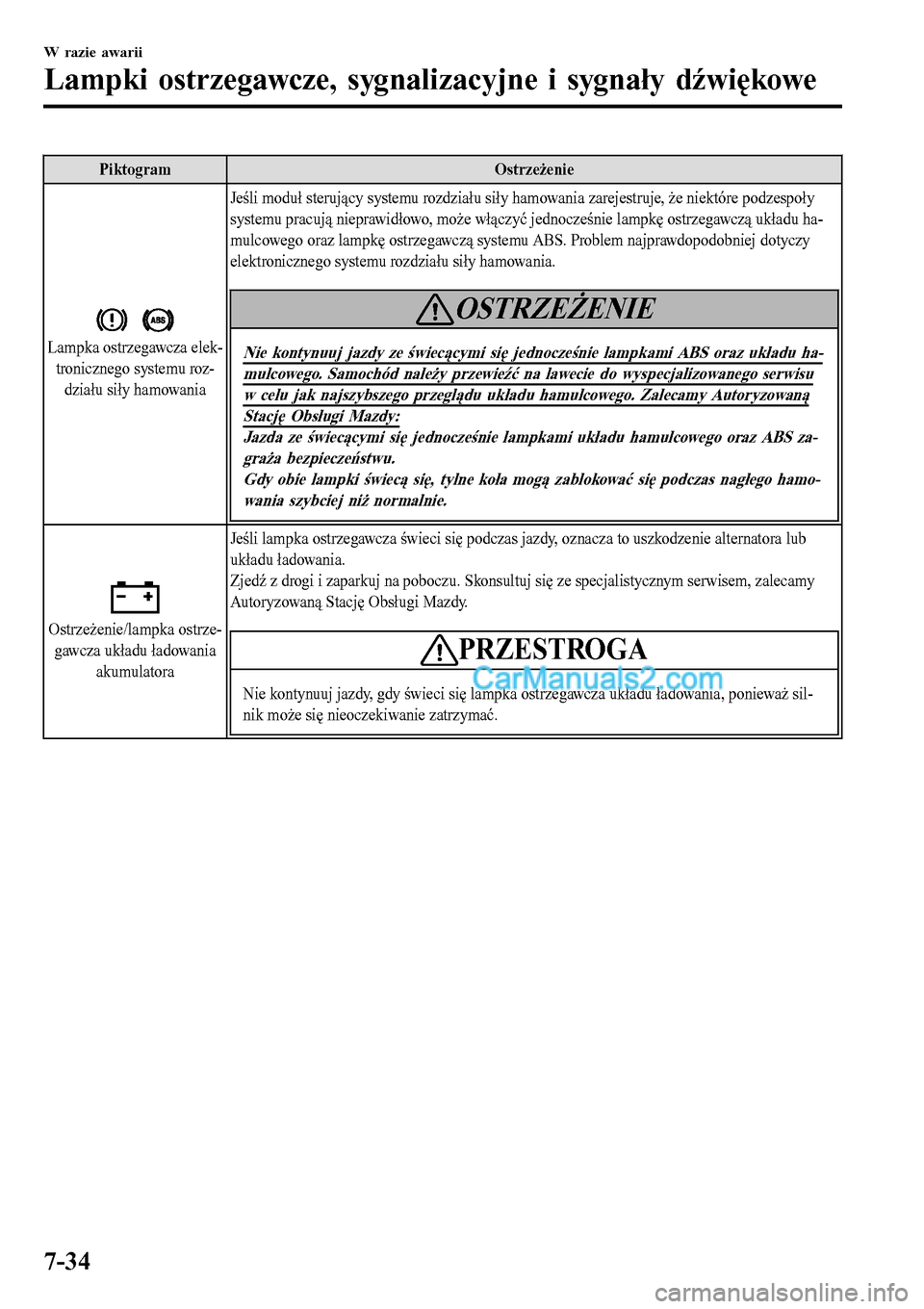

Piktogram Ostrzeżenie
Lampka ostrzegawcza elek-
tronicznego systemu roz-
działu siły hamowaniaJeśli moduł sterujący systemu rozdziału siły hamowania zarejestruje, że niektóre podzespoły
systemu pracują nieprawidłowo, może włączyć jednocześnie lampkę ostrzegawczą układu ha-
mulcowego oraz lampkę ostrzegawczą systemu ABS. Problem najprawdopodobniej dotyczy
elektronicznego systemu rozdziału siły hamowania.
OSTRZEŻENIE
Nie kontynuuj jazdy ze świecącymi się jednocześnie lampkami ABS oraz układu ha-mulcowego. Samochód należy przewieźć na lawecie do wyspecjalizowanego serwisuw celu jak najszybszego przeglądu układu hamulcowego. Zalecamy AutoryzowanąStację Obsługi Mazdy:Jazda ze świecącymi się jednocześnie lampkami układu hamulcowego oraz ABS za-
graża bezpieczeństwu.
Gdy obie lampki świecą się, tylne koła mogą zablokować się podczas nagłego hamo-
wania szybciej niż normalnie.
Ostrzeżenie/lampka ostrze-
gawcza układu ładowania
akumulatoraJeśli lampka ostrzegawcza świeci się podczas jazdy, oznacza to uszkodzenie alternatora lub
układu ładowania.
Zjedź z drogi i zaparkuj na poboczu. Skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
PRZESTROGA
Nie kontynuuj jazdy, gdy świeci się lampka ostrzegawcza układu ładowania, ponieważ sil-
nik może się nieoczekiwanie zatrzymać.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-34
