5. Wyjmij zaczepy i podsufitkę.
6. Delikatnie naciśnij przednią krawędź
przedniej części dachu z zewnątrz
samochodu, aby całkowicie zamknąć
przednią część dachu.
7. Zmontuj krótką końcówkę klucza
imbusowego (małego) z zębatką
(zestawem narzędzi).
Klucz imbusowy
w kształcie litery L
(mały)Zębatka (zestaw
narzędzi)
8. Włóż końcówkę zębatki (zestawu
narzędzi) do otworu obok
motoreduktora górnej blokady, mając
klucz imbusowy zmontowany
z zębatką.
Motoreduktor
górnej blokady
Zębatka
(zestaw narzędzi)
PRZESTROGA
Włóż zębatkę (zestaw narzędzi) tak, aby
pewnie stykała się z motoreduktorem
górnej blokady. Jeśli zębatka (zestaw
narzędzi) nie będzie pewnie włożona,
może odpaść i ulec uszkodzeniu.
9. Obróć kluczem imbusowym i przesuń
zaczep w kierunku zablokowania tak,
aby powstała wystarczająca przestrzeń
na otwór w podsufitce, by umocować
ją do zaczepu.
Odblo-
kowane
Odblokowane
ZablokowaneZablokowane
W razie awarii
Gdy dachu nie można zamknąć
7-69

UWAGA
Obracanie zębatką (zestawem narzędzi)
wymaga pewnego wysiłku ze względu
na opór silnika. Obracaj kluczem
imbusowym powoli.
10. Włóż zaczep do otworu w podsufitce.
Zaczep
Podsufitka
11. Obróć kluczem imbusowym (małym)
i zębatką (zestawem narzędzi)
w kierunku przeciwnym do ruchu
wskazówek zegara i umocuj zaczep po
stronie nadwozia samochodu.
UWAGA
Dźwignia blokady górnej zostaje
całkowicie umocowana po stronie
nadwozia samochodu (zablokowana),
w miejscu, w którym zęby zębatki
(zestawu narzędzi) stykają się ze
wspornikiem.

Zębatka (zestaw
narzędzi)
Wspornik
12. Podnieś tylną stronę podsufitki, gdy
jest ona zawieszona na zaczepie
włożonym w otwór.
W razie awarii
Gdy dachu nie można zamknąć
7-70

13. Zainstaluj podsufitkę do przedniej
części dachu, stosując w dwóch
miejscach zaczepy.
UWAGA
Zaczepy w pięciu punktach w przedniej
części podsufitki nie są zakładane. Nie
zgub tych zaczepów, ponieważ będą
one potrzebne podczas serwisowania
w Autoryzowanej Stacji Obsługi
Mazdy.
14. Od wnętrza samochodu zainstaluj
pokrywy prawych i lewych mocowań.
Pokrywa mocowań
Zamykanie tylnej części dachu
PRZESTROGA
•Tylną część dachu zamykaj powoli.
Jeśli tylna część dachu zostanie
zamknięta szybko, może zostać
przytrzaśnięta dłoń lub inna część
ciała, co może skutkować poważnymi
obrażeniami.
•Nie próbuj dociskać tylnej części
dachu na siłę. Naciskanie na siłę na
tylną część dachu może uszkodzić
elementy samochodu.
1. Złóż linę na połowę i zaczep ją do
sworznia łączącego w tylnej części
dachu.
LinaSworzeń
łączący
2. Wykonaj tę samą procedurę po drugiej
stronie.
3. Zamykaj tylną część dachu jednolicie
po obu stronach. Do wykonania tej
czynności potrzebne są dwie osoby
dorosłe, po jednej z każdej strony
samochodu.
W razie awarii
Gdy dachu nie można zamknąć
7-71

PRZESTROGA
Zamykaj tylną część dachu tak, aby
znajdowała się możliwie na tej samej
wysokości po jej prawej i lewej stronie.
Jeśli tylna część dachu będzie
zamykana nierówno po prawej i lewej
stronie, może ulec odkształceniu
mechanizm łączący.
4. Powoli zamknij tylną część dachu,
lekko ciągnąc za linę jedną ręką tak,
aby lina nie odczepiła się.
Lina
UWAGA
Poprowadź linę do tyłu przez szczelinę
pomiędzy tylną częścią dachu
a pokrywą bagażnika.
5. Jedna osoba naciska na tylną część
dachu w dół, a druga osoba ciągnie
mocno za linę prosto do tyłu,
w kierunku tyłu samochodu, dopóki
nie będzie słychać dźwięku kliknięcia.
Lina
UWAGA
•Tylna część dachu będzie całkowicie
zablokowana, jeśli pozycja, w której
lina jest zaczepiona, będzie się
znajdować w tylnej części rowka
wspornika w kierunku tyłu
samochodu, jak pokazano na
rysunku, patrząc od wnętrza
samochodu.
Lina
Sworzeń łączący
W razie awarii
Gdy dachu nie można zamknąć
7-72

•Jeśli tylna część dachu nie będzie
całkowicie zablokowana, pokrywa
bagażnika nie otworzy się, nawet
w przypadku użycia przycisku
zwalniania zdalnego (zależnie od
wyposażenia), przycisku
elektrycznego otwierania bagażnika
lub przycisku pokrywy bagażnika na
nadajniku.
6. Wykonaj tę samą procedurę po drugiej
stronie.
7. Otwórz bagażnik i przywiąż linę do
zawiasu pokrywy bagażnika.
Zawias
Lina
8. Przywiąż linę po drugiej stronie w ten
sam sposób.
9. Zamknij pokrywę bagażnika.
Po ukończeniu procedury
Po ukończeniu procedury możliwie jak
najszybciej zwróć się jak najszybciej do
Autoryzowanej Stacji Obsługi Mazdy
w celu sprawdzenia dachu.
OSTRZEŻENIE
Prowadź samochód z prędkością 40
km/h lub niższą, dopóki dach nie
zostanie sprawdzony
w Autoryzowanej Stacji Obsługi
Mazdy:
Przednia część dachu może otworzyć
się podczas jazdy i doprowadzić do
wypadku.
W razie awarii
Gdy dachu nie można zamknąć
7-73

MEMO
7-74

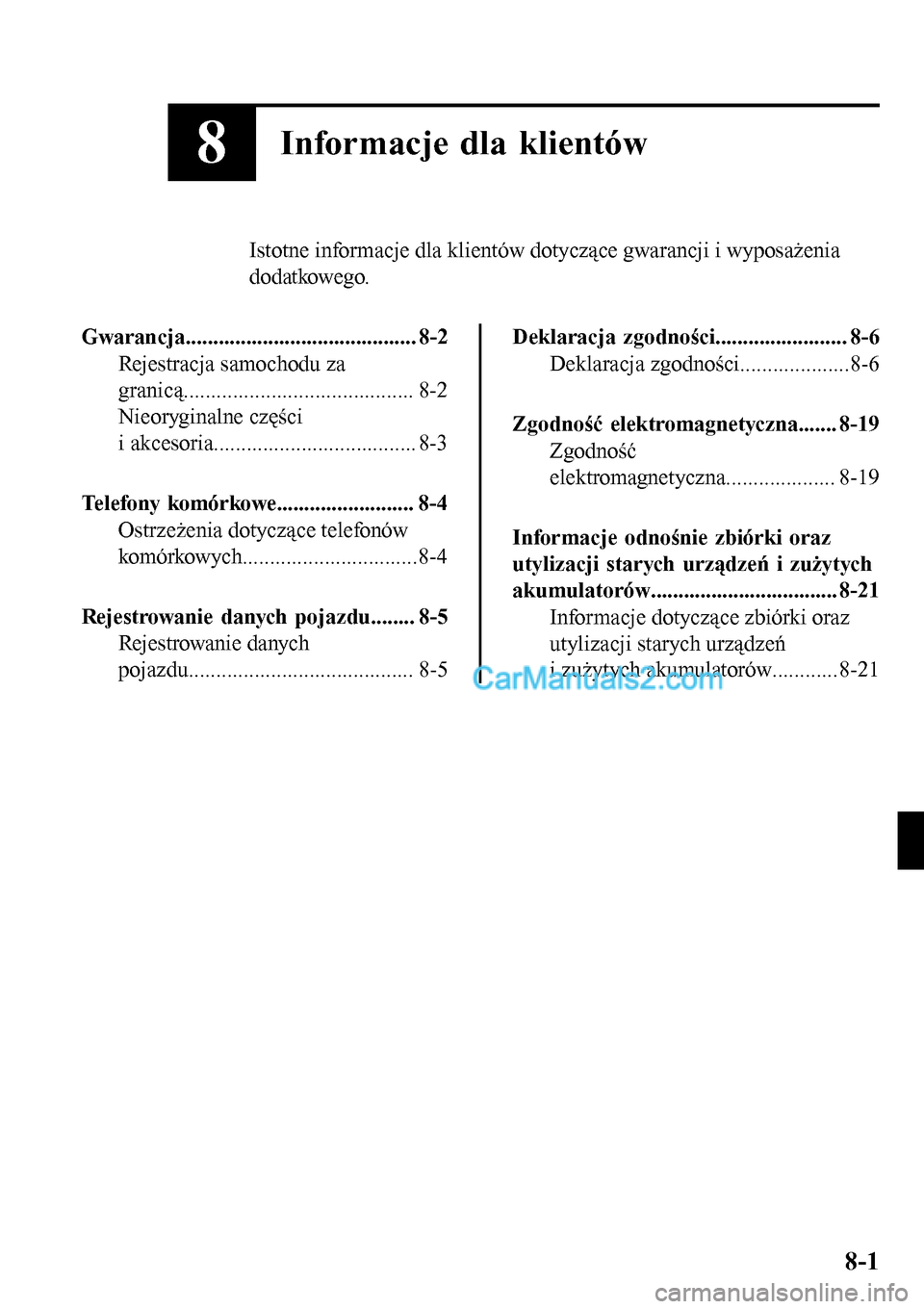

8Informacje dla klientów
Istotne informacje dla klientów dotyczące gwarancji i wyposażenia
dodatkowego.
Gwarancja.......................................... 8-2
Rejestracja samochodu za
granicą.......................................... 8-2
Nieoryginalne części
i akcesoria..................................... 8-3
Telefony komórkowe......................... 8-4
Ostrzeżenia dotyczące telefonów
komórkowych................................8-4
Rejestrowanie danych pojazdu........ 8-5
Rejestrowanie danych
pojazdu......................................... 8-5
Deklaracja zgodności........................ 8-6
Deklaracja zgodności....................8-6
Zgodność elektromagnetyczna....... 8-19
Zgodność
elektromagnetyczna.................... 8-19
Informacje odnośnie zbiórki oraz
utylizacji starych urządzeń i zużytych
akumulatorów.................................. 8-21
Informacje dotyczące zbiórki oraz
utylizacji starych urządzeń
i zużytych akumulatorów............8-21
8-1

Rejestracja samochodu za granicą
Przepisy obowiązujące poza granicami kraju mogą wymagać spełniania przez pojazd
specyficznych norm dotyczących emisji spalin i bezpieczeństwa kraju, w którym pojazd
będzie eksploatowany. W konsekwencji, może zajść potrzeba dokonania modyfikacji na
koszt właściciela, wynikających z lokalnych przepisów.
Dodatkowo, powinieneś zwrócić uwagę na poniższe kwestie:
W innym kraju mogą wystąpić duże trudności ze znalezieniem zadowalającej obsługi
serwisowej, a nawet jej całkowitym brakiem.

Może się okazać, że niedostępne jest także paliwo przewidziane dla Twojego samochodu.

Niedostępne mogą być także części zamienne, technologia oraz narzędzia konieczne do
obsługi i naprawy Twojego samochodu.

W państwie, do którego planujesz wyjazd swoim samochodem, może nie być
Autoryzowanej Stacji Obsługi Mazdy.

Gwarancja Mazdy obowiązuje tylko w wybranych krajach.
Informacje dla klientów
Gwarancja
8-2
