2017 Lexus IS300h Návod k obsluze (in Czech)

5377-3. Údržba svépomocí
7
Údržba a péče
IS300h_EE(OM53D89CZ)
●Zastavte vozidlo na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do P.
●Vypněte hybridní systém.
Výměna kola (vozidla se zvedákem)
Když vaše vozidlo zvedáte pomocí zvedáku, umístěte zvedák správně.
Nesprávné umístění může vaše vozidl o poškodit nebo způsobit zranění.
Před zvedáním vozidla
Umístění zvedáku a nářadí
Zvedák
Klika zvedáku
Šroubovák
Tažné oko
Klíč na matice kol
1
2
3
4
5

5387-3. Údržba svépomocí
IS300h_EE(OM53D89CZ)
Vyjměte kryt 12V akumulátoru. (S. 522)
Vyjměte zvedák.
Dotáhnout
Uvolnit
Pokud je zvedák upevněn příliš pev-
ně na to, aby byl uvolněn rukou, vlož- te nástroj, např. šroubovák z výbavy
vozidla, do otvoru zvedáku (část "A")
a zvedák uvolněte.
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zvedáku, což
může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo montáži a de-
montáži sněhových řetězů.
●Pro výměnu kola používejte pouze zvedák dodávaný s tímto vozidlem. Nepoužívejte ho na jiná vozi dla a nepoužívejte jiné zvedáky pro výměnu kol na tomto
vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani nepopojíždějte
s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, ne ž která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není. Pokud jsou
v blízkosti osoby, před sp uštěním je ústně varujte.
Vyjmutí zvedáku
1
2
1
2

5397-3. Údržba svépomocí
7
Údržba a péče
IS300h_EE(OM53D89CZ)
Zaklínujte kola.
Mírně povolte matice kola (jedna
otáčka).
Otáčejte částí zved áku "A" rukou, až
se drážka zvedáku dotkne zvedací-
ho místa.
Značky zvedacího místa jsou umístěny
pod panelem prahů. Označují polohy
zvedacích míst.
Výměna kola
1
KoloUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5407-3. Údržba svépomocí
IS300h_EE(OM53D89CZ)
Zvedejte vozidlo, až se kolo mírně
zvedne nad zem.
Vyjměte všechny matice kola a sa-
motné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější stranou nahoru, aby se
nepoškodil jeho povrch.
4
5
VÝSTRAHA
■Výměna kola
Dodržujte následující pokyny, abyste snížili nebezpečí usmrcení nebo vážného zranění.
●Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým klíčem na
103 N•m.
Nedodržením těchto pokynů by se matice mohly uvolnit a kola vypadnout, což by
mohlo způsobit nehodu s následkem smrtelného nebo vážného zranění.
●Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl během jízdy z kola vypadnout.

5417-3. Údržba svépomocí
7
Údržba a péče
IS300h_EE(OM53D89CZ)
Odstraňte všechny nečistoty nebo
cizí látky ze styčné plochy kola.
Pokud jsou na styčné ploše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou na přibliž-
ně stejnou hodnotu.
Otáčejte maticemi s límcem, až se
límce dotknou kola.
Spusťte vozidlo na zem.
Pevně dotáhněte každou matici kola
dvakrát nebo třikrát v pořadí podle
obrázku.
Utahovací moment: 103 N•m
Uložte zvedák a veškeré nářadí.
Nasazení kola
1
2
Disk kola
Límec
3
4
5

5427-3. Údržba svépomocí
IS300h_EE(OM53D89CZ)

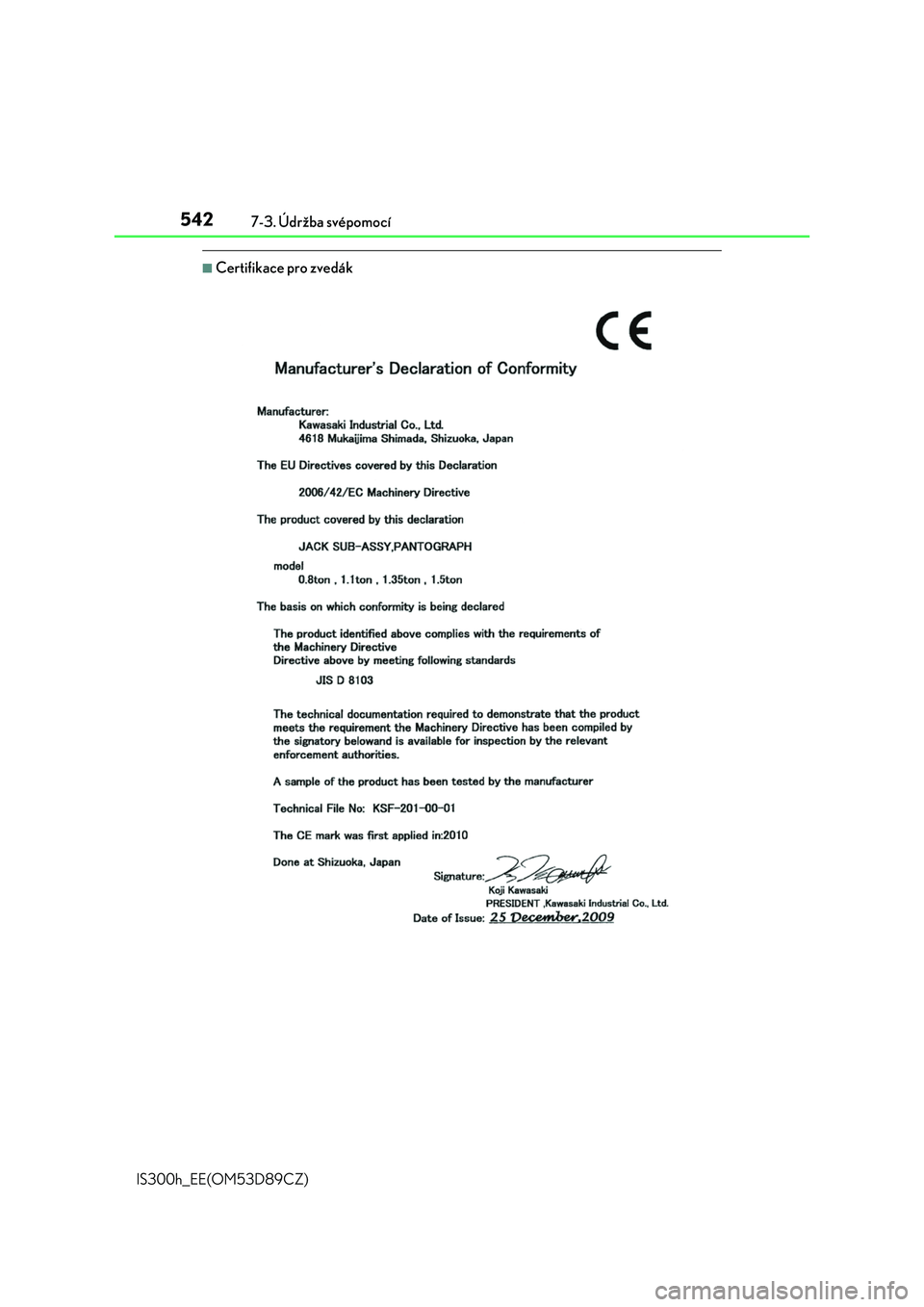

■Certifikace pro zvedák

5437-3. Údržba svépomocí
7
Údržba a péče
IS300h_EE(OM53D89CZ)
■Účinky nesprávného tlaku huštění pneumatik
Jízda s nesprávným tlakem huštění pneumatik může mít za následek následující:
●Zvýšení spotřeby paliva
●Snížení jízdního komfortu a zhoršení ovládání
●Snížená životnost pneumatik z důvodu opotřebení
●Snížení bezpečnosti
●Poškození pohonu
Pokud pneumatika vyžaduje časté dohušťování, nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Lexus, nebo kterýmkoliv spolehlivým servi-
sem.
■Pokyny pro kontrolu tlaku huštění pneumatik
Když kontrolujete tlak huštění pneumatik, dodržujte následující:
●Kontrolujte pouze tehdy, když jsou pneumatiky studené.
Pokud bylo vozidlo zaparkováno nejméně 3 hodiny, nebo jste nenajeli více než 1,5 km,
pak naměříte přesnou hodnotu tlaku huštění studených pneumatik.
●Vždy používejte měřič tlaku pneumatik.
Posouzení, zda je pneumatika správně nahuštěna, pouze jejím vzhledem je obtížné.
●Je normální, že tlak huštění pneumatik po jízdě je vyšší, protože se pneumatika zahřívá.
Nesnižujte tlak huštění pneumatik po jízdě.
●Hmotnost cestujících a zavazadel by měla být rozložena tak, aby bylo vozidlo vyváženo.
Tlak huštění pneumatik
Ujistěte se, že používáte správný tlak nahuštění pneumatik. Tlak huštění pneu-
matik by měl být kontrolován nejméně jednou za měsíc. Lexus však doporu-
čuje, aby byl tlak huštění pneumatik kontrolován jednou za dva týdny.
(S. 652)

5447-3. Údržba svépomocí
IS300h_EE(OM53D89CZ)
VÝSTRAHA
■Správné nahuštění je rozhodující pro zachování výkonu pneumatik
Udržujte pneumatiky řádně nahuštěné.
Pokud nejsou pneumatiky řádně nahuštěny, může dojít k následujícím jevům, což může
vést k nehodě s následkem smrti nebo vážného zranění:
●Nadměrné opotřebení
●Nerovnoměrné opotřebení
●Špatné ovládání
●Možnost prasknutí vyplývající z přehřátí pneumatik
●Únik vzduchu mezi pneumatikou a kolem
●Deformace kola a/nebo poškození pneumatiky
●Větší možnost poškození pneumatiky během jízdy (z důvodu překážek na silnici, na-
pojovacích profilů, ostrých hran na silnici atd.)
UPOZORNĚNÍ
■Když kontrolujete a nastavujete tlak huštění pneumatik
Ujistěte se, že jste vrátili zpět čepičky ventilků pneumatik.
Pokud není nasazena čepička ventilku, do ventilku se mohou dostat nečistoty nebo vlh-
kost a způsobit únik vzduchu, což vede ke snížení tlaku huštění pneumatiky.
