2017 Lexus IS300h Návod k obsluze (in Czech)

3294-5. Používání podpůrných jízdních systémů
4
Jízda
IS300h_EE(OM53D89CZ)
●Vodicí čáry vzdálenosti
Vizuálně zkontrolujte okolí a ob-
last za vozidlem. Na této obra-
zovce se jeví, že nákladní vozidlo
parkuje na místě . Avšak ve
skutečnosti, pokud budete couvat
do bodu , narazíte do náklad-
ního vozidla. Na obrazovce se
zdá, že je nejblíže a je
nejdále. Avšak ve skutečnosti je
vzdálenost k a stejná a
je dále než a .
2
1
13
132
13

3304-5. Používání podpůrných jízdních systémů
IS300h_EE(OM53D89CZ)
■Pokud zaznamenáte nějaké příznaky
Pokud zjistíte některý z následujících příznaků, podívejte se na pravděpodob-
nou příčinu a řešení a ověřte to.
Pokud není příznak vyřešen navrhovaným řešením, nechte vozidlo zkontrolo-
vat kterýmkoliv autorizovaným prodejcem nebo servisem Lexus, nebo kte-
rýmkoliv spolehlivým servisem.
Co byste měli vědět
Pravděpodobná příčinaŘešení
Obraz je obtížně viditelný
• Vozidlo je v tmavé oblasti
• Teplota v okolí objektivu je buď vysoká
nebo nízká
• Venkovní teplota je nízká
• Na objektivu jsou kapky vody
•Prší nebo je vlhko
• Nečistoty (bláto atd.) ulpívají na kameře
• Na kameře jsou škrábance
• Slunce nebo světlomety svítí přímo do
kamery
• Vozidlo je pod fluorescenčním světlem,
sodíkovým světlem, rtuťovým světlem
atd.
Pokud to nastane z těchto důvodů, nezna-
mená to poruchu.
Couvejte, přičemž kontrolujte okolí vozi-
dla. (Jakmile se podmínky zlepší, použijte
opět kameru.)
Obraz na obrazovce systému parkovací
kamery je možné seřídit.
(S. 383)
Obraz je rozmazaný
Špína nebo nečistoty (např. kapky vody,
sníh, bláto atd.) ulpívají na kameře.Polijte kameru velkým množstvím vody
a utřete objektiv kamery měkkým a vlhkým
hadříkem.
Obraz je vychýlený
Kamera nebo okolní oblast dostala silný
náraz.Nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem
Lexus, nebo kterýmkoliv spolehlivým
servisem.
Vodicí čáry jsou velmi vychýlené
Poloha kamery je vychýlená.
Nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem
Lexus, nebo kterýmkoliv spolehlivým
servisem.
• Vozidlo je nakloněno (těžký náklad ve
vozidle, tlak pneumatik je nízký z důvo-
du defektu, atd.)
• Vozidlo je používáno na svahu.Pokud to nastane z těchto důvodů, nezna-
mená to poruchu.
Couvejte, přičemž kontrolujte okolí vozi-
dla.

3314-5. Používání podpůrných jízdních systémů
4
Jízda
IS300h_EE(OM53D89CZ)
Čáry předpokládané dráhy se pohybují, ačkoliv je volant rovně.
V signálech ze senzoru řízení došlo k po-
ruše.Nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem
Lexus, nebo kterýmkoliv spolehlivým
servisem.
Vodicí čáry se nezobrazí
Víko kufru je otevřeno.
Zavřete víko kufru.
Pokud není tímto příznak vyřešen, nechte
vozidlo zkontrolovat kterýmkoliv autorizo-
vaným prodejcem nebo servisem Lexus,
nebo kterýmkoliv spolehlivým servisem.
Čáry předpokládané dráhy se nezobrazí
• Při opětovné instalaci akumulátoru bylo
pohybováno volantem.
• Výkon akumulátoru je nízký.
• Senzor řízení byl znovu nainstalován.
• V signálech ze senzoru řízení došlo
k poruše.Zastavte vozidlo a otočte volantem na do-
raz doleva a doprava.
Pokud není tímto příznak vyřešen, nechte
vozidlo zkontrolovat kterýmkoliv autorizo-
vaným prodejcem nebo servisem Lexus,
nebo kterýmkoliv spolehlivým servisem.
Pravděpodobná příčinaŘešení

3324-5. Používání podpůrných jízdních systémů
IS300h_EE(OM53D89CZ)
VÝSTRAHA
■Když používáte systém parkovací kamery
Parkovací kamera je doplňkové zařízení určené k tomu, aby pomáhalo řidiči při couvání.
Když couváte, zkontrolujte vizuálně prostor za vozidlem a v okolí vozidla, než začnete.
Dodržujte následující pokyny, abyste zabránili nehodě, která by vedla ke smrtelným
nebo vážným zraněním.
●Nikdy se při couvání nespoléhejte plně na parkovací kameru. Obraz a poloha vodi-
cích čar zobrazených na obrazovce se mohou lišit od skutečného stavu.
Buďte pozorní, stejně jako při couvání s kterýmkoliv jiným vozidlem.
●Couvejte pomalu, přičemž sešlápnutím brzdového pedálu ovládejte rychlost vozidla.
●Pokud to vypadá, že narazíte do blízkých vozidel, překážek, lidí nebo najedete na
krajnici, sešlápněte brzdový pedál, abyste vozidlo zastavili.
●Uvedené instrukce jsou pouze návodem.
Kdy a o kolik otočit volant se bude při parkování lišit podle dopravních podmínek, sta-
vu vozovky, stavu vozidla atd. Je nezbytné mít toto na paměti předtím, než použijete
parkovací systém.
●Při parkování se ujistěte, že se na parkovací místo vaše vozidlo vejde, než na něj zač-
nete manévrovat.
●Nepoužívejte parkovací kameru v následujících případech:
• Na zledovatělých nebo kluzkých površích, nebo ve sněhu
• Když používáte sněhové řetězy nebo rezervní kola
• Když není víko kufru úplně zavřeno
• Na silnicích, které nejsou rovné nebo přímé, např. zatáčky nebo svahy.
●Při nízkých teplotách může obrazovka ztmavnout nebo obraz může zblednout. Ob-
raz by se mohl zdeformovat, když se vozidlo pohybuje, nebo obraz na obrazovce ne-
musí být vidět. Před zahájením manévrování zkontrolujte prostor kolem celého
vozidla přímo vizuálně a pomocí zrcátek.
●Pokud je změněn rozměr pneumatik, poloha vodicích čar zobrazených na obrazovce
se může změnit.
●Tato kamera používá speciální objektiv. Vzdálenosti mezi objekty a chodci, které se
ob jeví n a obr az e z ob raz en é m n a o bra zov c e, se b udo u lišit od s kute čn ýc h v zd ále n ostí.
(S. 326)
●Režim zobrazení čar předpokládané dráhy: Pokud je volant nastaven rovně a vodicí
čáry šířky vozidla a čáry předpokládané dráhy nejsou souběžné, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Lexus, nebo kte-
rýmkoliv spolehlivým servisem.

3334-5. Používání podpůrných jízdních systémů
4
Jízda
IS300h_EE(OM53D89CZ)
UPOZORNĚNÍ
■Jak používat kameru
●Systém parkovací kamery nemusí fungovat správně v následujících případech.
• Pokud něco narazí do zadní části vozidla, poloha a montážní úhel kamery se mo-
hou změnit.
• Protože má kamera vodotěsnou konstrukci, kameru neodpojujte, nerozebírejte
ani neupravujte. To může způsobit její nesprávnou činnost.
• Když čistíte objektiv kamery, polijte kameru velkým množstvím vody a utřete ji
měkkým a vlhkým hadříkem. Silné drhnutí objektivu kamery by mohlo způsobit
poškrábání objektivu kamery a neschopnost přenášet jasný obraz.
• Nepoužívejte organická ředidla, vosk, čistič oken nebo povlaky skla na povrch ka-
mery. Pokud se tak stane, co nejdříve tyto látky otřete.
• Pokud se rychle změní teplota, např., když je v chladném počasí vozidlo polito hor-
kou vodou, nemusí systém fungovat normálně.
• Když umýváte vozidlo, nestříkejte proudem vody na kameru nebo do okolí kame-
ry. Tím by mohlo dojít k poruše kamery.
• Když je kamera použita při fluorescenčním světle, sodíkovém světle nebo rtuťo-
vém světle atd., světla a osvětlené oblasti mohou blikat.
●Nevystavujte kameru silným nárazům, protože by to mohlo způsobit poruchu.
Pokud k tomu dojde, nechte vozidlo co nejdříve zkontrolovat u kteréhokoliv autorizo-
vaného prodejce nebo v servisu Lexus, nebo v kterémkoliv spolehlivém servisu.

3344-5. Používání podpůrných jízdních systémů
IS300h_EE(OM53D89CZ)
Blind Spot Monitor je systém, který má 2 funkce:
●Funkce BSM (Blind Spot Monitor)
Pomáhá řidiči učinit rozhodnutí, když mění jízdní pruhy
●Funkce RCTA (Rear Crossing Traffic Alert)
Pomáhá řidiči při couvání
Tyto funkce používají stejné senzory.
BSM (Blind Spot Monitor)

: Je-li ve výbavě
Přehled systému Blind Spot Monitor

3354-5. Používání podpůrných jízdních systémů
4
Jízda
IS300h_EE(OM53D89CZ)
Hlavní spínač BSM
Stisknutím tohoto spínače systém zapnete nebo vypnete. Když je spínač zapnut, indi-
kátor spínače se rozsvítí a zazní bzučák. Společný spínač pro funkci BSM a funkci
RCTA.
Indikátory na vnějším zpětném zrcátku
Funkce BSM:
Když je ve slepém úhlu detekováno vozidl o, indikátor na vnějším zpětném zrcátku se
rozsvítí, když páčka směrových světel není ovládána. Pokud je ovládána páčka smě- rových světel směrem k detekované straně, indikátor na vnějším zpětném zrcátku
bliká.
Funkce RCTA: Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozidla, oba indi-
kátory na vnějších zpětný ch zrcátkách budou blikat.
Bzučák RCTA (funkce RCTA)
Pokud je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozidla, bude znít bzučák. Bzučák zazní ta ké na přibližně 1 sekundu ihned poté, co je ovládána
funkce BSM, aby se systém zapnul.
Zobrazení na obrazovce monitoru (funkce RCTA)
Pokud je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozidla, na ob- razovce monitoru se zobrazí ikona RCTA ( S. 344).
Tento obrázek ukazuje příklad vozidla blížíc ího se z levé strany k zádi vozidla.
1
2
3
4

3364-5. Používání podpůrných jízdních systémů
IS300h_EE(OM53D89CZ)

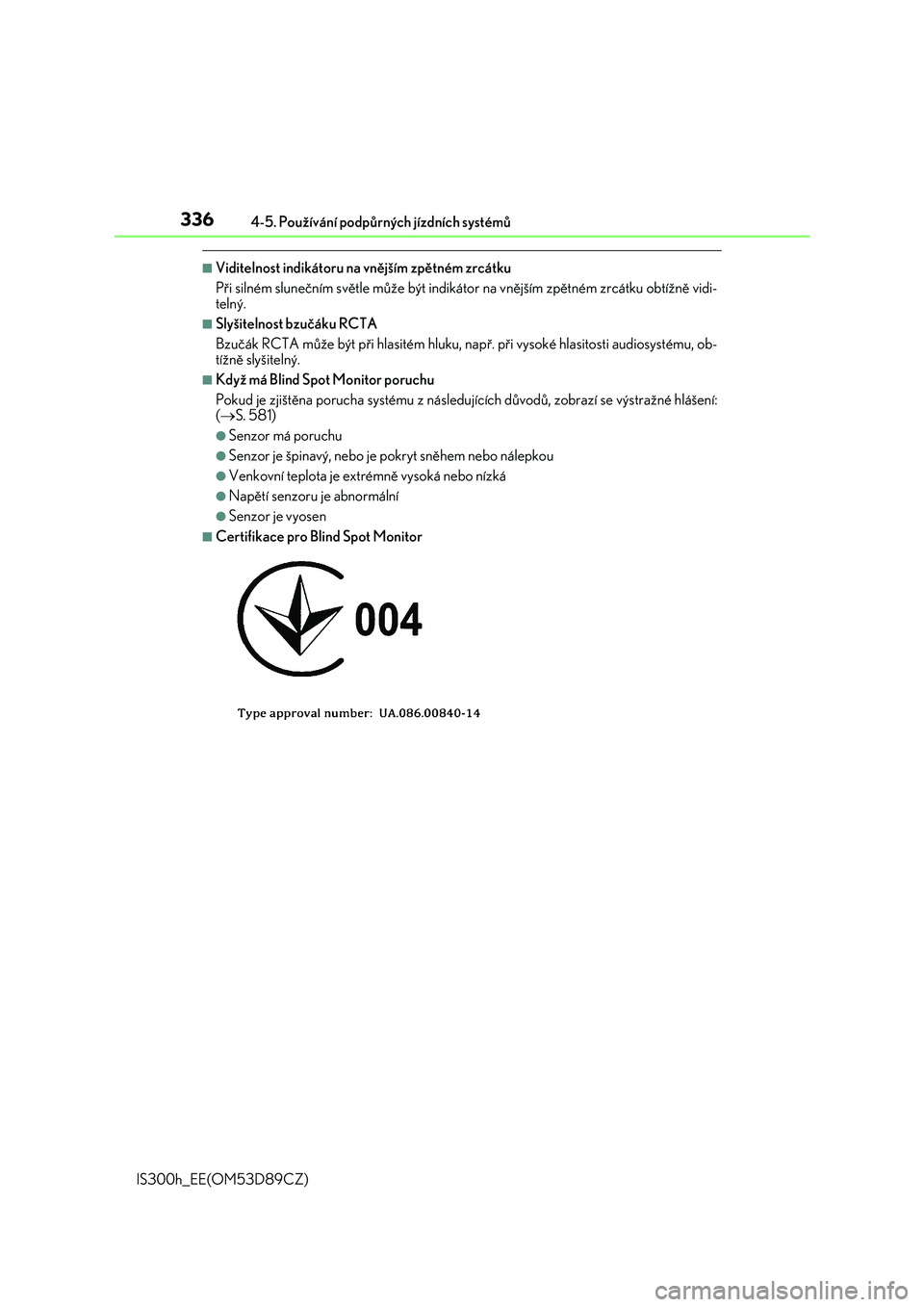

■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být indiká tor na vnějším zpětném zrcátku obtížně vidi-
telný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasitém hluku, na př. při vysoké hlasitosti audiosystému, ob-
tížně slyšitelný.
■Když má Blind Spot Monitor poruchu
Pokud je zjištěna porucha systému z následu jících důvodů, zobrazí se výstražné hlášení:
( S. 581)
●Senzor má poruchu
●Senzor je špinavý, nebo je pokryt sněhem nebo nálepkou
●Venkovní teplota je extrémně vysoká nebo nízká
●Napětí senzoru je abnormální
●Senzor je vyosen
■Certifikace pro Blind Spot Monitor
