2017 JEEP GRAND CHEROKEE Návod k použití a údržbě (in Czech)

VAROVÁNÍ!
• Při opětovném připojování kabelů
k akumulátoru je nezbytné, aby byl
kladný kabel připojen ke kladné svorce
a záporný kabel k záporné svorce.
Svorky akumulátoru jsou označeny
kladným (+) a záporným (-) znamén-
kem a jsou vyznačeny na skříni akumu-
látoru. Kabelové svorky musí být
k pólům pevně připevněny a nesmí být
zkorodované.
• Pokud použijete „rychlonabíječku“ pro
akumulátor umístěný ve vozidle, před
připojením nabíječky k akumulátoru
odpojte oba kabely akumulátoru vozi-
dla. Nepoužívejte „rychlonabíječku“
k vytvoření napětí pro startování
motoru.
SERVIS POSKYTOVANÝ
DEALEREM
Autorizovaný dealer má kvalifikovaný ser-
visní personál, speciální nástroje a vybavení
k provádění veškerých servisních prací
odborným způsobem. K dispozici jsou ser-visní příručky, které obsahují podrobné ser-
visní informace k vozidlu. Než se sami poku-
síte o provádění servisu, přečtěte si tyto
servisní příručky.
POZNÁMKA:
Záměrně prováděné změny v systému řízení
emisí mohou být důvodem zrušení záruky
a mohou být stíhány a pokutovány.
UPOZORNĚNÍ!
Při provádění servisu motorového vozidla
může dojít k vážnému úrazu. Provádějte
jen ty servisní práce, pro které máte zna-
losti a správné vybavení. Pokud máte
pochyby o tom, zda jste schopni servisní
práci provést, vezměte vozidlo ke kvalifi-
kovanému mechanikovi.
Údržba klimatizace
Aby se dosáhlo co nejlepší výkonnosti klima-
tizace, je nutné ji pokaždé na začátku léta
nechat zkontrolovat autorizovaným deale-
rem a nechat provést její servis. Tento servisby měl zahrnovat čištění žeber zkapalňo-
vače a zkoušku výkonnosti. Mělo by přitom
být zkontrolováno rovněž napnutí hnacího
řemene.
UPOZORNĚNÍ!
• Pro systém klimatizace používejte
pouze chladicí média a maziva kompre-
soru schválená výrobcem. Některá
neschválená chladicí média jsou hoř-
lavá a mohou explodovat a způsobit
vám zranění. Jiná neschválená chladicí
média nebo maziva mohou způsobit
poruchu systému, vyžadující nákladné
opravy. Viz podrobnější informace
o záruce v záruční knížce.
• Systém klimatizace obsahuje chladicí
médium, které je pod vysokým tlakem.
Doplňování chladicího média a veškeré
opravy vyžadující odpojení vedení musí
provádět zkušený technik. Zabrání se
tak riziku úrazu nebo poškození sys-
tému.
279

VAROVÁNÍ!
V systému klimatizace nepoužívejte che-
mické proplachovací prostředky, neboť
chemikálie mohou poškodit součásti kli-
matizace. Na takové poškození se
nevztahuje Omezená záruka na nové
vozidlo.
Výměna filtru klimatizace (vzduchový
filtr klimatizace)
Správné intervaly údržby viz podkapitola
„Plánovaná údržba“ v této kapitole.
UPOZORNĚNÍ!
Nedemontujte vzduchový filtr kabiny,
když vozidlo běží nebo když je zapalování
v režimu ACC (Příslušenství) nebo ON/
RUN (Zapnuto/chod). Pokud je demonto-
vaný vzduchový filtr kabiny a ventilátor je
zapnutý, může dojít ke kontaktu ventilá-
toru s rukama a může vhánět do očí prach
a špínu, což může způsobit zranění.Vzduchový filtr klimatizace je umístěný
v sání čerstvého vzduchu za odkládací při-
hrádkou. Při výměně filtru postupujte takto:
1. Otevřete odkládací přihrádku a vyjměte
celý její obsah.2. Na obou stranách dvířek odkládací při-
hrádky se nachází doraz odkládací při-
hrádky. Částečně zavřete dvířka odklá-
dací přihrádky a zatlačením směrem
dovnitř uvolněte doraz odkládací při-
hrádky na jedné straně. Tento postup
opakujte na opačné straně.
3. Táhněte pravou stranu dvířek odkládací
přihrádky směrem k zadní části vozidla
a odpojte dvířka odkládací přihrádky
od závěsů.
POZNÁMKA:
Při odpojování dvířek odkládací při-
hrádky od závěsů bude cítit určitý odpor.
4. Když jsou dvířka odkládací přihrádky
uvolněná, odstraňte napínací popruh
odkládací přihrádky a příchytku popruhu
tak, že posuňte příchytku směrem k čelní
straně dvířek odkládací přihrádky
a vyzvedněte příchytku z dvířek odklá-
dací přihrádky.
Odkládací přihrádka
1 – Dorazy odkládací přihrádky
2 – Napínací popruh odkládací přihrádky
3 – Dvířka odkládací přihrádky
SERVIS A ÚDRŽBA
280

5. Sejměte kryt filtru tak, že odpojte přídržný
jazýček a prostřední příchytku, kterými je
kryt filtru připevněn ke skříni klimatizace
a topení. Odpojte prostřední příchytku
zatáhnutím za dvířka směrem ven.
Vyhákněte kryt filtru na pravé straně,
abyste jej zcela demontovali.6. Vytáhněte vzduchový filtr klimatizace
rovně ze skříně.
7. Při instalaci vzduchového filtru klimati-
zace musí šipka na filtru směřovat k pod-
laze. Při instalaci krytu filtru se ujistěte,
zda přídržné jazýčky plně zapadly do
krytu.
VAROVÁNÍ!
Vzduchový filtr kabiny je označen šipkou,
která udává směr proudění vzduchu filt-
rem. Pokud filtr nenasadíte správně,
budete ho muset vyměňovat častěji.
8. Nainstalujte dvířka odkládací přihrádky
zpět na závěs dvířek odkládací přihrádky
a připevněte napínací popruh odkládací
přihrádky tím, že vložte příchytku
popruhu do odkládací přihrádky
a odsuňte příchytku od čelní strany dvířek
odkládací přihrádky.
9. Zatlačte dvířka do téměř zavřené polohy
a připojte zpět dorazy odkládací
přihrádky.POZNÁMKA:
Zkontrolujte, zda jsou závěsy dvířek
odkládací přihrádky a dorazy odkládací
přihrádky zcela připojené.
Lišty stěračů čelního skla
Gumové hrany stírátek stěračů a čelní sklo
pravidelně čistěte houbou nebo měkkým
hadrem a jemným neabrazivním čisticím
prostředkem. Tím se odstraní nánosy soli
a silničního prachu.
Dlouho trvající zapnutí stěračů na suchém
skle může způsobit poškození stírátek stě-
račů. Používáte-li stěrače k odstranění soli
nebo špíny ze suchého čelního skla, použijte
vždy ostřikovací kapalinu.
Nepoužívejte stírátka stěračů k odstranění
námrazy nebo ledu z čelního skla. Zabraňte,
aby se guma stírátka dostala do styku s rop-
nými produkty jako je motorový olej, benzin
atd.
Kryt vzduchového filtru klimatizace
1 – Přídržný jazýček
2 – Prostřední příchytka
3 – Závěs krytu filtru
281

POZNÁMKA:
Předpokládaná životnost stírátek stěračů se
liší v závislosti na geografické oblasti a čet-
nosti používání. Špatná výkonnost stírátek
se projevuje drnčením, skvrnami, pruhy
vody nebo vlhkými skvrnami. Pokud tyto
okolnosti nastanou, stírátka stěračů očistěte
nebo v případě potřeby vyměňte.
Lišty stěračů a ramena stěračů je potřeba
kontrolovat pravidelně, nikoli pouze při
výskytu problémů s výkonem stěračů. Tato
kontrola by měla zahrnovat následující
body:
• Opotřebené nebo nerovné hrany
• Cizí materiál
• Ztvrdnutí nebo popraskání
• Deformace nebo únava materiáluPokud je lišta stěrače nebo rameno stěrače
poškozené, vyměňte příslušné rameno stě-
rače nebo lištu stěrače za nový díl. Nepo-
koušejte se opravit poškozené rameno nebo
lištu stěrače.
Demontáž/montáž lišty předního stě-
rače
VAROVÁNÍ!
Nedovolte, aby rameno stěrače odskočilo
zpět proti sklu bez instalované lišty stě-
rače, jinak může dojít k poškození skla.
1. Zvedejte rameno stěrače pro zvednutí
lišty stěrače od skla, dokud nebude
rameno stěrače v maximální horní
poloze.
Lišta stěrače s uvolňovacím
jazýčkem v zajištěné poloze
1 – Stěrač
2 – Uvolňovací jazýček
3 – Rameno stěrače
SERVIS A ÚDRŽBA
282

2. Aby bylo možné oddělit lištu stěrače od
ramene stěrače, zvedněte uvolňovací
jazýček na liště stěrače a zatímco jednou
rukou přidržíte rameno stěrače, posuňte
lištu stěrače dolů směrem k základně
ramene stěrače.3. Uvolněte a demontujte lištu stěrače
z ramene stěrače přidržením ramene jed-
nou rukou a oddělením lišty od ramene
druhou rukou (přesuňte lištu k pravé
straně vozidla a oddělte ji od ramene
stěrače).4. Opatrně spusťte rameno stěrače na sklo.
Montáž předních stěračů
1. Zvedejte rameno stěrače od skla, dokud
nebude rameno stěrače v maximální
horní poloze.
2. Umístěte lištu stěrače do blízkosti háčku
na konci ramene stěrače, přičemž uvol-
ňovací jazýček stěrače musí být otevřený
a strana lišty musí směřovat nahoru a ven
od čelního skla.
3. Prostrčte háček na konci ramene otvo-
rem v liště stěrače pod uvolňovacím
jazýčkem.
4. Posuňte lištu stěrače nahoru do háčku na
rameni stěrače a otáčejte lištou, dokud
nebude v jedné rovině s ramenem stě-
rače. Sklopte uvolňovací jazýček
západky a zacvakněte jej do zajištěné
polohy. Zajištění západky bude doprová-
zeno slyšitelným kliknutím.
5. Opatrně spusťte lištu stěrače na sklo.
Lišta stěrače s uvolňovacím
jazýčkem v odjištěné poloze
1 – Lišta stěrače
2 – Uvolňovací jazýček
3 – Rameno stěrače
Lišta stěrače demontovaná
z ramene stěrače
1 – Lišta stěrače
2 – Uvolňovací jazýček
3 – Rameno stěrače
283

Demontáž/montáž lišty zadního stě-
rače
1. Zvedněte otočné víčko ramene zadního
stěrače od skla, čímž umožníte zvednutí
lišty stěrače zadního okna od skla.
POZNÁMKA:
Rameno zadního stěrače nelze zcela
zvednout od skla, dokud nejprve neuvol-
níte otočné víčko ramene stěrače. Pokud
se pokusíte zcela zvednout rameno zad-
ního stěrače, aniž byste uvolnili otočné
víčko ramene stěrače, můžete poškodit
vozidlo.2. Zcela zvedněte rameno zadního stěrače
od skla.
Zadní stěrač
1 – Otočné víčko ramene stěrače
2 – Rameno stěrače
3 – Lišta stěračeLišta stěrače ve vyklopené poloze
1 – Otočné víčko ramene stěrače
2 – Rameno stěrače
3 – Lišta stěrače
SERVIS A ÚDRŽBA
284

3. Chcete-li vyjmout lištu stěrače z ramene
stěrače, uchopte pravou rukou její spodní
hranu co nejblíže u ramene stěrače. Le-
vou rukou přidržujte rameno stěrače
a zároveň vytáhněte lištu stěrače
z ramene stěrače za její zarážku, dosta-
tečně daleko, aby vycvaknul otočný čep
lišty stěrače z objímky na konci ramene
stěrače.
POZNÁMKA:
Odpor bude doprovázen slyšitelným
cvaknutím.
4. Stále přidržujte spodní hranu lišty a jejím
posunutím směrem nahoru a ven
z ramene stěrače ji odpojte.
5. Opatrně spusťte konec ramene stěrače
na sklo.Montáž zadního stěrače
1. Zvedněte otočné víčko ramene zadního
stěrače od skla, čímž umožníte zvednutí
lišty stěrače zadního okna od skla.
POZNÁMKA:
Rameno zadního stěrače nelze zcela
zvednout od skla, dokud nejprve neuvol-
níte otočné víčko ramene stěrače. Pokud
se pokusíte zcela zvednout rameno zad-
ního stěrače, aniž byste uvolnili otočné
víčko ramene stěrače, můžete poškodit
vozidlo.
2. Zcela zvedněte rameno zadního stěrače
od skla.
3. Vložte otočný čep lišty stěrače do otvoru
na konci ramene stěrače. Uchopte jed-
nou rukou spodní konec ramene stěrače
a zatlačte lištu stěrače, aby byla v zákrytu
s ramenem stěrače, dokud nezacvakne
na místo.
4. Sklopte lištu stěrače na sklo a zacvak-
něte otočné víčko ramene stěrače zpět
na místo.
Lišta stěrače demontovaná
z ramene stěrače
1 – Rameno stěrače
2 – Lišta stěrače
285

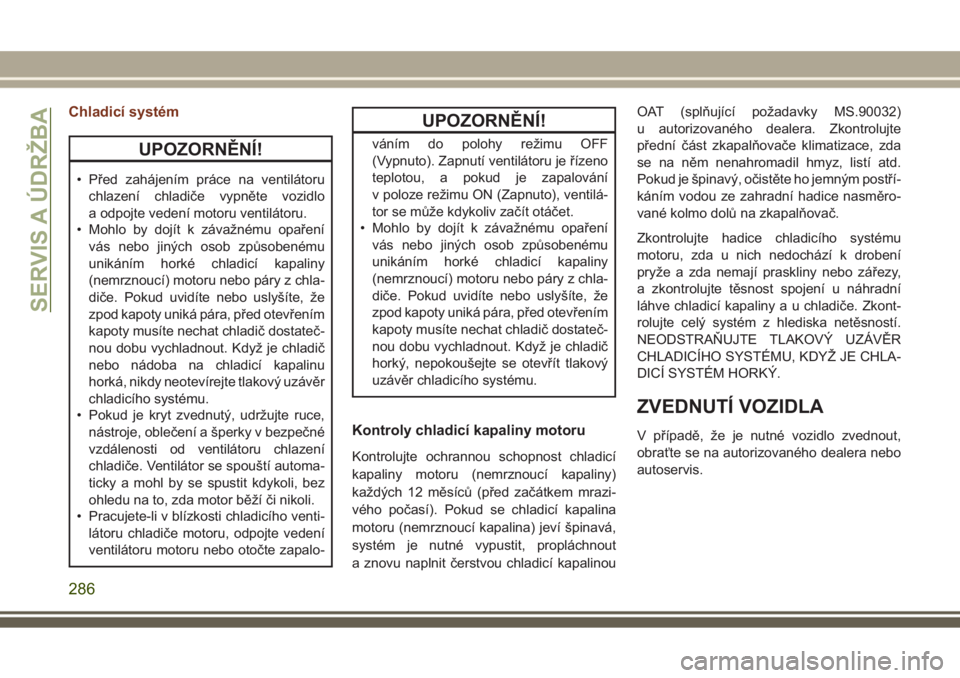

Chladicí systém
UPOZORNĚNÍ!
• Před zahájením práce na ventilátoru
chlazení chladiče vypněte vozidlo
a odpojte vedení motoru ventilátoru.
• Mohlo by dojít k závažnému opaření
vás nebo jiných osob způsobenému
unikáním horké chladicí kapaliny
(nemrznoucí) motoru nebo páry z chla-
diče. Pokud uvidíte nebo uslyšíte, že
zpod kapoty uniká pára, před otevřením
kapoty musíte nechat chladič dostateč-
nou dobu vychladnout. Když je chladič
nebo nádoba na chladicí kapalinu
horká, nikdy neotevírejte tlakový uzávěr
chladicího systému.
• Pokud je kryt zvednutý, udržujte ruce,
nástroje, oblečení a šperky v bezpečné
vzdálenosti od ventilátoru chlazení
chladiče. Ventilátor se spouští automa-
ticky a mohl by se spustit kdykoli, bez
ohledu na to, zda motor běží či nikoli.
• Pracujete-li v blízkosti chladicího venti-
látoru chladiče motoru, odpojte vedení
ventilátoru motoru nebo otočte zapalo-
UPOZORNĚNÍ!
váním do polohy režimu OFF
(Vypnuto). Zapnutí ventilátoru je řízeno
teplotou, a pokud je zapalování
v poloze režimu ON (Zapnuto), ventilá-
tor se může kdykoliv začít otáčet.
• Mohlo by dojít k závažnému opaření
vás nebo jiných osob způsobenému
unikáním horké chladicí kapaliny
(nemrznoucí) motoru nebo páry z chla-
diče. Pokud uvidíte nebo uslyšíte, že
zpod kapoty uniká pára, před otevřením
kapoty musíte nechat chladič dostateč-
nou dobu vychladnout. Když je chladič
horký, nepokoušejte se otevřít tlakový
uzávěr chladicího systému.
Kontroly chladicí kapaliny motoru
Kontrolujte ochrannou schopnost chladicí
kapaliny motoru (nemrznoucí kapaliny)
každých 12 měsíců (před začátkem mrazi-
vého počasí). Pokud se chladicí kapalina
motoru (nemrznoucí kapalina) jeví špinavá,
systém je nutné vypustit, propláchnout
a znovu naplnit čerstvou chladicí kapalinouOAT (splňující požadavky MS.90032)
u autorizovaného dealera. Zkontrolujte
přední část zkapalňovače klimatizace, zda
se na něm nenahromadil hmyz, listí atd.
Pokud je špinavý, očistěte ho jemným postří-
káním vodou ze zahradní hadice nasměro-
vané kolmo dolů na zkapalňovač.
Zkontrolujte hadice chladicího systému
motoru, zda u nich nedochází k drobení
pryže a zda nemají praskliny nebo zářezy,
a zkontrolujte těsnost spojení u náhradní
láhve chladicí kapaliny a u chladiče. Zkont-
rolujte celý systém z hlediska netěsností.
NEODSTRAŇUJTE TLAKOVÝ UZÁVĚR
CHLADICÍHO SYSTÉMU, KDYŽ JE CHLA-
DICÍ SYSTÉM HORKÝ.
ZVEDNUTÍ VOZIDLA
V případě, že je nutné vozidlo zvednout,
obraťte se na autorizovaného dealera nebo
autoservis.
SERVIS A ÚDRŽBA
286
