2017 JEEP GRAND CHEROKEE Návod k použití a údržbě (in Czech)

Systém AutoStick
AutoStick je interaktivní funkce převodovky
zajišťující ovládání manuálního řazení
a poskytující řidiči větší kontrolu nad vozi-
dlem. Funkce AutoStick umožňuje maxima-
lizovat brzdění motorem, eliminovat
nežádoucí řazení na vyšší rychlostní stupeň
a podřazování a zlepšit celkový výkon vozi-
dla. Tento systém může také poskytovat
větší kontrolu nad vozidlem při předjíždění,
při jízdě ve městě, na kluzké silnici, při jízdě
v horách, při tažení přívěsu a v mnoha dal-
ších situacích.
Funkce
Chcete-li aktivovat režim AutoStick, pře-
suňte volič převodového stupně do MA-
NUÁLNÍ (M) polohy (vedle polohy JÍZDA)
nebo klepněte na jednu z řadicích páček navolantu. Klepnutím na řadicí páčku (–) pro
vstup do režimu AutoStick přeřadí převo-
dovka na další nižší převodový stupeň,
zatímco při klepnutí na (+) pro vstup do
režimu AutoStick bude podržen aktuální pře-
vodový stupeň. Aktuálně zařazený převo-
dový stupeň se zobrazí na sdruženém pří-
stroji. V režimu AutoStick můžete používat
volič převodového stupně (v MANUÁLNÍ
poloze) nebo řadicí páčky k manuálnímu
řazení převodovky. Klepnutím na volič pře-
vodového stupně směrem dopředu (–)
během aktivované MANUÁLNÍ (M) polohy,
nebo klepnutím na řadicí páčku (–) na
volantu, přeřadí převodovka na další nižší
převodový stupeň. Klepnutím na volič smě-
rem dozadu (+) (nebo klepnutím na řadicí
páčku (+)) dojde k přeřazení na vyšší převo-
dový stupeň.
POZNÁMKA:
Řadicí páčky lze deaktivovat (nebo znovu
aktivovat dle potřeby) pomocí osobních
nastavení systému Uconnect nebo, v mode-
lech SRT, pomocí jízdních režimů.V režimu AutoStick bude převodovka řadit
nahoru nebo dolů, když řidič manuálně zvolí
(+/–) (pomocí voliče převodového stupně
nebo řadicích páček), pokud ovšem nemůže
dojít ke škubání nebo přetočení motoru. Pře-
vodovka zůstane ve zvoleném převodovém
stupni, dokud nedojde k dalšímu řazení
nahoru nebo dolů, s níže uvedenou výjim-
kou.
• Převodovka bude automaticky řadit dolů
při zpomalování vozidla (aby se předešlo
škubání motoru) a bude se zobrazovat
aktuálně zařazený převodový stupeň.
• Převodovka bude automaticky řadit dolů
na první převodový stupeň při zastavo-
vání vozidla. Po zastavení by měl řidič při
zrychlování vozidla manuálně řadit
nahoru (+).
• Stojící vozidlo můžete rozjet na první
nebo druhý převodový stupeň (nebo třetí
převodový stupeň v režimu 4LO, režimu
Snow (Sníh) nebo režimu Sand (Písek)).
Klepnutím na (+) (při zastavení) umožníte
rozjetí na druhý převodový stupeň. Roz-
jíždění na druhý nebo třetí převodový stu-
peň může být užitečné na sněhu nebo na
ledu.
Řadicí páčky
167

• Pokud by požadované podřazení způso-
bilo přetočení motoru, toto přeřazení se
neprovede.
• Při příliš nízké rychlosti vozidla bude sys-
tém ignorovat pokusy o řazení nahoru.
• Podržením zatlačené páčky (–), nebo
podržením voliče převodového stupně
v poloze (–), dojde k přeřazení převo-
dovky na další nejnižší možný převodový
stupeň při aktuální rychlosti vozidla.
• Je-li aktivován režim AutoStick, řazení
převodovky bude patrnější.
• Pokud je zjištěno přehřívání, může se
systém vrátit do automatického režimu
řazení.POZNÁMKA:
Pokud je aktivován systém Selec-Speed
Control (Řízení rychlosti jízdy) nebo systém
Hill Descent Control (Ovládání jízdy ze
svahu), není režim AutoStick aktivní.
Pro deaktivaci režimu AutoStick vraťte volič
převodového stupně do polohy JÍZDA, nebo
stiskněte a podržte řadicí páčku (+) (pokud
je volič převodového stupně již v poloze
JÍZDA), dokud se ve sdruženém přístroji
opět nezobrazí „D“. Můžete kdykoli řadit
v režimu AutoStick nebo mimo něj, aniž
byste sundali nohu z plynového pedálu.
UPOZORNĚNÍ!
Na kluzkém povrchu nepodřazujte za
účelem přídavného brzdění motorem.
Hnací kola by mohla ztratit přilnavost,
vozidlo by mohlo dostat smyk a mohlo by
dojít k nehodě nebo k úrazu.
REŽIM SPORT – POKUD JE
SOUČÁSTÍ VÝBAVY
Vozidlo je vybaveno funkcí režim Sport
(Sportovní). Tento režim je nastavením kon-
figurace pro typické milovníky sportovní
jízdy. Systémy motoru, převodovky a řízení
jsou všechny nastavené na jejich SPOR-
TOVNÍ nastavení. Sportovní režim posky-
tuje vylepšenou odezvu škrticí klapky
a upravené řazení pro posílení zážitku
Tlačítko režimu Sport (Sportovní)
STARTOVÁNÍ A PROVOZ
168

z jízdy a rovněž největší míru pocitu z řízení
vozidla. Tento režim lze aktivovat a deaktivo-
vat stisknutím tlačítka Sport na bloku spí-
načů na přístrojové desce.
POUŽITÍ POHONU ČTYŘ
KOL
Quadra-Trac I – Provozní pokyny /
opatření – pokud je součástí výbavy
Systém Quadra-Trac I jednorychlostní
(pouze rozsah HI) (Vysoký) rozdělovací pře-
vodovka, která poskytuje pohodlný nepře-
tržitý pohon čtyř kol. Nevyžaduje žádnou
interakci prováděnou řidičem. Brzdový sys-
tém řízení trakce (BTC), který kombinuje
standardní systém ABS a systém řízení
trakce, poskytuje odolnost vůči kterémukoli
kolu, které prokluzuje, tím, že umožní přenos
dalšího točivého momentu na kola s trakcí.POZNÁMKA:
Systém Quadra-Trac I není vhodný pro pod-
mínky, v kterých se nedoporučuje používat
rozsah 4WD LOW (4WD nízký rozsah). Viz
podkapitola „Doporučení pro jízdu v terénu“
v kapitole „Startování a provoz“, kde jsou
uvedeny podrobnější informace.
Quadra-Trac II – Provozní
pokyny/opatření – je-li je součástí
výbavy
Rozdělovací převodovka Quadra-Trac II je
v režimu normální jízdy 4WD AUTO plně
automatická. Rozdělovací převodovka Qua-
dra-Trac II nabízí tři polohy režimů:
• 4WD HI
• NEUTRÁL
• Rozsah 4WD LOW
Tato rozdělovací převodovka je v režimu
4WD HI (4WD vysoký rozsah) plně automa-
tická.
Pokud je požadována přídavná trakce, lze
použít polohu 4WD LOW (4WD nízký roz-
sah), v které se spojí přední a zadní hnací
hřídel a přední a zadní kola se budou otáčetstejnou rychlostí. Poloha 4WD LOW (4WD
nízký rozsah) je určena pouze pro nezpev-
něné nebo kluzké povrchy vozovky. Jízda
v poloze 4WD LOW (4WD nízký rozsah) na
zpevněném povrchu může způsobit vyšší
opotřebení pneumatik a poškození součástí
hnacího ústrojí.
Při používání vozidla při zařazené poloze
4WD LOW (4WD nízký rozsah) jsou otáčky
motoru při určité rychlosti přibližně třikrát
vyšší než v poloze 4WD HI (4WD vysoký
rozsah). Dbejte na to, abyste nepřetočili
motor a nepřekračujte rychlost 40 km/h
(25 mph).
Správný provoz vozidel s pohonem všech
čtyř kol závisí na pneumatikách stejné veli-
kosti, typu a obvodu u každého kola. Jaký-
koli rozdíl nepříznivě ovlivní řazení a může
způsobit poškození rozdělovací převodovky.
Jelikož pohon všech kol zlepšuje trakci, mají
někteří řidiči tendenci překračovat bezpeč-
nou rychlost při zatáčení a brzdění. Nejez-
děte vyšší rychlostí, než dovoluje stav
vozovky.
169

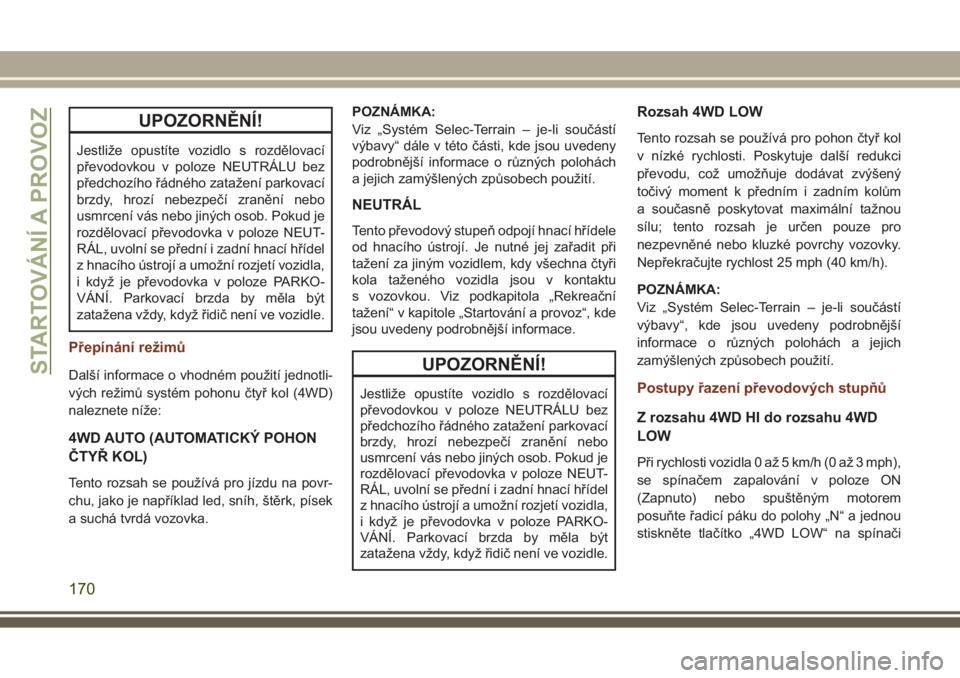

UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací
převodovkou v poloze NEUTRÁLU bez
předchozího řádného zatažení parkovací
brzdy, hrozí nebezpečí zranění nebo
usmrcení vás nebo jiných osob. Pokud je
rozdělovací převodovka v poloze NEUT-
RÁL, uvolní se přední i zadní hnací hřídel
z hnacího ústrojí a umožní rozjetí vozidla,
i když je převodovka v poloze PARKO-
VÁNÍ. Parkovací brzda by měla být
zatažena vždy, když řidič není ve vozidle.
Přepínání režimů
Další informace o vhodném použití jednotli-
vých režimů systém pohonu čtyř kol (4WD)
naleznete níže:
4WD AUTO (AUTOMATICKÝ POHON
ČTYŘ KOL)
Tento rozsah se používá pro jízdu na povr-
chu, jako je například led, sníh, štěrk, písek
a suchá tvrdá vozovka.POZNÁMKA:
Viz „Systém Selec-Terrain – je-li součástí
výbavy“ dále v této části, kde jsou uvedeny
podrobnější informace o různých polohách
a jejich zamýšlených způsobech použití.
NEUTRÁL
Tento převodový stupeň odpojí hnací hřídele
od hnacího ústrojí. Je nutné jej zařadit při
tažení za jiným vozidlem, kdy všechna čtyři
kola taženého vozidla jsou v kontaktu
s vozovkou. Viz podkapitola „Rekreační
tažení“ v kapitole „Startování a provoz“, kde
jsou uvedeny podrobnější informace.
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací
převodovkou v poloze NEUTRÁLU bez
předchozího řádného zatažení parkovací
brzdy, hrozí nebezpečí zranění nebo
usmrcení vás nebo jiných osob. Pokud je
rozdělovací převodovka v poloze NEUT-
RÁL, uvolní se přední i zadní hnací hřídel
z hnacího ústrojí a umožní rozjetí vozidla,
i když je převodovka v poloze PARKO-
VÁNÍ. Parkovací brzda by měla být
zatažena vždy, když řidič není ve vozidle.
Rozsah 4WD LOW
Tento rozsah se používá pro pohon čtyř kol
v nízké rychlosti. Poskytuje další redukci
převodu, což umožňuje dodávat zvýšený
točivý moment k předním i zadním kolům
a současně poskytovat maximální tažnou
sílu; tento rozsah je určen pouze pro
nezpevněné nebo kluzké povrchy vozovky.
Nepřekračujte rychlost 25 mph (40 km/h).
POZNÁMKA:
Viz „Systém Selec-Terrain – je-li součástí
výbavy“, kde jsou uvedeny podrobnější
informace o různých polohách a jejich
zamýšlených způsobech použití.
Postupy řazení převodových stupňů
Z rozsahu 4WD HI do rozsahu 4WD
LOW
Při rychlosti vozidla 0 až 5 km/h (0 až 3 mph),
se spínačem zapalování v poloze ON
(Zapnuto) nebo spuštěným motorem
posuňte řadicí páku do polohy „N“ a jednou
stiskněte tlačítko „4WD LOW“ na spínači
STARTOVÁNÍ A PROVOZ
170

rozdělovací převodovky. Indikátor „4WD
LOW“ na sdruženém přístroji začne blikat
a po dokončení změny režimu bude svítit
stále.POZNÁMKA:
Pokud nejsou splněny podmínky/blokování
pro aktivaci režimu nebo existuje stav pro
ochranu elektromotoru rozdělovací převo-
dovky proti vysoké teplotě, bude na displeji
sdruženého přístroje blikat hlášení „For
4x4 Low Slow Below 3 mph (5 km/h) Put
Trans in “N” Press 4 Low“ (Pro režim
4x4 LOW zpomalte pod 5 km/h (3 mph),
uveďte převodovku do polohy „N“ a stiskněte
4 Low). Viz podkapitola „Displej sdruženého
přístroje“ v kapitole „Seznámení s přístrojo-
vou deskou“, kde jsou uvedeny podrobnější
informace.
Z rozsahu 4WD LOW do rozsahu 4WD
HI
Při rychlosti vozidla 0 až 5 km/h (0 až 3 mph),
se spínačem zapalování v poloze ON
(Zapnuto) nebo spuštěným motorem
posuňte řadicí páku do polohy NEUTRÁL
a jednou stiskněte tlačítko „4WD LOW“ na
spínači rozdělovací převodovky. Indikátor
„4WD LOW“ na sdruženém přístroji začne
blikat a po dokončení změny režimu zhasne.POZNÁMKA:
• Pokud nejsou splněny podmínky/
blokování pro aktivaci režimu nebo exis-
tuje stav pro ochranu elektromotoru roz-
dělovací převodovky proti vysoké teplotě,
bude na displeji sdruženého přístroje bli-
kat hlášení „For 4x4 High Slow Below
3 mph (5 km/h) Put Trans in N push 4 Low“
(Pro režim 4x4 HI zpomalte pod 5 km/h
(3 mph), uveďte převodovku do polohy
„N“ a stiskněte 4 Low). Viz podkapitola
„Displej sdruženého přístroje“ v kapitole
„Seznámení s přístrojovou deskou“, kde
jsou uvedeny podrobnější informace.
•
Aktivace nebo deaktivace režimu 4WD
LOW je možná pouze při úplném zastavení
vozidla, ovšem mohou nastat problémy
v důsledku nesprávného vzájemného
nastavení stykových zubů spojky. Může být
nutné provést několik pokusů, než dojde ke
správnému vzájemnému nastavení zubů
spojky a úspěšné aktivaci funkce. Upřed-
nostňovaná rychlost vozidla při aktivaci
funkce je 0 až 5 km/h (0 až 3 mph). Pokud
se vozidlo pohybuje rychlostí vyšší než
5 km/h (3 mph), rozdělovací převodovka
změnu režimu neumožní.Spínač rozdělovací převodovky
171

Přeřazení na NEUTRÁL (N)
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací
převodovkou v poloze NEUTRÁL (N) bez
předchozího řádného zatažení parkovací
brzdy, hrozí nebezpečí zranění nebo
usmrcení vás nebo jiných osob. V poloze
NEUTRÁL (N) se uvolní přední i zadní
hnací hřídel z hnacího ústrojí a umožní
rozjetí vozidla, i když je převodovka
v poloze PARKOVÁNÍ. Parkovací brzda
by měla být zatažena vždy, když řidič není
ve vozidle.
1. Zcela zastavte vozidlo, přičemž nechte
běžet motor.
2. Sešlápněte a přidržte brzdový pedál.
3. Nastavte převodovku do polohy
NEUTRÁL.
4. Je-li vozidlo vybaveno vzduchovým
odpružením Quadra-Lift, zkontrolujte,
zda je vozidlo nastaveno na normální
světlou výšku podvozku.5. Pomocí kuličkového pera nebo podob-
ného předmětu stiskněte a podržte
zapuštěné tlačítko NEUTRAL (N) rozdě-
lovací převodovky (umístěné u spínače
volby) po dobu čtyř sekund. Kontrolka
symbolu NEUTRAL (N) bude blikat a indi-
kovat tím, že probíhá řazení. Tato kon-
trolka přestane blikat (bude svítit), jak-
mile bude řazení do polohy NEUTRÁL
(N) dokončeno. Na displeji sdruženého
přístroje se zobrazí hlášení „NEUTRAL“
(Neutrál). Viz podkapitola „Displej
sdruženého přístroje“ v kapitole „Sezná-
mení s přístrojovou deskou“, kde jsou
uvedeny podrobnější informace.6. Jakmile bude řazení dokončeno a kon-
trolka NEUTRAL (N) zůstane svítit, uvol-
něte tlačítko NEUTRAL (N).
7. Posuňte řadicí páku do polohy
ZPÁTEČKA.
8. Uvolněte brzdový pedál na pět sekund
a ujistěte se, že se vozidlo nepohybuje.
POZNÁMKA:
Pokud nejsou splněny podmínky/blokování
pro aktivaci režimu, bude na displeji
sdruženého přístroje blikat hlášení „To Tow
Vehicle Safely, Read Neutral Shift Proce-
dure in Owner’s Manual“ (Pro zajištění bez-
pečného tažení vozidla si přečtěte postup
řazení do polohy Neutrál v Uživatelské pří-
ručce). Viz podkapitola „Displej sdruženého
přístroje“ v kapitole „Seznámení s přístrojo-
vou deskou“, kde jsou uvedeny podrobnější
informace.
Řazení z polohy NEUTRÁL (N)
Následující postup použijte k přípravě
vašeho vozidla na běžné používání.
1. Zcela zastavte vozidlo.
2. Pevně zatáhněte parkovací brzdu.
Spínač polohy NEUTRÁL (N)
STARTOVÁNÍ A PROVOZ
172

3. Spusťte motor.
4. Sešlápněte a přidržte brzdový pedál.
5. Nastavte převodovku do polohy
NEUTRÁL.
6. Pomocí kuličkového pera nebo podob-
ného předmětu stiskněte a podržte
zapuštěné tlačítko NEUTRÁL (N) rozdě-
lovací převodovky (umístěné u spínače
volby) po dobu jedné sekundy.7. Jakmile zhasne kontrolka NEUTRÁL (N),
uvolněte tlačítko NEUTRÁL (N).
8. Po uvolnění tlačítka NEUTRÁL (N) pře-
řadí rozdělovací převodovka do polohy
indikované spínačem volby.
Systém Quadra-Drive II – pokud je
součástí výbavy
Volitelný systém Quadra-Drive II je vybaven
dvěma spojkami pro přenos točivého
momentu. Tyto spojky zahrnují zadní
nápravu s elektronickým diferenciálem
s omezeným prokluzem (ELSD) a rozdělo-
vací převodovku Quadra-Trac II. Volitelná
náprava ELSD je plně automatická a nevy-
žaduje k činnosti žádný vstup řidiče. Za nor-
málních jízdních podmínek funguje tato jed-
notka jako standardní náprava
a rovnoměrně rozděluje točivý moment mezi
levé a pravé kolo. Pokud dojde k rozdílu
trakce mezi levým a pravým kolem, bude
spojka detekovat rozdíl v rychlosti. Jakmile
se jedno z kol začne otáčet rychleji než
druhé, bude točivý moment automaticky pře-
nesen z kola, které má menší přilnavost, na
kolo, které přilnavost má. Ačkoli se rozdělo-
vací převodovka a spojka nápravy liší z hle-diska konstrukčního provedení, jejich funkce
je podobná. Pro řazení tohoto systému
postupujte podle informací o řazení rozdělo-
vací převodovky Quadra-Trac II, které jsou
uvedené před touto podkapitolou.
SYSTÉM QUADRA-LIFT –
POKUD JE SOUČÁSTÍ
VÝBAVY
Popis
Systém vzduchového odpružení Quadra-Lift
poskytuje nepřetržitou schopnost rozdělování
zátěže společně s výhodou nastavení výšky
vozidla prostřednictvím stisknutí tlačítka. Vozi-
dlo bude automaticky zvyšovat a snižovat
světlou výška podvozku, aby se přizpůsobilo
příslušným jízdním podmínkám. Při vyšších
rychlostech se vozidlo sníží na aerodynamic-
kou světlou výšku podvozku a při provozu
v režimech terénní jízdy vozidlo odpovídajícím
způsobem zvýší světlou výšku podvozku. Tla-
čítka poblíž spínače pro jízdu v terénu v oblasti
Spínač polohy NEUTRÁL (N)
173

středové konzoly lze použít k nastavení prefe-
rované světlé výšky podvozku tak, aby odpo-
vídala příslušným podmínkám.•Normální světlá výška podvozku
(NRH)– Toto je standardní poloha
odpružení, která je určena pro normální
jízdu.
•Off-Road 1 (Terénní 1) (OR1) (zvedne
vozidlo o přibližně 28 mm (1,1 palce))–
Toto je primární poloha pro veškerou jízdu
v terénu až do doby, kdy je zapotřebí
režim OR2. Výsledkem bude plynulejší
a pohodlnější jízda. Při jízdě rychlostí
nižší než 61 km/h (38 mph) jednou stisk-
něte tlačítko „UP“ (Nahoru) z polohy NRH.
Pokud v poloze OR1 zůstává rychlost
vozidla mezi 64 km/h (40 mph) a 80 km/h
(50 mph) po dobu delší než 20 sekund,
nebo pokud rychlost vozidla překročí
80 km/h (50 mph), vozidlo se automaticky
sníží na normální výšku NRH. Viz podka-
pitola „Doporučení pro jízdu“ v kapitole
„Startování a provoz“, kde jsou uvedeny
podrobnější informace.
•Off-Road 2 (Terénní 2) (OR2) (zvedne
vozidlo o přibližně 55 mm (2,2 palce))–
Tato poloha je určena pro použití při jízdě
v terénu pouze tam, kde je vyžadována
maximální světlá výška podvozku.
Chcete-li zadat režim OR2, při jízdě rych-lostí nižší než 32 km/h (20 mph) dvakrát
stiskněte tlačítko „UP“ (Nahoru) z polohy
NRH nebo jednou z polohy OR1. Pokud
v poloze OR2 překročí rychlost vozidla
40 km/h (25 mph), výška vozidla se auto-
maticky sníží na OR1. Viz podkapitola
„Doporučení pro jízdu“ v kapitole „Starto-
vání a provoz“, kde jsou uvedeny podrob-
nější informace.
•Režim Aero (Aerodynamický) (sníží
vozidlo o přibližně 15 mm (0,6 palce))–
Tato poloha zlepšuje aerodynamické
vlastnosti prostřednictvím snížení vozi-
dla. Vozidlo automaticky přejde do režimu
Aero (Aerodynamický), pokud rychlost
vozidla zůstává mezi 83 km/h (52 mph)
a 90 km/h (56 mph) po dobu delší než
20 sekund, nebo pokud rychlost vozidla
překročí 90 km/h (56 mph). Vozidlo se
vrátí z režimu Aero (Aerodynamický) na
normální výšku NRH, pokud rychlost vozi-
dla zůstává mezi 32 km/h (20 mph)
a 40 km/h (25 mph) po dobu delší než
20 sekund, nebo pokud rychlost vozidla
klesne pod 32 km/h (20 mph). Pokud je
Spínač systému Selec-Terrain
1 – Tlačítko UP (Nahoru)
2 – Tlačítko DOWN (Dolů)
3 – Kontrolka režimu Entry/Exit
(Nastupování/vystupování) (volitelné
zákazníkem)
4 – Kontrolka normální světlé výšky pod-
vozku (volitelné zákazníkem)
5 – Kontrolka režimu Off-Road 1
(Terénní 1) (volitelné zákazníkem)
6 – Kontrolka režimu Off-Road 2
(Terénní 2) (volitelné zákazníkem)STARTOVÁNÍ A PROVOZ
174
