Etupysäköintivalot/suuntavilkut – lisävaruste 7444NA (WY27/8W)
Takasuuntavilkut sivuilla7440NA (WY21W)
Takaluukun lisätakavalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Takaluukun varalamput921 (W16W)
Takarekisterikilven valot LED – (valtuutettu jälleenmyyjä vaihtaa)
Jarruvalot sivuilla3157KRD LCP
Takavalot sivuilla LED – (valtuutettu jälleenmyyjä vaihtaa)
Takasumuvalot7440 (W21W)
CHMSL – Keskimmäinen yläjarruvalo LED – (valtuutettu jälleenmyyjä vaihtaa)
HUOMAUTUS:
Numerot viittaavat eri polttimotyyppeihin, joita on saatavana valtuutetulta jälleenmyyjältä.
Jos lamppu on vaihdettava, käänny valtuutetun jälleenmyyjän puoleen tai katso ohjeita huolto-oppaasta.
Polttimoiden vaihtaminen
HID (High Intensity Discharge) -ajovalot –
lisävaruste
Ajovalot ovat korkeajännitteisiä kaasupur-
kausputkivaloja. Virtapiirissä voi olla korkea
jännite, vaikka ajovalot olisi kytketty pois
käytöstä ja avain olisi poistettu.Tästä syystä
ajovaloja ei pidä vaihtaa itse. Jos ajovalon polt-
timo ei pala, vie auto huollettavaksi valtuute-
tulle jälleenmyyjälle.
VAROITUS!
HID-ajovalojen istukoissa voi olla hetkel-
listä korkeajännitettä, kun ajovalot kytke-
tään toimintaan. Ellei lamppuja huolleta
asianmukaisella tavalla, voi aiheutua va-
kava tai hengenvaarallinen sähköisku.
Käänny tarvittaessa merkkihuollon puo-
leen.HUOMAUTUS:
HID-ajovalot palavat sytyttämisen jälkeen
hieman sinertävinä. Noin 10 sekunnin kulu-
essa sinisyys vähenee ja valo muuttuu valkoi-
semmaksi järjestelmän latautuessa.
Halogeeniajovalot – lisävaruste
1. Avaa konepelti.
2. Kierrä lähi- tai kaukovalon lamppua nel-
jännesosakierros vastapäivään ja irrota se
kotelosta.
207

3. Irrota sähköliitin ja vaihda lamppu.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
Etusuuntavilkku
1. Avaa konepelti.
2. Kierrä suuntavilkun lamppua neljännes-
osakierros vastapäivään ja irrota se
kotelosta.
3. Irrota sähköliitin ja vaihda lamppu.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
Etusumuvalojen lamput
1. Työnnä kätesi roiskesuojuksen aukon läpi
ja irrota johtosarja sumuvalon liittimestä.
2. Tartu tiukasti polttimon salpoihin ja pu-
rista ne yhteen, jolloin polttimo irtoaa
etusumuvalokotelon takaosasta.
3. Vedä polttimo suoraan ulos kotelon
aukosta.
HUOMAUTUS!
•Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttö-
ikää merkittävästi. Jos polttimo on kos-
ketuksissa öljyisen pinnan kanssa, puh-
dista se isopropanolialkoholilla.
• Vaihda polttimo aina oikean kokoiseen ja
tyyppiseen polttimoon. Väärän kokoinen
tai tyyppinen polttimo voi ylikuumentua
ja vaurioittaa lamppua, istukkaa tai lam-
pun johdotusta.
4. Kohdista etusumuvalon polttimon kielek-
keet etusumuvalokotelon takana olevan
polttimoaukon kauluksen koloihin.
5. Työnnä polttimo koteloon niin, että kielek-
keet kiinnittyvät kauluksen koloihin.6. Työnnä polttimo valokoteloon suoraan ja
tasaisesti, kunnes kumpikin kieleke nap-
sahtaa tukevasti kiinni.
7. Kytke johtosarja etusumuvalon liittimeen.
Taka-/jarruvalot ja suuntavilkut
1. Nosta takaluukku.
2. Irrota takavalokotelon kaksi nastaa.
3. Tartu takavaloon ja vedä lamppua napa-
kasti taaksepäin irti paneelista.
Takavalon nastat
HÄTÄTILANTEESSA
208

4. Kierrä istukkaa vastapäivään ja irrota se
lampusta.
5. Irrota lamppu istukastaan vetämällä sitä.
6. Vaihda polttimo, kiinnitä istukka uudel-
leen ja asenna valokotelo takaisin.Takaluukkuun asennettu takavalo
1. Nosta takaluukku.
2. Nosta verhoilun alaosaa irti takaluukusta
sopivalla työkalulla.3. Jatka verhoilun irrottamista.
4. Irrota kaksi verhoilupaneelin valoa.
5. Takavalot ovat nyt näkyvissä. Kierrä kan-
toja vastapäivään.
Takavalon takaosa
1 – Takajarruvalon polttimon istukka
2 – LED-takavalon liitin – älä irrota
3 – Takasuuntavilkun polttimon istukka
Takaluukkuun asennetut takavalot
Takaluukun verhoilun alaosa
209

6. Irrota/vaihda polttimot.
7. Asenna kannat takaisin.
8. Asenna takaluukun verhoilu käänteisessä
järjestyksessä.
Takamaskin sumuvalot
1. Aseta hiilikuitupuikko tai litteäpäinen
ruuvitaltta varoen lampun sisäreunan ja
maskin väliin.
2. Poista lamppu maskin aukosta.
3. Kierrä kantaa vastapäivään.
4. Vaihda polttimo.
5. Asenna kanta takaisin paikalleen.
6. Kiinnitä lampun sisäreuna maskin
aukkoon.
7. Käännä lamppua auton suunnassa eteen-
päin, kunnes se napsahtaa takaisin pai-
kalleen aukkoon.
Keskimmäinen yläjarruvalo (CHMSL)
Keskimmäinen yläjarruvalo on LED-valo.
Huollata valtuutetulla jälleenmyyjällä.
Takarekisterikilven valo
Takarekisterikilven valot ovat LED-valoja.
Käänny tarvittaessa merkkihuollon puoleen.
Takaluukun takavalon takaosa
1 – LED-lisävalon liitin – älä irrota
2 – Varapolttimon kantaTakasumuvalot
Keskimmäinen yläjarruvalo
HÄTÄTILANTEESSA
210

SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Jos oikeita sulakkeita ei käytetä,
seurauksena voi olla vakavia henkilöva-
hinkoja, tulipalo tai omaisuusvahinko.
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki muut
toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
• Jos turvallisuusjärjestelmien (turvatyy-
nyjärjestelmä, jarrujärjestelmä), voima-
laitejärjestelmien (moottorijärjestelmä,
VAROITUS!
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista sulakkeen sisällä
oleva virtapiiri rikkoutumisen/sulamisen va-
ralta.
Huomaa myös, että jos virtaliitäntöjä käyte-
tään pidemmän aikaa moottorin ollessa sam-
mutettuna, ajoneuvon akun varaus voi tyhjen-
tyä.
Moottoritilan sulakkeet
Virranjakokeskus sijaitsee moottoritilassa
akun lähellä. Tässä keskuksessa on putkisu-
lakkeita, mikrosulakkeita, releitä ja katkai-simia. Jokaisen sulakkeen ja osan kuvaus voi
olla merkitty kannen sisäpuolelle, muutoin
jokaisen sulakkeen sulakepaikan numero on
merkitty seuraavaa taulukkoa vastaavan kan-
nen sisäpuolelle.Virranjakokeskus
211

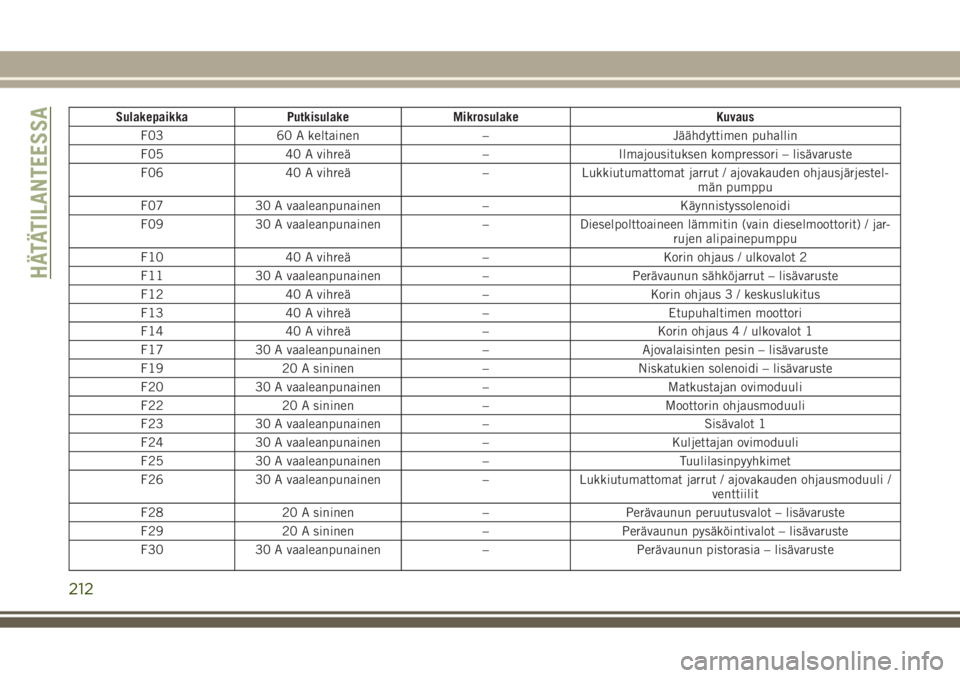

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F03 60 A keltainen – Jäähdyttimen puhallin
F05 40 A vihreä – Ilmajousituksen kompressori – lisävaruste
F06 40 A vihreä – Lukkiutumattomat jarrut / ajovakauden ohjausjärjestel-
män pumppu
F07 30 A vaaleanpunainen – Käynnistyssolenoidi
F09 30 A vaaleanpunainen – Dieselpolttoaineen lämmitin (vain dieselmoottorit) / jar-
rujen alipainepumppu
F10 40 A vihreä – Korin ohjaus / ulkovalot 2
F11 30 A vaaleanpunainen – Perävaunun sähköjarrut – lisävaruste
F12 40 A vihreä – Korin ohjaus 3 / keskuslukitus
F13 40 A vihreä – Etupuhaltimen moottori
F14 40 A vihreä – Korin ohjaus 4 / ulkovalot 1
F17 30 A vaaleanpunainen – Ajovalaisinten pesin – lisävaruste
F19 20 A sininen – Niskatukien solenoidi – lisävaruste
F20 30 A vaaleanpunainen – Matkustajan ovimoduuli
F22 20 A sininen – Moottorin ohjausmoduuli
F23 30 A vaaleanpunainen – Sisävalot 1
F24 30 A vaaleanpunainen – Kuljettajan ovimoduuli
F25 30 A vaaleanpunainen – Tuulilasinpyyhkimet
F26 30 A vaaleanpunainen – Lukkiutumattomat jarrut / ajovakauden ohjausmoduuli /
venttiilit
F28 20 A sininen – Perävaunun peruutusvalot – lisävaruste
F29 20 A sininen – Perävaunun pysäköintivalot – lisävaruste
F30 30 A vaaleanpunainen – Perävaunun pistorasia – lisävaruste
HÄTÄTILANTEESSA
212

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F32 30 A vaaleanpunainen – Voimansiirron ohjausmoduuli
F34 30 A vaaleanpunainen – Tasauspyörästön lukon ohjaus
F35 30 A vaaleanpunainen – Kattoluukku – lisävaruste
F36 30 A vaaleanpunainen – Takalasinlämmitin
F37 25 A läpinäkyvä – Takapuhaltimen moottori – lisävaruste
F38 30 A vaaleanpunainen – Vaihtosuuntaaja, 115 V AC – lisävaruste
F39 30 A vaaleanpunainen – Sähkötoiminen takaluukku – lisävaruste
F40 – 10 A punainen Päiväajovalot / ajovalojen korkeudensäätö
F42 – 20 A keltainen Äänitorvi
F44 – 10 A punainen Vianmääritysportti
F49 – 10 A punainen Integroitu keskiryhmä / ilmastointi
F50 – 20 A keltainen Ilmajousituksen ohjausmoduuli – lisävaruste
F51 – 15 A sininen Käynnistyslukkomoduuli / avaimeton käynnistys / ohjaus-
pylvään lukko
F52 – 5 A kellanruskea Akkuanturi
F53 – 20 A keltainen Perävaunun vasemmanpuoleiset vilkut/jarruvalot – lisä-
varuste
F56 – 15 A sininen Muu sisältö (vain dieselmoottorit)
F57 – 20 A keltainen NOx-anturi
F58 – 15 A sininen HID-ajovalaisimet vasemmalla – lisävaruste
F59 – 10 A punainen Ilmauspumppu (vain dieselmoottorit)
F60 – 15 A sininen Vaihteiston ohjausmoduuli
F61 – 10 A punainen Vaihteiston ohjausmoduuli / hiukkasanturi (vain diesel-
moottorit)
213

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F62 – 10 A punainen Ilmastoinnin kytkin
F63 – 20 A keltainen Sytytyspuolat (bensiini), urealämmitin (diesel)
F64 – 25 A läpinäkyvä Polttoainesuuttimet/voimansiirto
F66 – 10 A punainen Kattoluukku / matkustajan ikkunakytkimet / sadetunnis-
tin
F67 – 15 A sininen CD / DVD / Bluetooth-handsfree-moduuli – lisävaruste
F68 – 20 A keltainen Takalasinpyyhkimen moottori
F69 – 15 A sininen Kohdevalon syöttö – lisävaruste
F70 – 20 A keltainen Polttoainepumpun moottori
F71 – 30 A vihreä Äänivahvistin
F72 – 10 A punainen Voimansiirron ohjausmoduuli (PCM) (lisävaruste)
F73 – 15 A sininen HID-ajovalaisimet oikealla – lisävaruste
F75 – 10 A punainen Kaksoisakkuohjaus – lisävaruste
F76 – 10 A punainen Lukkiutumattomat jarrut / ajovakauden ohjausjärjestelmä
F77 – 10 A punainen Voimansiirron ohjausmoduuli / etuakselin irtikytkentämo-
duuli
F78 – 10 A punainen Moottorin ohjausmoduuli / sähkötoiminen ohjaustehostin
F80 – 10 A punainen Autotallin oven avauslaite / kompassi / murtohälytinmo-
duuli
F81 – 20 A keltainen Perävaunun oikeanpuoleiset vilkut/jarruvalot
F82 – 10 A punainen Ohjauspylvään ohjausmoduuli / vakionopeussäädin / DTV
F83 – 10 A punainen Polttoainesäiliön kansi
F84 – 15 A sininen Kytkinryhmä/mittaristo
F85 – 10 A punainen Turvatyynymoduuli
HÄTÄTILANTEESSA
