barnet bruger trepunktsselen, skal du jævn-
ligt kontrollere, at selen sidder korrekt, og
sørge for, at sikkerhedsselen er låst fast i
selelåsen. Hvis et barn sidder og vrider sig
eller falder sammen, kan selen komme til at
sidde forkert. Hvis skulderselen kommer i
kontakt med barnets ansigt eller hals, skal
barnet rykkes længere ind mod midten af
køretøjet eller bruge en selepude, så sikker-
hedsselen kommer til at sidde korrekt på
barnet.
ADVARSEL!
Lad aldrig barnet anbringe skulderselen
under en arm eller bag ryggen. Ved en
kollision vil skulderselen ikke beskytte bar-
net korrekt, hvilket kan resultere i alvorlig
personskade eller død. Et barn skal altid
bære både hofte- og skulderselen på kor-
rekt vis.
ISOFIX-fastspændingssystem
Køretøjet er udstyret med forankringssystemet
til barnestole kaldet ISOFIX. Med dette system
kan børnesæder med ISOFIX monteres uden
brug af køretøjets sikkerhedsseler. ISOFIX-
systemet har to nedre forankringer bag på sæ-
depuden, hvor den møder ryglænet, og en øver-
ste stropforankring bag siddepladsen.
Et eksempel på et Universal ISOFIX-
børnefastspændingssystem til vægtgruppe
1 er vist i fig. E. ISOFIX-barnestole fås også
til andre vægtgrupper.
Lokalisering af ISOFIX-forankringer
De nedre forankringer er runde stænger, der
findes bag ved sædepuden, hvor den møder
ryglænet, under forankringssymbolerne på
ryglænet. De er kun synlige, når du læner dig
til tilbage i bagsædet for at installere børne-
sædet. Du vil let kunne mærke dem, når du
lader fingrene køre langs mellemrummet,
hvor ryglænet og sædepuden mødes.
Fig. E
Nederste forankringer på bagsædet
135

Lokalisering af stropforankringerne
Der sidder stropforankringer på bagsiden af
alle siddepositioner på bagsædet. For at få
adgang til dem, skal du trække det tæppebe-
lagte gulvpanel væk fra sædets bagside, dette
vil eksponere de øverste stropforankringer.
ISOFIX-børnesæder er udstyret med en uflek-
sibel stang på hver side. Hver af disse stæn-
ger har en tilslutning, der kan fastgøres til
den nederste forankring, samt mulighed for
at stramme forbindelsen til forankringen.
Fremadvendte børnesæder og visse bagud-
vendte børnesæder kan også være udstyretmed en forankringsstrop. Forankringsstrop-
pen vil have en krog i enden til at fastgøre på
øverste forankringsstrop og en måde at
stramme stroppen på, når den er fastgjort til
forankringen.
ISOFIX i midterste sæde
ADVARSEL!
• Du må ikke montere et børnesæde på
den midterste plads ved hjælp af
ISOFIX-systemet. Denne position er ikke
godkendt til nogen form for ISOFIX-
børnesikkerhedssystem.
• Monter ikke dit ISOFIX-
børnesikkerhedssystem ved hjælp af
den midterste stropforankring. Brug sik-
kerhedsselen til at montere et børne-
sæde på den midterste plads.
• Brug aldrig den samme nedre forankring
til at fastgøre mere end ét børnesæde.
Se "Sådan monteres ISOFIX-
børnesæder" for at få typiske monte-
ringsanvisninger.
Fastgørelse af midterarmlæn
For bagudvendte børnesæder, der er fastgjort
på midtersædet med køretøjets sikkerheds-
seler, har det bageste midtersæde en arm-
lænsstrop, der holder armlænet i oprejst po-
sition.
1. For at få adgang til det midterste sædes
armlænsstrop, skal armlænet først sæn-
kes. Stroppen er placeret bag armlænet
og fastgjort til sædets plastbagside.
Forankringer til stropper
Armlænsstrop ved midtersæde
SIKKERHED
136

2. Træk ned i stroppen for at løsne den fra
sædets plastbagside.
3. Løft armlænet, og fastgør stroppens krog
på stroppen, der sidder på forsiden af
armlænet.Følg altid anvisningerne fra producenten af
børnesædet, når du monterer børnesædet.
Ikke alle børnesikkerhedssystemer skal mon-
teres, som beskrevet heri.
Fastgjort armlænsstrop ved midtersæde
137

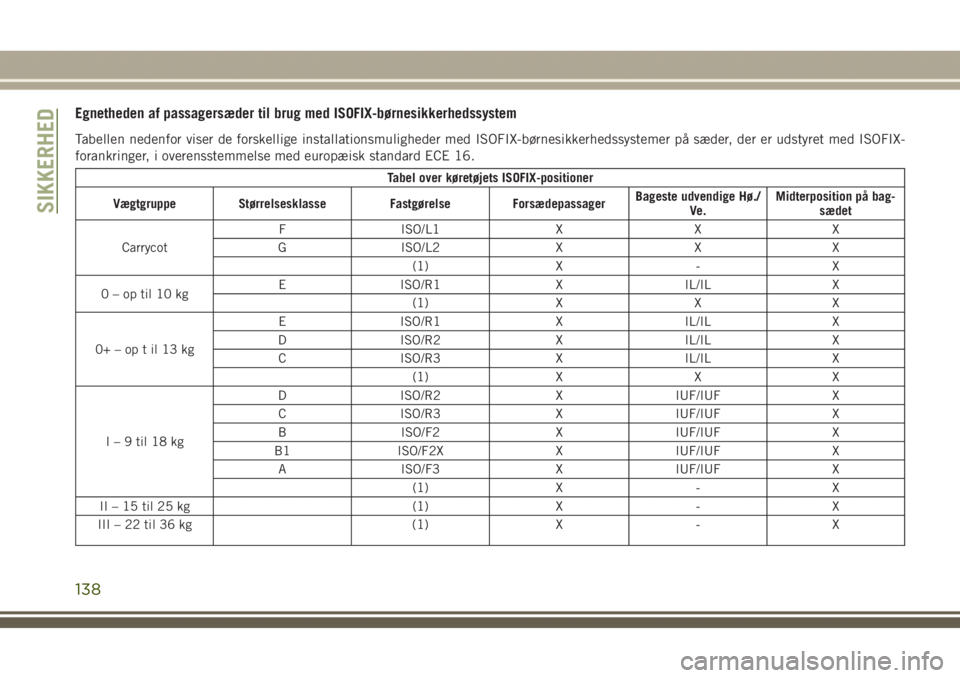

Egnetheden af passagersæder til brug med ISOFIX-børnesikkerhedssystem
Tabellen nedenfor viser de forskellige installationsmuligheder med ISOFIX-børnesikkerhedssystemer på sæder, der er udstyret med ISOFIX-
forankringer, i overensstemmelse med europæisk standard ECE 16.
Tabel over køretøjets ISOFIX-positioner
Vægtgruppe Størrelsesklasse Fastgørelse ForsædepassagerBageste udvendige Hø./
Ve.Midterposition på bag-
sædet
CarrycotF ISO/L1 X X X
G ISO/L2 X X X
(1) X - X
0 – op til 10 kgE ISO/R1 X IL/IL X
(1) X X X
0+–optil13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
I – 9 til 18 kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X - X
II – 15 til 25 kg (1) X - X
III – 22 til 36 kg (1) X - X
SIKKERHED
138

Betydning af anvendte bogstaver i tabellen
herover:
• (1) = Til CRS, som ikke bærer identifika-
tionen af ISO/XX-størrelsesklassen (A til
G), for den relevante vægtgruppe, skal
bilproducenten angive køretøjets speci-
fikke ISOFIX-børnesikkerhedssystem(er)
anbefalet for hver position.
• IL = Egnet til bestemte ISOFIX-
børnesikkerhedssystemer (CRS) som an-
ført på den vedlagte liste. Disse ISOFIX-
systemer er dem i kategorierne
"køretøjsspecifik", "begrænset" eller "del-
vist universel".
• IUF = Egnet til fremadvendte ISOFIX-
børnesikkerhedssystemer af enhver kate-
gori, der er godkendt til brug i vægtgrup-
pen.
• X = ISOFIX-position ikke egnet til ISOFIX-
børnesikkerhedssystemer i denne vægt-
gruppe og/eller denne størrelsesklasse.
Følg altid anvisningerne fra producenten af bør-
nesædet, når du monterer børnesædet. Ikke alle
børnesikkerhedssystemer skal monteres, som
beskrevet heri. Hvis du bruger et universelt
ISOFIX-børnesikkerhedssystem, må du kunvælge godkendte børnesikkerhedssystemer
med mærkningen ECE R44 (version R44/03 el-
ler bedre) "Universal ISOFIX".
Montering af et ISOFIX-børnesæde
Hvis den valgte placering har en udskiftelig
automatisk rulleanordningslås-
sikkerhedssele (ALR), skal sikkerhedsselen
fastgøres ved at følge anvisningerne neden-
for. Se afsnittet "Installation af barnestole
ved hjælp af køretøjets sikkerhedssele" for at
se hvilken type sikkerhedssele, hver sidde-
plads har.
1. Løsn justeringsmekanismerne på de ne-
derste konnektorer og på forankrings-
stroppen på barnesædet, så du nemmere
kan fastgøre konnektorerne til køretøjets
forankringer.
2. Placer barnesædet mellem de nederste
forankringer til denne siddeplads. For
nogle sæder på anden række, kan du blive
nødt til at vippe sædet tilbage og/eller
hæve nakkestøtten for at få en bedre pas-
form. Hvis bagsædet kan flyttes fremad og
bagud i køretøjet, kan det være en god ideat flytte det til den bageste position for at
gøre plads til barnesædet. Du kan også
flytte forsædet frem for at give mere plads
til barnesædet.
3. Tilslut konnektorerne på barnestolen til de
nederste forankringer i den valgte
placering.
4. Hvis barnestolen har en forankringsstrop,
tilsluttes den til den øverste stropforank-
ring. Se afsnittet "Installation af barne-
stole ved hjælp af den øverste stropfor-
ankring" med anvisninger til at vedhæfte
en stropforankring.
5. Stram derefter alle stropperne, mens du
skubber barnestolen bagud og nedad i
sædet. Stram op på forankringsstroppene
i henhold til anvisningerne fra producen-
ten af barnestolen.
6. Test, at barnestolen er monteret stramt,
ved at trække frem og tilbage i barnesæ-
det på selefremføringen. Den bør ikke
bevæge sig mere end 25 mm i nogen
retning.
139

ADVARSEL!
• Forkert montering af et børnesæde i
ISOFIX-forankringerne kan medføre, at
sædet svigter. Barnet kan få alvorlige
kvæstelser eller blive dræbt. Følg produ-
centens anvisninger nøje, når du instal-
lerer et babysæde eller et børnesæde.
•
Forankringer til børnesæder er konstrueret
til kun at kunne modstå de belastninger, de
vil blive udsat for fra et korrekt installeret
børnesæde. Forankringerne må under in-
gen omstændigheder bruges til sikkerheds-
seler til voksne eller til andre former for
seler eller fastgørelse af andre genstande
eller andet udstyr i køretøjet.
• Monter børnesikkerhedssystemet, når
køretøjet holder stille. ISOFIX-
børnesikkerhedssystemet er fastgjort
korrekt på beslagene, når der lyder et
klik.
Installation af børnesæder ved hjælp af
øverste stropforankring
1. Kig bag det sæde, hvor du vil montere
børnesædet, for at finde stropforankrin-
gen. Det kan være nødvendigt at flytte
sædet frem for at få bedre adgang til
stropforankringen. Hvis der ikke er nogen
øverste stropforankring til dette sæde,
skal du flytte børnesædet til en anden
placering i køretøjet, hvis det er muligt.
2. Du får adgang til de øverste stropforank-
ringer bag bagsædet ved at trække det
tæppebeklædte gulvpanel væk fra sæde-
ryggen. Dette vil blotlægge de øverste
forankringsstropper.3. Drej forankringsstroppen, således at du
opnår den mest direkte bane mellem for-
ankringen og barnestolen. Hvis køretøjet
er udstyret med justerbare nakkestøtter,
skal du hæve nakkestøtten og, hvor det er
muligt, føre forankringsstroppen under
nakkestøtten og mellem de to stænger.
Hvis det ikke er muligt, skal du sænke
nakkestøtten og føre forankringsstroppen
rundt om den udvendige side af
nakkestøtten.
Øverste stropforankring (placeret på
sæderyggen)
SIKKERHED
140

4. For den midterste sædeposition skal for-
ankringsstroppen føres over sæderyggen,
og krogen skal fastgøres til stropforankrin-
gen, der sidder bag på sædet.
5. Fastgør krogen på børnesædets forank-
ringsstrop til den øverste stropforankring
som vist i diagrammet.
6. Stram op på forankringsstroppen i hen-
hold til anvisningerne fra producenten af
børnesædet.ADVARSEL!
• De øverste forankringsstropper ikke er
synlige, før mellemrumspanelet er foldet
ned. Brug ikke de synlige fastgørelses-
kroge til last, som er placeret på gulvet
bag sæderne, til at fastgøre børnesædets
forankringsstrop.
• En forkert fastgjort strop kan medføre
større ryk af hovedet og mulig kvæstelse
af barnet. Brug kun den forankringspo-
sition, der er direkte bag børnesædet,
når du skal fastgøre sædets øvre forank-
ringsstrop.
• Hvis dit køretøj er udstyret med et split-
bagsæde, skal du sørge for, at forank-
ringsstroppen ikke glider ind i åbningen
mellem ryglænene, når du strammer
stroppen.
Montering af barnestole ved hjælp af sik-
kerhedssele
Børnesæder er konstrueret til at blive fast-
gjort på køretøjets sæder med hofteseler eller
hofteseledelen af en trepunktssele.
ADVARSEL!
• Forkert installation eller forkert sikring
af et børnesæde kan føre til, at børnesæ-
det svigter. Barnet kan få alvorlige kvæs-
telser eller blive dræbt.
• Følg producentens anvisninger nøje, når
du installerer et babysæde eller et bør-
nesæde.
Sikkerhedsselerne på de bageste passager-
sæder er udstyret med en indstillelig automa-
tisk rulleanordningslås (ALR), som er desig-
net til at holde hofteselen stramt omkring
børnesædet. ALR-rulleanordningen kan "ind-
stilles" til en låst tilstand ved at trække hele
selen ud af rulleanordningen og derefter lade
selen rulle tilbage i rulleanordningen. Hvis
den er låst, vil ALR-rulleanordningen give en
kliklyd, mens selen trækkes tilbage. Se be-
skrivelsen "Automatisk fastlåsning" i "Udskif-
telig automatisk rulleanordningslås (ALR)"
under "Passagersikkerhedssystemer til pas-
sagerer" for at få yderligere oplysninger om
ALR.
Montering af øverste forankringsstrop
141

Sikring af en sikkerhedssele med en indstil-
lelig automatisk rulleanordningslås (ALR),
som ikke er i brug
Hvis ISOFIX-monteringssystemet bruges til
at montere et børnesæde, skal du sikre alle
sikkerhedsseler med automatisk rulleanord-
ningslås (ALR), som ikke bruges af andre
passagerer eller bruges til at fastgøre børne-
sæder. En ubrugt sikkerhedssele kan skade et
barn, hvis barnet leger med selen og kommer
til at låse selerulleanordningen. Før du mon-
terer et børnesæde med ISOFIX-systemet,
skal du spænde sikkerhedsselen bag børne-
sædet og uden for barnets rækkevidde. Hvis
den spændte sikkerhedssele generer monte-
ringen af børnesædet, skal du føre sikker-
hedsselen gennem børnesædets selebane og
spænde den i stedet for at spænde den bag
børnesædet. Lås ikke sikkerhedsselen. Mind
alle børn i køretøjet om, at sikkerhedsseler
ikke er legetøj, og at de ikke må lege med
dem.
Montering af børnesæde med en omskiftelig
automatisk rulleanordningslås (ALR)
Børnesæder er konstrueret til at blive fast-
gjort på køretøjets sæder med hofteseler eller
hofteseledelen af en trepunktssele.
ADVARSEL!
• Forkert installation eller forkert sikring
af et børnesæde kan føre til, at børnesæ-
det svigter. Barnet kan få alvorlige kvæs-
telser eller blive dræbt.
• Følg producentens anvisninger nøje, når
du installerer et babysæde eller et bør-
nesæde.
1. Anbring barnesædet i midten af sidde-
pladsen. For nogle sæder på anden række,
kan du være nødt til at læne sædet tilbage
og/eller hæve nakkestøtten for at få en
bedre pasform. Hvis bagsædet kan flyttes
fremad og bagud i køretøjet, kan det være
en god ide at flytte det til den bageste
position for at gøre plads til barnesædet.
Du kan også flytte forsædet frem for at
give mere plads til barnesædet.2. Træk sikkerhedsselen tilstrækkelig langt
ud til at føre den gennem barnestolens
selebane. Drej ikke selen i selebanen.
3. Lad opstramningslåsepladen glide ind i
spændet, indtil du hører et "klik".
4. Træk i selen for at få hoftedelen stramt
mod barnesædet.
5. For at låse selen trækkes ned i skulderde-
len af selen, indtil du har trukket hele
selen ud af rulleanordningen. Derefter
skal du lade selen rulle ind tilbage oprul-
ningsmekanismen. Når selen ruller til-
bage, kan du høre en klikkende lyd. Dette
angiver, at sikkerhedsselen nu er i tilstan-
den Automatic Locking (Automatisk
fastlåsning).
6. Prøv at trække selen ud af oprulningsme-
kanismen. Hvis det er låst, skal du ikke
være i stand til at trække selen ud. Hvis
oprulningsmekanismen ikke er låst, skal
du gentage trin 5.
7. Endelig træk eventuel overskydende sele
op for at stramme hoftedelen omkring
barnestolen, mens du skubber barnesto-
len bagud og nedad i sædet.
SIKKERHED
142
