2017 FIAT DUCATO BASE CAMPER Instructieboek (in Dutch)

SPECIAL CHASSIS/SCHUTBORD
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
239

CREWCABINEVERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
203F1A0368
240
TECHNISCHE GEGEVENS

DUBBELE CABINE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
241

PRESTATIES
Toegestane topsnelheden na de eerste gebruiksperiode van het voertuig in km/h.
Versies2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Licht / Maxi Licht / Maxi Licht / Maxi Light Maxi
BESTEL
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 161171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
MEDIUM dak
(H2)143 150 157166 (alleen 15"
banden)
161 (voor 15" /
16” banden)160
HOOG dak (H3) 148 145 162 152 155
PICK-UP /
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD /
PLATFORMS
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 157171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
BESTEL
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
MEDIUM dak
(H2)143 150 152 152 152
HOOG dak (H3) 148 145 152 152 152
242
TECHNISCHE GEGEVENS

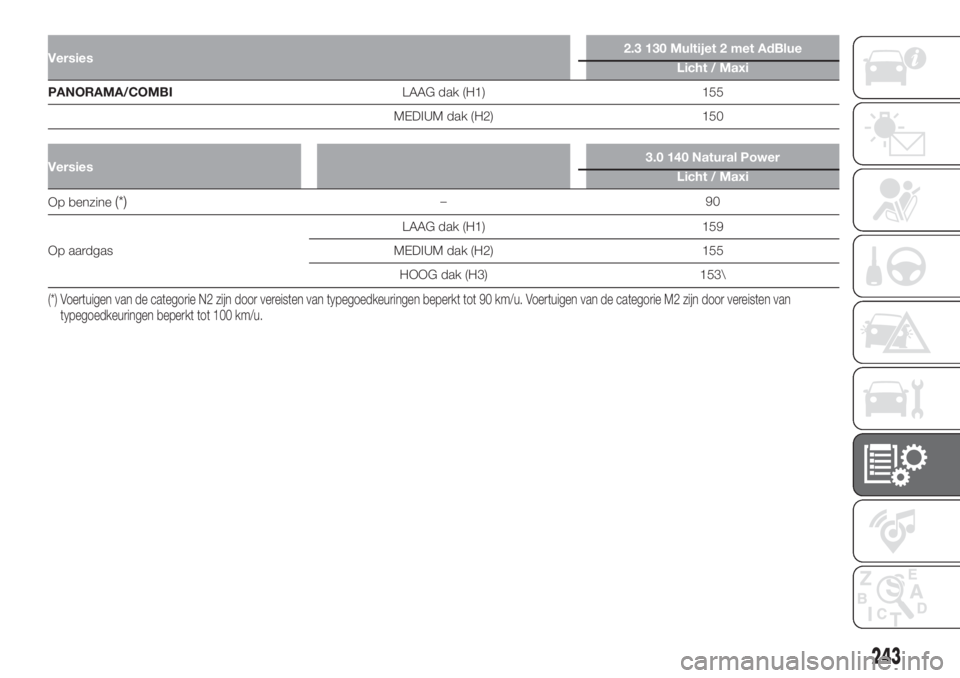

Versies2.3 130 Multijet 2 met AdBlue
Licht / Maxi
PANORAMA/COMBILAAG dak (H1) 155
MEDIUM dak (H2) 150
Versies3.0 140 Natural Power
Licht / Maxi
Op benzine(*)–90
Op aardgasLAAG dak (H1) 159
MEDIUM dak (H2) 155
HOOG dak (H3) 153\
(*) Voertuigen van de categorie N2 zijn door vereisten van typegoedkeuringen beperkt tot 90 km/u. Voertuigen van de categorie M2 zijn door vereisten van
typegoedkeuringen beperkt tot 100 km/u.
243

GEWICHTEN EN
BELASTINGEN
De gewichten en belastingen van uw
voertuig zijn te vinden op het plaatje dat
te zien is in fig. 204 en beschreven
wordt in het hoofdstuk
“Identificatieplaatje” of op het
kentekenbewijs, waarop de gewichten
voor de typegoedkeuring worden
vermeld (voor bepaalde markten).
EMaximaal toelaatbaar gewicht van
volledig beladen voertuig (GVW).
FMaximaal toelaatbaar gewicht van
voertuig (GVW) volledig geladen met
aanhanger. Als er geen waarde in
het veld staat of als er een dash
staat, betekent dit, dat het voertuig
niet kan slepen
GMax. toelaatbaar gewicht op eerste
(voor)as.
HMax. toelaatbaar gewicht op tweede
(achter)as.
Het maximale trekgewicht voor een
geremde aanhanger kan worden
berekend door het verschil te nemen
van de waarden F en E op het plaatje.
Bijvoorbeeld: F=6000 kg - E=3500 kg
Geremde aanhanger=2500 kg
BELANGRIJKDe aangeduide
aanhanger- en trekgewichten niet
overschrijden.
BELANGRIJKDe trekcapaciteiten van
het voertuig naleven.
In de tabellen staat het trekgewicht
voor motorversie.
204F1A0245
244
TECHNISCHE GEGEVENS

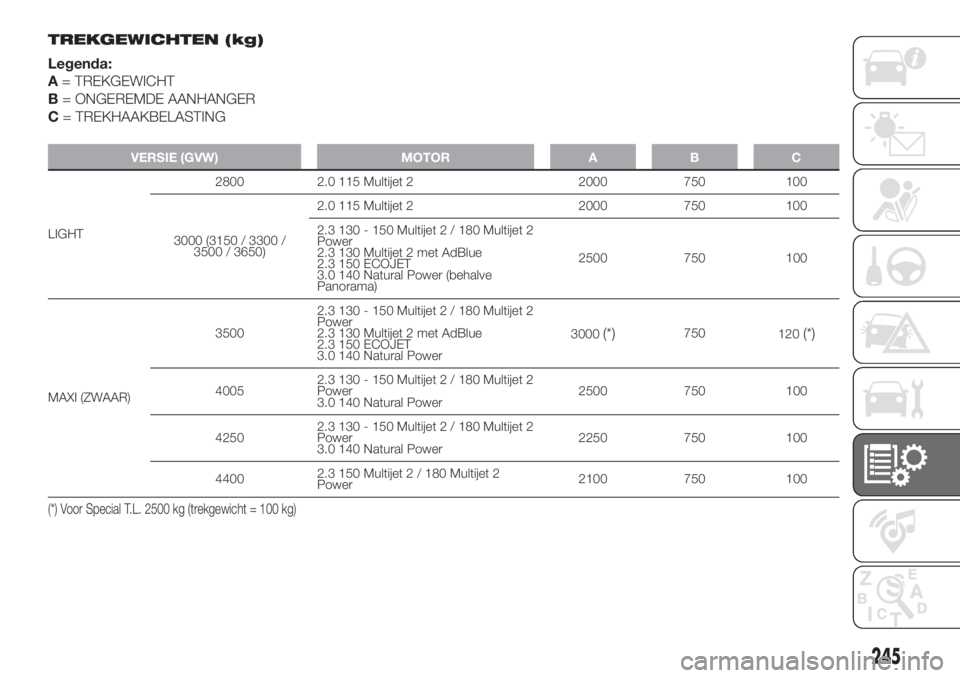

TREKGEWICHTEN (kg)
Legenda:
A= TREKGEWICHT
B= ONGEREMDE AANHANGER
C= TREKHAAKBELASTING
VERSIE (GVW) MOTOR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (behalve
Panorama)2500 750 100
MAXI (ZWAAR)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Voor Special T.L. 2500 kg (trekgewicht = 100 kg)
245

OPMERKING De volgende voertuigen vallen niet onder de tabel:
Legenda:
A= TREKGEWICHT
C= TREKHAAKBELASTING
MOTOR CARROSSERIEVERSIES MAXIMUM
TOELAATBAAR
TOTAALGEWICHTAC
ALLEMINIBUS / BASE
MINIBUSALLE 4005 / 4250 / 4300 - -
OPMERKING Voor voertuigen met trekhaak: de verticale statische belasting op de trekhaak moet binnen het maximaal
toelaatbare gewicht voor het voertuig vallen.
MAX (maximaal toelaatbaar gewicht + TREKGEWICHT) = 6500 kg
246
