2017 FIAT 500X ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

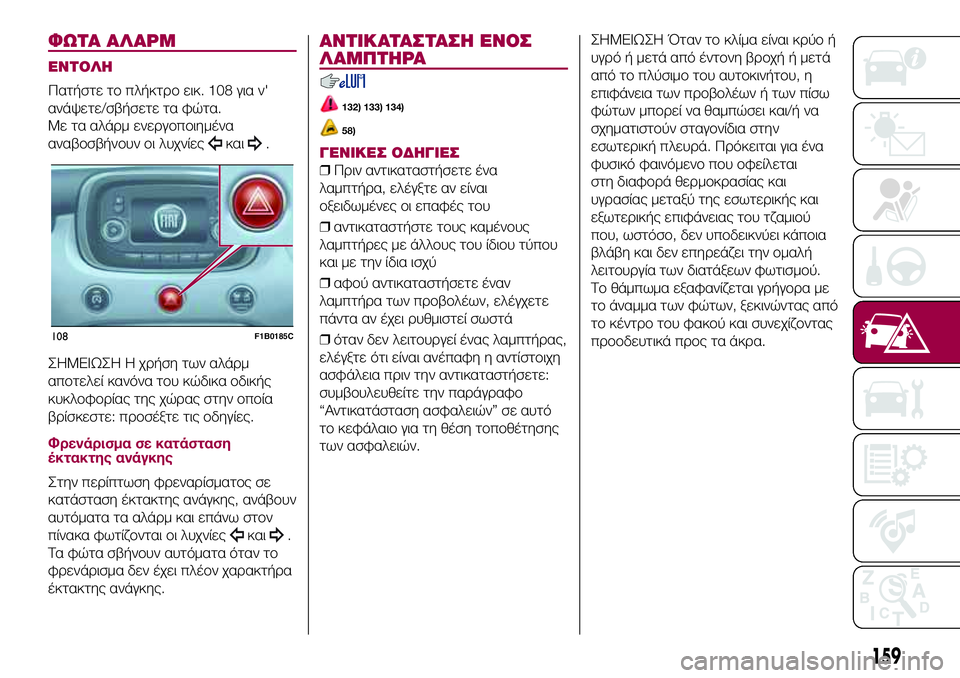

ΦΩΤΑ ΑΛΑΡΜ
ΕΝΤΟΛΗ
Πατήστε το πλήκτρο εικ. 108 για ν'
ανάψετε/σβήσετε τα φώτα.
Με τα αλάρμ ενεργοποιημένα
αναβοσβήνουν οι λυχνίες
και.
ΣHMEIΩΣH Η χρήση των αλάρμ
αποτελεί κανόνα του κώδικα οδικής
κυκλοφορίας της χώρας στην οποία
βρίσκεστε: προσέξτε τις οδηγίες.
Φρενάρισμα σε κατάσταση
έκτακτης ανάγκης
Στην περίπτωση φρεναρίσματος σε
κατάσταση έκτακτης ανάγκης, ανάβουν
αυτόματα τα αλάρμ και επάνω στον
πίνακα φωτίζονται οι λυχνίες
και.
Τα φώτα σβήνουν αυτόματα όταν το
φρενάρισμα δεν έχει πλέον χαρακτήρα
έκτακτης ανάγκης.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
132) 133) 134)
58)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Πριν αντικαταστήσετε ένα
λαμπτήρα, ελέγξτε αν είναι
οξειδωμένες οι επαφές του
❒αντικαταστήστε τους καμένους
λαμπτήρες με άλλους του ίδιου τύπου
και με την ίδια ισχύ
❒αφού αντικαταστήσετε έναν
λαμπτήρα των προβολέων, ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
❒όταν δεν λειτουργεί ένας λαμπτήρας,
ελέγξτε ότι είναι ανέπαφη η αντίστοιχη
ασφάλεια πριν την αντικαταστήσετε:
συμβουλευθείτε την παράγραφο
“Αντικατάσταση ασφαλειών” σε αυτό
το κεφάλαιο για τη θέση τοποθέτησης
των ασφαλειών.ΣHMEIΩΣH Όταν το κλίμα είναι κρύο ή
υγρό ή μετά από έντονη βροχή ή μετά
από το πλύσιμο του αυτοκινήτου, η
επιφάνεια των προβολέων ή των πίσω
φώτων μπορεί να θαμπώσει και/ή να
σχηματιστούν σταγονίδια στην
εσωτερική πλευρά. Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται
στη διαφορά θερμοκρασίας και
υγρασίας μεταξύ της εσωτερικής και
εξωτερικής επιφάνειας του τζαμιού
που, ωστόσο, δεν υποδεικνύει κάποια
βλάβη και δεν επηρεάζει την ομαλή
λειτουργία των διατάξεων φωτισμού.
Το θάμπωμα εξαφανίζεται γρήγορα με
το άναμμα των φώτων, ξεκινώντας από
το κέντρο του φακού και συνεχίζοντας
προοδευτικά προς τα άκρα.
108F1B0185C
159

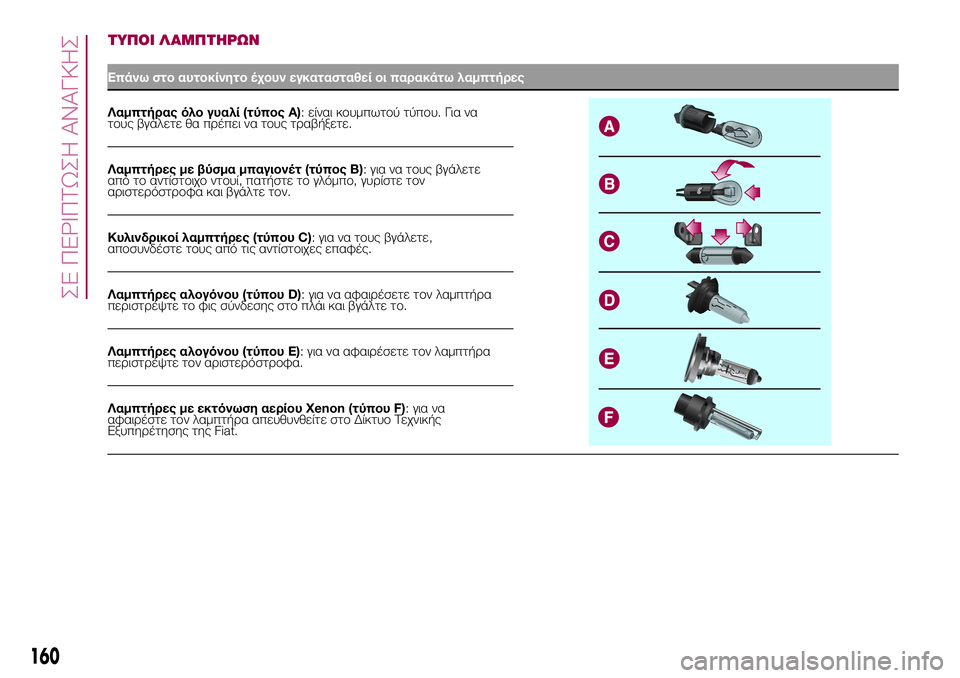

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες
Λαμπτήρας όλο γυαλί (τύπος Α): είναι κουμπωτού τύπου. Για να
τους βγάλετε θα πρέπει να τους τραβήξετε.
Λαμπτήρες με βύσμα μπαγιονέτ (τύπος B): για να τους βγάλετε
από το αντίστοιχο ντουί, πατήστε το γλόμπο, γυρίστε τον
αριστερόστροφα και βγάλτε τον.
Κυλινδρικοί λαμπτήρες (τύπου C): για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου (τύπου D): για να αφαιρέσετε τον λαμπτήρα
περιστρέψτε το φις σύνδεσης στο πλάι και βγάλτε το.
Λαμπτήρες αλογόνου (τύπου E): για να αφαιρέσετε τον λαμπτήρα
περιστρέψτε τον αριστερόστροφα.
Λαμπτήρες με εκτόνωση αερίου Xenon (τύπου F): για να
αφαιρέστε τον λαμπτήρα απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
160
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

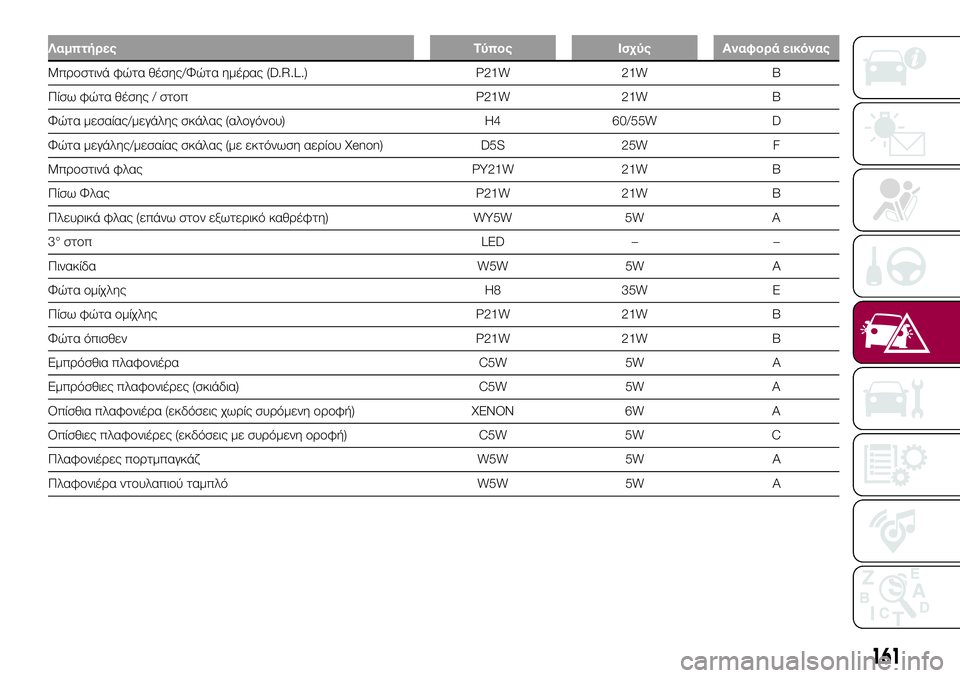

Λαμπτήρες Τύπος Ισχύς Αναφορά εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας (D.R.L.) P21W 21W B
Πίσω φώτα θέσης / στοπ P21W 21W B
Φώτα μεσαίας/μεγάλης σκάλας (αλογόνου) H4 60/55W D
Φώτα μεγάλης/μεσαίας σκάλας (με εκτόνωση αερίου Xenon) D5S 25W F
Μπροστινά φλας PY21W 21W B
Πίσω Φλας P21W 21W B
Πλευρικά φλας (επάνω στον εξωτερικό καθρέφτη) WY5W 5W A
3° στοπ LED – –
Πινακίδα W5W 5W A
Φώτα ομίχλης H8 35W E
Πίσω φώτα ομίχλης P21W 21W B
Φώτα όπισθεν P21W 21W B
Εμπρόσθια πλαφονιέρα C5W 5W A
Εμπρόσθιες πλαφονιέρες (σκιάδια) C5W 5W A
Οπίσθια πλαφονιέρα (εκδόσεις χωρίς συρόμενη οροφή) XENON 6W A
Οπίσθιες πλαφονιέρες (εκδόσεις με συρόμενη οροφή) C5W 5W C
Πλαφονιέρες πορτμπαγκάζW5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλό W5W 5W A
161

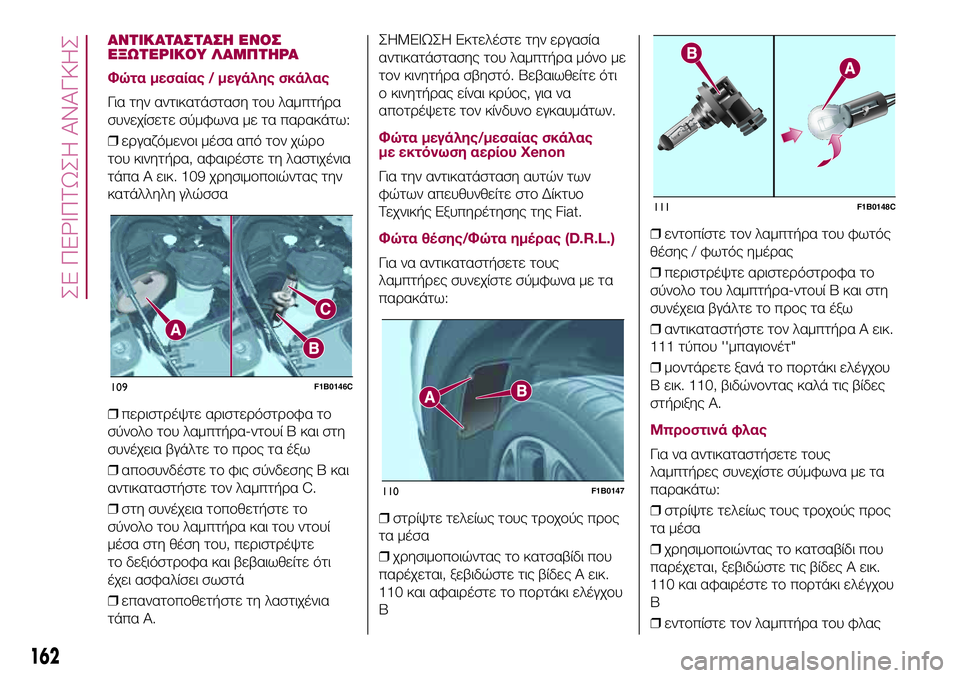

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Φώτα μεσαίας / μεγάλης σκάλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒εργαζόμενοι μέσα από τον χώρο
του κινητήρα, αφαιρέστε τη λαστιχένια
τάπα Α εικ. 109 χρησιμοποιώντας την
κατάλληλη γλώσσα
❒περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουί B και στη
συνέχεια βγάλτε το προς τα έξω
❒αποσυνδέστε το φις σύνδεσης B και
αντικαταστήστε τον λαμπτήρα C.
❒στη συνέχεια τοποθετήστε το
σύνολο του λαμπτήρα και του ντουί
μέσα στη θέση του, περιστρέψτε
το δεξιόστροφα και βεβαιωθείτε ότι
έχει ασφαλίσει σωστά
❒επανατοποθετήστε τη λαστιχένια
τάπα Α.ΣHMEIΩΣH Εκτελέστε την εργασία
αντικατάστασης του λαμπτήρα μόνο με
τον κινητήρα σβηστό. Βεβαιωθείτε ότι
ο κινητήρας είναι κρύος, για να
αποτρέψετε τον κίνδυνο εγκαυμάτων.
Φώτα μεγάλης/μεσαίας σκάλας
με εκτόνωση αερίου Xenon
Για την αντικατάσταση αυτών των
φώτων απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat.
Φώτα θέσης/Φώτα ημέρας (D.R.L.)
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒στρίψτε τελείως τους τροχούς προς
τα μέσα
❒χρησιμοποιώντας το κατσαβίδι που
παρέχεται, ξεβιδώστε τις βίδες A εικ.
110 και αφαιρέστε το πορτάκι ελέγχου
B❒εντοπίστε τον λαμπτήρα του φωτός
θέσης / φωτός ημέρας
❒περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουί B και στη
συνέχεια βγάλτε το προς τα έξω
❒αντικαταστήστε τον λαμπτήρα A εικ.
111 τύπου ''μπαγιονέτ"
❒μοντάρετε ξανά το πορτάκι ελέγχου
B εικ. 110, βιδώνοντας καλά τις βίδες
στήριξης A.
Μπροστινά φλας
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒στρίψτε τελείως τους τροχούς προς
τα μέσα
❒χρησιμοποιώντας το κατσαβίδι που
παρέχεται, ξεβιδώστε τις βίδες A εικ.
110 και αφαιρέστε το πορτάκι ελέγχου
B
❒εντοπίστε τον λαμπτήρα του φλας
109F1B0146C
110F1B0147
111F1B0148C
162
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

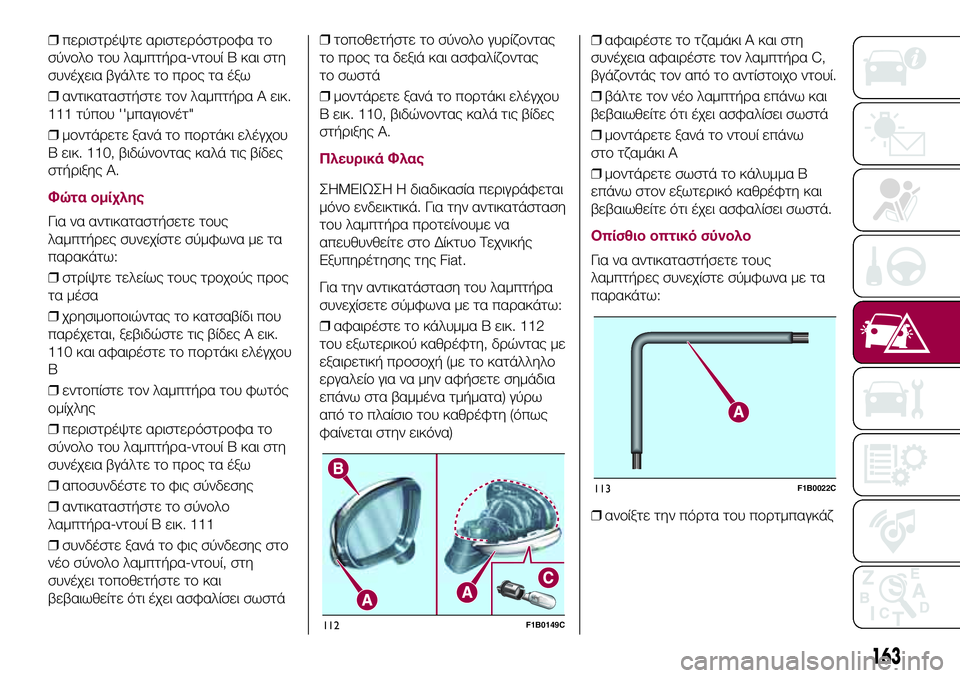

❒περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουί B και στη
συνέχεια βγάλτε το προς τα έξω
❒αντικαταστήστε τον λαμπτήρα A εικ.
111 τύπου ''μπαγιονέτ"
❒μοντάρετε ξανά το πορτάκι ελέγχου
B εικ. 110, βιδώνοντας καλά τις βίδες
στήριξης A.
Φώτα ομίχλης
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒στρίψτε τελείως τους τροχούς προς
τα μέσα
❒χρησιμοποιώντας το κατσαβίδι που
παρέχεται, ξεβιδώστε τις βίδες A εικ.
110 και αφαιρέστε το πορτάκι ελέγχου
B
❒εντοπίστε τον λαμπτήρα του φωτός
ομίχλης
❒περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα-ντουί B και στη
συνέχεια βγάλτε το προς τα έξω
❒αποσυνδέστε το φις σύνδεσης
❒αντικαταστήστε το σύνολο
λαμπτήρα-ντουί Β εικ. 111
❒συνδέστε ξανά το φις σύνδεσης στο
νέο σύνολο λαμπτήρα-ντουί, στη
συνέχει τοποθετήστε το και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά❒τοποθετήστε το σύνολο γυρίζοντας
το προς τα δεξιά και ασφαλίζοντας
το σωστά
❒μοντάρετε ξανά το πορτάκι ελέγχου
B εικ. 110, βιδώνοντας καλά τις βίδες
στήριξης A.
Πλευρικά Φλας
ΣHMEIΩΣH Η διαδικασία περιγράφεται
μόνο ενδεικτικά. Για την αντικατάσταση
του λαμπτήρα προτείνουμε να
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε το κάλυμμα B εικ. 112
του εξωτερικού καθρέφτη, δρώντας με
εξαιρετική προσοχή (με το κατάλληλο
εργαλείο για να μην αφήσετε σημάδια
επάνω στα βαμμένα τμήματα) γύρω
από το πλαίσιο του καθρέφτη (όπως
φαίνεται στην εικόνα)❒αφαιρέστε το τζαμάκι Α και στη
συνέχεια αφαιρέστε τον λαμπτήρα C,
βγάζοντάς τον από το αντίστοιχο ντουί.
❒βάλτε τον νέο λαμπτήρα επάνω και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
❒μοντάρετε ξανά το ντουί επάνω
στο τζαμάκι Α
❒μοντάρετε σωστά το κάλυμμα Β
επάνω στον εξωτερικό καθρέφτη και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
Οπίσθιο οπτικό σύνολο
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε την πόρτα του πορτμπαγκάζ
112F1B0149C
113F1B0022C
163

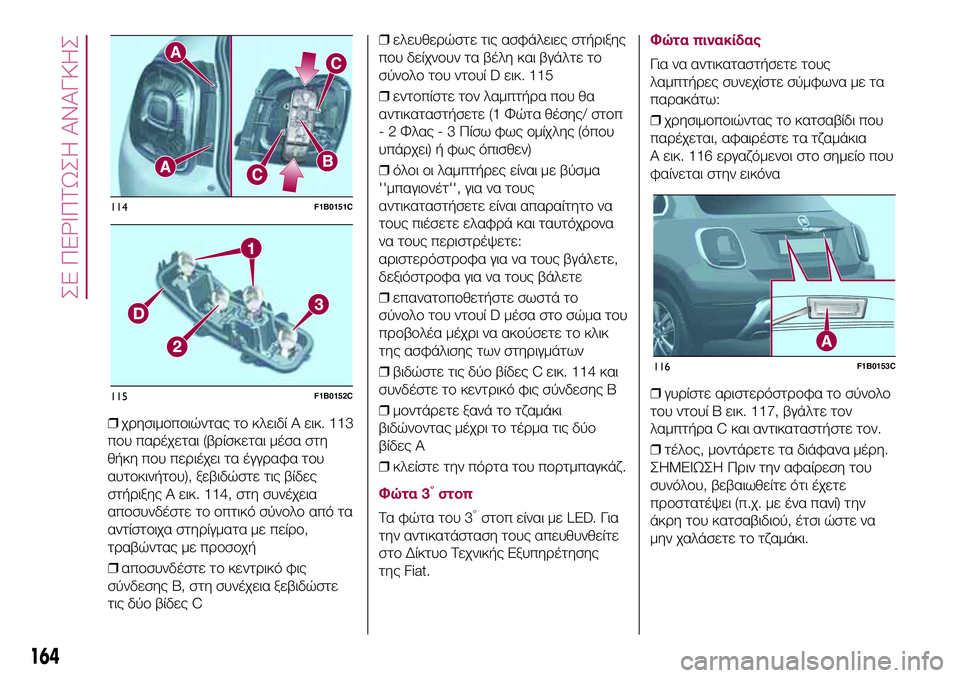

❒χρησιμοποιώντας το κλειδί A εικ. 113
που παρέχεται (βρίσκεται μέσα στη
θήκη που περιέχει τα έγγραφα του
αυτοκινήτου), ξεβιδώστε τις βίδες
στήριξης Α εικ. 114, στη συνέχεια
αποσυνδέστε το οπτικό σύνολο από τα
αντίστοιχα στηρίγματα με πείρο,
τραβώντας με προσοχή
❒αποσυνδέστε το κεντρικό φις
σύνδεσης Β, στη συνέχεια ξεβιδώστε
τις δύο βίδες C❒ελευθερώστε τις ασφάλειες στήριξης
που δείχνουν τα βέλη και βγάλτε το
σύνολο του ντουί D εικ. 115
❒εντοπίστε τον λαμπτήρα που θα
αντικαταστήσετε (1 Φώτα θέσης/ στοπ
- 2 Φλας - 3 Πίσω φως ομίχλης (όπου
υπάρχει) ή φως όπισθεν)
❒όλοι οι λαμπτήρες είναι με βύσμα
''μπαγιονέτ'', για να τους
αντικαταστήσετε είναι απαραίτητο να
τους πιέσετε ελαφρά και ταυτόχρονα
να τους περιστρέψετε:
αριστερόστροφα για να τους βγάλετε,
δεξιόστροφα για να τους βάλετε
❒επανατοποθετήστε σωστά το
σύνολο του ντουί D μέσα στο σώμα του
προβολέα μέχρι να ακούσετε το κλικ
της ασφάλισης των στηριγμάτων
❒βιδώστε τις δύο βίδες C εικ. 114 και
συνδέστε το κεντρικό φις σύνδεσης B
❒μοντάρετε ξανά το τζαμάκι
βιδώνοντας μέχρι το τέρμα τις δύο
βίδες A
❒κλείστε την πόρτα του πορτμπαγκάζ.
Φώτα 3°στοπ
Τα φώτα του 3°στοπ είναι με LED. Για
την αντικατάσταση τους απευθυνθείτε
στο Δίκτυο Τεχνικής Εξυπηρέτησης
της Fiat.
Φώτα πινακίδας
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒χρησιμοποιώντας το κατσαβίδι που
παρέχεται, αφαιρέστε τα τζαμάκια
A εικ. 116 εργαζόμενοι στο σημείο που
φαίνεται στην εικόνα
❒γυρίστε αριστερόστροφα το σύνολο
του ντουί B εικ. 117, βγάλτε τον
λαμπτήρα C και αντικαταστήστε τον.
❒τέλος, μοντάρετε τα διάφανα μέρη.
ΣΗΜΕΙΩΣΗ Πριν την αφαίρεση του
συνόλου, βεβαιωθείτε ότι έχετε
προστατέψει (π.χ. με ένα πανί) την
άκρη του κατσαβιδιού, έτσι ώστε να
μην χαλάσετε το τζαμάκι.
114F1B0151C
115F1B0152C
116F1B0153C
164
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

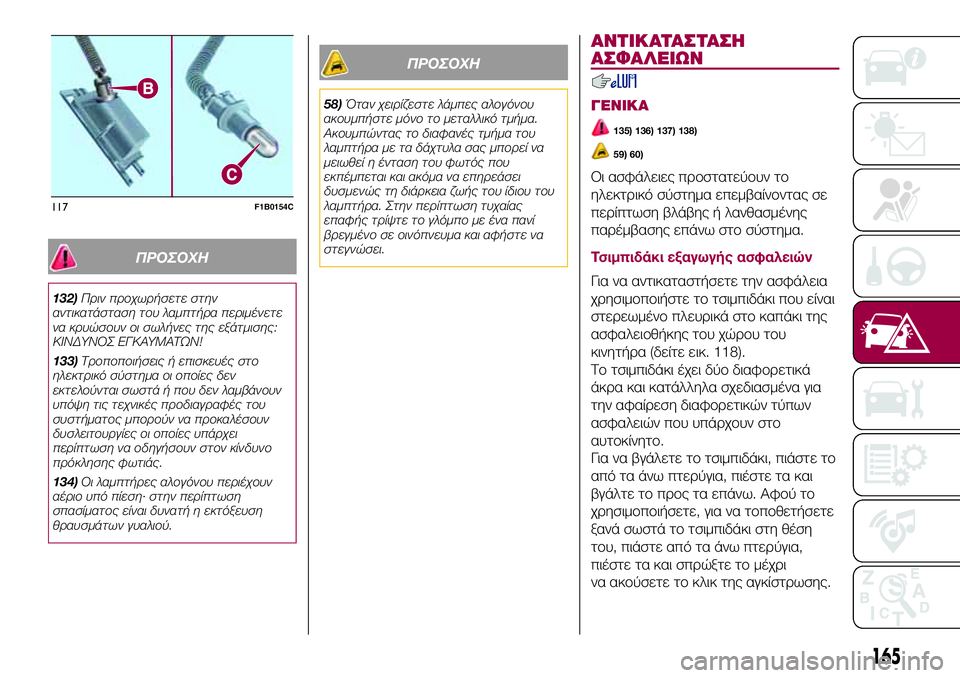

ΠΡΟΣΟΧΗ
132)Πριν προχωρήσετε στην
αντικατάσταση του λαμπτήρα περιμένετε
να κρυώσουν οι σωλήνες της εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
133)Τροποποιήσεις ή επισκευές στο
ηλεκτρικό σύστημα οι οποίες δεν
εκτελούνται σωστά ή που δεν λαμβάνουν
υπόψη τις τεχνικές προδιαγραφές του
συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης φωτιάς.
134)Οι λαμπτήρες αλογόνου περιέχουν
αέριο υπό πίεση· στην περίπτωση
σπασίματος είναι δυνατή η εκτόξευση
θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ
58)Όταν χειρίζεστε λάμπες αλογόνου
ακουμπήστε μόνο το μεταλλικό τμήμα.
Ακουμπώντας το διαφανές τμήμα του
λαμπτήρα με τα δάχτυλα σας μπορεί να
μειωθεί η ένταση του φωτός που
εκπέμπεται και ακόμα να επηρεάσει
δυσμενώς τη διάρκεια ζωής του ίδιου του
λαμπτήρα. Στην περίπτωση τυχαίας
επαφής τρίψτε το γλόμπο με ένα πανί
βρεγμένο σε οινόπνευμα και αφήστε να
στεγνώσει.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
135) 136) 137) 138)
59) 60)
Οι ασφάλειες προστατεύουν το
ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκι που είναι
στερεωμένο πλευρικά στο καπάκι της
ασφαλειοθήκης του χώρου του
κινητήρα (δείτε εικ. 118).
Το τσιμπιδάκι έχει δύο διαφορετικά
άκρα και κατάλληλα σχεδιασμένα για
την αφαίρεση διαφορετικών τύπων
ασφαλειών που υπάρχουν στο
αυτοκίνητο.
Για να βγάλετε το τσιμπιδάκι, πιάστε το
από τα άνω πτερύγια, πιέστε τα και
βγάλτε το προς τα επάνω. Αφού το
χρησιμοποιήσετε, για να τοποθετήσετε
ξανά σωστά το τσιμπιδάκι στη θέση
του, πιάστε από τα άνω πτερύγια,
πιέστε τα και σπρώξτε το μέχρι
να ακούσετε το κλικ της αγκίστρωσης.
117F1B0154C
165

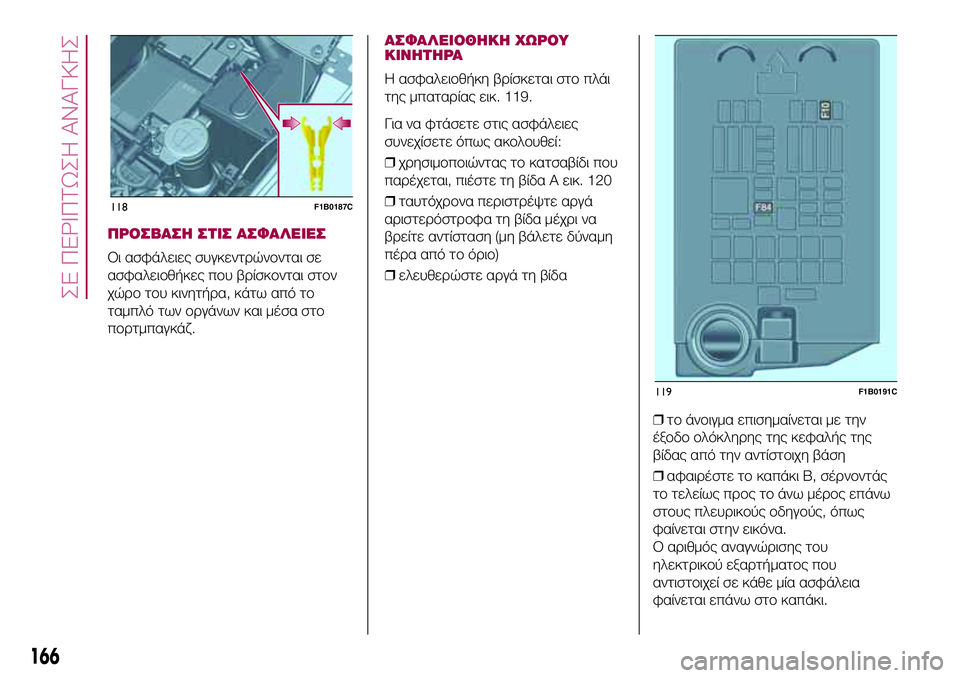

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
ασφαλειοθήκες που βρίσκονται στον
χώρο του κινητήρα, κάτω από το
ταμπλό των οργάνων και μέσα στο
πορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στο πλάι
της μπαταρίας εικ. 119.
Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
❒χρησιμοποιώντας το κατσαβίδι που
παρέχεται, πιέστε τη βίδα A εικ. 120
❒ταυτόχρονα περιστρέψτε αργά
αριστερόστροφα τη βίδα μέχρι να
βρείτε αντίσταση (μη βάλετε δύναμη
πέρα από το όριο)
❒ελευθερώστε αργά τη βίδα
❒το άνοιγμα επισημαίνεται με την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
❒αφαιρέστε το καπάκι B, σέρνοντάς
το τελείως προς το άνω μέρος επάνω
στους πλευρικούς οδηγούς, όπως
φαίνεται στην εικόνα.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια
φαίνεται επάνω στο καπάκι.
118F1B0187C
119F1B0191C
166
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
