2017 FIAT 500X ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

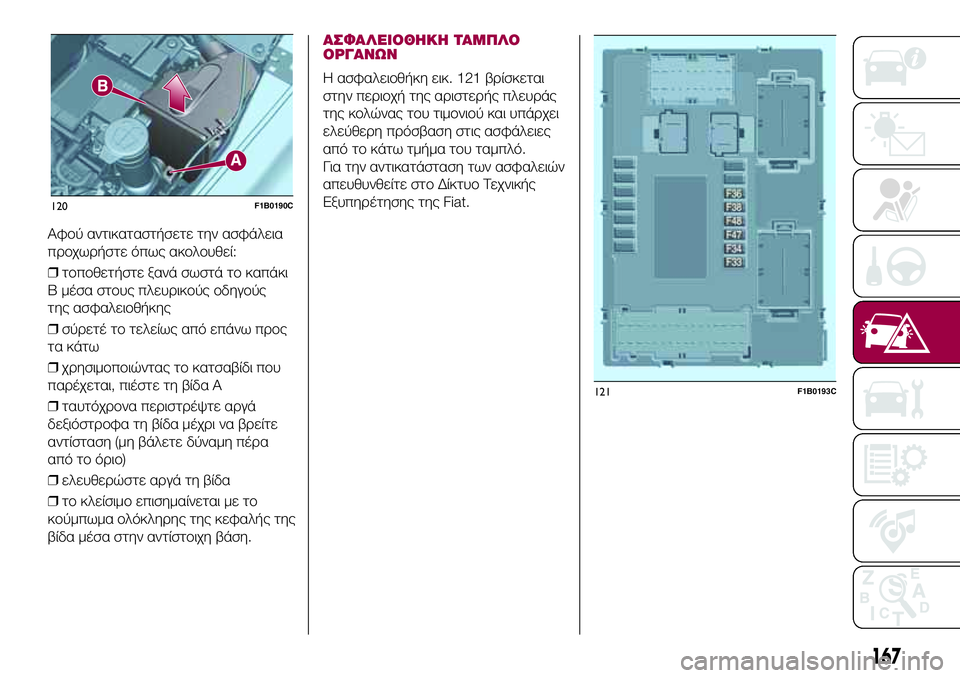

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 121 βρίσκεται
στην περιοχή της αριστερής πλευράς
της κολώνας του τιμονιού και υπάρχει
ελεύθερη πρόσβαση στις ασφάλειες
από το κάτω τμήμα του ταμπλό.
Για την αντικατάσταση των ασφαλειών
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
121F1B0193C
167
Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
❒τοποθετήστε ξανά σωστά το καπάκι
Β μέσα στους πλευρικούς οδηγούς
της ασφαλειοθήκης
❒σύρετέ το τελείως από επάνω προς
τα κάτω
❒χρησιμοποιώντας το κατσαβίδι που
παρέχεται, πιέστε τη βίδα A
❒ταυτόχρονα περιστρέψτε αργά
δεξιόστροφα τη βίδα μέχρι να βρείτε
αντίσταση (μη βάλετε δύναμη πέρα
από το όριο)
❒ελευθερώστε αργά τη βίδα
❒το κλείσιμο επισημαίνεται με το
κούμπωμα ολόκληρης της κεφαλής της
βίδα μέσα στην αντίστοιχη βάση.
120F1B0190C

ΑΣΦΑΛΕΙΟΘΗΚΗ
ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε το πορτάκι ελέγχου A εικ. 122
και εντοπίστε τις ασφάλειες της
ασφαλειοθήκες B εικ. 123.
122F1B0194C
123F1B0195C
168
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα (κλάξον) F10 10
Τροφοδοσία για αναπτήρα/πρίζα ρεύματος F84 20
.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικό παράθυρο (στην πλευρά του συνοδηγού) F33 20
Εμπρός ηλεκτρικό παράθυρο (στην πλευρά του οδηγού) F34 20
Τροφοδοσία συστήματοςUconnect
™, κλιματισμού, ηλεκτρικής
αναδίπλωσης εξωτερικών καθρεφτών, συστήματος EOBD, θύρας
USB / AUX, πίσω πλευρικών πλαφονιέρων (εκδόσεις με συρόμενη
οροφή)F36 15
Διάταξη Dead Lock (Ξεκλείδωμα πόρτας οδηγού για εκδόσεις/
αγορές στις οποίες προβλέπεται)/Ξεκλείδωμα θυρών/Κεντρικό
κλείδωμα/Ηλεκτρικό κλείδωμα πόρτας πορτμπαγκάζF38 20
Πίσω αριστερό ηλεκτρικό παράθυρο F47 20
Πίσω δεξί ηλεκτρικό παράθυρο F48 20
169

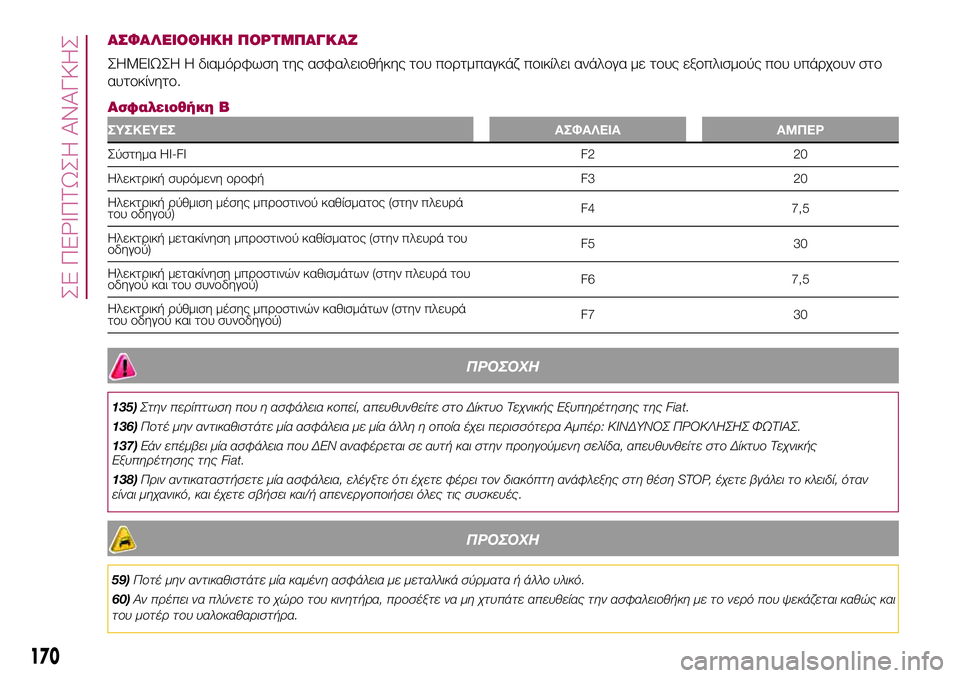

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΗΜΕΙΩΣΗ Η διαμόρφωση της ασφαλειοθήκης του πορτμπαγκάζποικίλει ανάλογα με τους εξοπλισμούς που υπάρχουν στο
αυτοκίνητο.
Ασφαλειοθήκη B
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα HI-FI F2 20
Ηλεκτρική συρόμενη οροφή F3 20
Ηλεκτρική ρύθμιση μέσης μπροστινού καθίσματος (στην πλευρά
του οδηγού)F4 7,5
Ηλεκτρική μετακίνηση μπροστινού καθίσματος (στην πλευρά του
οδηγού)F5 30
Ηλεκτρική μετακίνηση μπροστινών καθισμάτων (στην πλευρά του
οδηγού και του συνοδηγού)F6 7,5
Ηλεκτρική ρύθμιση μέσης μπροστινών καθισμάτων (στην πλευρά
του οδηγού και του συνοδηγού)F7 30
ΠΡΟΣΟΧΗ
135)Στην περίπτωση που η ασφάλεια κοπεί, απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
136)Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει περισσότερα Αμπέρ: ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.
137)Εάν επέμβει μία ασφάλεια που ΔΕΝ αναφέρεται σε αυτή και στην προηγούμενη σελίδα, απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
138)Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχετε φέρει τον διακόπτη ανάφλεξης στη θέση STOP, έχετε βγάλει το κλειδί, όταν
είναι μηχανικό, και έχετε σβήσει και/ή απενεργοποιήσει όλες τις συσκευές.
ΠΡΟΣΟΧΗ
59)Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα ή άλλο υλικό.
60)Αν πρέπει να πλύνετε το χώρο του κινητήρα, προσέξτε να μη χτυπάτε απευθείας την ασφαλειοθήκη με το νερό που ψεκάζεται καθώς και
του μοτέρ του υαλοκαθαριστήρα.
170
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

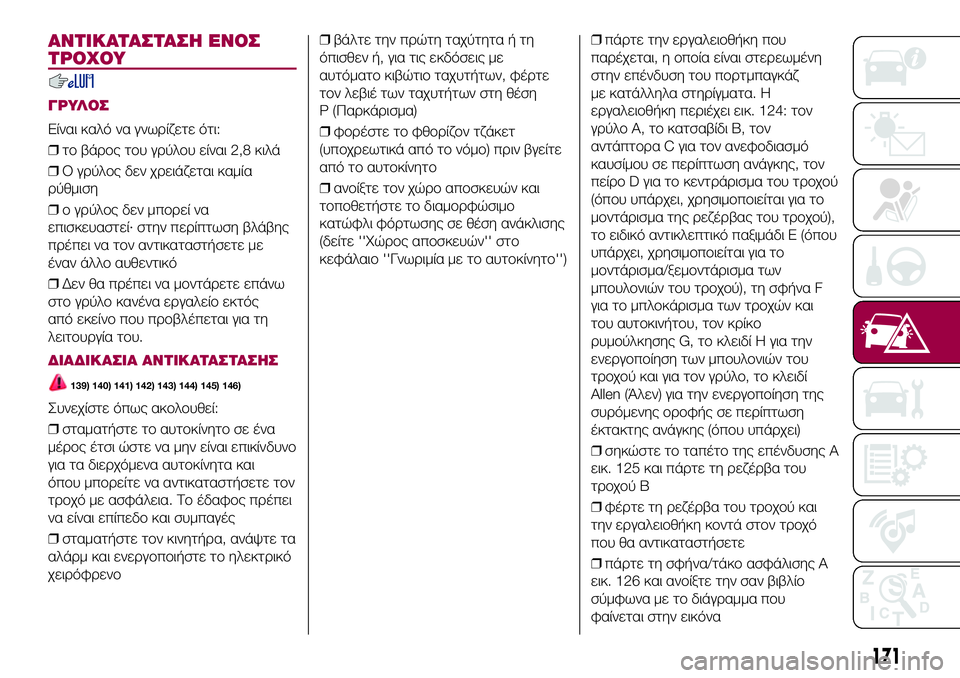

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΡΥΛΟΣ
Είναι καλό να γνωρίζετε ότι:
❒το βάρος του γρύλου είναι 2,8 κιλά
❒Ο γρύλος δεν χρειάζεται καμία
ρύθμιση
❒ο γρύλος δεν μπορεί να
επισκευαστεί· στην περίπτωση βλάβης
πρέπει να τον αντικαταστήσετε με
έναν άλλο αυθεντικό
❒Δεν θα πρέπει να μοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός
από εκείνο που προβλέπεται για τη
λειτουργία του.
ΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ
139) 140) 141) 142) 143) 144) 145) 146)
Συνεχίστε όπως ακολουθεί:
❒σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε να μην είναι επικίνδυνο
για τα διερχόμενα αυτοκίνητα και
όπου μπορείτε να αντικαταστήσετε τον
τροχό με ασφάλεια. Το έδαφος πρέπει
να είναι επίπεδο και συμπαγές
❒σταματήστε τον κινητήρα, ανάψτε τα
αλάρμ και ενεργοποιήστε το ηλεκτρικό
χειρόφρενο❒βάλτε την πρώτη ταχύτητα ή τη
όπισθεν ή, για τις εκδόσεις με
αυτόματο κιβώτιο ταχυτήτων, φέρτε
τον λεβιέ των ταχυτήτων στη θέση
P (Παρκάρισμα)
❒φορέστε το φθορίζον τζάκετ
(υποχρεωτικά από το νόμο) πριν βγείτε
από το αυτοκίνητο
❒ανοίξτε τον χώρο αποσκευών και
τοποθετήστε το διαμορφώσιμο
κατώφλι φόρτωσης σε θέση ανάκλισης
(δείτε ''Χώρος αποσκευών'' στο
κεφάλαιο ''Γνωριμία με το αυτοκίνητο'')❒πάρτε την εργαλειοθήκη που
παρέχεται, η οποία είναι στερεωμένη
στην επένδυση του πορτμπαγκάζ
με κατάλληλα στηρίγματα. Η
εργαλειοθήκη περιέχει εικ. 124: τον
γρύλο A, το κατσαβίδι B, τον
αντάπτορα C για τον ανεφοδιασμό
καυσίμου σε περίπτωση ανάγκης, τον
πείρο D για το κεντράρισμα του τροχού
(όπου υπάρχει, χρησιμοποιείται για το
μοντάρισμα της ρεζέρβας του τροχού),
το ειδικό αντικλεπτικό παξιμάδι Ε (όπου
υπάρχει, χρησιμοποιείται για το
μοντάρισμα/ξεμοντάρισμα των
μπουλονιών του τροχού), τη σφήνα F
για το μπλοκάρισμα των τροχών και
του αυτοκινήτου, τον κρίκο
ρυμούλκησης G, το κλειδί H για την
ενεργοποίηση των μπουλονιών του
τροχού και για τον γρύλο, το κλειδί
Allen (Άλεν) για την ενεργοποίηση της
συρόμενης οροφής σε περίπτωση
έκτακτης ανάγκης (όπου υπάρχει)
❒σηκώστε το ταπέτο της επένδυσης A
εικ. 125 και πάρτε τη ρεζέρβα του
τροχού B
❒φέρτε τη ρεζέρβα του τροχού και
την εργαλειοθήκη κοντά στον τροχό
που θα αντικαταστήσετε
❒πάρτε τη σφήνα/τάκο ασφάλισης Α
εικ. 126 και ανοίξτε την σαν βιβλίο
σύμφωνα με το διάγραμμα που
φαίνεται στην εικόνα
171

❒τοποθετήστε τη σφήνα Α επάνω
στον τροχό διαγωνίως αντίθετα από
αυτό που θα αντικαταστήσετε (δείτε
εικ. 127) έτσι ώστε να αποφύγετε
ανώμαλες μετατοπίσεις του
αυτοκινήτου όταν αυτό ανυψωθεί από
το έδαφος❒με το κλειδί A εικ. 128 λασκάρετε
περίπου κατά μία στροφή τα
μπουλόνια στήριξης. Με τις
αλουμινένιες ζάντες προτείνεται να
''κουνήσετε'' το αυτοκίνητο για να
διευκολύνετε την εξαγωγή της ζάντας
από το μουαγιέ του τροχού
❒τοποθετήστε τον γρύλο κάτω από το
αυτοκίνητο, κοντά στον τροχό που θα
αντικαταστήσετε
❒βάλτε το κλειδί Α εικ. 129 στο
εξάγωνο του γρύλου Β έτσι ώστε να
τον ανοίξετε, μέχρι το επάνω
αυλακωτό τμήμα να εισαχθεί σωστά
επάνω στη δοκό C το αυτοκινήτου, στο
σημείο του συμβόλου
που υπάρχει
επάνω στη δοκό
124F1B0218C
125F1B0219C
126F1B0220C
127F1B0221C
128F1B0223C
172
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

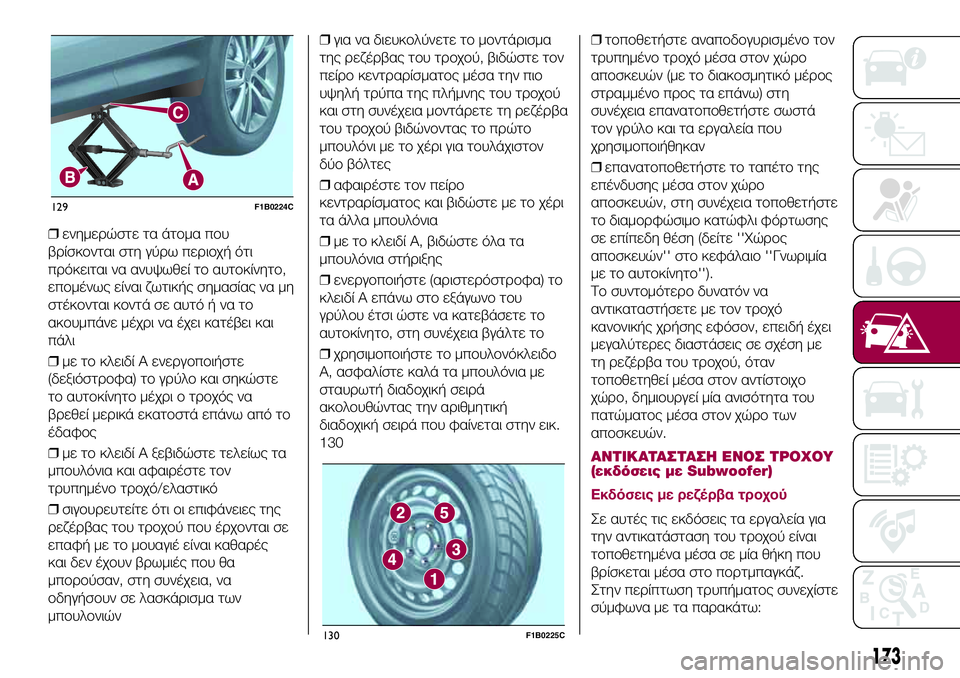

❒ενημερώστε τα άτομα που
βρίσκονται στη γύρω περιοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να μη
στέκονται κοντά σε αυτό ή να το
ακουμπάνε μέχρι να έχει κατέβει και
πάλι
❒με το κλειδί Α ενεργοποιήστε
(δεξιόστροφα) το γρύλο και σηκώστε
το αυτοκίνητο μέχρι ο τροχός να
βρεθεί μερικά εκατοστά επάνω από το
έδαφος
❒με το κλειδί Α ξεβιδώστε τελείως τα
μπουλόνια και αφαιρέστε τον
τρυπημένο τροχό/ελαστικό
❒σιγουρευτείτε ότι οι επιφάνειες της
ρεζέρβας του τροχού που έρχονται σε
επαφή με το μουαγιέ είναι καθαρές
και δεν έχουν βρωμιές που θα
μπορούσαν, στη συνέχεια, να
οδηγήσουν σε λασκάρισμα των
μπουλονιών❒για να διευκολύνετε το μοντάρισμα
της ρεζέρβας του τροχού, βιδώστε τον
πείρο κεντραρίσματος μέσα την πιο
υψηλή τρύπα της πλήμνης του τροχού
και στη συνέχεια μοντάρετε τη ρεζέρβα
του τροχού βιδώνοντας το πρώτο
μπουλόνι με το χέρι για τουλάχιστον
δύο βόλτες
❒αφαιρέστε τον πείρο
κεντραρίσματος και βιδώστε με το χέρι
τα άλλα μπουλόνια
❒με το κλειδί A, βιδώστε όλα τα
μπουλόνια στήριξης
❒ενεργοποιήστε (αριστερόστροφα) το
κλειδί A επάνω στο εξάγωνο του
γρύλου έτσι ώστε να κατεβάσετε το
αυτοκίνητο, στη συνέχεια βγάλτε το
❒χρησιμοποιήστε το μπουλονόκλειδο
Α, ασφαλίστε καλά τα μπουλόνια με
σταυρωτή διαδοχική σειρά
ακολουθώντας την αριθμητική
διαδοχική σειρά που φαίνεται στην εικ.
130❒τοποθετήστε αναποδογυρισμένο τον
τρυπημένο τροχό μέσα στον χώρο
αποσκευών (με το διακοσμητικό μέρος
στραμμένο προς τα επάνω) στη
συνέχεια επανατοποθετήστε σωστά
τον γρύλο και τα εργαλεία που
χρησιμοποιήθηκαν
❒επανατοποθετήστε το ταπέτο της
επένδυσης μέσα στον χώρο
αποσκευών, στη συνέχεια τοποθετήστε
το διαμορφώσιμο κατώφλι φόρτωσης
σε επίπεδη θέση (δείτε ''Χώρος
αποσκευών'' στο κεφάλαιο ''Γνωριμία
με το αυτοκίνητο'').
Το συντομότερο δυνατόν να
αντικαταστήσετε με τον τροχό
κανονικής χρήσης εφόσον, επειδή έχει
μεγαλύτερες διαστάσεις σε σχέση με
τη ρεζέρβα του τροχού, όταν
τοποθετηθεί μέσα στον αντίστοιχο
χώρο, δημιουργεί μία ανισότητα του
πατώματος μέσα στον χώρο των
αποσκευών.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΤΡΟΧΟΥ
(εκδόσεις με Subwoofer)
Εκδόσεις με ρεζέρβα τροχού
Σε αυτές τις εκδόσεις τα εργαλεία για
την αντικατάσταση του τροχού είναι
τοποθετημένα μέσα σε μία θήκη που
βρίσκεται μέσα στο πορτμπαγκάζ.
Στην περίπτωση τρυπήματος συνεχίστε
σύμφωνα με τα παρακάτω:
129F1B0224C
130F1B0225C
173

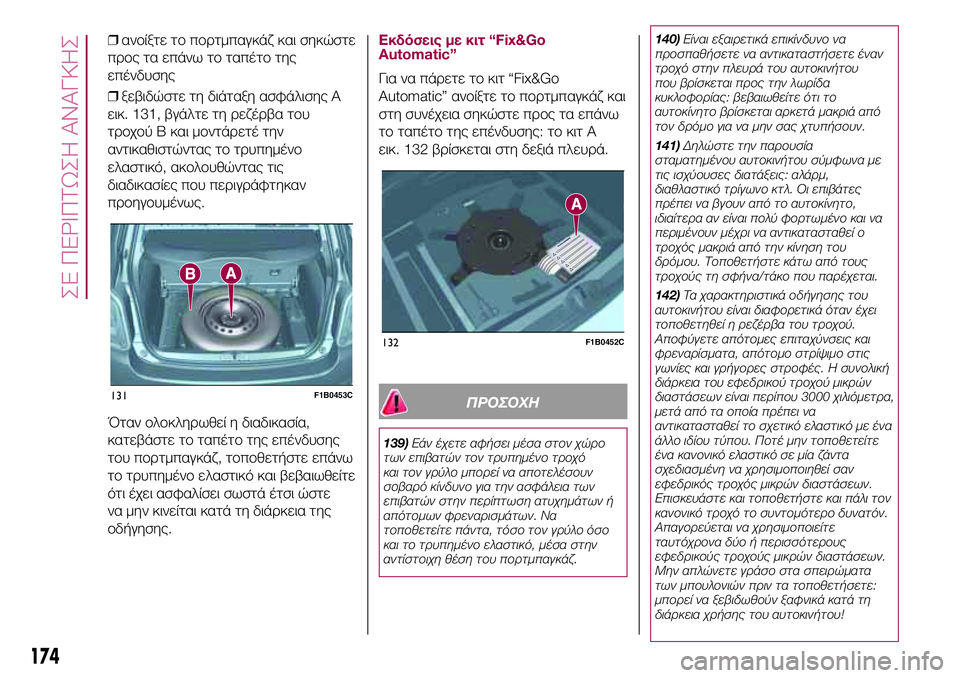

❒ανοίξτε το πορτμπαγκάζκαι σηκώστε
προς τα επάνω το ταπέτο της
επένδυσης
❒ξεβιδώστε τη διάταξη ασφάλισης A
εικ. 131, βγάλτε τη ρεζέρβα του
τροχού Β και μοντάρετέ την
αντικαθιστώντας το τρυπημένο
ελαστικό, ακολουθώντας τις
διαδικασίες που περιγράφτηκαν
προηγουμένως.
Όταν ολοκληρωθεί η διαδικασία,
κατεβάστε το ταπέτο της επένδυσης
του πορτμπαγκάζ, τοποθετήστε επάνω
το τρυπημένο ελαστικό και βεβαιωθείτε
ότι έχει ασφαλίσει σωστά έτσι ώστε
να μην κινείται κατά τη διάρκεια της
οδήγησης.Εκδόσεις με κιτ “Fix&Go
Automatic”
Για να πάρετε το κιτ “Fix&Go
Automatic” ανοίξτε το πορτμπαγκάζκαι
στη συνέχεια σηκώστε προς τα επάνω
το ταπέτο της επένδυσης: το κιτ A
εικ. 132 βρίσκεται στη δεξιά πλευρά.
ΠΡΟΣΟΧΗ
139)Εάν έχετε αφήσει μέσα στον χώρο
των επιβατών τον τρυπημένο τροχό
και τον γρύλο μπορεί να αποτελέσουν
σοβαρό κίνδυνο για την ασφάλεια των
επιβατών στην περίπτωση ατυχημάτων ή
απότομων φρεναρισμάτων. Να
τοποθετείτε πάντα, τόσο τον γρύλο όσο
και το τρυπημένο ελαστικό, μέσα στην
αντίστοιχη θέση του πορτμπαγκάζ.140)Είναι εξαιρετικά επικίνδυνο να
προσπαθήσετε να αντικαταστήσετε έναν
τροχό στην πλευρά του αυτοκινήτου
που βρίσκεται προς την λωρίδα
κυκλοφορίας: βεβαιωθείτε ότι το
αυτοκίνητο βρίσκεται αρκετά μακριά από
τον δρόμο για να μην σας χτυπήσουν.
141)Δηλώστε την παρουσία
σταματημένου αυτοκινήτου σύμφωνα με
τις ισχύουσες διατάξεις: αλάρμ,
διαθλαστικό τρίγωνο κτλ. Οι επιβάτες
πρέπει να βγουν από το αυτοκίνητο,
ιδιαίτερα αν είναι πολύ φορτωμένο και να
περιμένουν μέχρι να αντικατασταθεί ο
τροχός μακριά από την κίνηση του
δρόμου. Τοποθετήστε κάτω από τους
τροχούς τη σφήνα/τάκο που παρέχεται.
142)Τα χαρακτηριστικά οδήγησης του
αυτοκινήτου είναι διαφορετικά όταν έχει
τοποθετηθεί η ρεζέρβα του τροχού.
Αποφύγετε απότομες επιταχύνσεις και
φρεναρίσματα, απότομο στρίψιμο στις
γωνίες και γρήγορες στροφές. Η συνολική
διάρκεια του εφεδρικού τροχού μικρών
διαστάσεων είναι περίπου 3000 χιλιόμετρα,
μετά από τα οποία πρέπει να
αντικατασταθεί το σχετικό ελαστικό με ένα
άλλο ιδίου τύπου. Ποτέ μην τοποθετείτε
ένα κανονικό ελαστικό σε μία ζάντα
σχεδιασμένη να χρησιμοποιηθεί σαν
εφεδρικός τροχός μικρών διαστάσεων.
Επισκευάστε και τοποθετήστε και πάλι τον
κανονικό τροχό το συντομότερο δυνατόν.
Απαγορεύεται να χρησιμοποιείτε
ταυτόχρονα δύο ή περισσότερους
εφεδρικούς τροχούς μικρών διαστάσεων.
Μην απλώνετε γράσο στα σπειρώματα
των μπουλονιών πριν τα τοποθετήσετε:
μπορεί να ξεβιδωθούν ξαφνικά κατά τη
διάρκεια χρήσης του αυτοκινήτου!
131F1B0453C
132F1B0452C
174
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
