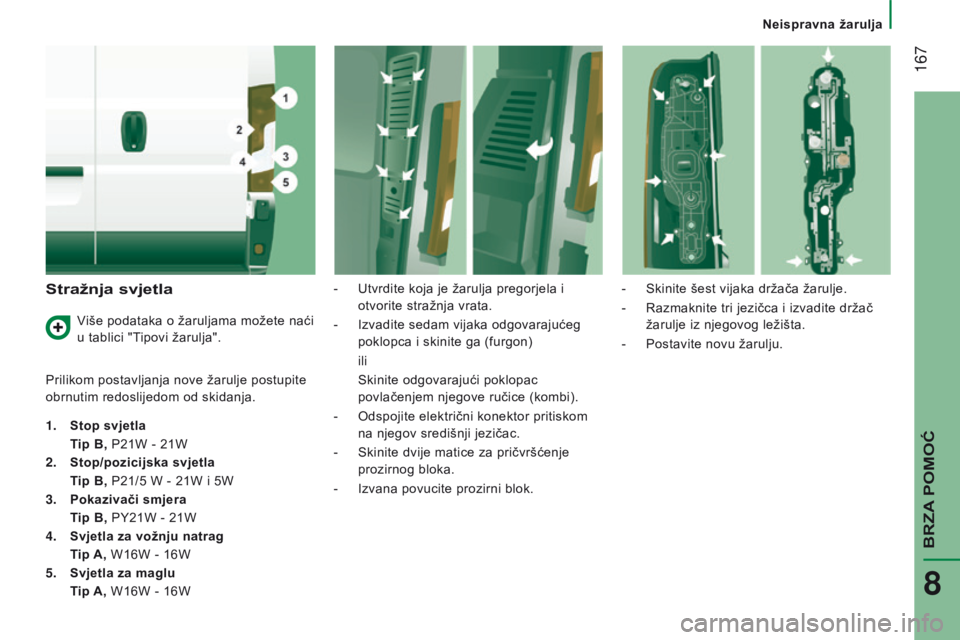

Stražnja svjetla
Prilikom postavljanja nove žarulje postupite
obrnutim redoslijedom od skidanja.
1.
Stop svjetla
T

ip B, P21W - 21W
2.

Stop/pozicijska svjetla
T

ip B, P21/5 W - 21W i 5W
3.

Pokazivači smjera
T

ip B, PY21W - 21W
4.

Svjetla za vožnju natrag
T

ip A, W16W - 16W
5.

Svjetla za maglu
T

ip A, W16W - 16W -

Utvrdite koja je žarulja pregorjela i

otvorite stražnja vrata.
-
Izvadite sedam vijaka odgovarajućeg

poklopca i skinite ga (furgon)

ili Skinite odgovarajući poklopac

povlačenjem njegove ručice (kombi).
-

Odspojite električni konektor pritiskom

na njegov središnji jezičac.
-

Skinite dvije matice za pričvršćenje

prozirnog bloka.
-

Izvana povucite prozirni blok.-


Skinite šest vijaka držača žarulje.
-

Razmaknite tri jezičca i izvadite držač

žarulje iz njegovog ležišta.
-
Postavite novu žarulju.
V
iše podataka o žaruljama možete naći
u tablici "Tipovi žarulja".
BRZA POMOĆ
8
Neispravna žarulja

168
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
Treće stop svjetlo
Tip A, W5W - 5W (x4)
-
Skinite oba vijka kojima je svjetlo

pričvršćeno.
-

Izvadite svjetlo povlačenjem prema sebi.

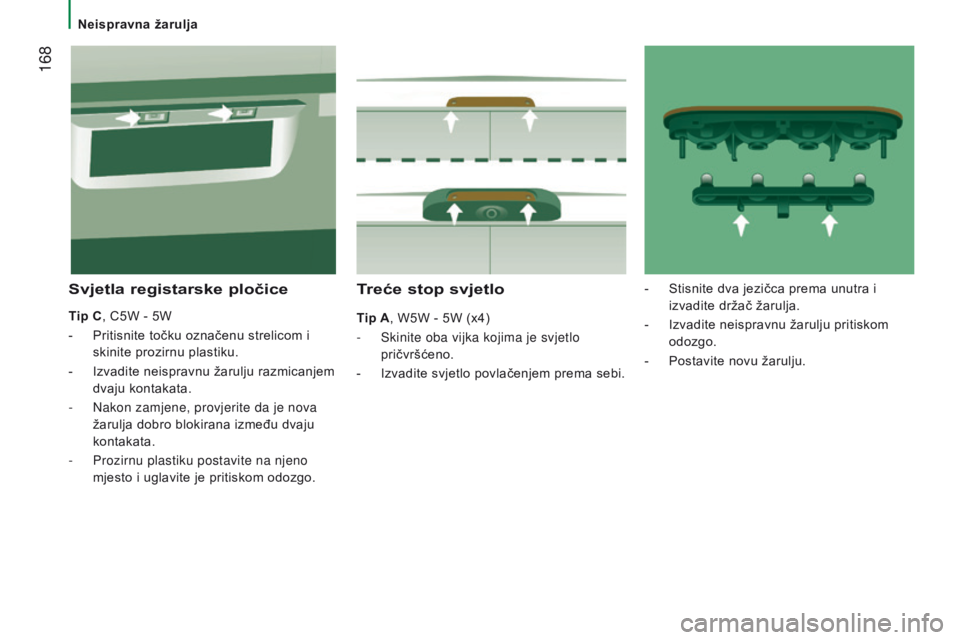

Svjetla registarske pločice
Tip C, C5W - 5W
-
Pritisnite točku označenu strelicom i

skinite prozirnu plastiku.
-

Izvadite neispravnu žarulju razmicanjem

dvaju kontakata.
-

Nakon zamjene, provjerite da je nova

žarulja dobro blokirana između dvaju
kontakata.
-

Prozirnu plastiku postavite na njeno

mjesto i uglavite je pritiskom odozgo. -

Stisnite dva jezičca prema unutra i

izvadite držač žarulja.
- Izvadite neispravnu žarulju pritiskom
odozgo.
-

Postavite novu žarulju.
Neispravna žarulja

169
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
ZAMJENA METLICE BRISAČA
Nogostup smješten u prednjem braniku
olakšava pristup metlicama brisača i
mlaznicama za pranje stakla.Zamjena metlice prednjeg brisača
Podignite polugu.
Oslobodite metlicu pritiskom na tipku i
skinite je povlačenjem prema vanjskoj strani.
Postavite novu metlicu i provjerite da je
dobro uglavljena.
Spustite polugu.
Provjerite da mlaznice za pranje stakla
ili farova nisu začepljene.
BRZA POMOĆ
8
Istrošena metlica brisača

170
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
Zaustavljanje vozila
Vozilo po mogućnosti zaustavite na ravnoj,
stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu, prekinite kontakt i
uključite prvi stupanj prijenosa.
Obucite sigurnosni prsluk i postavite
sigurnosni trokut.
Obavezno provjerite jesu li svi putnici izašli
iz vozila i nalaze li se na sigurnom mjestu.

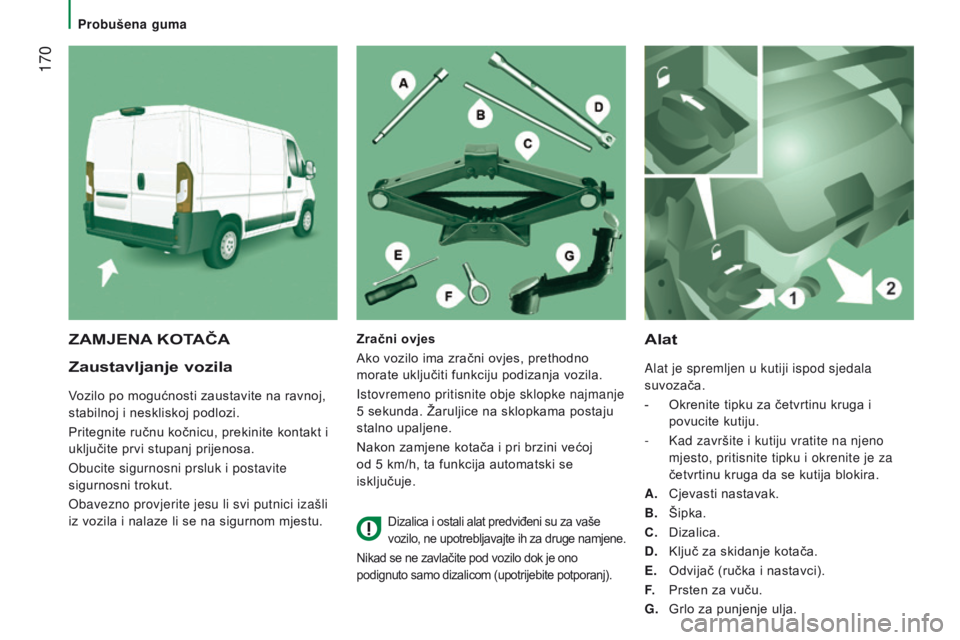

Alat
Alat je spremljen u kutiji ispod sjedala
suvozača.
-
Okrenite tipku za četvrtinu kruga i

povucite kutiju.
-

Kad završite i kutiju vratite na njeno

mjesto, pritisnite tipku i okrenite je za
četvrtinu kruga da se kutija blokira.
a

.
Cjevasti nastavak.
B.


Šipka.
C.


Dizalica.
d

.
Ključ za skidanje kotača.
E.


Odvijač (ručka i nastavci).
F.
Prsten za vuču.
G.


Grlo za punjenje ulja.
ZAMJENA KOTAČAZračni ovjes
Ako vozilo ima zračni ovjes, prethodno
morate uključiti funkciju podizanja vozila.
Istovremeno pritisnite obje sklopke najmanje
5 sekunda. Žaruljice na sklopkama postaju
stalno upaljene.
Nakon zamjene kotača i pri brzini većoj
od 5 km/h, ta funkcija automatski se
isključuje.
Dizalica i ostali alat predviđeni su za vaše
vozilo, ne upotrebljavajte ih za druge namjene.
Nikad se ne zavlačite pod vozilo dok je ono
podignuto samo dizalicom (upotrijebite potporanj).
Probušena guma

171
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
● Ako vozilo ima naplatke od legure,
izvadite tri vijka za pričvršćenje J čeljusti K.
●

Izvadite cijeli unutrašnji dio naplatka od

legure.
Rezervni kotač
Rezervni kotač je pričvršćen vijkom ispod
stražnjeg branika, na desnoj strani.
-

Postavite cjevasti nastavak
a
, ključ za

skidanje kotača
d
i šipku
B na vijak za
pridržavanje.
-

Spustite kotač okretanjem u smjeru

suprotnom od kazaljki na satu.
-

Okrećite do točke blokiranja, koju ćete

osjetiti otporom pri okretanju.
-

Nakon potpunog odmotavanja sajle,

izvadite rezervni kotač ispod vozila. ●
Ako vozilo ima čelične naplatke,
odvrnite ručicu H .
●

Izvadite nosač
I iz vanjskog dijela
čeličnog naplatka.
-

Izvadite rezervni kotač i stavite ga uz

kotač koji mijenjate.
-

Po mogućnosti, postavite klin ispod

kotača dijagonalno suprotnog onom koji
mijenjate.
BRZA POMOĆ
8
Probušena guma

172
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
- Dizalicu podižite ključem d i šipkom B
dok se kotač ne odigne za nekoliko
centimetara od tla.
-

Do kraja odvrnite vijke i skinite kotač.
-


Dizalicu
C stavite na jedno od četiri
predviđena mjesta, uz kotač koji
mijenjate.
Ako vozilo ima sklopivu stepenicu, dizalica
mora biti pod kutom od 45°.
Skidanje kotača koji se zamjenjuje
- Umetnite odvijač E i skinite ukrasni
poklopac (ovisno o izvedbi).
-

Otpustite vijke kotača ključem
d
i
šipkom B.
Probušena guma

173
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
Postavljanje rezervnog kotača Spremanje kotača
- Postavite rezervni kotač na glavčinu i
rukom zavrnite vijke.
-
V

ijke malo pritegnite ključem
d
i šipkom B.
-

Spustite vozilo do kraja spuštanjem

dizalice C i izvadite je.
-

Ključem
d
i šipkom
B do kraja zategnite
vijke, ali bez naprezanja. Za blokiranje sustava vitla obavezno morate
postaviti kotač s oštećenom gumom ili
rezervni kotač ispod vozila.
-

Postavite kotač iza vozila.
●


U izvedbi s čeličnim naplatkom,

zakvačite nosač I na vanjski dio.
●

Zavrnite ručicu
H tako da nosač i čelični
naplatak budu čvrsto spojeni. ●
U izvedbi s naplatkom od legure,
namjestite čeljust K na unutrašnji dio.
●

Zavrnite tri vijka za pričvršćenje
J
čeljusti na naplatak od legure.
BRZA POMOĆ
8
Probušena guma

174
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
U točki "Tehnički podaci - Identifikacija
vozila" opisana je naljepnica s
podacima o tlaku u gumama.
-
Postavite cjevasti nastavak
a, ključ za

skidanje kotača
d
i šipku

B na vijak za
pridržavanje.
-

Okrećite u smjeru kazaljki na satu za


potpuno namotavanje sajle i podizanja
kotača ispod vozila.
-

Provjerite da je kotač dobro horizontalno


priljubljen uz podnicu i da je utor sustava
vitla vidljiv.
-

Spremite alat i ukrasni poklopac (ovisno


o izvedbi).

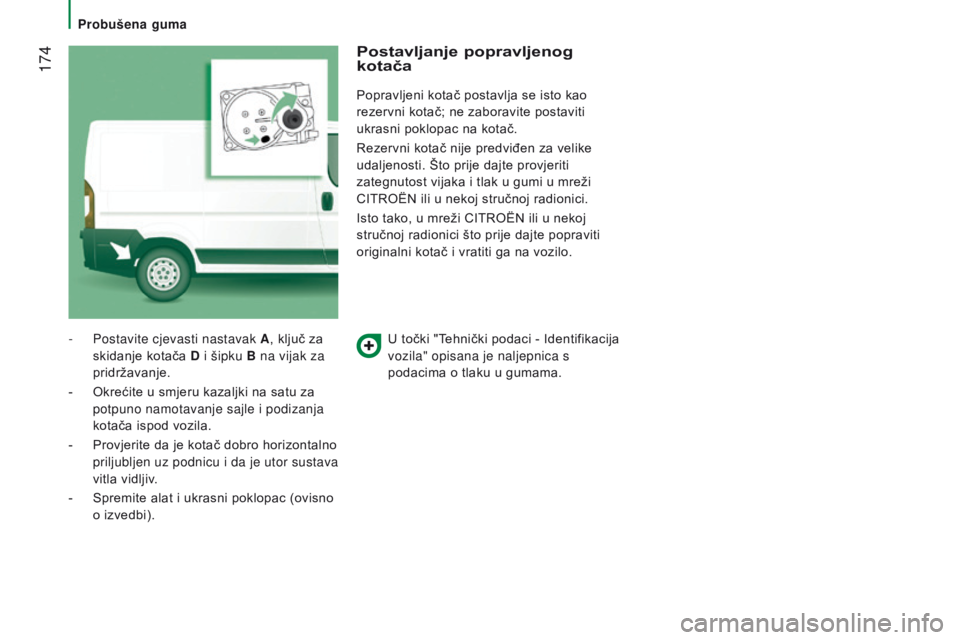

Postavljanje popravljenog
kotača
Popravljeni kotač postavlja se isto kao
rezervni kotač; ne zaboravite postaviti
ukrasni poklopac na kotač.
Rezervni kotač nije predviđen za velike
udaljenosti. Što prije dajte provjeriti
zategnutost vijaka i tlak u gumi u mreži
CITROËN ili u nekoj stručnoj radionici.
Isto tako, u mreži CITROËN ili u nekoj
stručnoj radionici što prije dajte popraviti
originalni kotač i vratiti ga na vozilo.
Probušena guma
