Detaljan shematski prikaz hidrauličke centrale UD2386
SPECIFIČNOSTI
Kiper
10
Page 218 of 292
216
Jumper_hr_Chap10_Particularites_ed01-2016

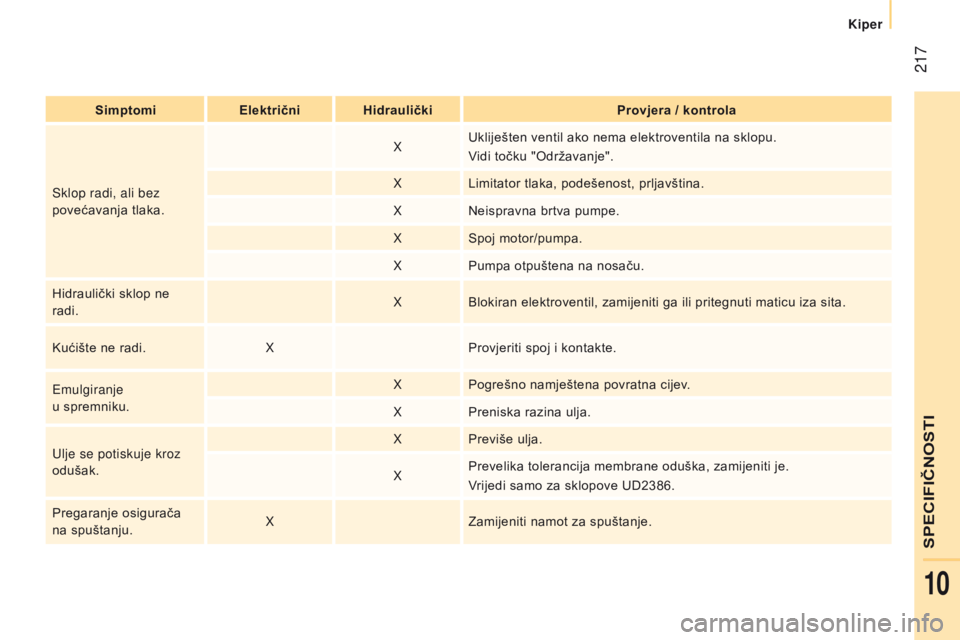

DIJAGNOSTIKA
SimptomiElektrični Hidraulički Provjera / kontrola
Hidraulički sklop ne radi X
Ožičenje snage i relej sklopa.
X Upravljačko ožičenje (kućište).
X Prekidač strujnog kruga.
Vrlo bučan sklop, sporo
podizanje. X
Začepljena usisna mrežica ili prignječena na dnu spremnika.
Vrlo bučan novi sklop,
brzo podizanje. X
Poravnatost pumpe, zamijeniti sklop.
Cilindar se sam spušta. XPrignječen ili blokiran ventil za spuštanje.
Cilindar se ne spušta. X
Da, provjeriti klizač ventila i odzračiti ga.
Vidi točku "Održavanje".
X Ne, provjeriti namot i električne spojeve ventila.
X Ne, zamijeniti elektroventil.
X Ne, provjeriti poravnatost cilindra.
Kiper
Page 219 of 292
217
Jumper_hr_Chap10_Particularites_ed01-2016
SimptomiElektrični Hidraulički Provjera / kontrola
Sklop radi, ali bez
povećavanja tlaka. X
Ukliješten ventil ako nema elektroventila na sklopu.
Vidi točku "Održavanje".
X Limitator tlaka, podešenost, prljavština.
X Neispravna brtva pumpe.
X Spoj motor/pumpa.
X Pumpa otpuštena na nosaču.
Hidraulički sklop ne
radi. X
Blokiran elektroventil, zamijeniti ga ili pritegnuti maticu iza sita.
Kućište ne radi. XProvjeriti spoj i kontakte.
Emulgiranje
u spremniku. X
Pogrešno namještena povratna cijev.
X Preniska razina ulja.
Ulje se potiskuje kroz
odušak. X
Previše ulja.
X Prevelika tolerancija membrane oduška, zamijeniti je.
Vrijedi samo za sklopove UD2386.
Pregaranje osigurača
na spuštanju. X
Zamijeniti namot za spuštanje.
SPECIFIČNOSTI
Kiper
10
Page 220 of 292
218
Jumper_hr_Chap10_Particularites_ed01-2016
Page 221 of 292
219
Jumper_hr_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

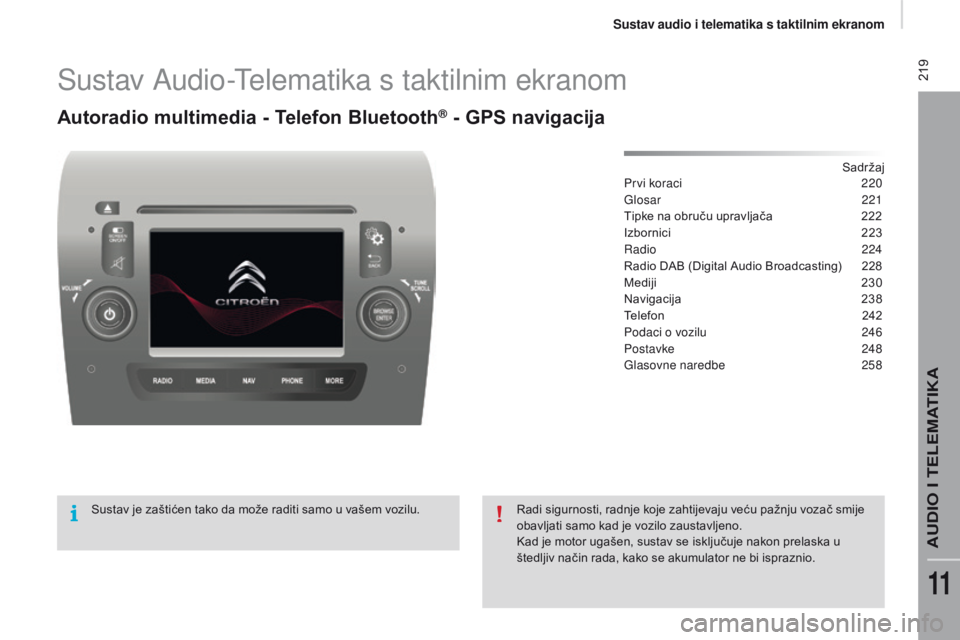

Sustav Audio-Telematika s taktilnim ekranom
Autoradio multimedia - Telefon Bluetooth® - GPS navigacija
Sadržaj
Prvi koraci
2 20
Glosar
221
Tipke na obruču upravljača
2
22
Izbornici
2
23
Radio
224
Radio DAB (Digital Audio Broadcasting)
2
28
Mediji
23
0
Navigacija
2
38
Telefon
2
42
Podaci o vozilu
2
46
Postavke
248
Glasovne naredbe
2
58
Sustav je zaštićen tako da može raditi samo u vašem vozilu. Radi sigurnosti, radnje koje zahtijevaju veću pažnju vozač smije
obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon prelaska u
štedljiv način rada, kako se akumulator ne bi ispraznio.
Sustav audio i telematika s taktilnim ekranom
AUDIO I TELEMATIKA
11
Page 222 of 292
220
Jumper_hr_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

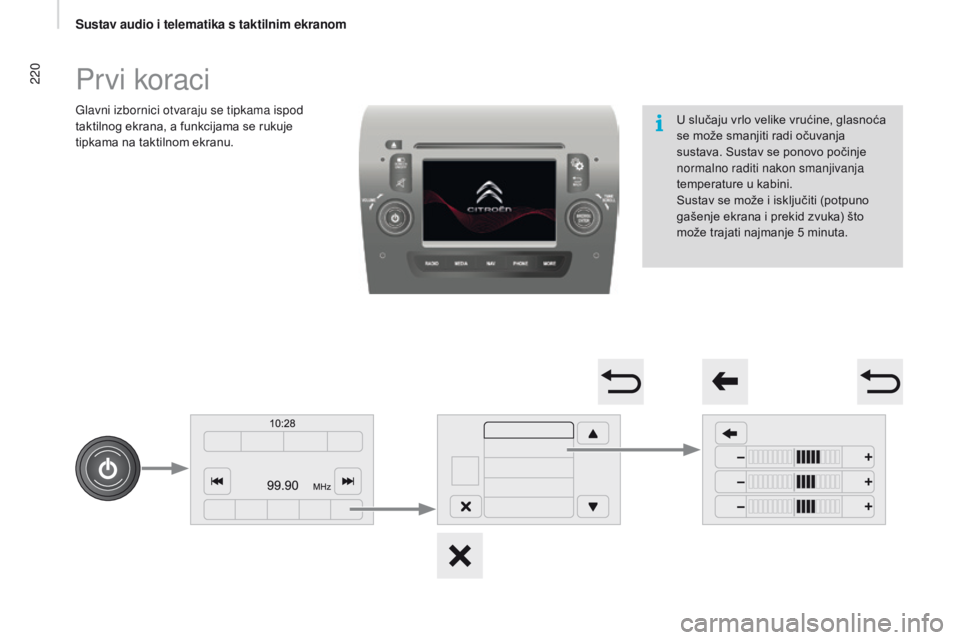

Pr vi koraci
Glavni izbornici otvaraju se tipkama ispod
taktilnog ekrana, a funkcijama se rukuje
tipkama na taktilnom ekranu.U slučaju vrlo velike vrućine, glasnoća
se može smanjiti radi očuvanja
sustava. Sustav se ponovo počinje
normalno raditi nakon smanjivanja
temperature u kabini.
Sustav se može i isključiti (potpuno
gašenje ekrana i prekid zvuka) što
može trajati najmanje 5
minuta.
Sustav audio i telematika s taktilnim ekranom
Page 223 of 292

221
Jumper_hr_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016
Gašenje / paljenje ekrana.
Uključivanje, isključivanje,
određivanje parametara nekih
funkcija sustava i vozila. Izbacivanje CD-a.
Uključivanje / isključivanje zvuka
(mute / pause).
Odustajanje od radnje u tijeku.
Prelazak na višu razinu strukture
(izbornik ili mapa). Pritisak: uključivanje / isključivanje.
Okretanje: podešavanje glasnoće
(za svaki izvor posebno).
Radio, okretanje: traženje
radiostanice.
Media, okretanje: prelazak na
prethodnu / sljedeću pjesmu.
Pritisak: potvrda opcije prikazane na
ekranu. Riječ je o "rezistivnom" ekranu.
Potrebni su jači pritisci, naročito kad
je potrebno povlačenje prsta (pregled
popisa, pomicanje karte...). Samo
dodirivanje nije dovoljno. Ekran ne
uvažava pritiske s više prstiju.
Ekran se može koristiti s rukavicama.
Ugrađena tehnologija omogućuje
korištenje na svakoj temperaturi.
Za čišćenje ekrana preporučuje
se mekana, neabrazivna krpica
(na primjer, za čišćenje naočala),
bez dodatnih sredstava.
Ne dirajte ekran šiljastim predmetima.
Ne dirajte ekran mokrim rukama.
Glosar
Nazivi u
sustavu Značenja / komentari
VOLUME Podešavanje glasnoće
okretanjem.
RADIO Otvaranje izbornika radija.
MEDIA Otvaranje izbornika media i
prikaz ostalih izvora glazbe.
N AV Otvaranje izbornika navigacije.
PHONE Otvaranje izbornika telefona.
MORE Prikaz podataka o vozilu.
BROWSE
TUNE
SCROLL Okretanje tipke za:
-
p
omicanje u izborniku ili na
popisu.
-
o
značavanje radiostanice.
ENTER Potvrda opcije prikazane na
ekranu pritiskom.
Sustav audio i telematika s taktilnim ekranom
AUDIO I TELEMATIKA
11
Page 224 of 292

222
Jumper_hr_Chap11a_Autoradio-Fiat-tactile-1_ed01-2016

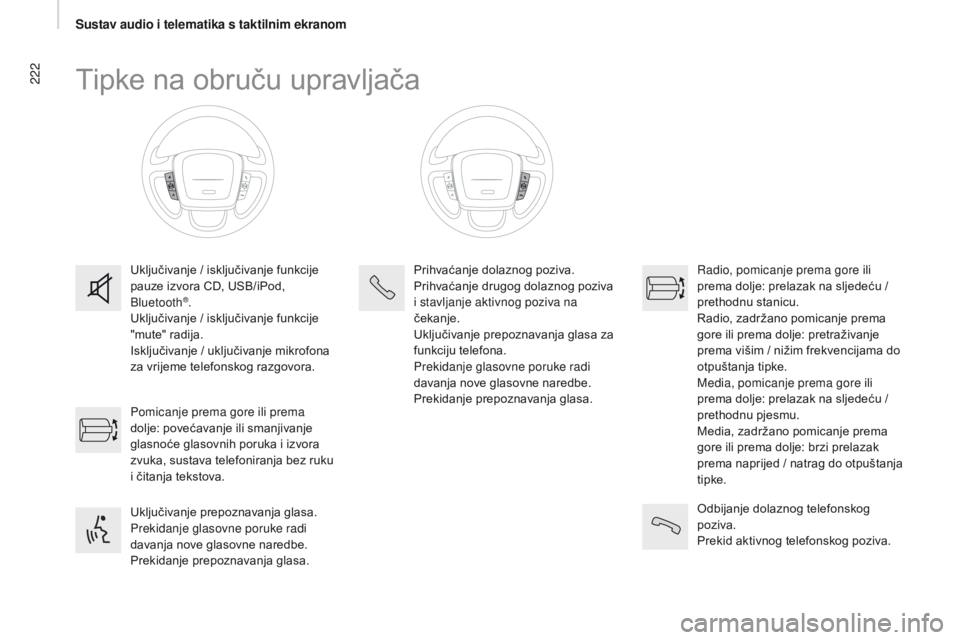

Tipke na obruču upravljača
Uključivanje / isključivanje funkcije
pauze izvora CD, USB/iPod,
Bluetooth
®.
Uključivanje / isključivanje funkcije
"mute" radija.
Isključivanje / uključivanje mikrofona
za vrijeme telefonskog razgovora.
Uključivanje prepoznavanja glasa.
Prekidanje glasovne poruke radi
davanja nove glasovne naredbe.
Prekidanje prepoznavanja glasa. Pomicanje prema gore ili prema
dolje: povećavanje ili smanjivanje
glasnoće glasovnih poruka i izvora
zvuka, sustava telefoniranja bez ruku
i čitanja tekstova. Prihvaćanje dolaznog poziva.
Prihvaćanje drugog dolaznog poziva
i stavljanje aktivnog poziva na
čekanje.
Uključivanje prepoznavanja glasa za
funkciju telefona.
Prekidanje glasovne poruke radi
davanja nove glasovne naredbe.
Prekidanje prepoznavanja glasa.
Radio, pomicanje prema gore ili
prema dolje: prelazak na sljedeću /
prethodnu stanicu.
Radio, zadržano pomicanje prema
gore ili prema dolje: pretraživanje
prema višim / nižim frekvencijama do
otpuštanja tipke.
Media, pomicanje prema gore ili
prema dolje: prelazak na sljedeću /
prethodnu pjesmu.
Media, zadržano pomicanje prema
gore ili prema dolje: brzi prelazak
prema naprijed / natrag do otpuštanja
tipke.
Odbijanje dolaznog telefonskog
poziva.
Prekid aktivnog telefonskog poziva.
Sustav audio i telematika s taktilnim ekranom
