2017 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

79
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
STRAŽNJA SJEDALA
Nagib

naslona
Nagib naslona podešava se okretanjem
kotačića.
Pristup stražnjim mjestima
Za pristup trećem redu, pomaknite ručicu na
vanjskom sjedalu u drugom redu i preklopite
naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.
Preklapanje naslona središnjeg
sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u osnovni položaj
ponovo podignite ručicu.
Značenja mjera opreza navedena na


naljepnica opisana su u točki "Brza
pomoć - Glosar naljepnica".
Sjedala
3
ERGONOMIJA I KOMFOR

80
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
STRAŽNJE KLUPEVađenje klupe
Praktični savjeti
Provjerite da su sigurnosni pojasi uvijek
dostupni i da ih putnici mogu lako zakopčati.
Svaki putnik mora ispravno namjestiti svoj
naslon za glavu, podesiti i zakopčati svoj
sigurnosni pojas.Pristup stražnjim mjestima
Spustite naslon za glavu, podignite prvu
ručicu i naslon nagnite prema naprijed.
Preklapanje naslona
Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
Desnom rukom podignite drugu polugu i
zakrenite naslon za 5° prema natrag.
Lijevom rukom potpuno preklopite naslon na
sjedište. Obje ručice okrenite prema gore za
oslobađanje prednjih pričvrsnih mjesta.
Podignite klupu i izvadite je.
Za vađenje klupe potrebne su dvije
osobe.
Preklopite naslon na sjedište, kako je gore
opisano.
Obje ručice okrenite prema naprijed za
oslobađanja stražnjih pričvrsnih mjesta.
Zakrenite donji dio klupe prema naprijed i
postavite je u vertikalan položaj. U slučaju skidanja naslona za glavu,
potrebno ga je spremiti i pričvrstiti.
Ako netko sjedi u 3. redu, klupa u 2. redu ne
smije biti u vertikalnom položaju.
Na preklopljeni naslon u 2. redu ne smijete
postavljati nikakav predmet.
Sjedala

81
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
OPREMA U KABINI
Pretinci

ispod prednjih sjedala
Ispod sjedala vozača na raspolaganju vam
je fiksni pretinac.
Središnji pretinac
Otvoreni pretinac se nalazi ispod ploče
središnje konzola.
U njemu su pomoćne utičnice (Jack i USB)
za prijenos podataka u audio sustav.
Ovisno o opremi, u njemu se nalaze dva
držača limenki i/ili držač smartphonea. Ako je vozilo opremljeno sjedalom s
promjenljivim ovjesom, tih pretinaca
nema.Ispod sjedala suvozača spremljena je kutija
s alatom potrebnim za zamjenu kotača, za
zamjenu žarulja ili za vuču vozila...
Za vađenje kutije, otključajte okretanjem
ručice za četvrtinu kruga i povucite kutiju
prema naprijed.
Prilikom postavljanja, ne zaboravite okrenuti
ručicu za četvrtinu kruga u suprotnom
smjeru za zaključavanje kutije u njezinom
ležištu.
Boravak u vozilu
3
ERGONOMIJA I KOMFOR

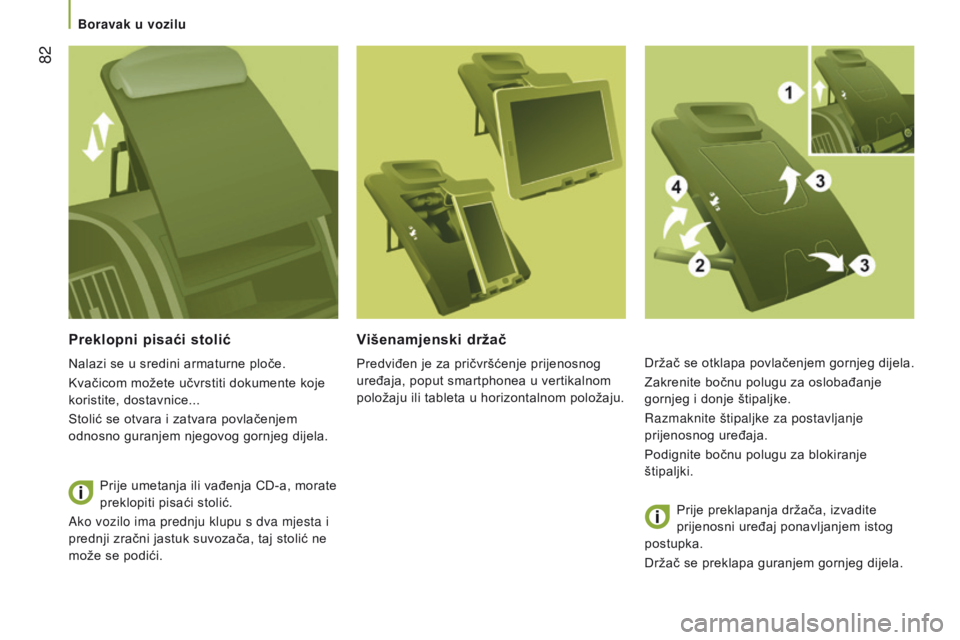

82
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Preklopni pisaći stolić
Nalazi se u sredini armaturne ploče.
Kvačicom možete učvrstiti dokumente koje
koristite, dostavnice...
Stolić se otvara i zatvara povlačenjem
odnosno guranjem njegovog gornjeg dijela.Prije umetanja ili vađenja CD-a, morate
preklopiti pisaći stolić.
Ako vozilo ima prednju klupu s dva mjesta i
prednji zračni jastuk suvozača, taj stolić ne
može se podići.
Višenamjenski držač
Predviđen je za pričvršćenje prijenosnog
uređaja, poput smartphonea u vertikalnom
položaju ili tableta u horizontalnom položaju. Držač se otklapa povlačenjem gornjeg dijela.
Zakrenite bočnu polugu za oslobađanje
gornjeg i donje štipaljke.
Razmaknite štipaljke za postavljanje
prijenosnog uređaja.
Podignite bočnu polugu za blokiranje
štipaljki.
Prije preklapanja držača, izvadite
prijenosni uređaj ponavljanjem istog
postupka.
Držač se preklapa guranjem gornjeg dijela.
Boravak u vozilu

83
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Hlađeni pretinac za rukavice
Smješten je na gornjem dijelu armaturne
ploče, na strani suvozača.
Kroz pretinac za rukavice struji isti zrak kao i
kroz otvore za prozračivanje u kabini.
Pretinac za rukavice na strani
suvozača
Pretinci u prednjim vratima
Ovisno o tržištu, u jednom od pretinaca
u vratima može biti smješten pribor za
privremeni popravak gume.
Boravak u vozilu
3
ERGONOMIJA I KOMFOR

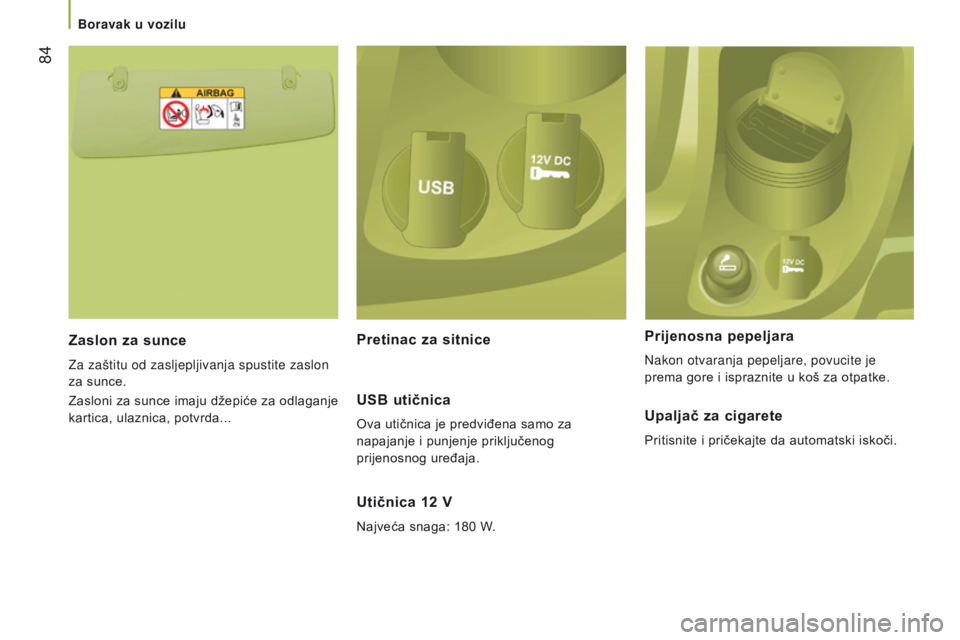

84
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Zaslon za sunce
Za zaštitu od zasljepljivanja spustite zaslon
za sunce.
Zasloni za sunce imaju džepiće za odlaganje
kartica, ulaznica, potvrda...
Utičnica 12 V
Najveća snaga: 180 W.
Prijenosna pepeljara
Nakon otvaranja pepeljare, povucite je
prema gore i ispraznite u koš za otpatke.
Pretinac za sitnice
USB utičnica
Ova utičnica je predviđena samo za
napajanje i punjenje priključenog
prijenosnog uređaja.Upaljač za cigarete
Pritisnite i pričekajte da automatski iskoči.
Boravak u vozilu

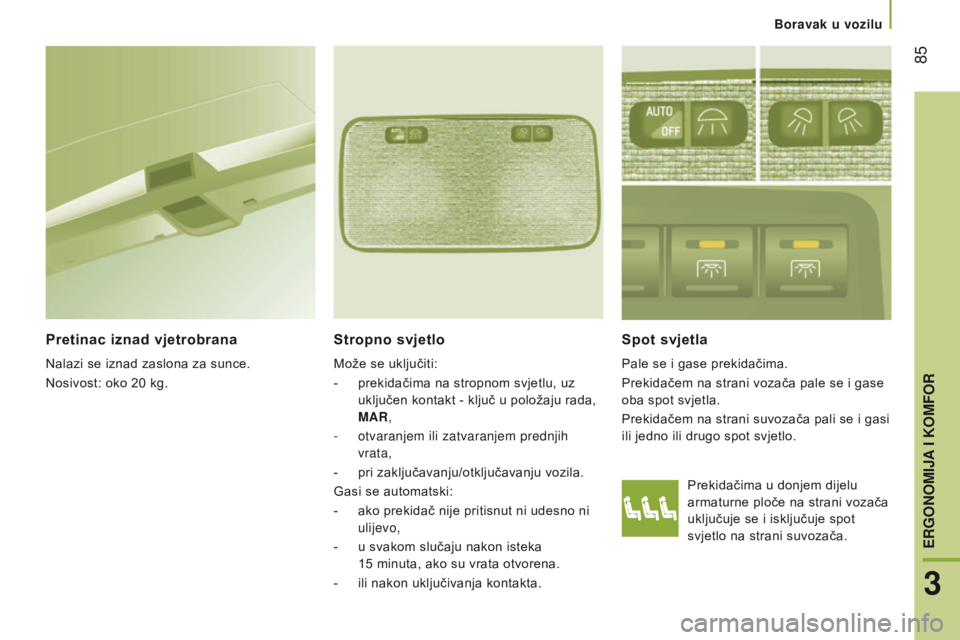

85
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Prekidačima u donjem dijelu
armaturne ploče na strani vozača
uključuje se i isključuje spot
svjetlo na strani suvozača.
Spot svjetla
Pale se i gase prekidačima.
Prekidačem na strani vozača pale se i gase
oba spot svjetla.
Prekidačem na strani suvozača pali se i gasi
ili jedno ili drugo spot svjetlo.
Stropno svjetlo
Može se uključiti:
-
prekidačima na stropnom svjetlu, uz

uključen kontakt - ključ u položaju rada,
ma

R,
-

otvaranjem ili zatvaranjem prednjih

vrata,
-

pri zaključavanju/otključavanju vozila.
Gasi se automatski:
-


ako prekidač nije pritisnut ni udesno ni

ulijevo,
-

u svakom slučaju nakon isteka

15
minuta, ako su vrata otvorena.
-

ili nakon uključivanja kontakta.
Pretinac iznad vjetrobrana
Nalazi se iznad zaslona za sunce.
Nosivost: oko 20 kg.
Boravak u vozilu
3
ERGONOMIJA I KOMFOR

86
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
OPREMA U PROSTORU ZA TERETNosač šine za pričvršćenje tereta
Iznad obloga na raspolaganju su vam
nosači, na jednoj i drugoj strani vozila, na
koje možete pričvrstiti šinu za učvršćenje
tereta.
Najveće opterećenje: 200 kg.
Utičnica 12 V
Najveća snaga: 180 W.Prsteni za pričvršćenje tereta
Na podnici su raspoređeni prsteni za
pričvršćenje tereta: ima ih 8 u vozilima
dužine L1 i L2, odnosno 10 u vozilima
dužine L3 i L4.
Dva dodatna prstena nalaze se na pregradi
iza kabine.
Najveće opterećenje: 500 kg.
Bočna obloga
Unutrašnje bočne stijenke imaju oblogu za
zaštitu tereta.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teške
predmete smjestite što bliže kabini.
Boravak u vozilu
