2017 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

95
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016

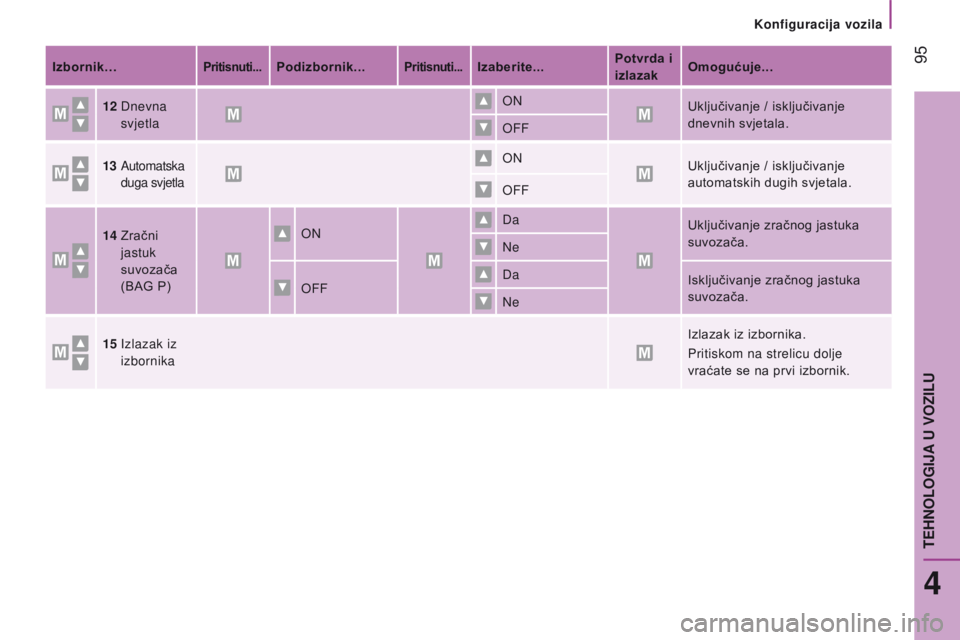

Izbornik…Pritisnuti...Podizbornik...Pritisnuti...Izaberite...Potvrda i
izlazakOmogućuje...
12

Dnevna


svjetla ON
Uključivanje / isključivanje
dnevnih svjetala.
OFF
13

Automatska


duga svjetla ON
Uključivanje / isključivanje
automatskih dugih svjetala.
OFF
14

Zračni


jastuk
suvozača
(BAG P) ON
Da
Uključivanje zračnog jastuka
suvozača.
Ne
OFF Da
Isključivanje zračnog jastuka
suvozača.
Ne
15

Izlazak iz


izbornika Izlazak iz izbornika.
Pritiskom na strelicu dolje
vraćate se na prvi izbornik.
4
TEHNOLOGIJA U VOZILU
Konfiguracija vozila

96

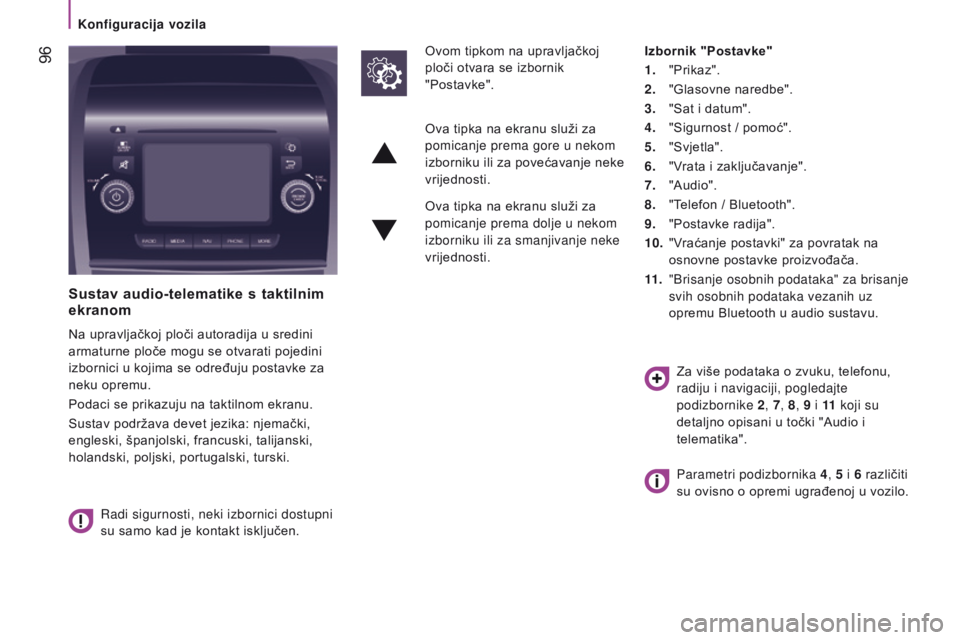

Sustav audio-telematike s taktilnim
ekranom
Na upravljačkoj ploči autoradija u sredini
armaturne ploče mogu se otvarati pojedini
izbornici u kojima se određuju postavke za
neku opremu.
Podaci se prikazuju na taktilnom ekranu.
Sustav podržava devet jezika: njemački,
engleski, španjolski, francuski, talijanski,
holandski, poljski, portugalski, turski.Radi sigurnosti, neki izbornici dostupni
su samo kad je kontakt isključen. Ovom tipkom na upravljačkoj
ploči otvara se izbornik
"Postavke".
Izbornik "Postavke"
1.
"Prikaz".
2.

"Glasovne naredbe".
3.

"Sat i datum".
4.

"Sigurnost / pomoć".
5.

"Svjetla".
6.

"V
rata i zaključavanje".
7.
"Audio".
8.

"T
elefon / Bluetooth".
9.
"Postavke radija".
10.

"V
raćanje postavki" za povratak na
osnovne postavke proizvođača.
11 .
"Brisanje osobnih podataka" za brisanje

svih osobnih podataka vezanih uz
opremu Bluetooth u audio sustavu.
Ova tipka na ekranu služi za
pomicanje prema gore u nekom
izborniku ili za povećavanje neke
vrijednosti.
Ova tipka na ekranu služi za
pomicanje prema dolje u nekom
izborniku ili za smanjivanje neke
vrijednosti.
Za više podataka o zvuku, telefonu,
radiju i navigaciji, pogledajte
podizbornike 2, 7, 8, 9 i 11 koji su
detaljno opisani u točki "Audio i
telematika".
Parametri podizbornika 4 , 5 i 6 različiti
su ovisno o opremi ugrađenoj u vozilo.
Konfiguracija vozila

97
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016
U podizborniku "Sigurnost / pomoć" možete:
-
označiti "Parkview Camera", zatim

"Kamera za vožnju natrag" za
uključivanje ili isključivanje te funkcije
(On, Off),
-

označiti "Parkview Camera", zatim

"Kašnjenje kamere" za uključivanje ili
isključivanje održavanja prikaza tijekom
10 sekunda ili do 18 km/h (On, Off),
-

označiti "T
raffic Sign" za uključivanje ili
isključivanje te funkcije (On, Off),
-

označiti "Zračni jastuk suvozača" za

uključivanje ili isključivanje te funkcije
(On, Off).
U podizborniku "Svjetla" možete:
-

označiti "Dnevna svjetla" za uključivanje

ili isključivanje te funkcije (On, Off),
-

označiti "Automatska duga svjetla" za

uključivanje ili isključivanje te funkcije
(On, Off),
-

označiti "Davač svjetla" za podešavanje

njegove osjetljivosti (1, 2, 3). U podizborniku "Vrata i zaključavanje"
možete:
-

označiti "Autoclose" za uključivanje ili

isključivanje te funkcije (On, Off).
U podizborniku "Prikaz" možete:
-

označiti "Jezici" i izabrati jedan od gore


navedenih jezika,
-

označiti "Mjerne jedinice" i izabrati


jedinicu za potrošnju (l/100 km, mpg),
udaljenost (km, milje) i temperaturu
(°C, °F),
-

označiti "Prikaz puta B" i uključiti ili


isključiti put B u putnom računalu
(On, Off).
U podizborniku "Sat i datum" možete:
-

označiti "Namještanje sata i formata" i


namjestiti sat, minute, sekunde i izabrati
format (24 h, 12 h s am ili pm),
-

označiti "Namještanje datuma" i


namjestiti dan, mjesec i godinu.
Za ručno namještanje sata,
"Sinkronizacija sata" mora biti
isključena (Off).
4
TEHNOLOGIJA U VOZILU
Konfiguracija vozila

98
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016

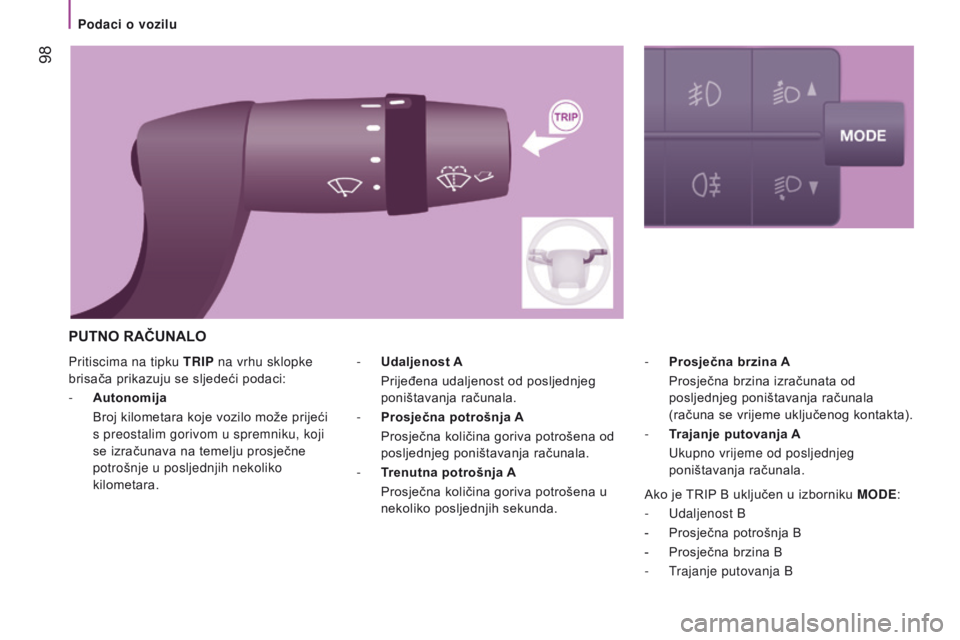

Pritiscima na tipku TRIP na vrhu sklopke
brisača prikazuju se sljedeći podaci:
-
Autonomija
Broj kilometara koje vozilo može prijeći


s preostalim gorivom u spremniku, koji
se izračunava na temelju prosječne
potrošnje u posljednjih nekoliko
kilometara. -
Prosječna brzina A

Prosječna brzina izračunata od


posljednjeg poništavanja računala
(računa se vrijeme uključenog kontakta).
-

T
rajanje putovanja A
Ukupno vrijeme od posljednjeg


poništavanja računala.
-
Udaljenost A

Prijeđena udaljenost od posljednjeg


poništavanja računala.
-

Prosječna potrošnja
A
Prosječna količina goriva potrošena od


posljednjeg poništavanja računala.
-

T
renutna potrošnja A
Prosječna količina goriva potrošena u


nekoliko posljednjih sekunda.
PUTNO RAČUNALO
Ako je TRIP B uključen u izborniku modE:
-
Udaljenost B
-


Prosječna potrošnja B
-


Prosječna brzina B
-


T
rajanje putovanja B
Podaci o vozilu

99
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016
TAHOGRAF
Ako je vaše vozilo njime opremljeno,
tahograf omogućuje pohranjivanje u sam
uređaj i na umetnutu karticu svih podataka
o vozilu.
Na primjer: od početka nekog putovanja ili
od trenutka promjene smjene.Kad je kartica umetnuta, svi podaci mogu se:
-

prikazati na ekranu tahografa,
-

ispisati,
-

prenijeti u neku vanjsku memoriju, preko

odgovarajućeg sučelja. Za više podataka pogledajte dokumente
proizvođača tahografa.
Ako je vaše vozilo opremljeno
tahografom, preporučujemo da minus
stezaljku akumulatora (-) (nalazi se u kabini
ispod podnice na lijevoj strani) odspojite ako
se vozilo ne koristi dulje od 5
dana.
4
TEHNOLOGIJA U VOZILU
Podaci o vozilu

100
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016

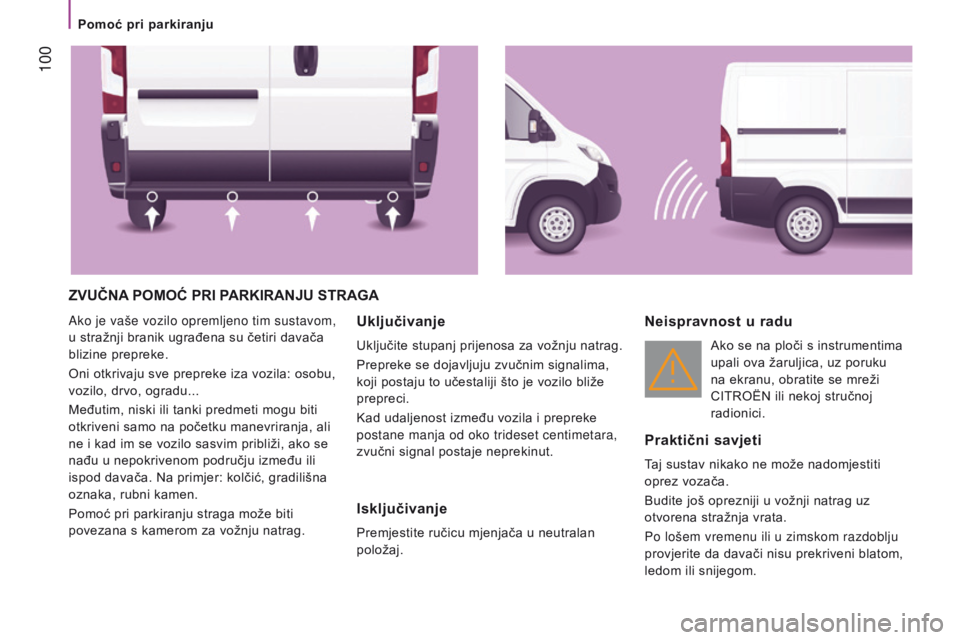

ZVUČNA POMOĆ PRI PARKIRANJU STRAGA
Ako je vaše vozilo opremljeno tim sustavom,
u stražnji branik ugrađena su četiri davača
blizine prepreke.
Oni otkrivaju sve prepreke iza vozila: osobu,
vozilo, drvo, ogradu...
Međutim, niski ili tanki predmeti mogu biti
otkriveni samo na početku manevriranja, ali
ne i kad im se vozilo sasvim približi, ako se
nađu u nepokrivenom području između ili
ispod davača. Na primjer: kolčić, gradilišna
oznaka, rubni kamen.
Pomoć pri parkiranju straga može biti
povezana s kamerom za vožnju natrag.Uključivanje
Uključite stupanj prijenosa za vožnju natrag.
Prepreke se dojavljuju zvučnim signalima,
koji postaju to učestaliji što je vozilo bliže
prepreci.
Kad udaljenost između vozila i prepreke
postane manja od oko trideset centimetara,
zvučni signal postaje neprekinut.
Isključivanje
Premjestite ručicu mjenjača u neutralan
položaj.
Neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, uz poruku
na ekranu, obratite se mreži
CITROËN ili nekoj stručnoj
radionici.
Praktični savjeti
Taj sustav nikako ne može nadomjestiti
oprez vozača.
Budite još oprezniji u vožnji natrag uz
otvorena stražnja vrata.
Po lošem vremenu ili u zimskom razdoblju
provjerite da davači nisu prekriveni blatom,
ledom ili snijegom.
Pomoć pri parkiranju

101
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016

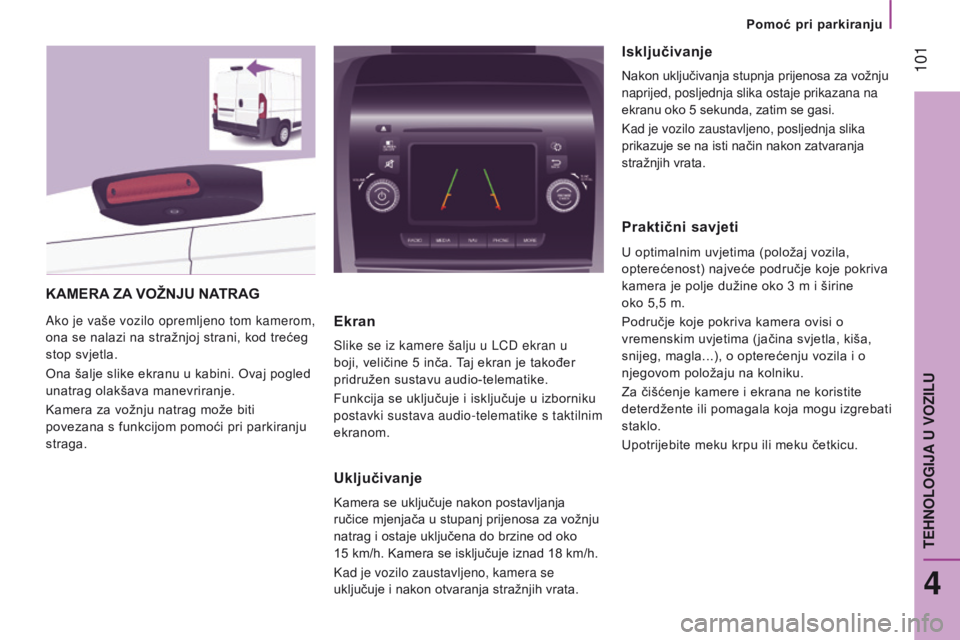

KAMERA ZA VOŽNJU NATRAG
Ako je vaše vozilo opremljeno tom kamerom,
ona se nalazi na stražnjoj strani, kod trećeg
stop svjetla.
Ona šalje slike ekranu u kabini. Ovaj pogled
unatrag olakšava manevriranje.
Kamera za vožnju natrag može biti
povezana s funkcijom pomoći pri parkiranju
straga.Ekran
Slike se iz kamere šalju u LCD ekran u
boji, veličine 5
inča. Taj ekran je također
pridružen sustavu audio-telematike.
Funkcija se uključuje i isključuje u izborniku
postavki sustava audio-telematike s taktilnim
ekranom.
Uključivanje
Kamera se uključuje nakon postavljanja
ručice mjenjača u stupanj prijenosa za vožnju
natrag i ostaje uključena do brzine od oko
15
km/h. Kamera se isključuje iznad 18 km/h.
Kad je vozilo zaustavljeno, kamera se
uključuje i nakon otvaranja stražnjih vrata.
Isključivanje
Nakon uključivanja stupnja prijenosa za vožnju
naprijed, posljednja slika ostaje prikazana na
ekranu oko 5
sekunda, zatim se gasi.
Kad je vozilo zaustavljeno, posljednja slika
prikazuje se na isti način nakon zatvaranja
stražnjih vrata.
Praktični savjeti
U optimalnim uvjetima (položaj vozila,
opterećenost) najveće područje koje pokriva
kamera je polje dužine oko 3
m i širine
oko 5,5
m.
Područje koje pokriva kamera ovisi o
vremenskim uvjetima (jačina svjetla, kiša,
snijeg, magla...), o opterećenju vozila i o
njegovom položaju na kolniku.
Za čišćenje kamere i ekrana ne koristite
deterdžente ili pomagala koja mogu izgrebati
staklo.
Upotrijebite meku krpu ili meku četkicu.
4
TEHNOLOGIJA U VOZILU
Pomoć pri parkiranju

102
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016
ZRAČNI OVJES
Ako je vaše vozilo opremljeno zračnim
ovjesom, stražnji prag može se spuštati ili
podizati, radi lakšeg utovara ili istovara.
Sklopke se nalaze pored obruča upravljača.
Na raspolaganju vam je ukupno 6 razina
podizanja (od +1 do +3) i spuštanja praga
(od -1 do -3) u odnosu na nazivnu visinu.
Izabrana visina prikazuje se na ekranu na
ploči s instrumentima.
Ručna korekcija utovarnog praga
Podizanje praga platformeSpuštanje praga platforme
Kratko pritisnite tipku za
podizanje na višu razinu. Svakim
pritiskom (uz upaljenu žaruljicu)
prag se podiže za jednu razinu:
od +1 do +3.
Dužim pritiskom prag se podiže na najvišu
razinu (+3). Kratko pritisnite tipku za
spuštanje na nižu razinu.
Svakim pritiskom (uz upaljenu
žaruljicu) prag se spušta za jednu
razinu: od -1 do -3.
Dužim pritiskom prag se spušta na najnižu
razinu (-3).
Pomoć pri utovaru
