2017 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

87
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Vertikalne pregradne ljestve
Ovisno o tržištu, vozača od mogućeg
pomicanja tereta štite vertikalne pregradne
ljestve iza njegovog sjedala.
Spot svjetla
Unutrašnja stropna galerija
To je pretinac koji se nalazi u prostoru za
teret, iznad kabine. Njegova zapremina ovisi
o visini furgona (H2 ili H3).
Ostakljena pregrada
Ovisno o tržištu, ostakljena pregrada izolira
kabinu od prostora za teret.
Klizno staklo na pregradi otvara se i zatvara
ručicom.
Upaljač za cigarete
Pritisnite i pričekajte nekoliko trenutaka da
automatski iskoči.
Stropna svjetla
Vaše vozilo može imati jedno ili dva stropna
svjetla iznad bočnih kliznih vrata.
Ona se mogu uključiti:
-
pomicanjem stropnog svjetla (ulijevo ili

udesno),
-

otvaranjem ili zatvaranjem stražnjih ili

bočnih vrata.
Gase se automatski, nakon nekoliko minuta,
ako vrata ostanu otvorena. Radi sigurnosti, ne postavljajte teške
predmete u unutrašnju galeriju.
Nalaze se iznad svakog reda
sjedala.
Pregrada
Horizontalna pregrada na podnici, iza
prednjih sjedala, štiti vozača i suvozače od
pomicanja tereta.
Boravak u vozilu
3
ERGONOMIJA I KOMFOR

88
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Bočna klizna stakla
Ovisno o razini opremljenosti vozila, bočna
stakla u drugom redu se mogu otvoriti.
Stisnite dvije polugice i klizanjem pomaknite
staklo.
Prijenosna svjetiljka
Ako vaše vozilo opremljeno prijenosnom
svjetiljkom s magnetom, ona se nalazi kod
stražnjeg stropnog svjetla.
U sredini postolja prijenosne svjetiljke nalazi
se još jedno svjetlo.
Za skidanje svjetiljke s postolja, pritisnite
tipku i okrenite je za 90 stupnjeva prema
dolje.
Svjetiljka se pali pomicanjem prekidača
prema naprijed.
Za zamjenu 4
punjive baterije (tipa NiMH)
skinite zaštitni poklopac. Kad vozilo miruje, neovisno o tome
je li ključ u kontakt bravi, punjenje
prijenosne svjetiljke prekida se nakon oko
15 minuta, kad se i ona gasi.
Baterije prijenosne svjetljke automatski se
pune u vožnji. Prilikom vraćanja svjetiljke na njeno postolje,
umetnite je u predviđene žljebove i okrenite
prema gore.
U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom međupoložaju.
Dugi predmeti ne smiju stršati kroz staklo.
Boravak u vozilu

89
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

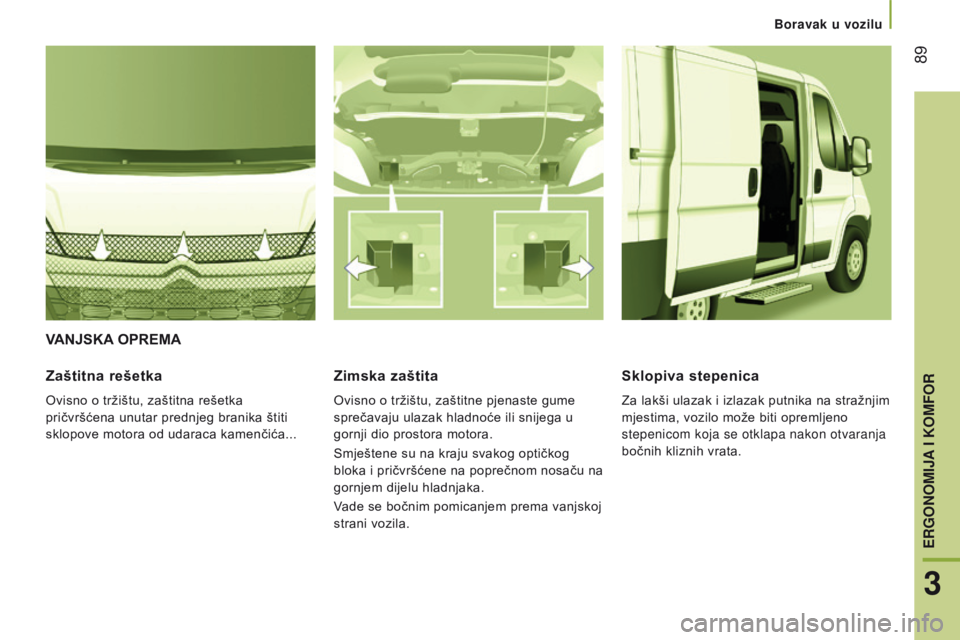

VANJSKA OPREMA
Zaštitna

rešetka
Ovisno o tržištu, zaštitna rešetka
pričvršćena unutar prednjeg branika štiti
sklopove motora od udaraca kamenčića...
Zimska zaštita
Ovisno o tržištu, zaštitne pjenaste gume
sprečavaju ulazak hladnoće ili snijega u
gornji dio prostora motora.
Smještene su na kraju svakog optičkog
bloka i pričvršćene na poprečnom nosaču na
gornjem dijelu hladnjaka.
Vade se bočnim pomicanjem prema vanjskoj
strani vozila.
Sklopiva stepenica
Za lakši ulazak i izlazak putnika na stražnjim
mjestima, vozilo može biti opremljeno
stepenicom koja se otklapa nakon otvaranja
bočnih kliznih vrata.
Boravak u vozilu
3
ERGONOMIJA I KOMFOR

90
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
RETROVIZORIVanjski retrovizori
Sastoje se od dva područja:
A - Gornje ogledalo
B - Donje ogledalo
Ogledala retrovizora su sferična oblika, čime
se povećava bočno vidno polje. Ono što
vidite u retrovizoru u stvarnosti je puno bliže
nego vam se čini. O tome vodite računa radi
ispravnog procjenjivanja udaljenosti.
U kućište retrovizora ugrađen je bočni
pokazivač smjera, kao i antene, ovisno o
ugrađenoj opremi (GPS, GSM, radio...).
Električno namještanje
Kontakt ključ mora biti u položaju maR.
Okretanjem sklopke izaberite retrovizor i
njegovo područje.
1
Retrovizor na strani vozača:
A1
- Gornje ogledalo
B1
- Donje ogledalo
Pomicanjem sklopke namjestite željeni
položaj.
2
Retrovizor na strani suvozača:
A2
- Gornje ogledalo
B2
- Donje ogledalo
Pomicanjem sklopke namjestite željeni
položaj.
Unutrašnji retrovizor
Retrovizor se može postaviti u dva položaja
pomoću jezičca na donjem rubu retrovizora.
Gurnite jezičac za postavljanje retrovizora u
dnevni položaj.
Povucite jezičac za postavljanje retrovizora
u noćni položaj, u kojem neće dolaziti do
zasljepljivanja.
Električno preklapanje
Pritisnite ovu tipku.
Odleđivanje retrovizora
Pritisnite tipku grijača stražnjeg
stakla.
Retrovizori i stakla

91
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
ELEKTRIČNI PODIZAČI PROZORA
a. Podizač prozora vozača
B.
Podizač prozora suvozača Na raspolaganju su vam dvije mogućnosti: Ručno upravljanje
Pritisnite ili povucite prekidač
a
/
B n
e
prelazeći točku otpora.
Staklo se zaustavlja čim otpustite prekidač.
Automatsko upravljanje
Pritisnite ili povucite prekidač a
preko točke

otpora: nakon otpuštanja prekidača staklo će
se potpuno otvoriti, odnosno zatvoriti.
Ponovnim pritiskom staklo se zaustavlja.
Praktični savjeti
Kad izlazite iz vozila, čak i kratkotrajno,
uvijek izvadite ključ iz kontakt brave.
U slučaju priklještenja prilikom rukovanja
podizačima prozora, potrebno je staklo
pokrenuti u suprotnom smjeru pritiskom na
odgovarajući prekidač.
Prilikom rukovanja prozorom suvozača,
vozač mora provjeriti da nitko u vozilu ne
ometa ispravno zatvaranje prozora.
Vozač je dužan voditi računa o tome da
njegovi suputnici pravilno rukuju podizačima
prozora.
Posebno pazite na djecu prilikom rukovanja
prozorima.
Retrovizori i stakla
3
ERGoNomIJa I KomFoR

92OSOBNE POSTAVKE - KONFIGURACIJA
Upravljačka
ploča MODE
Na upravljačkoj ploči pored obruča
upravljača otvaraju se pojedini izbornici u
kojima se određuju postavke za određenu
opremu.
Podaci se prikazuju na ekranu na ploči s
instrumentima.
Sustav podržava jedanaest jezika: talijanski,
engleski, njemački, francuski, španjolski,
portugalski, holandski, brazilski, poljski,
ruski, turski.Ako je vaše vozilo opremljeno audio sustavom,
na raspolaganju su vam svi izbornici.
Ako je vozilo opremljeno sustavom audio-
telematike s taktilnim ekranom, neki izbornici
mogu se otvarati samo na upravljačkoj ploči
autoradija.
- pomicanje prema dolje unutar
nekog izbornika,
-

smanjivanje prikazane vrijednosti.
T

ipka MODE služi za:
-
otvaranje izbornika i podizbornika,
-

potvrđivanje izabrane stavke u

nekom izborniku,
-
izlazak iz izbornika.
Dužim pritiskom na tipku vraćate se na

početni ekran.
Ova tipka služi za:
Ova tipka služi za:
-
pomicanje prema gore unutar

nekog izbornika,
-
povećavanje prikazane vrijednosti.
Radi sigurnosti, neki izbornici dostupni


su samo kad je kontakt isključen.
Konfiguracija vozila

93
Jumper_hr_Chap04_Technologie-a-bord_ed01-2016

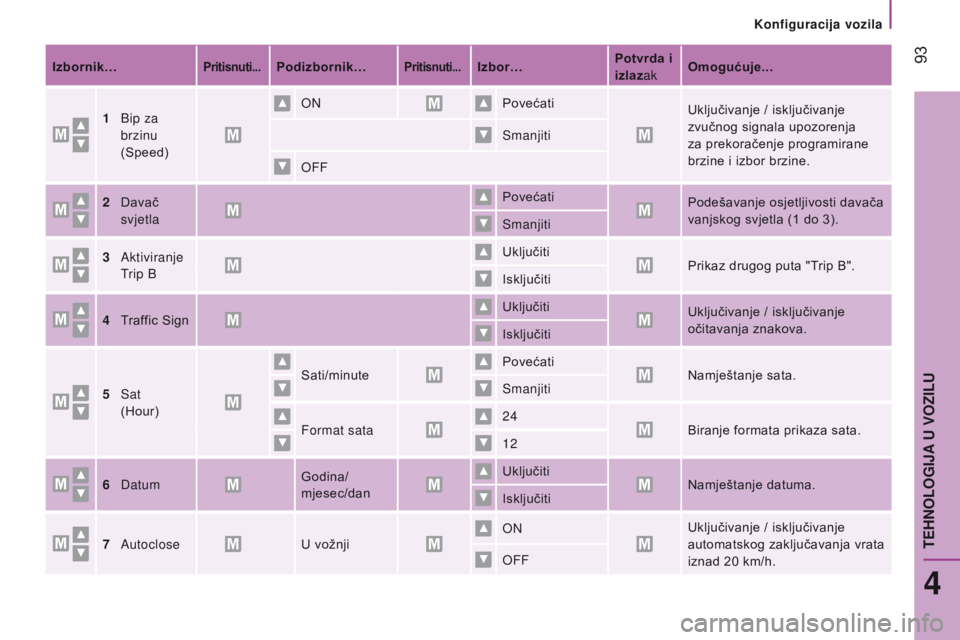

Izbornik…Pritisnuti...Podizbornik…Pritisnuti...Izbor…Potvrda i
izlazakOmogućuje...
1
Bip za


brzinu
(Speed) ON
Povećati
Uključivanje / isključivanje
zvučnog signala upozorenja
za prekoračenje programirane
brzine i izbor brzine.
Smanjiti
OFF
2
Davač


svjetla Povećati
Podešavanje osjetljivosti davača
vanjskog svjetla (1 do 3).
Smanjiti
3
Aktiviranje


Trip B Uključiti
Prikaz drugog puta "Trip B".
Isključiti
4
T

raffic Sign Uključiti
Uključivanje / isključivanje
očitavanja znakova.
Isključiti
5
Sat


(Hour) Sati/minute
Povećati
Namještanje sata.
Smanjiti
Format sata 24
Biranje formata prikaza sata.
12
6
Datum Godina/
mjesec/dan Uključiti
Namještanje datuma.
Isključiti
7
Autoclose U vožnji ON
Uključivanje / isključivanje


automatskog zaključavanja vrata
iznad 20 km/h.
OFF
4
TEHNOLOGIJA U VOZILU
Konfiguracija vozila

94Izbornik…Pritisnuti...Podizbornik…Pritisnuti...Izaberite…Potvrda i
izlazakOmogućuje...
8
Mjerne


jedinice
(Unit) Udaljenost
Km
Biranje mjerne jedinice za
udaljenost.
Milje
Potrošnja km/l
Biranje mjerne jedinice za
potrošnju.
l/100 km
Temperatura °C
Biranje mjerne jedinice za
temperaturu.
°F
9
Jezici Popis jezikaBiranje korisničkog jezika.
10


Glasnoća


obavijesti
(Buzz) Povećati
Povećavanje / smanjivanje
glasnoće obavijesti ili zvučnih
signala upozorenja.
Smanjiti
11
Service Service (km/
milje do


održavanja) Prikaz preostalih kilometara/
milja do narednog održavanja.
Ulje (km/milje
do zamjene) Prikaz preostalih kilometara/
milja do naredne zamjene.
Konfiguracija vozila
