215
benne

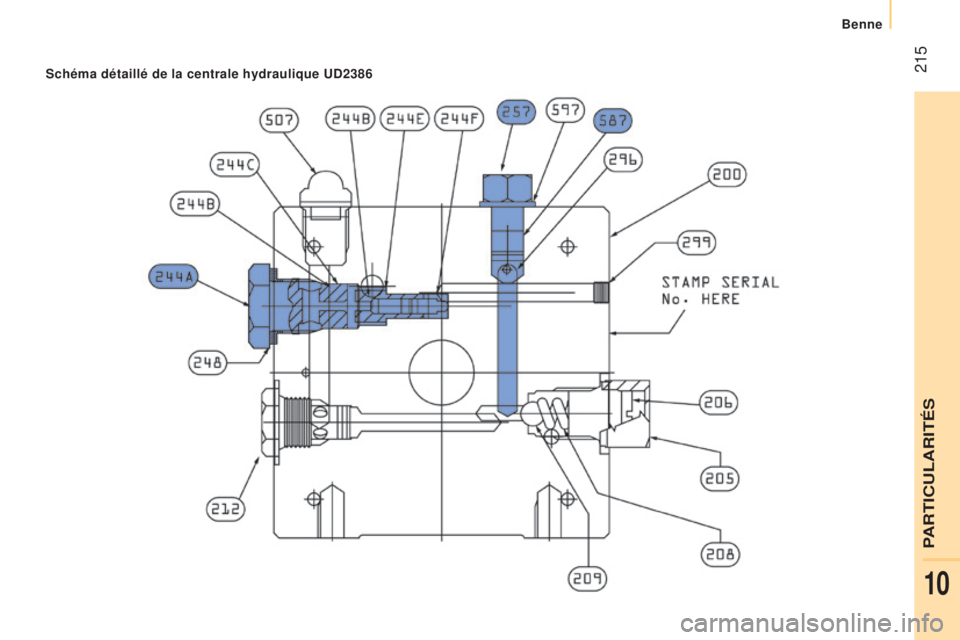

Schéma détaillé de la centrale hydraulique uD2386
PARTICULARITÉS
10

benne
216

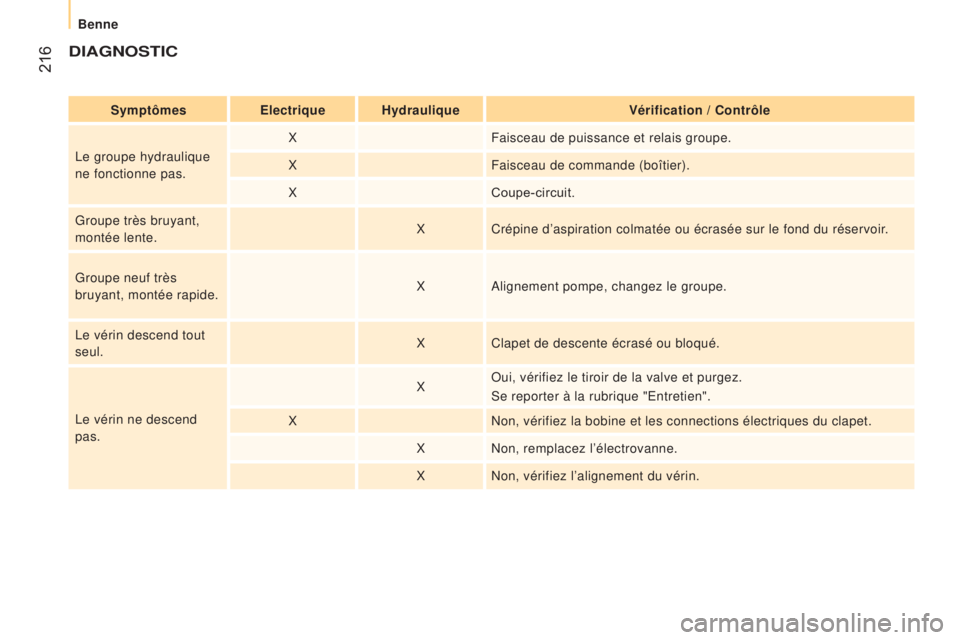

DIaGNOSTIC
Symptômeselectrique Hydraulique Vérification / Contrôle
Le groupe hydraulique
ne fonctionne pas. X
Faisceau de puissance et relais groupe.
X Faisceau de commande (boîtier).
X Coupe-circuit.
Groupe très bruyant,
montée lente. X
Crépine d’aspiration colmatée ou écrasée sur le fond du r\
éservoir.
Groupe neuf très
bruyant, montée rapide. X
Alignement pompe, changez le groupe.
Le vérin descend tout
seul. X
Clapet de descente écrasé ou bloqué.
Le vérin ne descend
pas. X
Oui, vérifiez le tiroir de la valve et purgez.
Se reporter à la rubrique "Entretien".
X Non, vérifiez la bobine et les connections électriques du clapet.
X Non, remplacez l’électrovanne.
X Non, vérifiez l’alignement du vérin.

217
benne

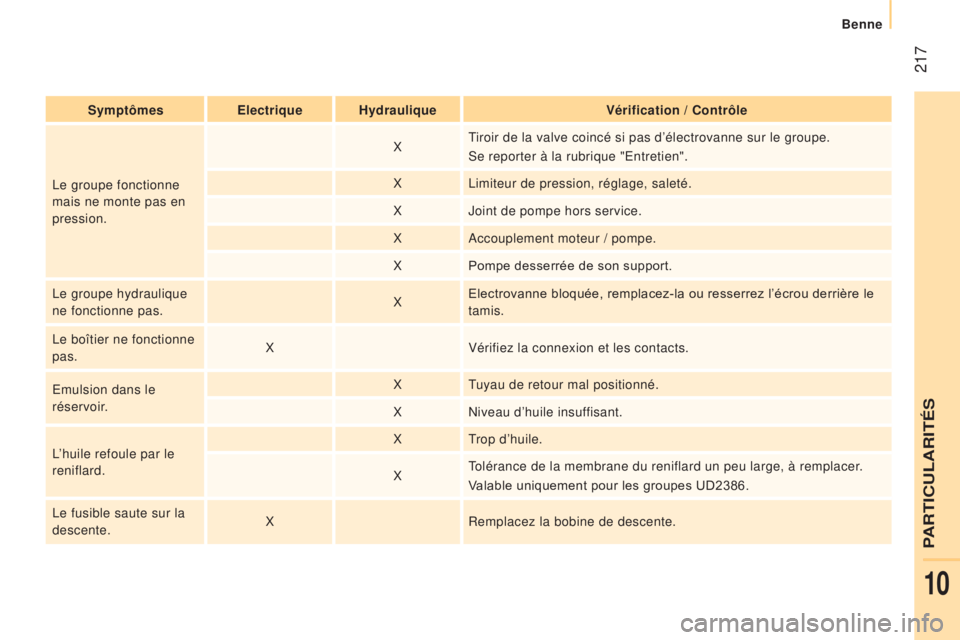

Symptômeselectrique Hydraulique Vérification / Contrôle
Le groupe fonctionne
mais ne monte pas en
pression. X
Tiroir de la valve coincé si pas d’électrovanne sur le groupe.
Se reporter à la rubrique "Entretien".
X Limiteur de pression, réglage, saleté.
X Joint de pompe hors service.
X Accouplement moteur / pompe.
X Pompe desserrée de son support.
Le groupe hydraulique
ne fonctionne pas. XElectrovanne bloquée, remplacez-la ou resserrez l’écrou derrière le
tamis.
Le boîtier ne fonctionne
pas. X
Vérifiez la connexion et les contacts.
Emulsion dans le
réservoir. X
Tuyau de retour mal positionné.
X Niveau d’huile insuffisant.
L’huile refoule par le
reniflard. X
Trop d’huile.
X Tolérance de la membrane du reniflard un peu large, à remplacer.
Valable uniquement pour les groupes UD2386.
Le fusible saute sur la
descente. X
Remplacez la bobine de descente.
PARTICULARITÉS
10

218

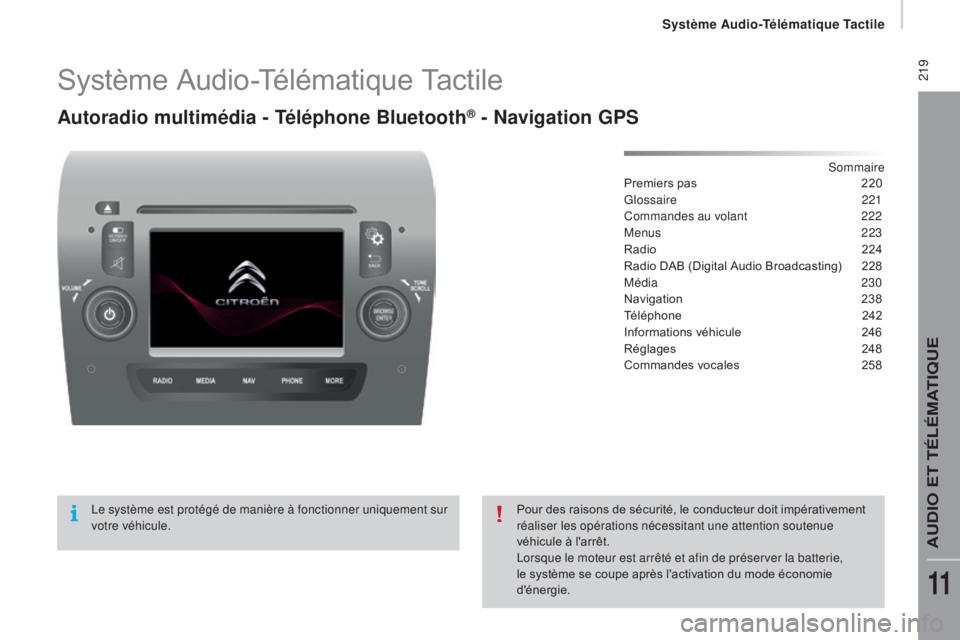

Système audio-Télématique Tactile
219Système Audio-Télématique Tactile
autoradio multimédia - Téléphone bl uetooth® - Navigation GPS
Sommaire
Premiers pas
2 20
Glossaire


221
Commandes au volant

2
22
Menus
223
Radio

2
24
Radio DAB (Digital Audio Broadcasting)

2
28
Média


230
Navigation
2

38
Téléphone
2

42
Informations véhicule

2
46
Réglages
2

48
Commandes vocales

2
58
Le système est protégé de manière à fonctionner uniquement sur
votre véhicule. Pour des raisons de sécurité, le conducteur doit impérativement
réaliser les opérations nécessitant une attention soutenue
véhicule à l'arrêt.
Lorsque le moteur est arrêté et afin de préserver la batterie,
le système se coupe après l'activation du mode économie
d'énergie.
auDIO eT TéLémaTIQue
11

Système audio-Télématique Tactile
220Premiers pas
Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus principaux,
puis appuyer sur les touches matérialisées de
l'écran tactile. En cas de forte chaleur, le volume
sonore peut être limité afin de
préserver le système. Le retour à la
situation initiale s’effectue lorsque la
température de l’habitacle baisse.
Le système peut aussi se mettre en
veille (extinction complète de l’écran et
du son) pendant une durée minimale de
5 minutes.

Système audio-Télématique Tactile
221
Eteindre / allumer l’écran.
Activer, désactiver, paramétrer
certaines fonctions de réglage du
système et du véhicule. Ejection du CD.
Activer / désactiver le volume (mute
/
pause).
Abandonner l'opération en cours.
Remonter une arborescence (menu
ou répertoire). Pression : marche / arrêt.
Rotation : régler le volume (chaque
source est indépendante).
Radio, rotation : rechercher une
station de radio.
Média, rotation : sélectionner la plage
précédente / suivante.
Pression : confirmer l’option affichée
à l’écran. L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui
marqué, notamment pour les gestes
dits "glissés" (balayage de liste,
déplacement de la carte...). Un simple
effleurement ne sera pas suffisant. Un
appui à plusieurs doigts ne sera pas
pris en compte.
L'écran est utilisable avec des
gants. Cette technologie permet une
utilisation par toutes les températures.
Pour entretenir l’écran, il est
recommandé d’utiliser un chiffon doux
non abrasif (chiffon à lunettes) sans
produit additionnel.
Ne pas utiliser d’objets pointus sur
l'écran.
Ne pas toucher l'écran avec les mains
mouillées.

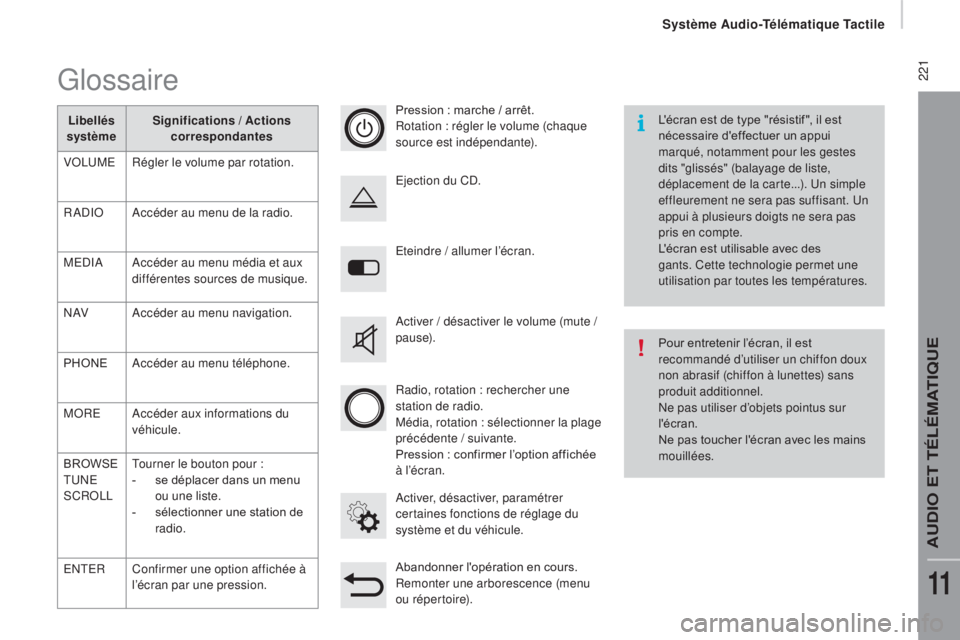

Glossaire
Libellés
système Significations /
ac tions
correspondantes
VOLUME Régler le volume par rotation.
RADIO Accéder au menu de la radio.
MEDIA Accéder au menu média et aux
différentes sources de musique.
N AV Accéder au menu navigation.
PHONE Accéder au menu téléphone.
MORE Accéder aux informations du
véhicule.
BROWSE
TUNE
SCROLL Tourner le bouton pour :
-

s
e déplacer dans un menu
ou une liste.
-

s
électionner une station de
radio.
ENTER Confirmer une option affichée à
l’écran par une pression.
auDIO eT TéLémaTIQue
11

Système audio-Télématique Tactile

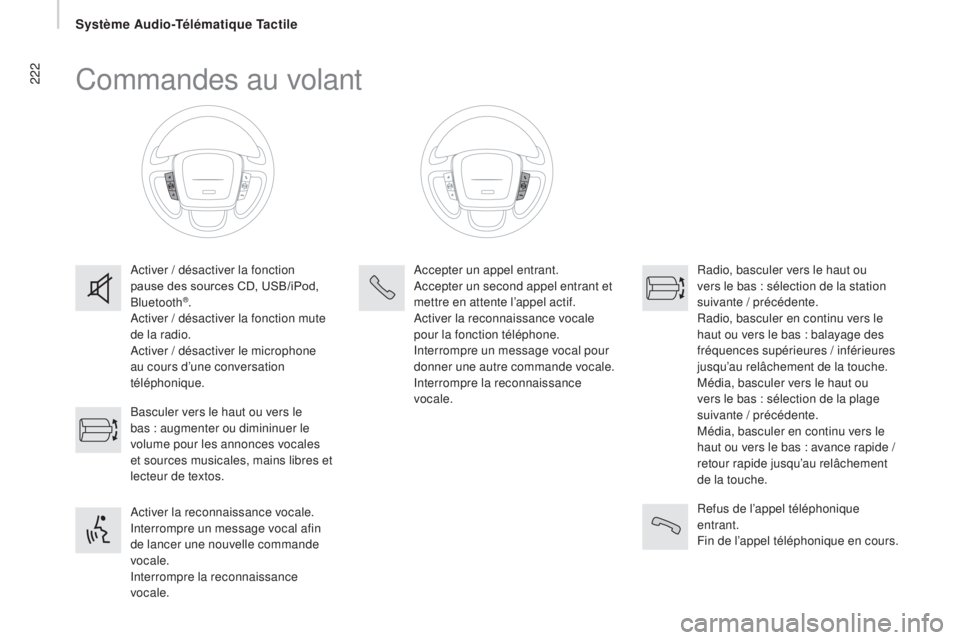

222Commandes au volant
Activer / désactiver la fonction
pause des sources CD, USB/iPod,
Bluetooth
®.
Activer / désactiver la fonction mute
de la radio.
Activer / désactiver le microphone
au cours d’une conversation
téléphonique.
Activer la reconnaissance vocale.
Interrompre un message vocal afin
de lancer une nouvelle commande
vocale.
Interrompre la reconnaissance
vocale. Basculer vers le haut ou vers le
bas : augmenter ou dimininuer le
volume pour les annonces vocales
et sources musicales, mains libres et
lecteur de textos. Accepter un appel entrant.
Accepter un second appel entrant et
mettre en attente l’appel actif.
Activer la reconnaissance vocale
pour la fonction téléphone.
Interrompre un message vocal pour
donner une autre commande vocale.
Interrompre la reconnaissance
vocale.
Radio, basculer vers le haut ou
vers le bas : sélection de la station
suivante / précédente.
Radio, basculer en continu vers le
haut ou vers le bas : balayage des
fréquences supérieures / inférieures
jusqu’au relâchement de la touche.
Média, basculer vers le haut ou
vers le bas : sélection de la plage
suivante
/ précédente.
Média, basculer en continu vers le
haut ou vers le bas : avance rapide
/
retour rapide jusqu’au relâchement
de la touche.
Refus de l’appel téléphonique
entrant.
Fin de l’appel téléphonique en cours.
