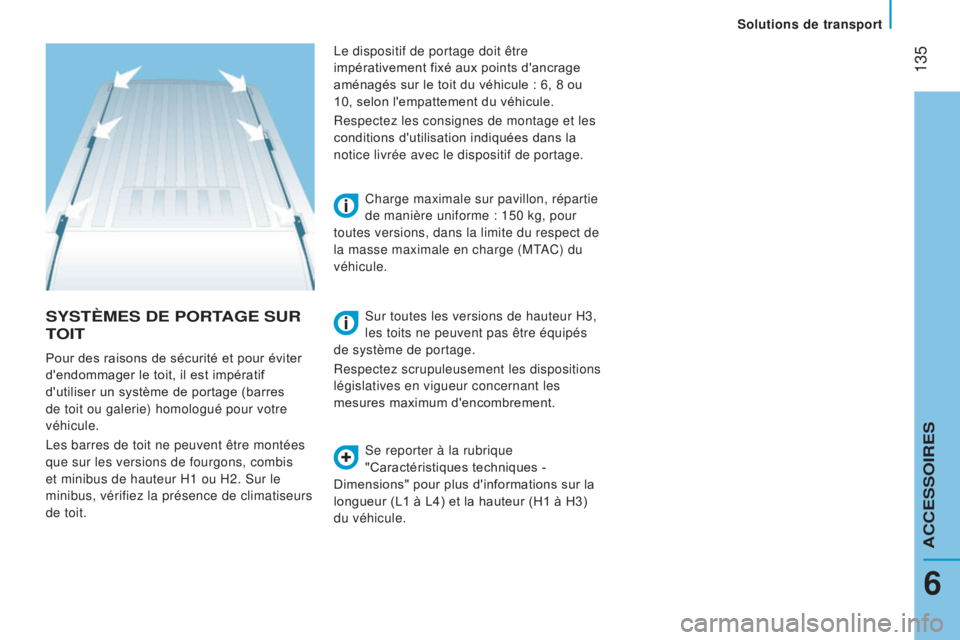

135
Solutions de transport
SySTèmeS De PORTaG e S u R
T

OIT
Se reporter à la rubrique
"Caractéristiques techniques -
Dimensions" pour plus d'informations sur la
longueur (L1 à L4) et la hauteur (H1 à H3)
du véhicule. Charge maximale sur pavillon, répartie
de manière uniforme : 150 kg, pour
toutes versions, dans la limite du respect de
la masse maximale en charge (MTAC) du
véhicule.
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif
d'utiliser un système de portage (barres
de toit ou galerie) homologué pour votre
véhicule.
Les barres de toit ne peuvent être montées
que sur les versions de fourgons, combis
et minibus de hauteur H1 ou H2. Sur le
minibus, vérifiez la présence de climatiseurs
de toit. Le dispositif de portage doit être
impérativement fixé aux points d'ancrage
aménagés sur le toit du véhicule : 6, 8 ou
10, selon l'empattement du véhicule.
Respectez les consignes de montage et les
conditions d'utilisation indiquées dans la
notice livrée avec le dispositif de portage.
Sur toutes les versions de hauteur H3,
les toits ne peuvent pas être équipés
de système de portage.
Respectez scrupuleusement les dispositions
législatives en vigueur concernant les
mesures maximum d'encombrement.
6
ACCESSOIRES

136
équipements
auTReS aCCeSSOIReS
Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et en
sécurité, sont tous adaptés à votre véhicule.
Un large choix de références et de pièces
d'origine est proposé.
"Confort" :
Déflecteurs d'air, module isotherme,
diffuseur de parfum, lampe de lecture,
allume-cigares, cendrier nomade, support
antidérapant, aide au stationnement
arrière...
"Protection" :
Surtapis, bavettes, housse de protection
de véhicule, housses de siège, grille de
protection de vitres de portes arrière, portes
arrière à deux vantaux avec verrous de
sécurité, stickers de retouche..."Sécurité" :
Alarme anti-intrusion, système de repérage
du véhicule, chaînes à neige, enveloppes
antidérapantes, sièges enfants, trousse de
secours, triangle de présignalisation, gilet
de sécurité, extincteur, ceinture de sécurité
pour animaux de compagnie, coupe-
ceinture
/ brise-vitre...
"Style" :
Jantes aluminium...
"
m ultimédia" :
Lecteur CD, WiFi on Board, système de
navigation semi-intégré, kits mains-libres,
assistants d'aide à la conduite, support
multimédia arrière, lecteur DVD, mise à
jour cartographie navigation, navigations
nomades, support de téléphone, accessoire
radio numérique, autoradios, prise 230V...
"Solutions de transport" :
Attelages, faisceaux d'attelage 7/13

broches,

7/7 broches, 13 broches, kits de protection
intérieure, plancher anti-dérapant, protection
de passage de roue, cloisons de cabine,
barres de toit transversales, galeries de
toit, échelle pour galerie de toit, rouleau de
chargement pour galerie de toit, plaque de
marche pour galerie de toit... Installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs de
radiocommunication en post-équipement,
avec antenne extérieure sur votre véhicule,
nous vous conseillons de prendre contact
avec un représentant de la marque
CITROËN.
Le Réseau CITROËN vous communiquera
les caractéristiques des émetteurs (bande
de fréquence, puissance de sortie maximum,
position antenne, conditions spécifiques
d’installation) qui peuvent être montés,
conformément à la Directive Compatibilité
Électromagnétique Automobile

(2004/104/CE).
La pose d'un équipement ou d'un
accessoire électrique non référencé
par Automobiles CITROËN, peut entraîner
une panne du système électronique de votre
véhicule.
Nous vous remercions de bien vouloir noter
cette particularité et, vous conseillons de
prendre contact avec un représentant de la
Marque pour vous faire présenter la gamme
des équipements ou accessoires référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange et les éthylotests sont obligatoires
à bord du véhicule.
Pour éviter toute gêne sous les
pédales
:
-
veillez au bon positionnement du

surtapis et de ses fixations,
-

ne superposez jamais plusieurs tapis.

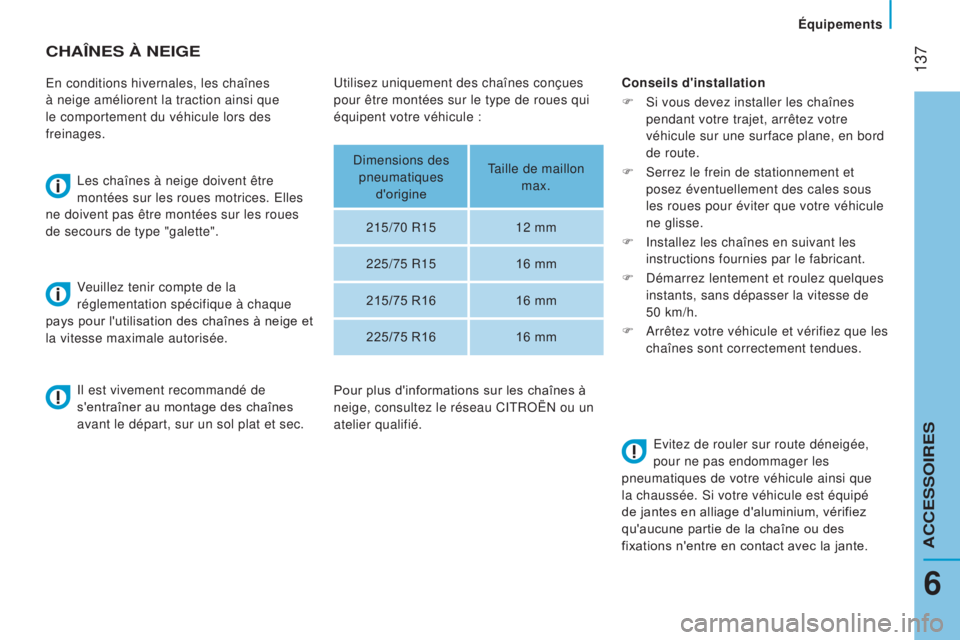

137
équipements
CHaîNeS à NeIGe
En conditions hivernales, les chaînes
à neige améliorent la traction ainsi que
le comportement du véhicule lors des
freinages.Les chaînes à neige doivent être
montées sur les roues motrices. Elles
ne doivent pas être montées sur les roues
de secours de type "galette".
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l'utilisation des chaînes à neige et
la vitesse maximale autorisée. Conseils d'installation
F
Si vous devez installer les chaînes


pendant votre trajet, arrêtez votre
véhicule sur une surface plane, en bord
de route.
F
Serrez le frein de stationnement et


posez éventuellement des cales sous
les roues pour éviter que votre véhicule
ne glisse.
F
Installez les chaînes en suivant les


instructions fournies par le fabricant.
F
Démarrez lentement et roulez quelques


instants, sans dépasser la vitesse de
50
km/h.
F
Arrêtez votre véhicule et vérifiez que les


chaînes sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes
avant le départ, sur un sol plat et sec. Evitez de rouler sur route déneigée,
pour ne pas endommager les
pneumatiques de votre véhicule ainsi que
la chaussée. Si votre véhicule est équipé
de jantes en alliage d'aluminium, vérifiez
qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Utilisez uniquement des chaînes conçues
pour être montées sur le type de roues qui
équipent votre véhicule :
Dimensions des pneumatiques d'origine Taille de maillon
max.
215/70 R15 12 mm
225/75 R15 16 mm
215/75 R16 16 mm
225/75 R16 16 mm
Pour plus d'informations sur les chaînes à
neige, consultez le réseau CITROËN ou un
atelier qualifié.
6
ACCESSOIRES

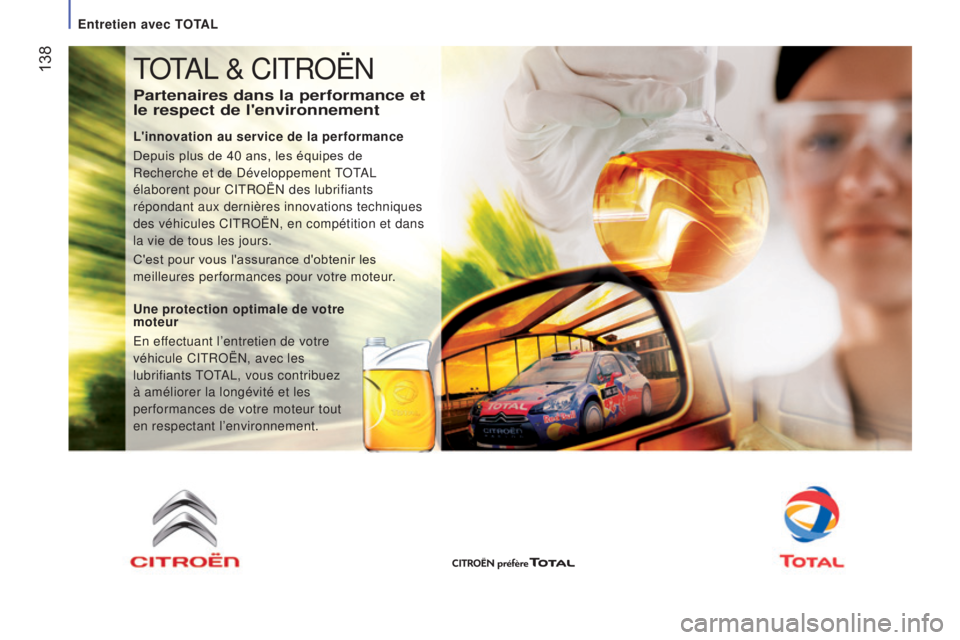

138
entretien avec TOTaL
TOTAL & CITROËN
Partenaires dans la performance et
le respect de l'environnement
L'innovation au service de la performance
Depuis plus de 40 ans, les équipes de
Recherche et de Développement TOTAL
élaborent pour CITROËN des lubrifiants
répondant aux dernières innovations techniques
des véhicules CITROËN, en compétition et dans
la vie de tous les jours.
C'est pour vous l'assurance d'obtenir les
meilleures performances pour votre moteur.
u

ne protection optimale de votre
moteur
En effectuant l’entretien de votre
véhicule CITROËN, avec les
lubrifiants TOTAL, vous contribuez
à améliorer la longévité et les
performances de votre moteur tout
en respectant l’environnement.

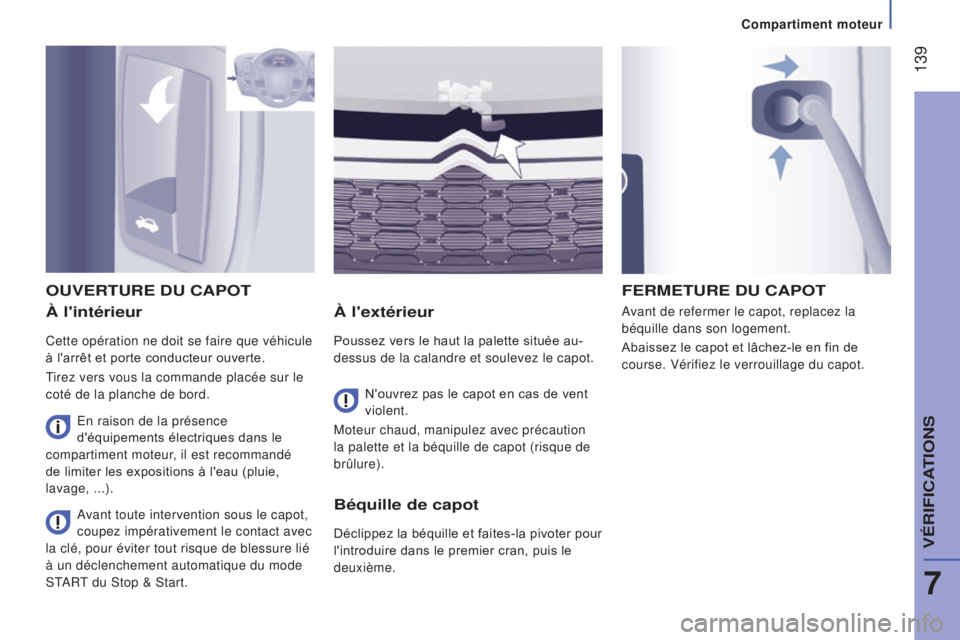

139
Compartiment moteur
à l'intérieur
Cette opération ne doit se faire que véhicule
à l'arrêt et porte conducteur ouverte.
Tirez vers vous la commande placée sur le
coté de la planche de bord.
à l'extérieur
Poussez vers le haut la palette située au-
dessus de la calandre et soulevez le capot.Avant de refermer le capot, replacez la
béquille dans son logement.
Abaissez le capot et lâchez-le en fin de
course. Vérifiez le verrouillage du capot.
OuVeRTuRe Du CaPOT
N'ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec précaution
la palette et la béquille de capot (risque de
brûlure).
Avant toute intervention sous le capot,
coupez impérativement le contact avec
la clé, pour éviter tout risque de blessure lié
à un déclenchement automatique du mode
START du Stop & Start.
FeRmeTuRe Du CaPOT
b
équille de capot
Déclippez la béquille et faites-la pivoter pour
l'introduire dans le premier cran, puis le
deuxième.
En raison de la présence
d'équipements électriques dans le
compartiment moteur, il est recommandé
de limiter les expositions à l'eau (pluie,
lavage,

...).
7
VÉRIFICATIONS

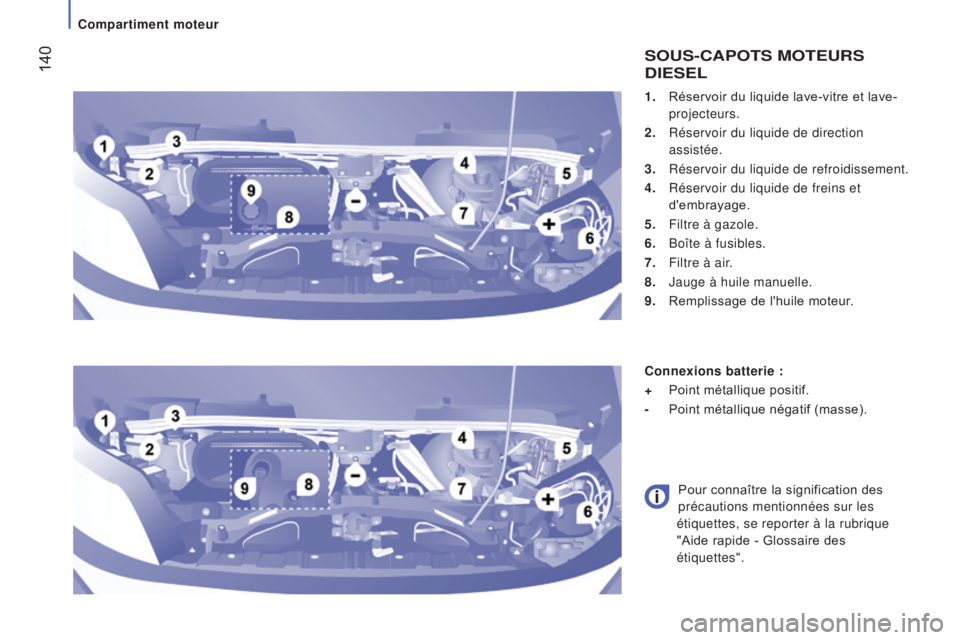

140
Compartiment moteur1.
Réservoir du liquide lave-vitre et lave-
projecteurs.
2.


Réservoir du liquide de direction

assistée.
3.

Réservoir du liquide de refroidissement.
4.


Réservoir du liquide de freins et

d'embrayage.
5.

Filtre à gazole.
6.


Boîte à fusibles.
7.


Filtre à air
.
8.

Jauge à huile manuelle.
9.


Remplissage de l'huile moteur
.
SOuS-CaPOTS mOTeuRS
D I e S e L
Connexions batterie :
+
Point métallique positif.
-
Point métallique négatif (masse).
Pour connaître la signification des


précautions mentionnées sur les
étiquettes, se reporter à la rubrique
"Aide rapide - Glossaire des
étiquettes".

141
Niveaux et contrôles
Produits usagés
Évitez tout contact prolongé de l'huile et des
liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides usagés
dans les canalisations d'évacuation ou sur
le sol.
Videz l'huile usagée dans les containers
dédiés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
NIVeaux
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, l'utilisation
d'additifs dans l'huile moteur est à proscrire.
Si vous devez démonter/remonter le
cache de style moteur, manipulez-le
avec précaution pour ne pas détériorer les
clips de fixation. Jauge manuelle
2 repères de niveau sur la
jauge :
Complément
Avant remplissage, sortez la jauge manuelle.
Récupérez la goulotte de remplissage
d'huile dans la boîte à outils.
Dévissez le bouchon du carter.
Installez la goulotte sur l'orifice de
remplissage du carter.
Effectuez le complément d'huile.
Retirez la goulotte de l'orifice de
remplissage du carter.
Revissez le bouchon du carter.
Remettez en place la jauge manuelle.
a = maxi.
Si vous dépassez ce

repère, consultez le réseau
CITROËN ou un atelier
qualifié.
b = mini.
Ne jamais être en dessous

de ce repère.
Témoins
Ces opérations sont de l'entretien
usuel du bon état de marche de votre
véhicule. Consultez les prescriptions dans le
réseau CITROËN ou dans le plan d'entretien
du constructeur joint à la pochette contenant
les documents de bord.
La vérification par les témoins au
combiné est traitée en rubrique "Prêt à
partir - Poste de conduite".
Niveau d'huile
Effectuez ce contrôle régulièrement et
faites des appoints entre deux vidanges
(la consommation maxi est de 0,5 l pour
1 000 km). Le contrôle se fait véhicule
horizontal, moteur froid, à l'aide de la jauge
manuelle.
7
VéRIFICaTIONS

142
Niveaux et contrôles
Niveau du liquide de
refroidissement
Vérifiez le niveau du liquide de
refroidissement régulièrement en
fonction de l'utilisation de votre véhicule
(tous les 5 000 kms / 3 mois) ; complétez-le
si nécessaire avec un liquide recommandé
par le constructeur.
Un appoint de ce liquide entre deux
révisions est normal.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques
de dommages importants pour votre moteur. Pour accéder au bouchon du réservoir,
démontez le cache de protection en tournant
d'un quart de tour ses trois vis de fixation.
Lorsque le moteur est chaud, la température
du liquide de refroidissement est régulée
par le moto-ventilateur. Celui-ci peut
fonctionner contact coupé ; de plus le circuit
de refroidissement étant sous pression,
attendez au moins une heure après l'arrêt
du moteur pour intervenir.
Afin d'éviter tout risque de brûlure,
munissez-vous d'un chiffon et dévissez le
bouchon d'un quart de tour pour laisser
retomber la pression. Lorsque la pression
est retombée, retirez le bouchon et
complétez le niveau avec du liquide de
refroidissement.Niveau du liquide de freins
Le remplacement est à effectuer
impérativement aux intervalles prévus,
conformément au plan d'entretien du
constructeur.
Utilisez les fluides recommandés par le
constructeur, répondant aux Normes DOT4.
Le niveau doit se situer entre les repères
m

INI et max I situés sur le réservoir.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à faire
contrôler au plus tôt par le réseau CITROËN
ou par un atelier qualifié. Choix du grade de viscosité
Pour un simple complément ou une vidange,
l'huile choisie devra répondre aux exigences
du constructeur. Vidange
A effectuer impérativement aux intervalles
prévus par le plan d'entretien du
constructeur. Consultez les prescriptions
dans le réseau CITROËN.
Effectuez le remplissage d'huile en suivant
la procédure décrite pour le complément.
Contrôlez le niveau après le remplissage (ne
jamais dépasser le maximum).
