2017 CITROEN JUMPER Notices Demploi (in French)

159

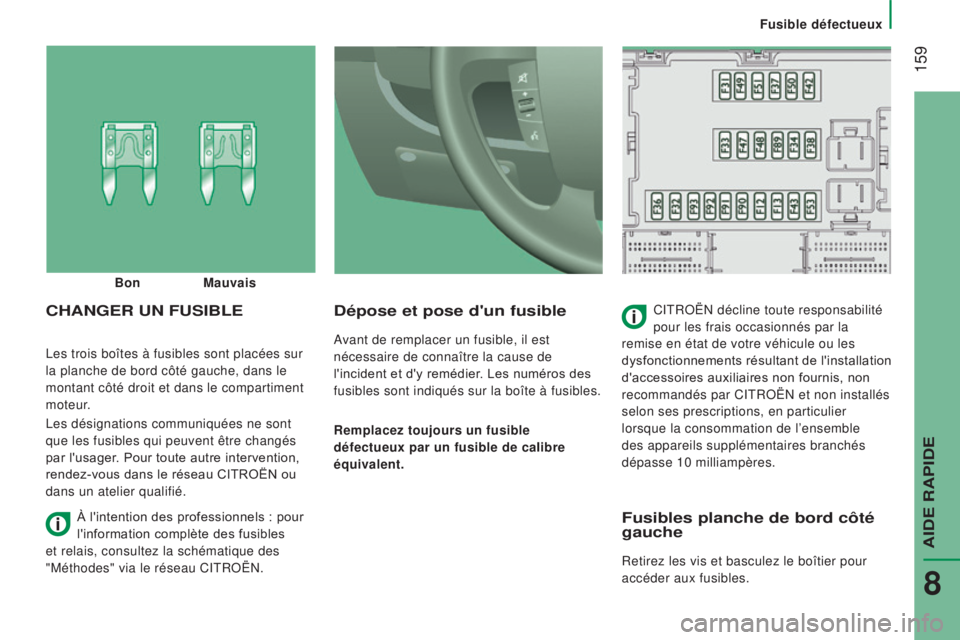

Fusible défectueux
Les trois boîtes à fusibles sont placées sur
la planche de bord côté gauche, dans le
montant côté droit et dans le compartiment
moteur.
Les désignations communiquées ne sont
que les fusibles qui peuvent être changés
par l'usager. Pour toute autre intervention,
rendez-vous dans le réseau CITROËN ou
dans un atelier qualifié.
Dépose et pose d'un fusible
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l'incident et d'y remédier. Les numéros des
fusibles sont indiqués sur la boîte à fusibles.
Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.
CHaNGeR uN FuSIbLeCITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par CITROËN et non installés
selon ses prescriptions, en particulier
lorsque la consommation de l’ensemble
des appareils supplémentaires branchés
dépasse 10 milliampères.
b

on
m

auvais
À l'intention des professionnels : pour
l'information complète des fusibles
et relais, consultez la schématique des
"Méthodes" via le réseau CITROËN.
Fusibles planche de bord côté
gauche
Retirez les vis et basculez le boîtier pour
accéder aux fusibles.
AIDE RAPIDE
8

160

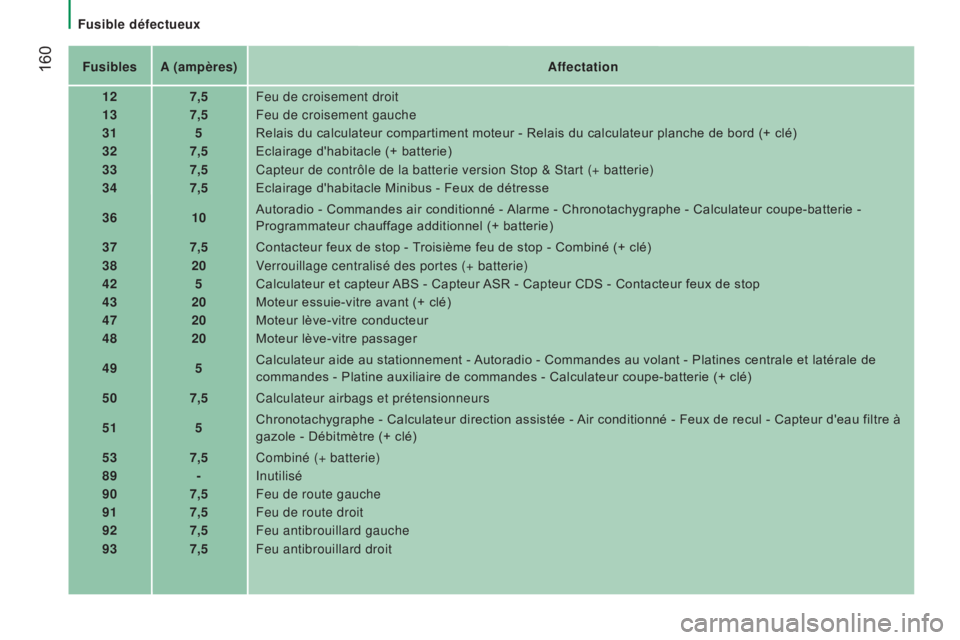

Fusible défectueuxFusibles
a (ampères)a
ffectation
12 7,5Feu de croisement droit
13 7,5Feu de croisement gauche
31 5Relais du calculateur compartiment moteur - Relais du calculateur planche de bord (+ clé)
32 7,5Eclairage d'habitacle (+ batterie)
33 7,5Capteur de contrôle de la batterie version Stop & Start (+ batterie)\
34 7,5Eclairage d'habitacle Minibus - Feux de détresse
36 10Autoradio - Commandes air conditionné - Alarme - Chronotachygraphe - Calculateur coupe-batterie -
Programmateur chauffage additionnel (+ batterie)
37 7,5Contacteur feux de stop - Troisième feu de stop - Combiné (+ clé)
38 20Verrouillage centralisé des portes (+ batterie)
42 5Calculateur et capteur ABS - Capteur ASR - Capteur CDS - Contacteur feux de stop
43 20Moteur essuie-vitre avant (+ clé)
47 20Moteur lève-vitre conducteur
48 20Moteur lève-vitre passager
49 5Calculateur aide au stationnement - Autoradio - Commandes au volant - Platines centrale et latérale de
commandes - Platine auxiliaire de commandes - Calculateur coupe-batterie (+ clé)
50 7,5Calculateur airbags et prétensionneurs
51 5Chronotachygraphe - Calculateur direction assistée - Air conditionné - Feux de recul - Capteur d'eau filtre à
gazole - Débitmètre (+ clé)
53 7,5Combiné (+ batterie)
89 -Inutilisé
90 7,5Feu de route gauche
91 7,5Feu de route droit
92 7,5Feu antibrouillard gauche
93 7,5Feu antibrouillard droit

161
Fusible défectueux

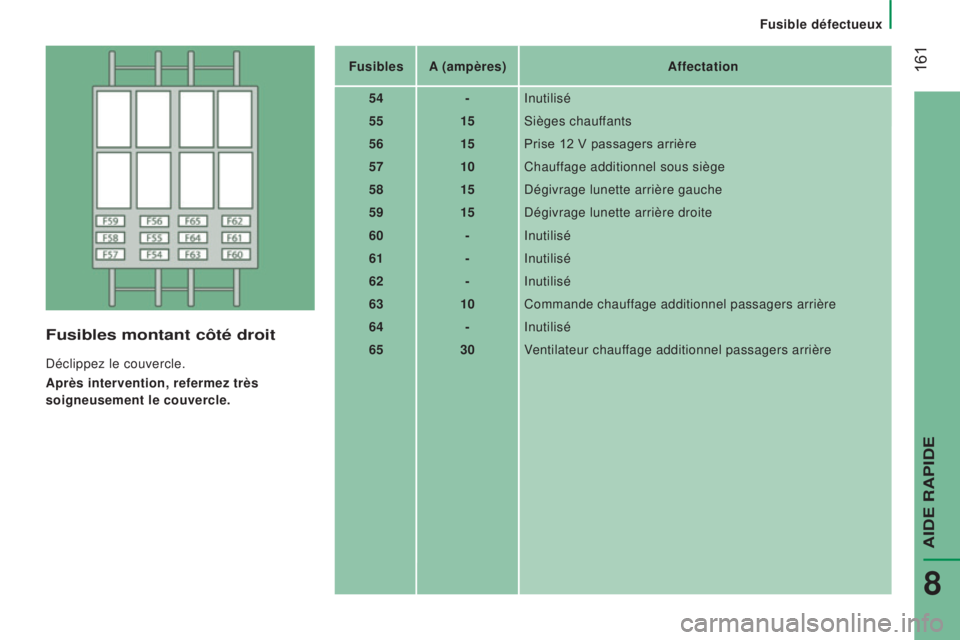

Fusibles montant côté droit
Déclippez le couvercle.
a
près intervention, refermez très
soigneusement le couvercle. Fusibles
a (ampères)a

ffectation
54 -Inutilisé
55 15Sièges chauffants
56 15Prise 12 V passagers arrière
57 10Chauffage additionnel sous siège
58 15Dégivrage lunette arrière gauche
59 15Dégivrage lunette arrière droite
60 -Inutilisé
61 -Inutilisé
62 -Inutilisé
63 10Commande chauffage additionnel passagers arrière
64 -Inutilisé
65 30Ventilateur chauffage additionnel passagers arrière
aIDe RaPIDe
8

162
Fusible défectueux

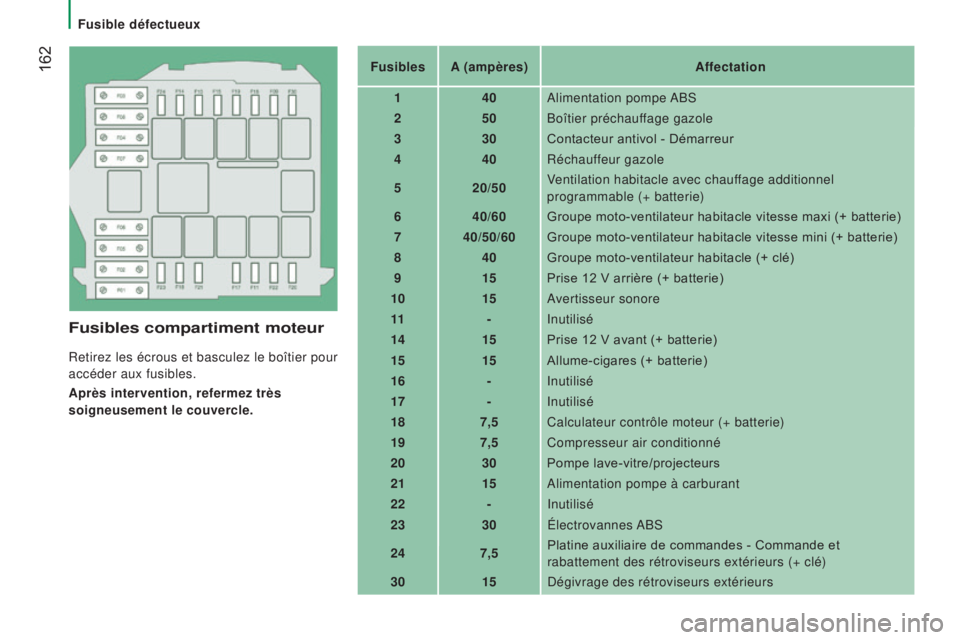

Fusibles compartiment moteur
Retirez les écrous et basculez le boîtier pour
accéder aux fusibles.
a
près intervention, refermez très
soigneusement le couvercle. Fusibles
a (ampères)a

ffectation
1 40Alimentation pompe ABS
2 50Boîtier préchauffage gazole
3 30Contacteur antivol - Démarreur
4 40Réchauffeur gazole
5 20/50Ventilation habitacle avec chauffage additionnel
programmable (+ batterie)
6 40/60Groupe moto-ventilateur habitacle vitesse maxi (+ batterie)
7 40/50/60 Groupe moto-ventilateur habitacle vitesse mini (+ batterie)
8 40Groupe moto-ventilateur habitacle (+ clé)
9 15Prise 12 V arrière (+ batterie)
10 15Avertisseur sonore
11 -Inutilisé
14 15Prise 12 V avant (+ batterie)
15 15Allume-cigares (+ batterie)
16 -Inutilisé
17 -Inutilisé
18 7,5Calculateur contrôle moteur (+ batterie)
19 7,5Compresseur air conditionné
20 30Pompe lave-vitre/projecteurs
21 15Alimentation pompe à carburant
22 -Inutilisé
23 30Électrovannes ABS
24 7,5Platine auxiliaire de commandes - Commande et
rabattement des rétroviseurs extérieurs (+ clé)
30 15Dégivrage des rétroviseurs extérieurs

163
ampoule ou lampe défaillante
Lors d'un lavage haute-pression sur
des salissures persistantes, n'insistez
pas sur les projecteurs, les feux et leur
contour pour éviter de détériorer leur vernis
et leur joint d'étanchéité.

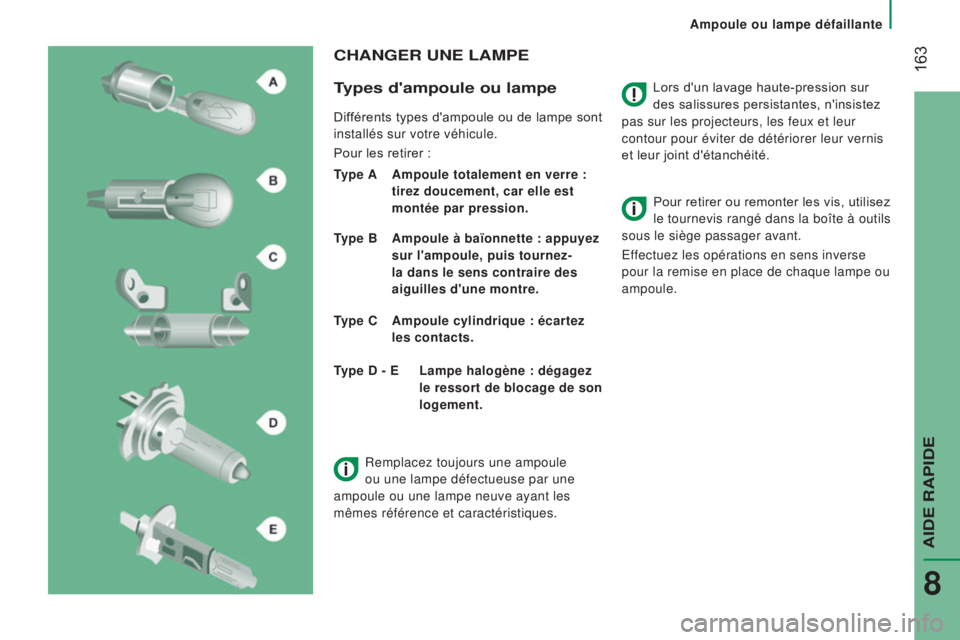

CHaNGeR uNe LamPe
T ypes d'ampoule ou lampe
Différents types d'ampoule ou de lampe sont
installés sur votre véhicule.
Pour les retirer
:
Type
a

a mpoule totalement en verre :
tirez doucement, car elle est
montée par pression.
Type
b a mpoule à baïonnette : appuyez
sur l'ampoule, puis tournez-
la dans le sens contraire des
aiguilles d'une montre.
Type C
a mpoule cylindrique : écartez
les contacts. Pour retirer ou remonter les vis, utilisez
le tournevis rangé dans la boîte à outils
sous le siège passager avant.
Effectuez les opérations en sens inverse
pour la remise en place de chaque lampe ou
ampoule.
Type D -
e
Lampe halogène
: dégagez
le ressort de blocage de son
logement.
Remplacez toujours une ampoule
ou une lampe défectueuse par une
ampoule ou une lampe neuve ayant les
mêmes référence et caractéristiques.
aIDe RaPIDe
8

164
ampoule ou lampe défaillante1 - Feux de route
T
ype D, H7 - 55W
-

Ôtez le couvercle en tirant la languette

en caoutchouc.
-

Débranchez le connecteur électrique.
-


Dégagez le ressort de blocage en

appuyant sur la pince centrale.
-

Remplacez la lampe en veillant à bien

faire correspondre la partie métallique
avec la rainure présente sur le feu. 2 - Feux de croisement
Type D, H7 - 55W
-

Ôtez le couvercle en tirant la languette

en caoutchouc.
-

Débranchez le connecteur électrique.
-


Dégagez le ressort de blocage en

appuyant sur la pince centrale.
-

Remplacez la lampe en veillant à bien

faire correspondre la partie métallique
avec les rainures présentes sur le feu.

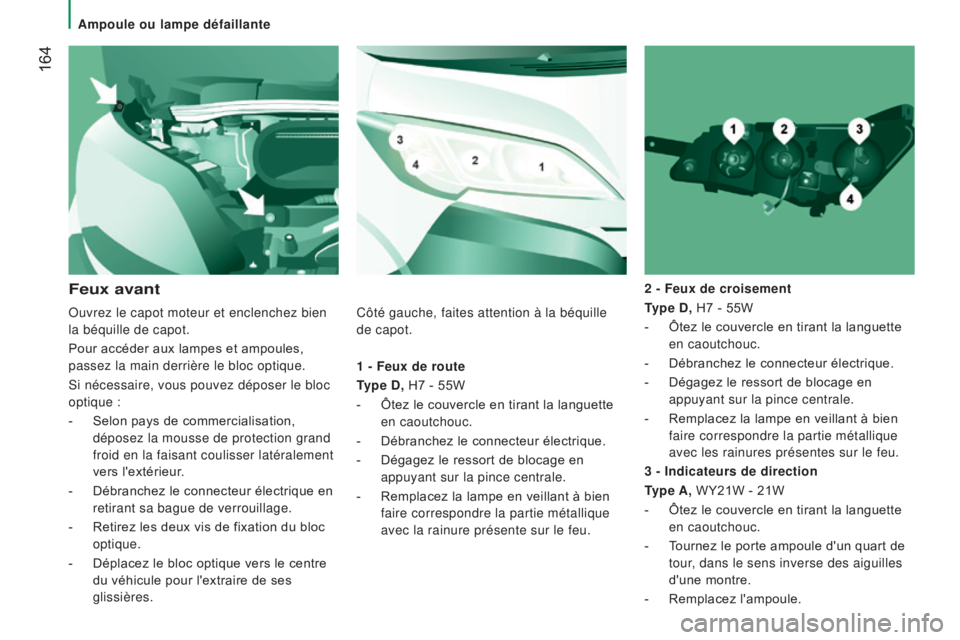

Feux avant
3 - Indicateurs de direction
Type
a , WY21W - 21W
-

Ôtez le couvercle en tirant la languette

en caoutchouc.
-

T
ournez le porte ampoule d'un quart de
tour, dans le sens inverse des aiguilles
d'une montre.
-

Remplacez l'ampoule.
Ouvrez le capot moteur et enclenchez bien


la béquille de capot.
Pour accéder aux lampes et ampoules,
passez la main derrière le bloc optique.
Si nécessaire, vous pouvez déposer le bloc
optique :
-

Selon pays de commercialisation,


déposez la mousse de protection grand
froid en la faisant coulisser latéralement
vers l'extérieur.
-

Débranchez le connecteur électrique en


retirant sa bague de verrouillage.
-

Retirez les deux vis de fixation du bloc


optique.
-

Déplacez le bloc optique vers le centre


du véhicule pour l'extraire de ses
glissières. Côté gauche, faites attention à la béquille
de capot.

165
ampoule ou lampe défaillante
Le changement des lampes à halogène
doit se faire projecteur éteint depuis
quelques minutes (risque de brûlure grave).
Ne touchez pas directement la lampe
avec les doigts, utilisez des chiffons non
pelucheux.
A la fin de chaque opération, vérifiez le bon
fonctionnement des feux.

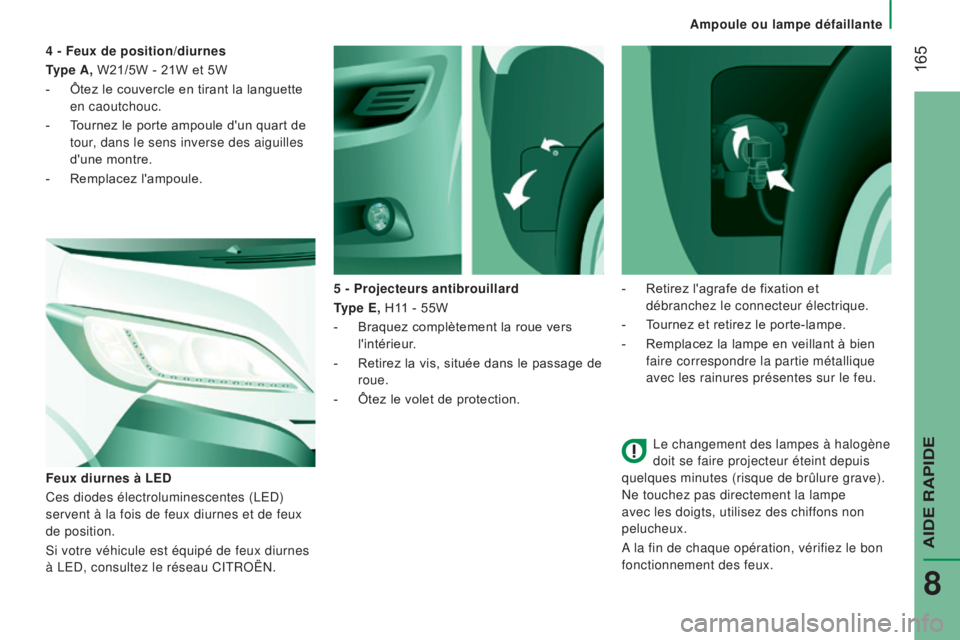

5 - Projecteurs antibrouillard
Type
e
, H11 - 55W
-

Braquez complètement la roue vers


l'intérieur.
-

Retirez la vis, située dans le passage de


roue.
-

Ôtez le volet de protection.
Feux diurnes à L

e
D
Ces diodes électroluminescentes (LED)
servent à la fois de feux diurnes et de feux
de position.
Si votre véhicule est équipé de feux diurnes
à LED, consultez le réseau CITROËN. 4 - Feux de position/diurnes
Type
a
, W21/5W - 21W et 5W
-

Ôtez le couvercle en tirant la languette


en caoutchouc.
-

T

ournez le porte ampoule d'un quart de
tour, dans le sens inverse des aiguilles
d'une montre.
-

Remplacez l'ampoule. -


Retirez l'agrafe de fixation et

débranchez le connecteur électrique.
-

T

ournez et retirez le porte-lampe.
-

Remplacez la lampe en veillant à bien

faire correspondre la partie métallique
avec les rainures présentes sur le feu.
aIDe RaPIDe
8

166
ampoule ou lampe défaillante

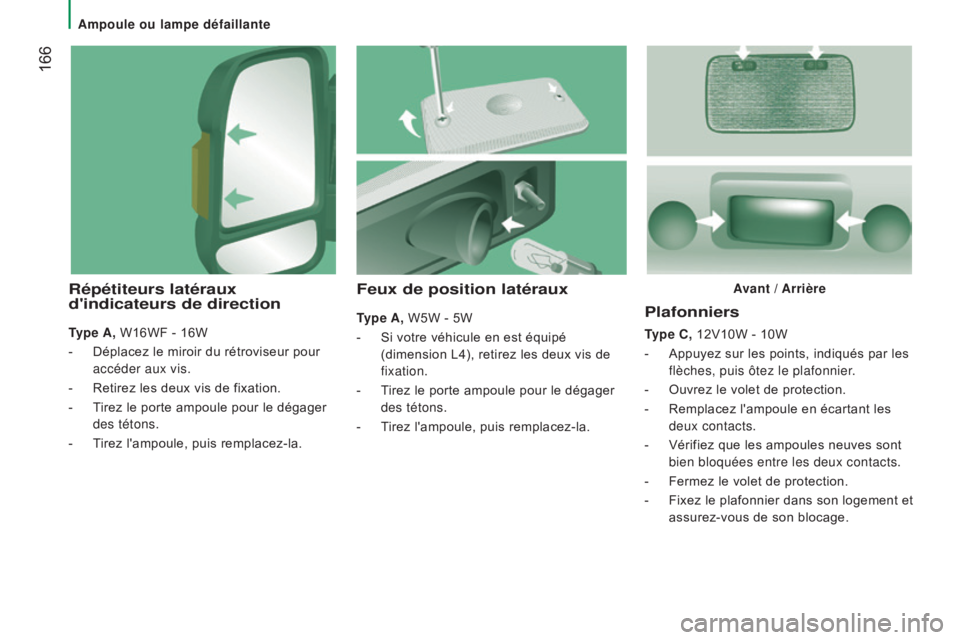

Plafonniers
Type C, 12V10W - 10W
-
Appuyez sur les points, indiqués par les

flèches, puis ôtez le plafonnier.
-

Ouvrez le volet de protection.
-


Remplacez l'ampoule en écartant les

deux contacts.
-

Vérifiez que les ampoules neuves sont

bien bloquées entre les deux contacts.
-

Fermez le volet de protection.
-


Fixez le plafonnier dans son logement et

assurez-vous de son blocage.
Feux de position latéraux
Type a, W5W - 5W
-
Si votre véhicule en est équipé

(dimension L4), retirez les deux vis de
fixation.
-

T
irez le porte ampoule pour le dégager
des tétons.
-

T
irez l'ampoule, puis remplacez-la.
Répétiteurs latéraux
d'indicateurs de direction
Type a, W16WF - 16W
-
Déplacez le miroir du rétroviseur pour

accéder aux vis.
-

Retirez les deux vis de fixation.
-


T
irez le porte ampoule pour le dégager
des tétons.
-

T
irez l'ampoule, puis remplacez-la.
avant
/ a rrière
