2017 CITROEN JUMPER Notices Demploi (in French)

167
ampoule ou lampe défaillante

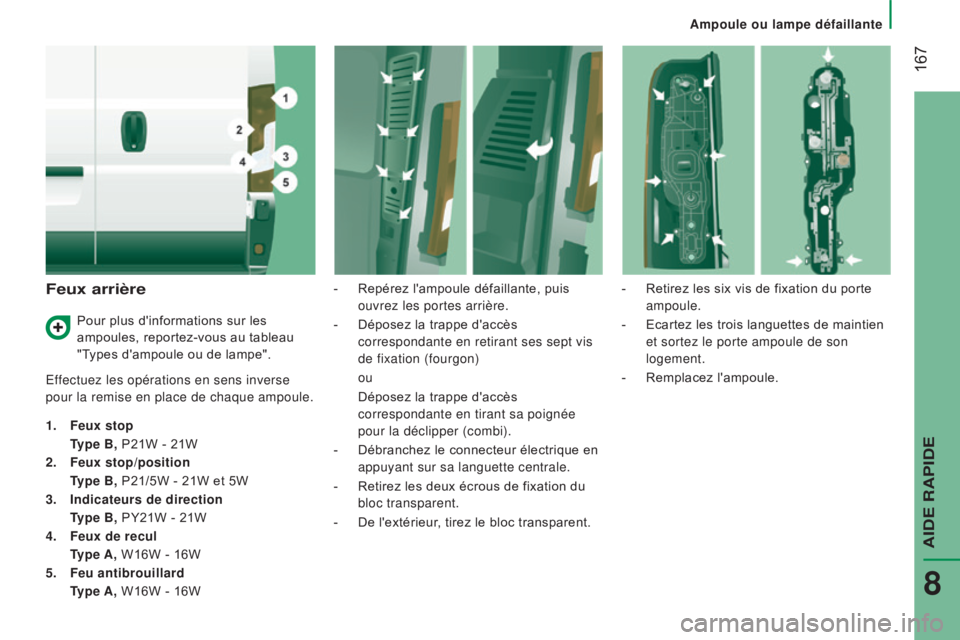

Feux arrière
Effectuez les opérations en sens inverse
pour la remise en place de chaque ampoule.
1.
Feux stop



T
ype b , P21W - 21W
2.

Feux stop/position



T
ype b , P21/5W - 21W et 5W
3.

Indicateurs de direction



T
ype b , PY21W - 21W
4.

Feux de recul



T
ype a , W16W - 16W
5.

Feu antibrouillard



T
ype a , W16W - 16W -

Repérez l'ampoule défaillante, puis

ouvrez les portes arrière.
-
Déposez la trappe d'accès

correspondante en retirant ses sept vis
de fixation (fourgon) ou
Déposez la trappe d'accès


correspondante en tirant sa poignée
pour la déclipper (combi).
-

Débranchez le connecteur électrique en

appuyant sur sa languette centrale.
-

Retirez les deux écrous de fixation du

bloc transparent.
-

De l'extérieur
, tirez le bloc transparent.-

Retirez les six vis de fixation du porte

ampoule.
-
Ecartez les trois languettes de maintien

et sortez le porte ampoule de son
logement.
- Remplacez l'ampoule.
Pour plus d'informations sur les
ampoules, reportez-vous au tableau
"Types d'ampoule ou de lampe".
aIDe RaPIDe
8

168
ampoule ou lampe défaillante
Troisième feu de stop
Type a, W5W - 5W (x 4)
-
Retirez les deux vis de fixation du feu.
-


Retirez le feu en tirant vers vous.

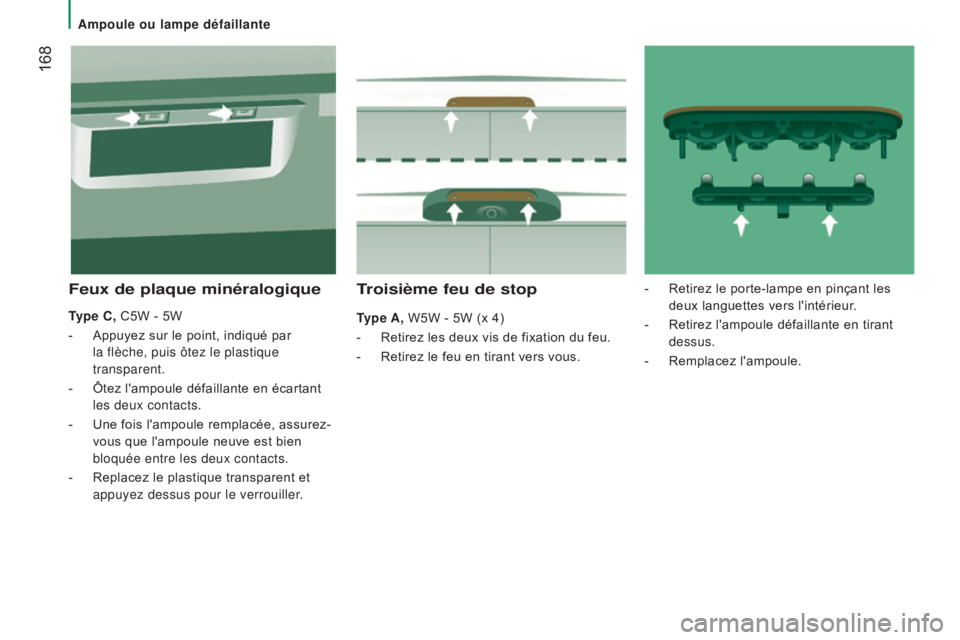

Feux de plaque minéralogique
Type C, C5W - 5W
-
Appuyez sur le point, indiqué par

la flèche, puis ôtez le plastique
transparent.
-

Ôtez l'ampoule défaillante en écartant

les deux contacts.
-

Une fois l'ampoule remplacée, assurez-
vous que l'ampoule neuve est bien


bloquée entre les deux contacts.
-

Replacez le plastique transparent et

appuyez dessus pour le verrouiller. -

Retirez le porte-lampe en pinçant les

deux languettes vers l'intérieur.
- Retirez l'ampoule défaillante en tirant
dessus.
-

Remplacez l'ampoule.

169
balai d’essuie-vitre usé

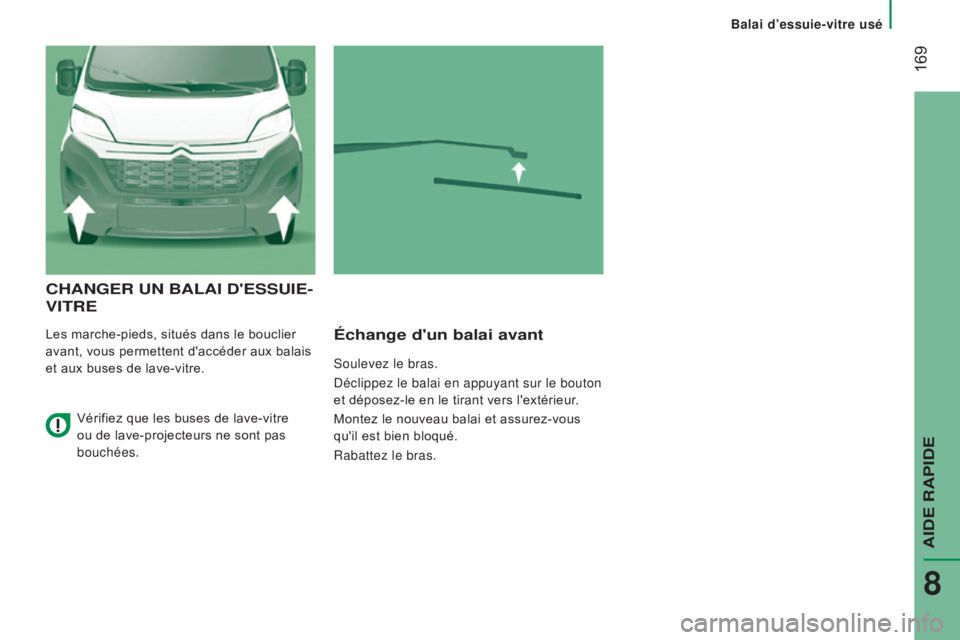

CHaNGeR uN baLaI D'eSSuIe-
VITR
e
Les marche-pieds, situés dans le bouclier
avant, vous permettent d'accéder aux balais
et aux buses de lave-vitre.échange d'un balai avant
Soulevez le bras.
Déclippez le balai en appuyant sur le bouton
et déposez-le en le tirant vers l'extérieur.
Montez le nouveau balai et assurez-vous
qu'il est bien bloqué.
Rabattez le bras.
Vérifiez que les buses de lave-vitre
ou de lave-projecteurs ne sont pas
bouchées.
aIDe RaPIDe
8

170
Roue crevée
Stationnement du véhicule
Dans la mesure du possible, immobilisez le
véhicule sur un sol horizontal, stable et non
glissant.
Serrez le frein de stationnement, coupez le
contact et engagez le premier rapport.
Enfilez le gilet de sécurité et installez le
triangle de présignalisation.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et situés
dans une zone garantissant leur sécurité.
Outils
Ils sont rangés dans une boîte, située sous
l'assise du passager avant.
-
T
ournez le bouton d'un quart de tour,
puis tirez la boîte.
-

Après utilisation, appuyez sur le bouton,

puis tournez d'un quart de tour afin de
bloquer la boîte.
a

.
Douille rallongée.
b

. Barre.
C.
Cric.
D.

Clé démonte-roue.
e

.
T
ournevis (poignée et embouts).
F.
Anneau amovible de remorquage.
G.


Goulotte de remplissage d'huile.

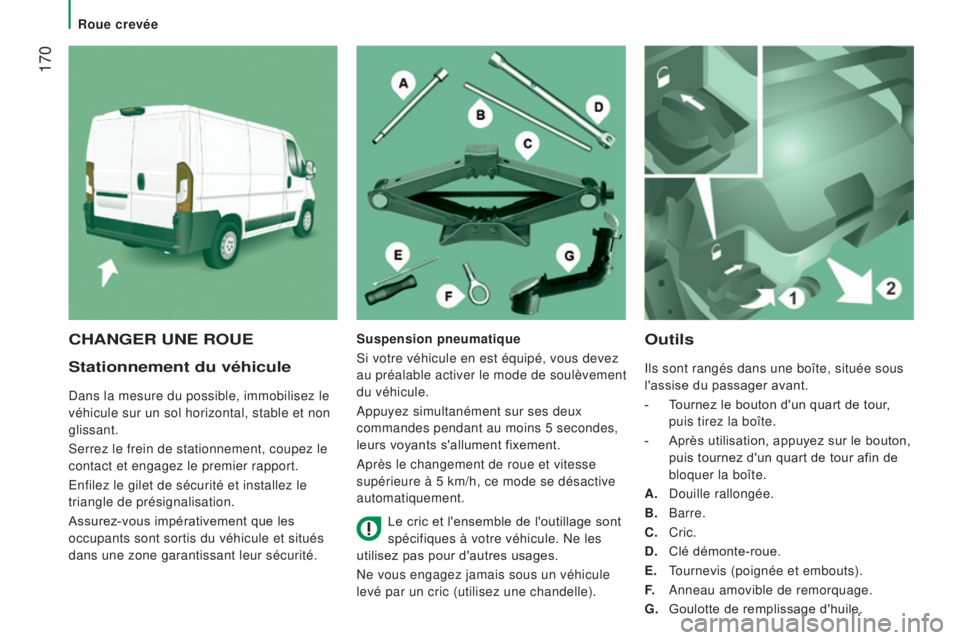

CHaNGeR uNe ROueSuspension pneumatique
Si votre véhicule en est équipé, vous devez
au préalable activer le mode de soulèvement
du véhicule.
Appuyez simultanément sur ses deux
commandes pendant au moins 5 secondes,
leurs voyants s'allument fixement.
Après le changement de roue et vitesse
supérieure à 5 km/h, ce mode se désactive
automatiquement. Le cric et l'ensemble de l'outillage sont
spécifiques à votre véhicule. Ne les
utilisez pas pour d'autres usages.
Ne vous engagez jamais sous un véhicule
levé par un cric (utilisez une chandelle).

171
Roue crevée
●

Pour les versions avec

jantes alliage,
retirez les trois vis de fixation J de
l'étrier K .
●

Retirez l'ensemble de la partie interne

de la jante alliage.

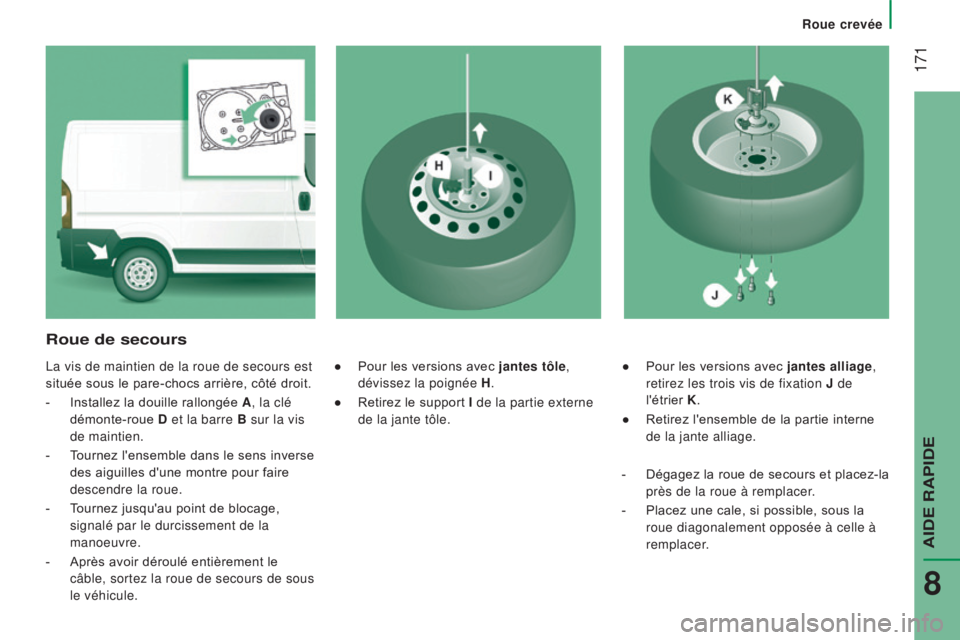

Roue de secours
La vis de maintien de la roue de secours est
située sous le pare-chocs arrière, côté droit.
-

Installez la douille rallongée
a
, la clé

démonte-roue D et la barre
b
sur la vis

de maintien.
-

T
ournez l'ensemble dans le sens inverse
des aiguilles d'une montre pour faire
descendre la roue.
-

T
ournez jusqu'au point de blocage,
signalé par le durcissement de la
manoeuvre.
-

Après avoir déroulé entièrement le

câble, sortez la roue de secours de sous
le véhicule. ●
Pour les versions avec jantes tôle,
dévissez la poignée H .
●

Retirez le support
I de la partie externe
de la jante tôle.
-

Dégagez la roue de secours et placez-la

près de la roue à remplacer.
-

Placez une cale, si possible, sous la

roue diagonalement opposée à celle à
remplacer.
AIDE RAPIDE
8

172
Roue crevée-
Développez le cric à l'aide de la clé

démonte-roue D et de la barre
b
jusqu'à ce que la roue soit à quelques
centimètres du sol.
-

Dévissez complètement les boulons et

retirez la roue à réparer.
-

Positionnez le cric
C à l'un des
quatre emplacements prévus sur le
soubassement à proximité des roues.
Si votre véhicule est équipé d'un marche-
pied escamotable, le cric doit être positionné
à 45°.

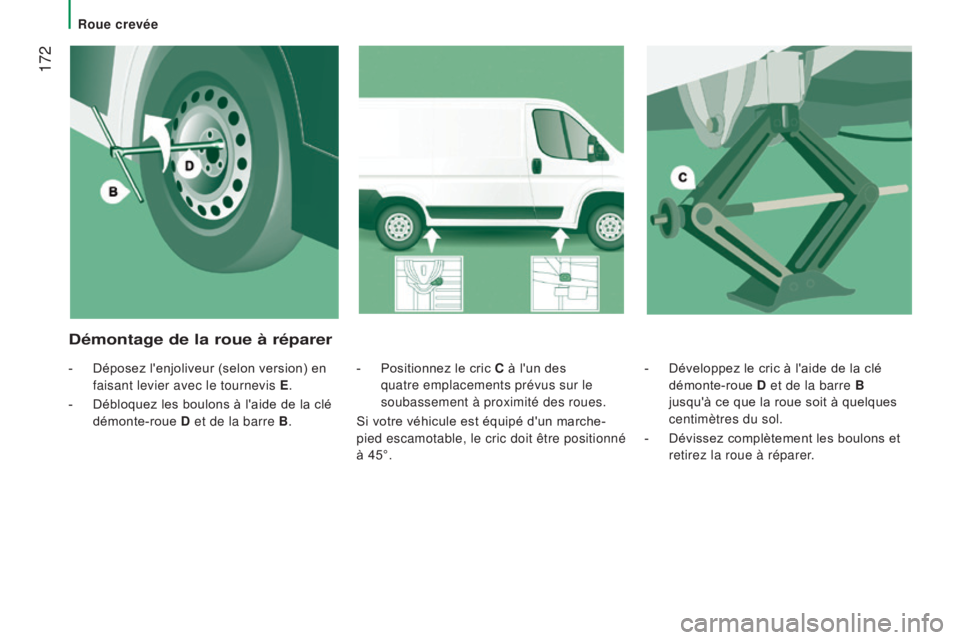

Démontage de la roue à réparer
- Déposez l'enjoliveur (selon version) en
faisant levier avec le tournevis e
.
-


Débloquez les boulons à l'aide de la clé

démonte-roue D et de la barre
b
.

173
Roue crevée
montage de la roue de secours Rangement de la roue
- Mettez la roue de secours en place sur
le moyeu et amorcez le vissage des
boulons à la main.
-

Ef
fectuez un premier serrage à l'aide de
la clé démonte-roue D et de la barre
b
.
-


Redescendez complètement le véhicule

en repliant le cric C , puis dégagez-le.
-

Serrez à nouveau les boulons avec

la clé démonte-roue D et la barre
b
(bloquez-les sans forcer). Vous devez impérativement replacer la roue
à réparer ou la roue de secours sous le
véhicule pour verrouiller le système de treuil.
-

Replacez la roue à l'arrière du véhicule.
●


Pour les versions avec
jante tôle,
accrochez le support I sur la partie
externe.
●

V
issez la poignée H pour solidariser le
support et la jante tôle. ●
Pour les versions avec jante alliage,
positionnez l'étrier K sur la partie
interne.
●

V
issez les trois vis de fixation J de
l'étrier sur la jante alliage.
AIDE RAPIDE
8

174
Roue crevéeSe reporter à la rubrique
"Caractéristiques techniques -
Identification du véhicule" pour localiser
l'étiquette de pression des pneumatiques.
-

Installez la douille rallongée
a
, la clé

démonte-roue D et la barre
b
sur la vis

de maintien.
-

T
ournez l'ensemble dans le sens des
aiguilles d'une montre pour enrouler
complétement le câble et remonter la
roue sous le véhicule.
-

Vérifiez que la roue est bien plaquée

horizontalement contre le plancher du
véhicule et que l'encoche du sytème de
treuil est apparente.
-

Rangez l'outillage et l'enjoliveur (selon

version).
Remontage de la roue réparée
Le remontage de la roue réparée est
identique à celui du montage de la roue
de secours ; n'oubliez pas de replacer
l'enjoliveur de roue.
La roue de secours n'est pas conçue pour
faire du roulage sur de longues distances,
faites rapidement contrôler le serrage des
vis et la pression de la roue de secours
par le réseau CITROËN ou par un atelier
qualifié.
Faites également réparer et remonter la
roue d'origine au plus vite par le réseau
CITROËN ou par un atelier qualifié.
