103

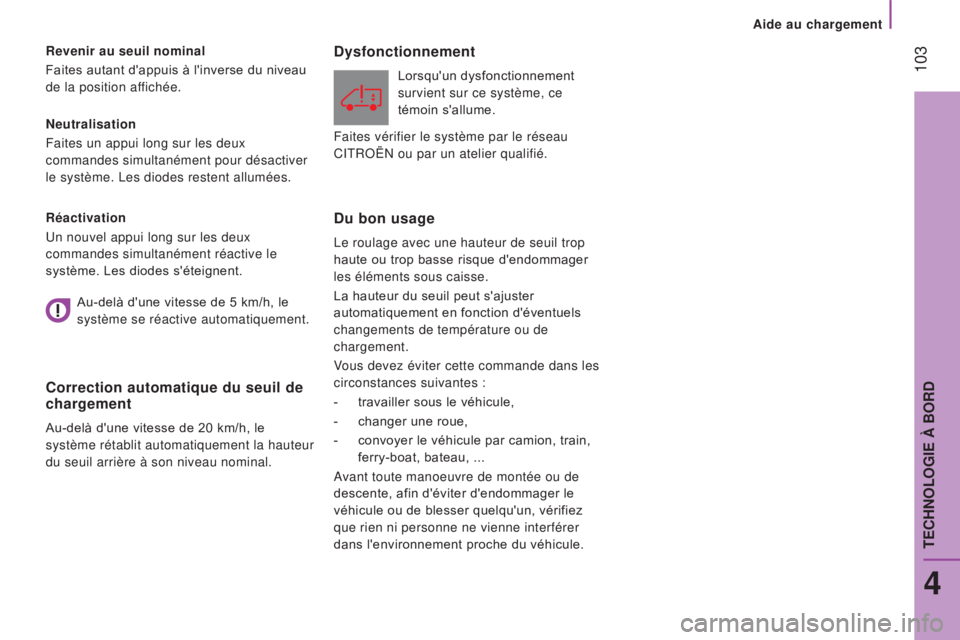

aide au chargement
Neutralisation
Faites un appui long sur les deux

commandes simultanément pour désactiver
le système. Les diodes restent allumées. Revenir au seuil nominal
Faites autant d'appuis à l'inverse du niveau
de la position affichée.
Réactivation
Un nouvel appui long sur les deux
commandes simultanément réactive le
système. Les diodes s'éteignent.
Correction automatique du seuil de
chargement
Au-delà d'une vitesse de 20 km/h, le
système rétablit automatiquement la hauteur
du seuil arrière à son niveau nominal.
Dysfonctionnement
Lorsqu'un dysfonctionnement
survient sur ce système, ce
témoin s'allume.
Du bon usage
Le roulage avec une hauteur de seuil trop
haute ou trop basse risque d'endommager
les éléments sous caisse.
La hauteur du seuil peut s'ajuster
automatiquement en fonction d'éventuels
changements de température ou de
chargement.
Vous devez éviter cette commande dans les
circonstances suivantes
:
-

travailler sous le véhicule,
-


changer une roue,
-


convoyer le véhicule par camion, train,

ferry-boat, bateau, ...
Avant toute manoeuvre de montée ou de
descente, afin d'éviter d'endommager le
véhicule ou de blesser quelqu'un, vérifiez
que rien ni personne ne vienne interférer
dans l'environnement proche du véhicule.
Au-delà d'une vitesse de 5

km/h, le
système se réactive automatiquement. Faites vérifier le système par le réseau
CITROËN ou par un atelier qualifié.
4
TECHNOLOGIE À BORD

104
Sécurité en conduite

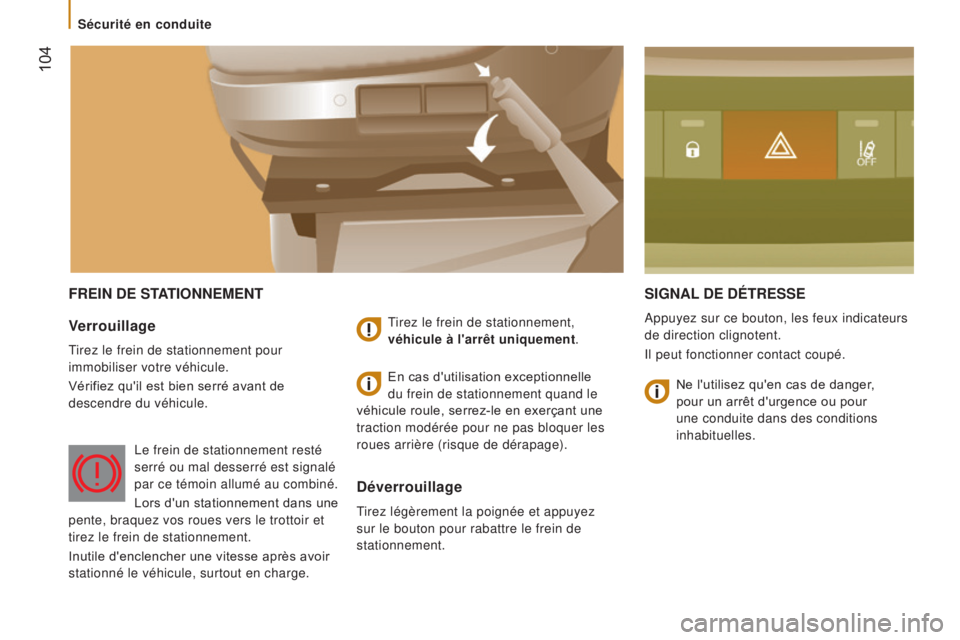

FReIN De STaTIONNeme NTS IGN a L D e D é TR e SS e
Appuyez sur ce bouton, les feux indicateurs
de direction clignotent.
Il peut fonctionner contact coupé.Verrouillage
Tirez le frein de stationnement pour
immobiliser votre véhicule.
Vérifiez qu'il est bien serré avant de
descendre du véhicule.Tirez le frein de stationnement,
véhicule à l'arrêt uniquement.
Déverrouillage
Tirez légèrement la poignée et appuyez
sur le bouton pour rabattre le frein de
stationnement.En cas d'utilisation exceptionnelle
du frein de stationnement quand le
véhicule roule, serrez-le en exerçant une
traction modérée pour ne pas bloquer les
roues arrière (risque de dérapage).
Le frein de stationnement resté
serré ou mal desserré est signalé
par ce témoin allumé au combiné.
Lors d'un stationnement dans une
pente, braquez vos roues vers le trottoir et
tirez le frein de stationnement.
Inutile d'enclencher une vitesse après avoir
stationné le véhicule, surtout en charge. Ne l'utilisez qu'en cas de danger,
pour un arrêt d'urgence ou pour
une conduite dans des conditions
inhabituelles.

105
Sécurité en conduite

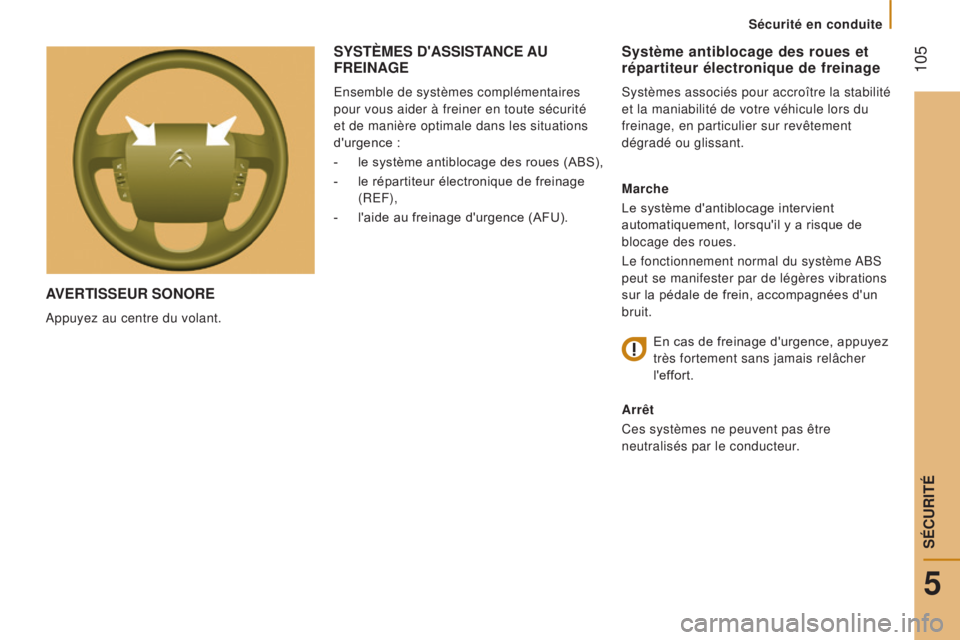

aVeRTISSeuR SONORe
Appuyez au centre du volant.
Système antiblocage des roues et
répartiteur électronique de freinage
Systèmes associés pour accroître la stabilité
et la maniabilité de votre véhicule lors du
freinage, en particulier sur revêtement
dégradé ou glissant.
m
arche
Le système d'antiblocage intervient
automatiquement, lorsqu'il y a risque de
blocage des roues.
Le fonctionnement normal du système ABS
peut se manifester par de légères vibrations
sur la pédale de frein, accompagnées d'un
bruit.
En cas de freinage d'urgence, appuyez


très fortement sans jamais relâcher
l'effort.
a

rrêt
Ces systèmes ne peuvent pas être
neutralisés par le conducteur.
SySTèmeS D 'a SSISTa NC e au FR
e IN a G e
Ensemble de systèmes complémentaires
pour vous aider à freiner en toute sécurité
et de manière optimale dans les situations
d'urgence
:
-

le système antiblocage des roues (ABS),
-


le répartiteur électronique de freinage

(REF),
-

l'aide au freinage d'urgence (AFU).
5
SÉCURITÉ

106
Sécurité en conduiteDu bon usage
Le dispositif d’antiblocage ne permet pas
un freinage plus court. Sur chaussée
très glissante (verglas, huile...) l’ABS est
susceptible de rallonger les distances de
freinage. En cas de freinage d’urgence,
n’hésitez pas à enfoncer fortement la pédale
de frein, sans jamais relâcher l’effort, même
sur chaussée glissante, vous pourrez ainsi
continuer à manoeuvrer le véhicule pour
éviter un obstacle.
En cas de changement de roues
(pneumatiques et jantes), veillez à ce
qu'elles soient conformes aux prescriptions
du constructeur.
aide au freinage d'urgence
Système permettant, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
m

arche
Il se déclenche en fonction de la vitesse
d'enfoncement de la pédale de frein.
Cela se traduit par une diminution de la
résistance de la pédale et une augmentation
de l'efficacité du freinage.
a

rrêt
Ce système ne peut pas être neutralisé par
le conducteur.

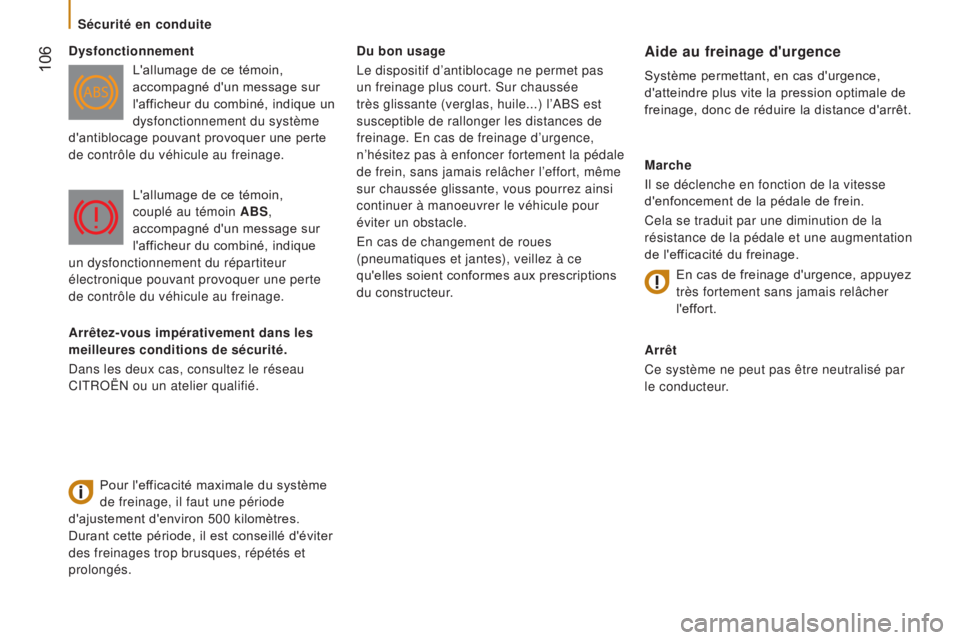

Dysfonctionnement
L'allumage de ce témoin,
accompagné d'un message sur
l'afficheur du combiné, indique un
dysfonctionnement du système
d'antiblocage pouvant provoquer une perte
de contrôle du véhicule au freinage.
Pour l'efficacité maximale du système
de freinage, il faut une période
d'ajustement d'environ 500 kilomètres.
Durant cette période, il est conseillé d'éviter
des freinages trop brusques, répétés et
prolongés. L'allumage de ce témoin,
couplé au témoin
ab
S,
accompagné d'un message sur
l'afficheur du combiné, indique
un dysfonctionnement du répartiteur
électronique pouvant provoquer une perte
de contrôle du véhicule au freinage.
En cas de freinage d'urgence, appuyez


très fortement sans jamais relâcher
l'effort.
a

rrêtez-vous impérativement dans les
meilleures conditions de sécurité.
Dans les deux cas, consultez le réseau
CITROËN ou un atelier qualifié.

107
Sécurité en conduite
SySTèmeS De CONTRôLe De La TRaJeCTOIRe
arrêt
Ce système ne peut pas être neutralisé par
le conducteur.
Contrôle dynamique de stabilité
(CDS)
Le contrôle dynamique de stabilité agit sur
le frein d'une ou plusieurs roues et sur le
moteur pour inscrire le véhicule dans la
trajectoire souhaitée par le conducteur, dans
la limite des lois de la physique.
Avec le système CDS, maintenez le cap
sans tenter de contrebraquer.
m

arche
Le système CDS est automatiquement
activé à chaque démarrage du véhicule. Dysfonctionnement
L’allumage de ce témoin,
accompagné d’un signal sonore
et confirmé par un message sur
l'afficheur du combiné, indique un
dysfonctionnement du système CDS.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.
m
arche
Ce système est automatiquement activé à
chaque démarrage du véhicule.
En cas de problème d’adhérence ou de
trajectoire, ce système se met en marche.a rrêt
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé,
immobilisé dans la neige, sur sol meuble…),
il peut s'avérer utile de neutraliser le
système ASR pour faire patiner les roues et
retrouver de l'adhérence.
-

Appuyez sur ce bouton, situé au milieu

de la planche de bord, pour neutraliser
ce système.
antipatinage de roue (aSR)
L’antipatinage de roue optimise la motricité,
afin d’éviter le patinage des roues, en
agissant sur les freins des roues motrices et
sur le moteur.
L'allumage du voyant du bouton,
accompagné d'un message sur l'afficheur
du combiné, indique la neutralisation du
système ASR.
En cas de problème d'adhérence
ou de trajectoire, il se met en
marche.
Ceci est signalé par le clignotement de ce
témoin au combiné.
5
SÉCURITÉ

108
Sécurité en conduite

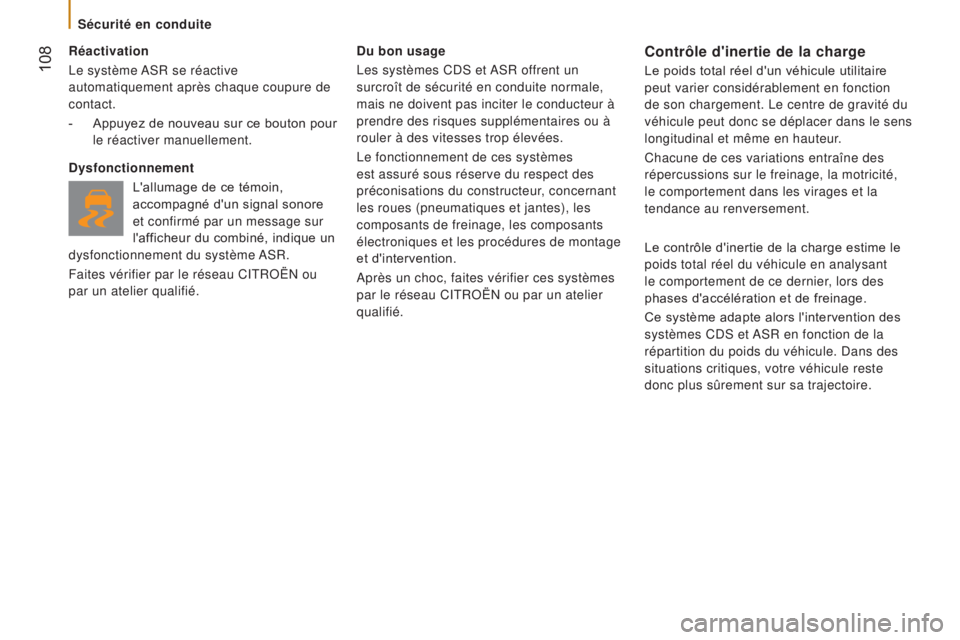

Réactivation
Le système ASR se réactive
automatiquement après chaque coupure de
contact.
-

Appuyez de nouveau sur ce bouton pour

le réactiver manuellement.
Dysfonctionnement L'allumage de ce témoin,
accompagné d'un signal sonore
et confirmé par un message sur
l'afficheur du combiné, indique un
dysfonctionnement du système ASR.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié. Du bon usage
Les systèmes CDS et ASR offrent un
surcroît de sécurité en conduite normale,
mais ne doivent pas inciter le conducteur à
prendre des risques supplémentaires ou à
rouler à des vitesses trop élevées.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect des
préconisations du constructeur, concernant
les roues (pneumatiques et jantes), les
composants de freinage, les composants
électroniques et les procédures de montage
et d'intervention.
Après un choc, faites vérifier ces systèmes
par le réseau CITROËN ou par un atelier
qualifié.
Contrôle d'inertie de la charge
Le poids total réel d'un véhicule utilitaire
peut varier considérablement en fonction
de son chargement. Le centre de gravité du
véhicule peut donc se déplacer dans le sens
longitudinal et même en hauteur.
Chacune de ces variations entraîne des
répercussions sur le freinage, la motricité,
le comportement dans les virages et la
tendance au renversement.
Le contrôle d'inertie de la charge estime le
poids total réel du véhicule en analysant
le comportement de ce dernier, lors des
phases d'accélération et de freinage.
Ce système adapte alors l'intervention des
systèmes CDS et ASR en fonction de la
répartition du poids du véhicule. Dans des
situations critiques, votre véhicule reste
donc plus sûrement sur sa trajectoire.

109
Sécurité en conduite

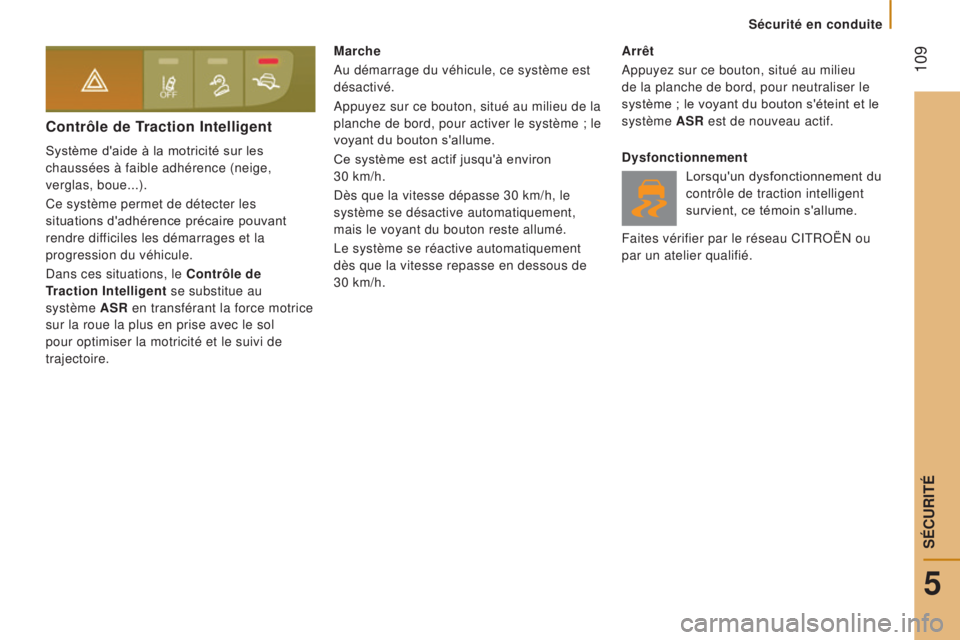

Contrôle de Traction Intelligent
Système d'aide à la motricité sur les
chaussées à faible adhérence (neige,
verglas, boue...).
Ce système permet de détecter les
situations d'adhérence précaire pouvant
rendre difficiles les démarrages et la
progression du véhicule.
Dans ces situations, le Contrôle de
Traction Intelligent se substitue au
système
a
SR en transférant la force motrice
sur la roue la plus en prise avec le sol
pour optimiser la motricité et le suivi de
trajectoire.
m
arche
Au démarrage du véhicule, ce système est
désactivé.
Appuyez sur ce bouton, situé au milieu de la
planche de bord, pour activer le système ; le
voyant du bouton s'allume.
Ce système est actif jusqu'à environ
30
km/h.
Dès que la vitesse dépasse 30
km/h, le
système se désactive automatiquement,
mais le voyant du bouton reste allumé.
Le système se réactive automatiquement
dès que la vitesse repasse en dessous de
30
km/h.
a
rrêt
Appuyez sur ce bouton, situé au milieu
de la planche de bord, pour neutraliser le
système ; le voyant du bouton s'éteint et le
système
a
SR est de nouveau actif.
Dysfonctionnement Lorsqu'un dysfonctionnement du
contrôle de traction intelligent
survient, ce témoin s'allume.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.
5
SÉCURITÉ

11 0
Sécurité en conduite

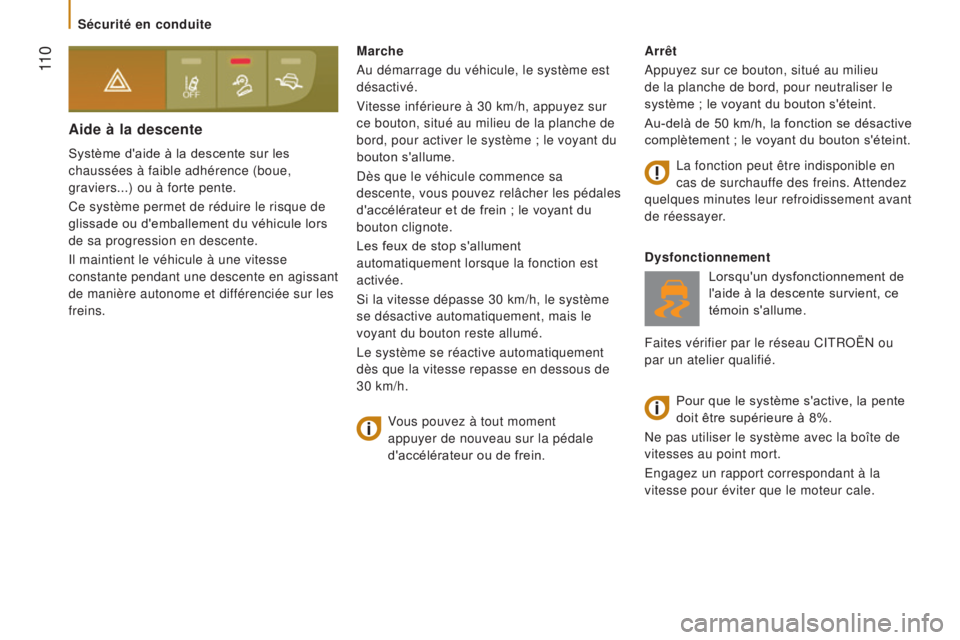

aide à la descente
Système d'aide à la descente sur les
chaussées à faible adhérence (boue,
graviers...) ou à forte pente.
Ce système permet de réduire le risque de
glissade ou d'emballement du véhicule lors
de sa progression en descente.
Il maintient le véhicule à une vitesse
constante pendant une descente en agissant
de manière autonome et différenciée sur les
freins.
a
rrêt
Appuyez sur ce bouton, situé au milieu
de la planche de bord, pour neutraliser le
système ; le voyant du bouton s'éteint.
Au-delà de 50 km/h, la fonction se désactive
complètement ; le voyant du bouton s'éteint.
Dysfonctionnement Lorsqu'un dysfonctionnement de
l'aide à la descente survient, ce
témoin s'allume.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.
m
arche
Au démarrage du véhicule, le système est
désactivé.
Vitesse inférieure à 30 km/h, appuyez sur
ce bouton, situé au milieu de la planche de
bord, pour activer le système ; le voyant du
bouton s'allume.
Dès que le véhicule commence sa
descente, vous pouvez relâcher les pédales
d'accélérateur et de frein
; le voyant du
bouton clignote.
Les feux de stop s'allument
automatiquement lorsque la fonction est
activée.
Si la vitesse dépasse 30
km/h, le système
se désactive automatiquement, mais le
voyant du bouton reste allumé.
Le système se réactive automatiquement
dès que la vitesse repasse en dessous de
30
km/h.Pour que le système s'active, la pente
doit être supérieure à 8%.
Ne pas utiliser le système avec la boîte de
vitesses au point mort.
Engagez un rapport correspondant à la
vitesse pour éviter que le moteur cale.
Vous pouvez à tout moment
appuyer de nouveau sur la pédale
d'accélérateur ou de frein. La fonction peut être indisponible en
cas de surchauffe des freins. Attendez
quelques minutes leur refroidissement avant
de réessayer.
