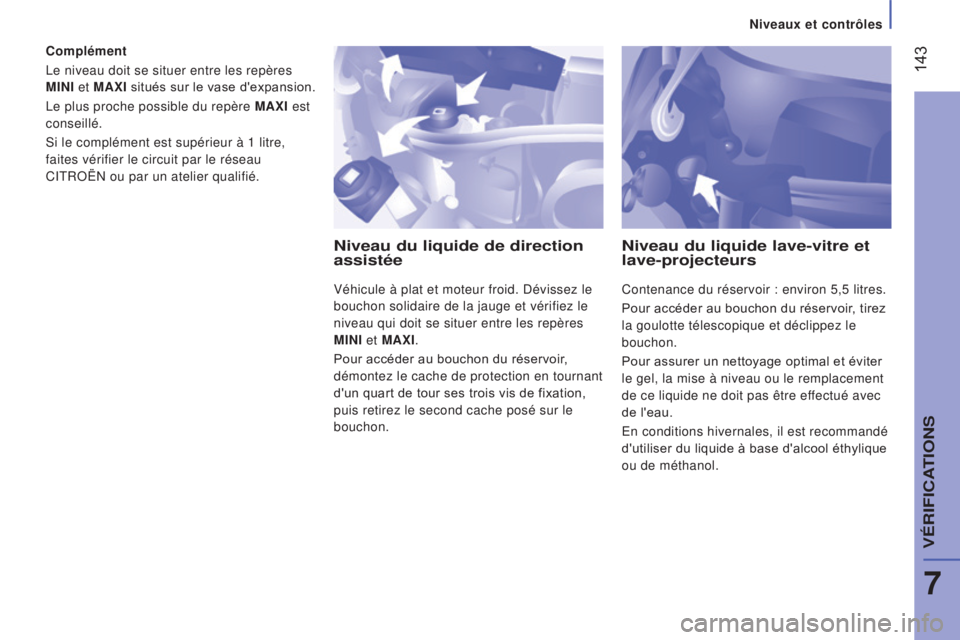

143
Niveaux et contrôles
Complément
Le niveau doit se situer entre les repères
m

INI et
max
I situés sur le vase d'expansion.
Le plus proche possible du repère
max
I est
conseillé.
Si le complément est supérieur à 1 litre,
faites vérifier le circuit par le réseau
CITROËN ou par un atelier qualifié.
Niveau du liquide de direction
assistée
Véhicule à plat et moteur froid. Dévissez le
bouchon solidaire de la jauge et vérifiez le
niveau qui doit se situer entre les repères
m

INI et max I.
Pour accéder au bouchon du réservoir,
démontez le cache de protection en tournant
d'un quart de tour ses trois vis de fixation,
puis retirez le second cache posé sur le
bouchon.
Niveau du liquide lave-vitre et
lave-projecteurs
Contenance du réservoir : environ 5,5 litres.
Pour accéder au bouchon du réservoir, tirez
la goulotte télescopique et déclippez le
bouchon.
Pour assurer un nettoyage optimal et éviter
le gel, la mise à niveau ou le remplacement
de ce liquide ne doit pas être effectué avec
de l'eau.
En conditions hivernales, il est recommandé
d'utiliser du liquide à base d'alcool éthylique
ou de méthanol.
7
VéRIFICaTIONS

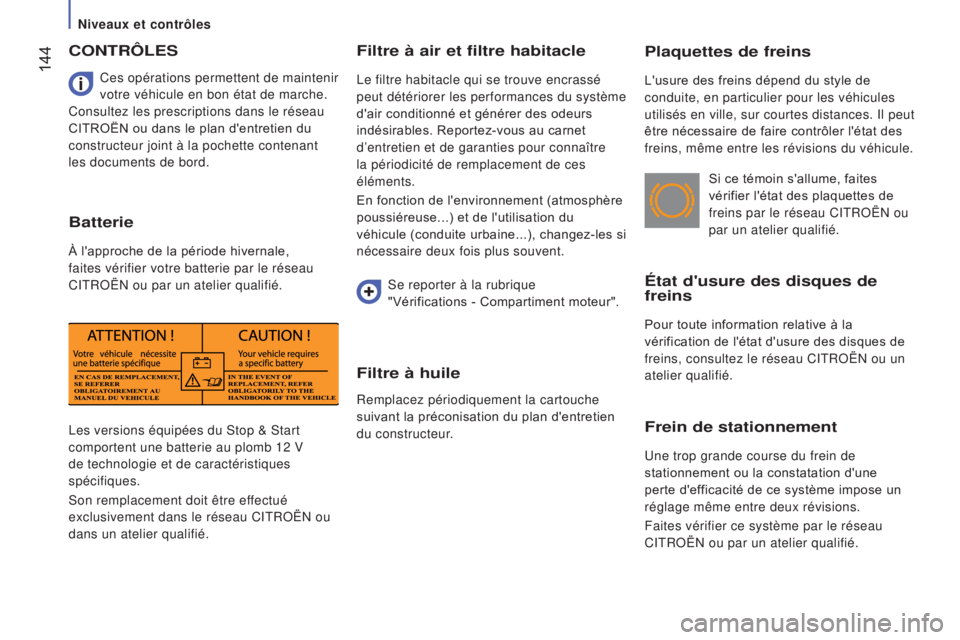

144
Niveaux et contrôles
Plaquettes de freins
L'usure des freins dépend du style de
conduite, en particulier pour les véhicules
utilisés en ville, sur courtes distances. Il peut
être nécessaire de faire contrôler l'état des
freins, même entre les révisions du véhicule.
état d'usure des disques de
freins
Pour toute information relative à la
vérification de l'état d'usure des disques de
freins, consultez le réseau CITROËN ou un
atelier qualifié. Si ce témoin s'allume, faites
vérifier l'état des plaquettes de
freins par le réseau CITROËN ou
par un atelier qualifié.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation d'une
perte d'efficacité de ce système impose un
réglage même entre deux révisions.
Faites vérifier ce système par le réseau
CITROËN ou par un atelier qualifié.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12

V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN ou
dans un atelier qualifié. Ces opérations permettent de maintenir
votre véhicule en bon état de marche.
Consultez les prescriptions dans le réseau
CITROËN ou dans le plan d'entretien du
constructeur joint à la pochette contenant
les documents de bord.
CONTRôLeS
b atterie
À l'approche de la période hivernale,
faites vérifier votre batterie par le réseau
CITROËN ou par un atelier qualifié.
Filtre à air et filtre habitacle
Le filtre habitacle qui se trouve encrassé
peut détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables. Reportez-vous au carnet
d’entretien et de garanties pour connaître
la périodicité de remplacement de ces
éléments.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du
véhicule (conduite urbaine...), changez-les si
nécessaire deux fois plus souvent. Se reporter à la rubrique
"Vérifications
- Compartiment moteur".
Filtre à huile
Remplacez périodiquement la cartouche
suivant la préconisation du plan d'entretien
du constructeur.

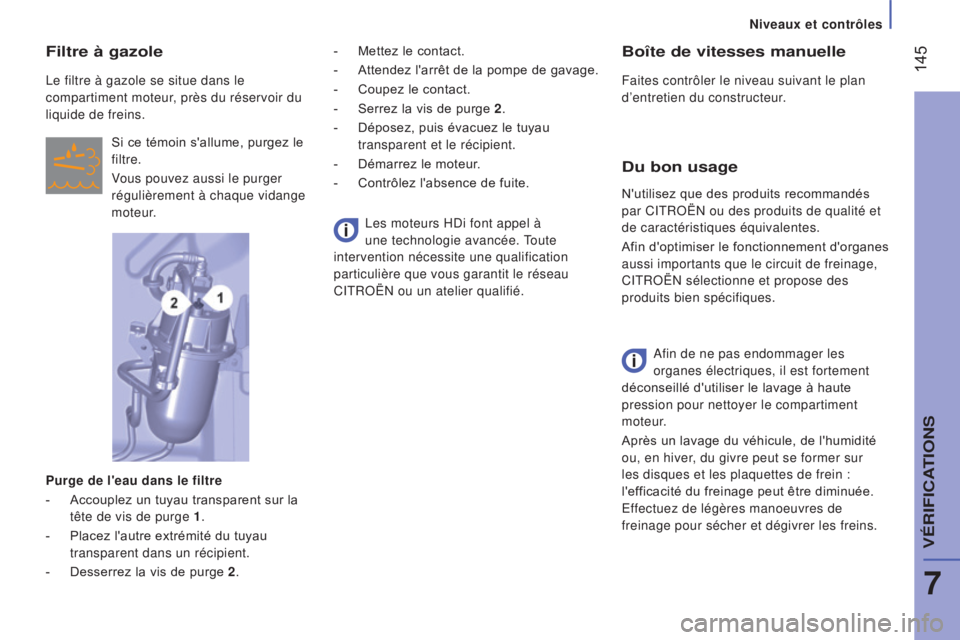

145
Niveaux et contrôles
boîte de vitesses manuelle
Faites contrôler le niveau suivant le plan
d’entretien du constructeur.
Du bon usage
Afin de ne pas endommager les
organes électriques, il est fortement
déconseillé d'utiliser le lavage à haute
pression pour nettoyer le compartiment
moteur.
Après un lavage du véhicule, de l'humidité
ou, en hiver, du givre peut se former sur
les disques et les plaquettes de frein :
l'efficacité du freinage peut être diminuée.
Effectuez de légères manoeuvres de
freinage pour sécher et dégivrer les freins. N'utilisez que des produits recommandés
par CITROËN ou des produits de qualité et
de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
CITROËN sélectionne et propose des
produits bien spécifiques.
Filtre à gazole
Le filtre à gazole se situe dans le
compartiment moteur, près du réservoir du
liquide de freins.
Si ce témoin s'allume, purgez le
filtre.
V

ous pouvez aussi le purger
régulièrement à chaque vidange
moteur.
Purge de l'eau dans le filtre
-

Accouplez un tuyau transparent sur la

tête de vis de purge 1 .
-

Placez l'autre extrémité du tuyau

transparent dans un récipient.
-

Desserrez la vis de purge
2. Les moteurs HDi font appel à
une technologie avancée. Toute
intervention nécessite une qualification
particulière que vous garantit le réseau
CITROËN ou un atelier qualifié. -
Mettez le contact.
-
Attendez l'arrêt de la pompe de gavage.
- Coupez le contact.
-

Serrez la vis de purge
2.
-

Déposez, puis évacuez le tuyau

transparent et le récipient.
-

Démarrez le moteur
.
-

Contrôlez l'absence de fuite.
7
VéRIFICaTIONS

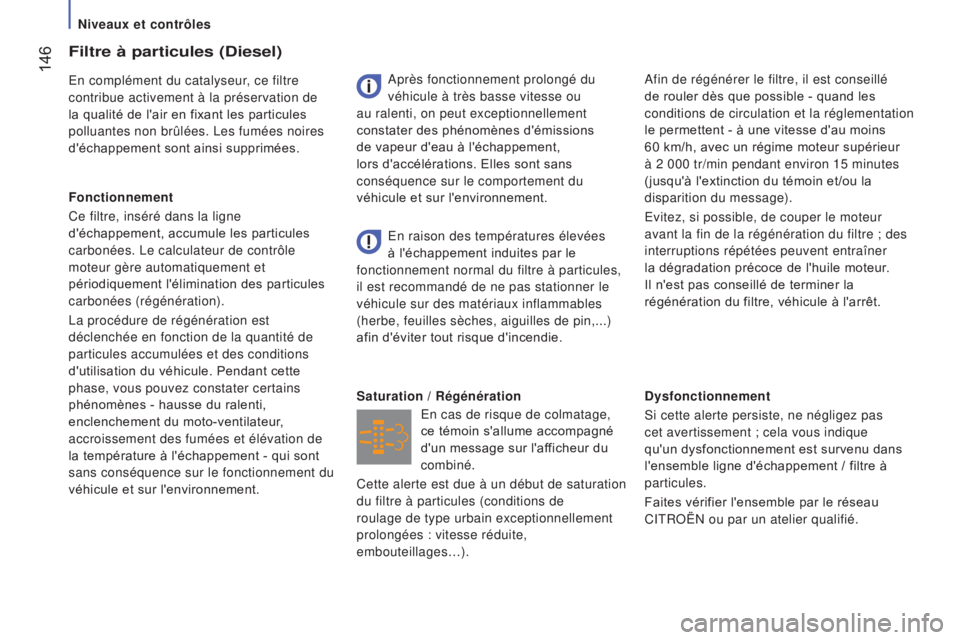

146
Niveaux et contrôlesDysfonctionnement
Si cette alerte persiste, ne négligez pas
cet avertissement ; cela vous indique
qu'un dysfonctionnement est survenu dans
l'ensemble ligne d'échappement / filtre à
particules.
Faites vérifier l'ensemble par le réseau
CITROËN ou par un atelier qualifié.
En cas de risque de colmatage,
ce témoin s'allume accompagné
d'un message sur l'afficheur du
combiné.
Saturation / Régénération En raison des températures élevées
à l'échappement induites par le
fonctionnement normal du filtre à particules,
il est recommandé de ne pas stationner le
véhicule sur des matériaux inflammables
(herbe, feuilles sèches, aiguilles de pin,...)
afin d'éviter tout risque d'incendie.
Filtre à particules (Diesel)
En complément du catalyseur, ce filtre
contribue activement à la préservation de
la qualité de l'air en fixant les particules
polluantes non brûlées. Les fumées noires
d'échappement sont ainsi supprimées.
Fonctionnement
Ce filtre, inséré dans la ligne
d'échappement, accumule les particules
carbonées. Le calculateur de contrôle
moteur gère automatiquement et
périodiquement l'élimination des particules
carbonées (régénération).
La procédure de régénération est
déclenchée en fonction de la quantité de
particules accumulées et des conditions
d'utilisation du véhicule. Pendant cette
phase, vous pouvez constater certains
phénomènes - hausse du ralenti,
enclenchement du moto-ventilateur,
accroissement des fumées et élévation de
la température à l'échappement - qui sont
sans conséquence sur le fonctionnement du
véhicule et sur l'environnement. Après fonctionnement prolongé du
véhicule à très basse vitesse ou
au ralenti, on peut exceptionnellement
constater des phénomènes d'émissions
de vapeur d'eau à l'échappement,
lors d'accélérations. Elles sont sans
conséquence sur le comportement du
véhicule et sur l'environnement. Afin de régénérer le filtre, il est conseillé
de rouler dès que possible - quand les
conditions de circulation et la réglementation
le permettent - à une vitesse d'au moins
60 km/h, avec un régime moteur supérieur
à 2 000 tr/min pendant environ 15 minutes
(jusqu'à l'extinction du témoin et/ou la
disparition du message).
Evitez, si possible, de couper le moteur
avant la fin de la régénération du filtre
; des
interruptions répétées peuvent entraîner
la dégradation précoce de l'huile moteur.
Il n'est pas conseillé de terminer la
régénération du filtre, véhicule à l'arrêt.
Cette alerte est due à un début de saturation
du filtre à particules (conditions de
roulage de type urbain exceptionnellement
prolongées : vitesse réduite,
embouteillages…).

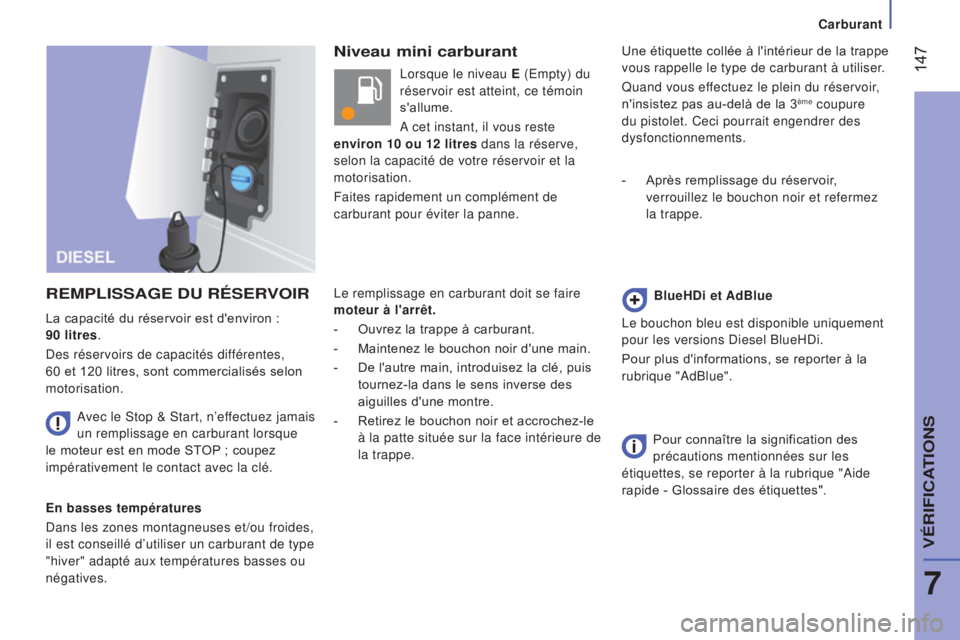

147
Carburant
Niveau mini carburant
Rem
PLISS
a
G
e
D
u
R
é
S
e
RVOIR
en basses températures
Dans les zones montagneuses et/ou froides,
il est conseillé d’utiliser un carburant de type
"hiver" adapté aux températures basses ou
négatives. Avec le Stop & Start, n’effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP

; coupez
impérativement le contact avec la clé. Lorsque le niveau e
(Empty) du

réservoir est atteint, ce témoin
s'allume.
A cet instant, il vous reste
environ 10 ou 12 litres dans la réserve,
selon la capacité de votre réservoir et la
motorisation.
Faites rapidement un complément de
carburant pour éviter la panne.
Le remplissage en carburant doit se faire
moteur à l'arrêt.
-
Ouvrez la trappe à carburant.
-

Maintenez le bouchon noir d'une main.
-

De l'autre main, introduisez la clé, puis

tournez-la dans le sens inverse des
aiguilles d'une montre.
-
Retirez le bouchon noir et accrochez-le

à la patte située sur la face intérieure de
la trappe. Une étiquette collée à l'intérieur de la trappe
vous rappelle le type de carburant à utiliser.
Quand vous effectuez le plein du réservoir,
n'insistez pas au-delà de la 3
ème coupure
du pistolet. Ceci pourrait engendrer des
dysfonctionnements.
-

Après remplissage du réservoir
,
verrouillez le bouchon noir et refermez
la trappe.
b

lueHDi et
a
d
b
lue
Le bouchon bleu est disponible uniquement
pour les versions Diesel BlueHDi.
Pour plus d'informations, se reporter à la
rubrique "AdBlue".
Pour connaître la signification des
précautions mentionnées sur les
étiquettes, se reporter à la rubrique "Aide
rapide - Glossaire des étiquettes".
La capacité du réservoir est d'environ :
90

litres.
Des réservoirs de capacités différentes,
60 et 120 litres, sont commercialisés selon
motorisation.
7
VéRIFICaTIONS

148
Carburant
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens pouvant être
distribués à la pompe :L'utilisation de carburant
B20 ou B30 respectant la
norme EN16709 est possible
avec votre moteur Diesel.
Toutefois, cette utilisation,
même occasionnelle,
nécessite l'application stricte
des conditions particulières
d'entretien, appelées "Roulages
sévères".
L'utilisation de tout autre type de
(bio)carburant (huiles végétales
ou animales pures ou diluées, fuel
domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
Seule l'utilisation d'additifs carburants


Diesel respectant la norme B715000
est autorisée.
-

Gazole respectant la norme

EN590 en mélange avec
un biocarburant respectant
la norme EN14214
(incorporation possible de
0 à 7% d'Ester Méthylique
d'Acide Gras),
-

Gazole respectant la norme

EN16734 en mélange avec
un biocarburant respectant
la norme EN14214
(incorporation possible de
0 à 10% d'Ester Méthylique
d'Acide Gras),
-

Gazole paraf
finique
respectant la norme
EN15940 en mélange avec
un biocarburant respectant
la norme EN14214
(incorporation possible de
0 à 7% d'Ester Méthylique
d'Acide Gras). Pour plus d'informations, consultez le
réseau CITROËN ou un atelier qualifié.
Déplacement à l’étranger
Certains carburants peuvent
endommager le moteur. Dans
certains pays, il peut être exigé d'utiliser
un type de carburant particulier (indice
d'octane spécifique, appellation
commerciale spécifique…) pour garantir
le bon fonctionnement du moteur.
Pour toute information complémentaire,
consultez le point de vente.

149

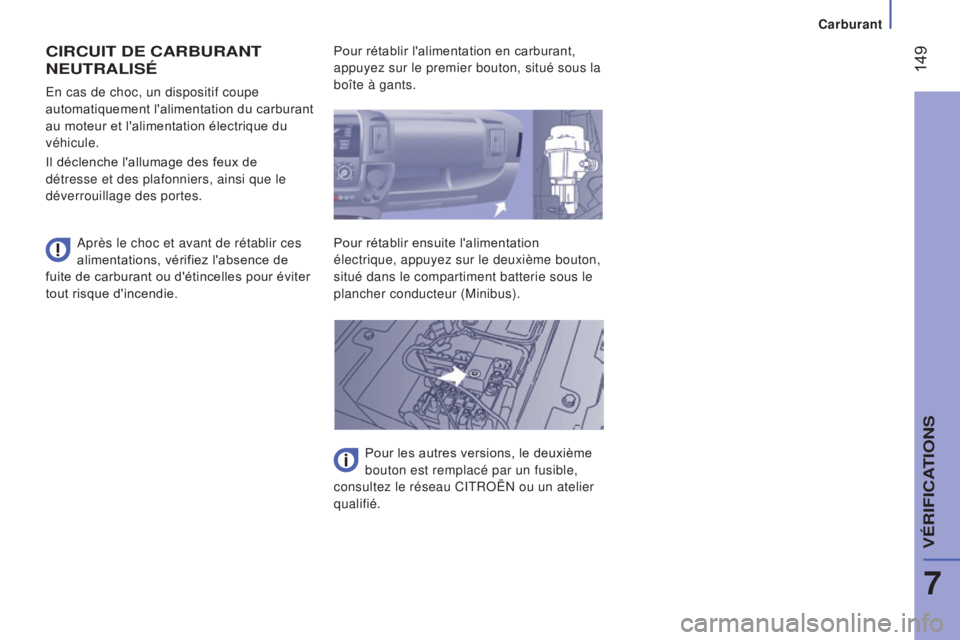

Carburant
CIRCuIT De CaRbuRaNT
N
eu TR a LIS é
Après le choc et avant de rétablir ces
alimentations, vérifiez l'absence de
fuite de carburant ou d'étincelles pour éviter
tout risque d'incendie. En cas de choc, un dispositif coupe
automatiquement l'alimentation du carburant
au moteur et l'alimentation électrique du
véhicule.
Il déclenche l'allumage des feux de
détresse et des plafonniers, ainsi que le
déverrouillage des portes. Pour rétablir l'alimentation en carburant,
appuyez sur le premier bouton, situé sous la
boîte à gants.
Pour rétablir ensuite l'alimentation
électrique, appuyez sur le deuxième bouton,
situé dans le compartiment batterie sous le
plancher conducteur (Minibus).
Pour les autres versions, le deuxième
bouton est remplacé par un fusible,
consultez le réseau CITROËN ou un atelier
qualifié.
7
VéRIFICaTIONS

adblue®
150

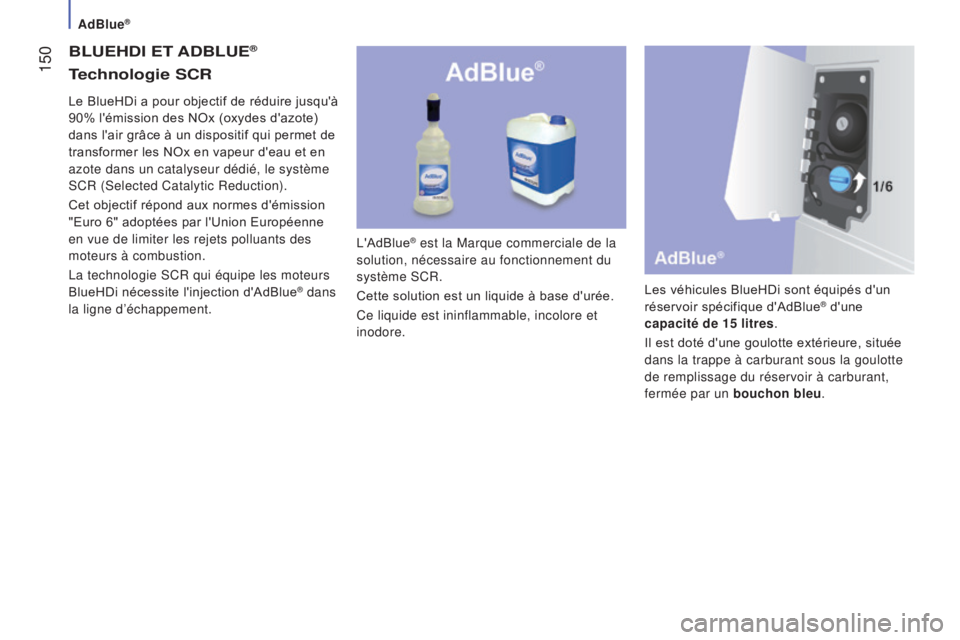

bLueHDI eT aDbLue®
L'AdBlue® est la Marque commerciale de la
solution, nécessaire au fonctionnement du
système SCR.
Cette solution est un liquide à base d'urée.
Ce liquide est ininflammable, incolore et
inodore. Les véhicules BlueHDi sont équipés d'un
réservoir spécifique d'AdBlue
® d'une
capacité de 15 litres.
Il est doté d'une goulotte extérieure, située
dans la trappe à carburant sous la goulotte
de remplissage du réservoir à carburant,
fermée par un bouchon bleu.
Le BlueHDi a pour objectif de réduire jusqu'à
90% l'émission des NOx (oxydes d'azote)
dans l'air grâce à un dispositif qui permet de
transformer les NOx en vapeur d'eau et en
azote dans un catalyseur dédié, le système
SCR (Selected Catalytic Reduction).
Cet objectif répond aux normes d'émission
"Euro 6" adoptées par l'Union Européenne
en vue de limiter les rejets polluants des
moteurs à combustion.
La technologie SCR qui équipe les moteurs
BlueHDi nécessite l'injection d'AdBlue
® dans
la ligne d’échappement.
Technologie SCR
