Puesto de conducción
23
Jumper_es_Chap02_Pret-a-Partir_ed01-2016
1. Cuentakilómetros (km/h ou mph).
2. Pantalla.
3.

Indicador de nivel de carburante.
4.


T
emperatura del líquido de refrigeración.
5.

Cuentarrevoluciones (rpm x 1000).
CUADROS DE A BORDO
Pantalla nivel 1
En la parte inferior:
-
Hora,
-

T
emperatura exterior,
-

Kilómetros/Millas recorridos,
-


Ordenador de a bordo (autonomía,

consumo...),
-

Altura de los faros,
-


Alerta de vigilancia programable,
-


Regulador o limitador de velocidad,
-


Indicador de cambio de marcha,
-


Stop & Start.
En la parte superior:
-

Fecha,
-

Indicador de mantenimiento,
-


Mensajes de alerta,
-


Mensajes de estado de las funciones,
-


Configuración del vehículo.
Cuadro de a bordo / Pantalla nivel 1
2
ANTES DE INICIAR LA MARCHA

24
Jumper_es_Chap02_Pret-a-Partir_ed01-2016

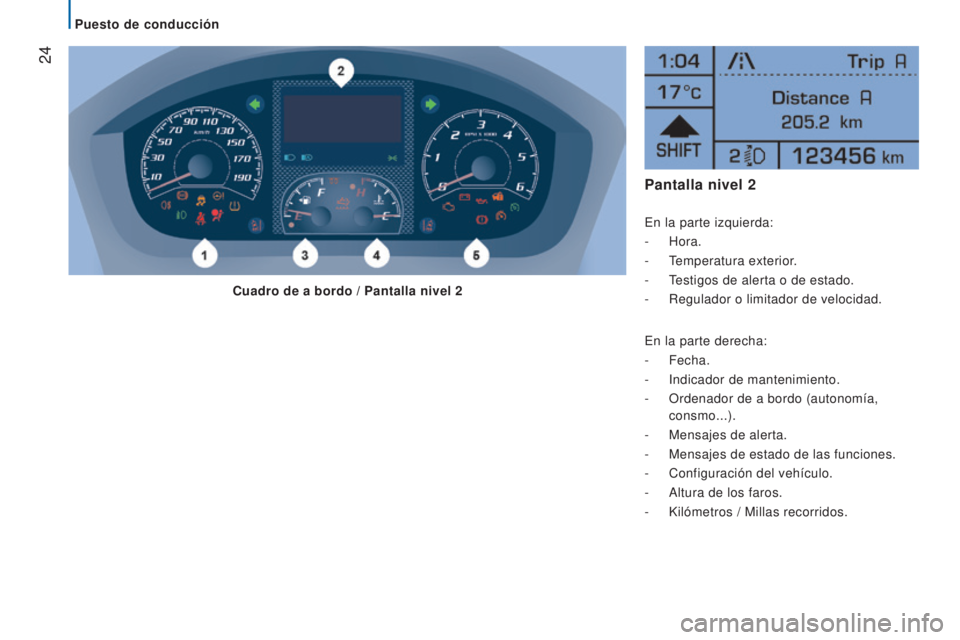

Pantalla nivel 2
En la parte izquierda:
- Hora.
-

T
emperatura exterior.
-

T
estigos de alerta o de estado.
-

Regulador o limitador de velocidad.
En la parte derecha:
-

Fecha.
-

Indicador de mantenimiento.
-


Ordenador de a bordo (autonomía,

consmo...).
-

Mensajes de alerta.
-


Mensajes de estado de las funciones.
-


Configuración del vehículo.
-


Altura de los faros.
-


Kilómetros / Millas recorridos.
Cuadro de a bordo / Pantalla nivel 2
Puesto de conducción

Puesto de conducción
25
Jumper_es_Chap02_Pret-a-Partir_ed01-2016

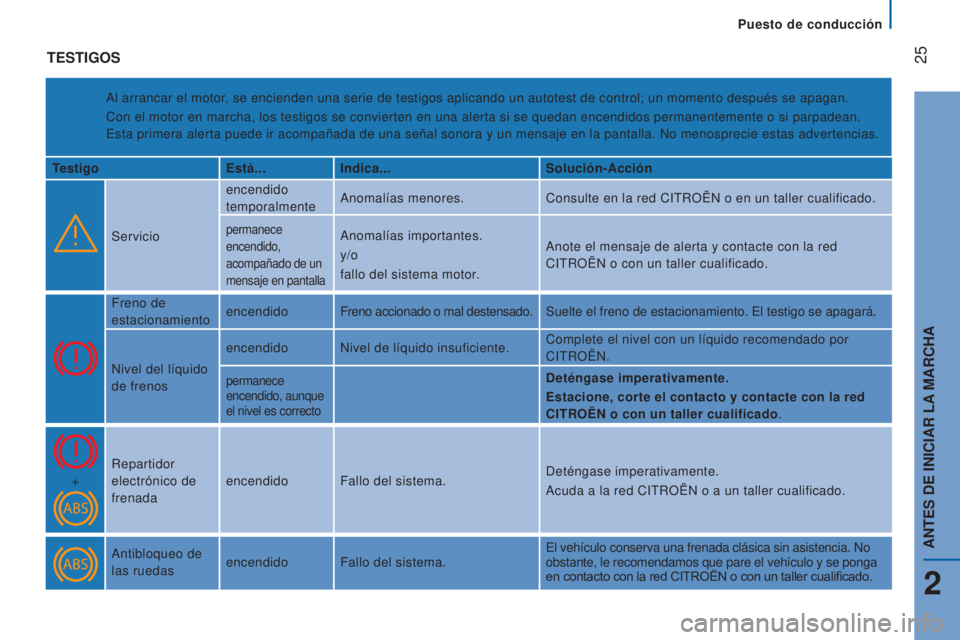

TESTIGOS
Al arrancar el motor, se encienden una serie de testigos aplicando un autotest de control; u\
n momento después se apagan.
Con el motor en marcha, los testigos se convierten en una alerta si se q\
uedan encendidos permanentemente o si parpadean.
Esta primera alerta puede ir acompañada de una señal sonora y un mensaje en la pantalla. No menosprecie estas advertencias.
Testigo Está...Indica... Solución-Acción
Servicio encendido
temporalmente
Anomalías menores.
Consulte en la red CITROËN o en un taller cualificado.
permanece
encendido,
acompañado de un
mensaje en pantallaAnomalías importantes.
y/o
fallo del sistema motor.Anote el mensaje de alerta y contacte con la red
CITROËN o con un taller cualificado.
Freno de
estacionamiento encendido
Freno accionado o mal destensado. Suelte el freno de estacionamiento. El testigo se apagará.
Nivel del líquido
de frenos encendido
Nivel de líquido insuficiente. Complete el nivel con un líquido recomendado por
CITROËN.
permanece
encendido, aunque
el nivel es correctoDeténgase imperativamente.
Estacione, corte el contacto y contacte con la red
CITROËN o con un
taller cualificado.
+ Repartidor
electrónico de
frenada encendido
Fallo del sistema. Deténgase imperativamente.
Acuda a la red CITROËN o a un taller cualificado.
Antibloqueo de
las ruedas encendido
Fallo del sistema. El vehículo conserva una frenada clásica sin asistencia. No
obstante, le recomendamos que pare el vehículo y se ponga
en contacto con la red CITROËN o con un taller cualificado.
2
ANTES DE INICIAR LA MARCHA

26
Jumper_es_Chap02_Pret-a-Partir_ed01-2016

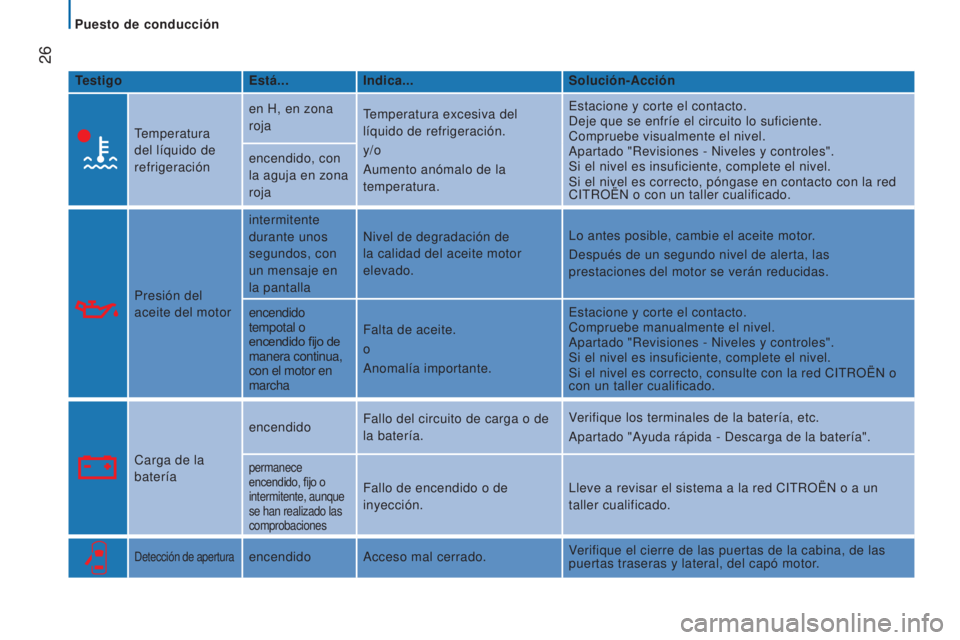

TestigoEstá...Indica... Solución-Acción
Temperatura
del líquido de
refrigeración en H, en zona
roja
Temperatura excesiva del
líquido de refrigeración.
y/o
Aumento anómalo de la
temperatura. Estacione y corte el contacto.
Deje que se enfríe el circuito lo suficiente.
Compruebe visualmente el nivel.
Apartado "Revisiones - Niveles y controles".
Si el nivel es insuficiente, complete el nivel.
Si el nivel es correcto, póngase en contacto con la red
CITROËN o con un taller cualificado.
encendido, con
la aguja en zona
roja
Presión del
aceite del motor intermitente
durante unos
segundos, con
un mensaje en
la pantalla
Nivel de degradación de
la calidad del aceite motor
elevado.
Lo antes posible, cambie el aceite motor.
Después de un segundo nivel de alerta, las
prestaciones del motor se verán reducidas.
encendido
tempotal o
encendido fijo de
manera continua,
con el motor en
marcha Falta de aceite.
o
Anomalía importante. Estacione y corte el contacto.
Compruebe manualmente el nivel.
Apartado "Revisiones - Niveles y controles".
Si el nivel es insuficiente, complete el nivel.
Si el nivel es correcto, consulte con la red CITROËN o
con un taller cualificado.
Carga de la
batería encendido
Fallo del circuito de carga o de
la batería. Verifique los terminales de la batería, etc.
Apartado "Ayuda rápida - Descarga de la batería".
permanece
encendido, fijo o
intermitente, aunque
se han realizado las
comprobaciones
Fallo de encendido o de
inyección.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Detección de aperturaencendido
Acceso mal cerrado. Verifique el cierre de las puertas de la cabina, de las
puertas traseras y lateral, del capó motor.
Puesto de conducción

Puesto de conducción
27
Jumper_es_Chap02_Pret-a-Partir_ed01-2016

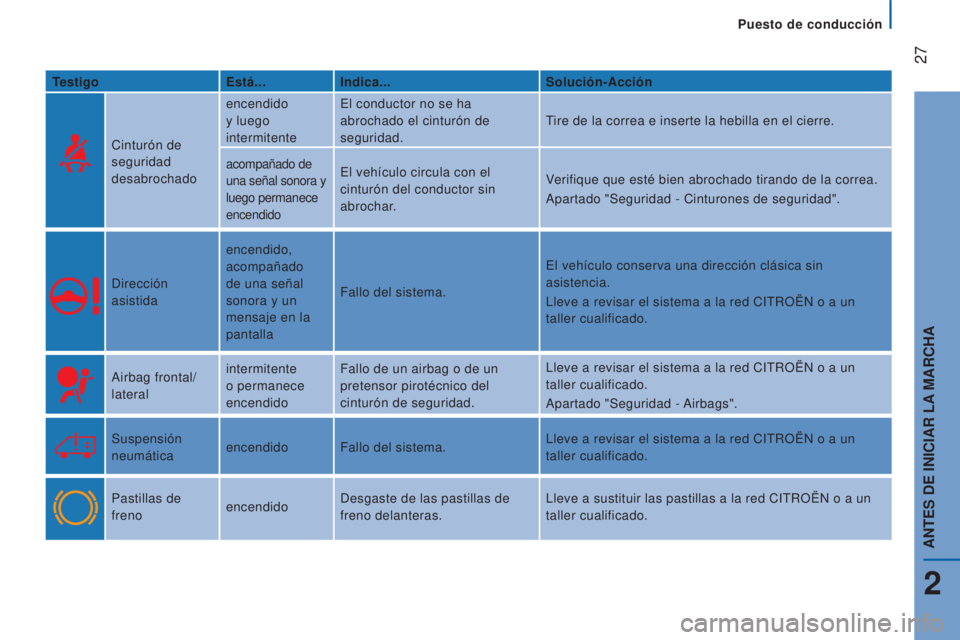

TestigoEstá...Indica... Solución-Acción
Cinturón de
seguridad
desabrochado encendido
y luego
intermitente
El conductor no se ha
abrochado el cinturón de
seguridad.
Tire de la correa e inserte la hebilla en el cierre.
acompañado de
una señal sonora y
luego permanece
encendidoEl vehículo circula con el
cinturón del conductor sin
abrochar.Verifique que esté bien abrochado tirando de la correa.
Apartado "Seguridad - Cinturones de seguridad".
Dirección
asistida encendido,
acompañado
de una señal
sonora y un
mensaje en la
pantalla
Fallo del sistema.
El vehículo conserva una dirección clásica sin
asistencia.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Airbag frontal/
lateral intermitente
o permanece
encendidoFallo de un airbag o de un
pretensor pirotécnico del
cinturón de seguridad. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Apartado "Seguridad - Airbags".
Suspensión
neumática encendido
Fallo del sistema. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Pastillas de
freno encendidoDesgaste de las pastillas de
freno delanteras. Lleve a sustituir las pastillas a la red CITROËN o a un
taller cualificado.
2
ANTES DE INICIAR LA MARCHA

28
Jumper_es_Chap02_Pret-a-Partir_ed01-2016
TestigoEstá...Indica... Solución-Acción
CDS/ASR intermitente
Funcionamiento del ESP. El sistema optimiza la motricidad y permite mejorar la
estabilidad direccional del vehículo.
encendido,
acompañado
de una señal
sonora y de un
mensaje en la
pantalla. Fallo del sistema o de la ayuda
al arranque en pendiente.
Consulte con la red CITROËN o con un taller
cualificado.
Apartado "Seguridad - Seguridad durante la
conducción".
encendido. Fallo del control de tracción
inteligente.
Filtro de
partículas encendido Regeneración del filtro de
partículas. Se aconseja dejar el motor en marcha hasta que
se apague el testigo para que finalice la fase de
regeneración.
Apartado "Revisiones - Niveles y controles".
Autodiagnosis
del motor encendido Fallo del motor o del sistema
anticontaminación. Llévelo a revisar enseguida a la red CITROËN. o a un
taller cualificado.
Detección de
subinflado encendido
Rueda desinflada o pinchada. Estacione y corte el contacto.
Cambie o repare la rueda.
encendido,
acompañado
del testigo de
servicio Sensor defectuoso.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Puesto de conducción

Puesto de conducción
29
Jumper_es_Chap02_Pret-a-Partir_ed01-2016

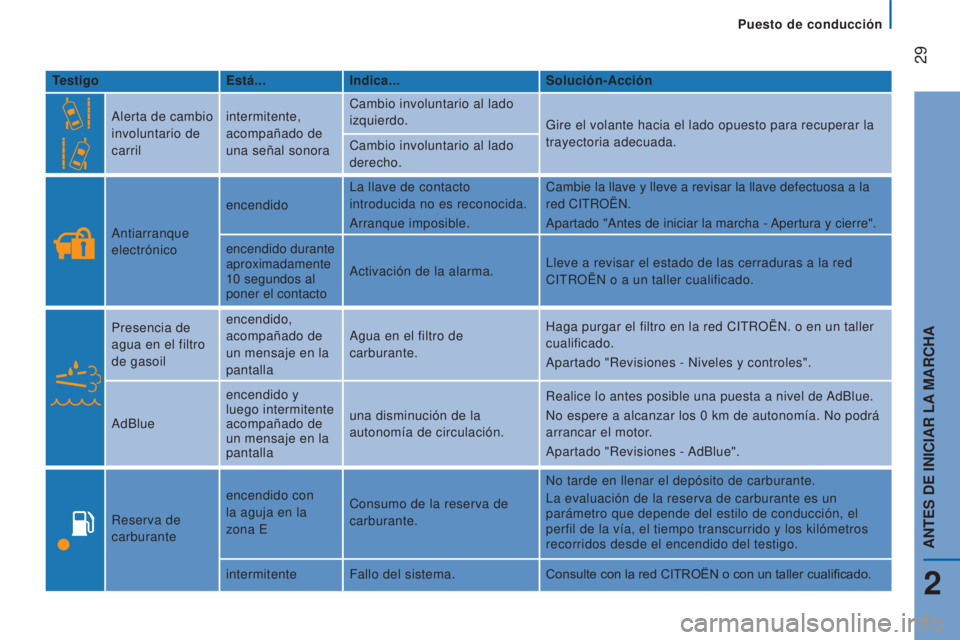

TestigoEstá...Indica... Solución-Acción
Alerta de cambio
involuntario de
carril intermitente,
acompañado de
una señal sonora Cambio involuntario al lado
izquierdo.
Gire el volante hacia el lado opuesto para recuperar la
trayectoria adecuada.
Cambio involuntario al lado
derecho.
Antiarranque
electrónico encendido
La llave de contacto
introducida no es reconocida.
Arranque imposible. Cambie la llave y lleve a revisar la llave defectuosa a la
red CITROËN.
Apartado "Antes de iniciar la marcha - Apertura y cierre".
encendido durante
aproximadamente
10
segundos al
poner el contacto Activación de la alarma.
Lleve a revisar el estado de las cerraduras a la red
CITROËN o a un taller cualificado.
Presencia de
agua en el filtro
de gasoil encendido,
acompañado de
un mensaje en la
pantalla
Agua en el filtro de
carburante.
Haga purgar el filtro en la red CITROËN. o en un taller
cualificado.
Apartado "Revisiones - Niveles y controles".
AdBlue encendido y
luego intermitente
acompañado de
un mensaje en la
pantalla una disminución de la
autonomía de circulación.
Realice lo antes posible una puesta a nivel de AdBlue.
No espere a alcanzar los 0
km de autonomía. No podrá
arrancar el motor.
Apartado "Revisiones - AdBlue".
Reserva de
carburante encendido con
la aguja en la
zona E
Consumo de la reserva de
carburante. No tarde en llenar el depósito de carburante.
La evaluación de la reserva de carburante es un
parámetro que depende del estilo de conducción, el
perfil de la vía, el tiempo transcurrido y los kilómetros
recorridos desde el encendido del testigo.
intermitente Fallo del sistema. Consulte con la red CITROËN o con un taller cualificado.
2
ANTES DE INICIAR LA MARCHA

30
Jumper_es_Chap02_Pret-a-Partir_ed01-2016

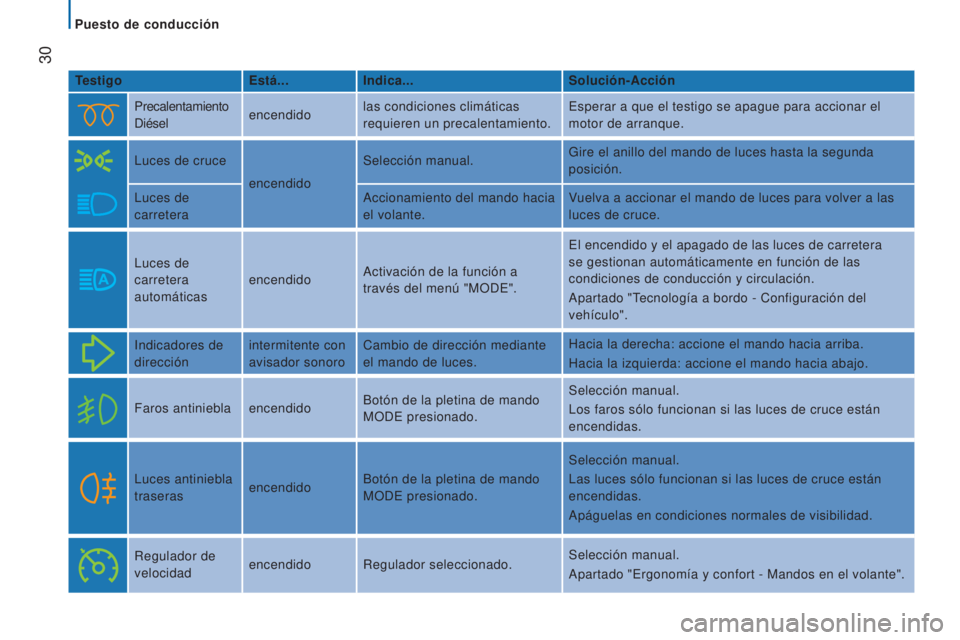

TestigoEstá...Indica... Solución-Acción
Precalentamiento
Diésel encendidolas condiciones climáticas
requieren un precalentamiento. Esperar a que el testigo se apague para accionar el
motor de arranque.
Luces de cruce encendidoSelección manual.
Gire el anillo del mando de luces hasta la segunda
posición.
Luces de
carretera Accionamiento del mando hacia
el volante.Vuelva a accionar el mando de luces para volver a las
luces de cruce.
Luces de
carretera
automáticas encendido
Activación de la función a
través del menú "MODE". El encendido y el apagado de las luces de carretera
se gestionan automáticamente en función de las
condiciones de conducción y circulación.
Apartado "Tecnología a bordo - Configuración del
vehículo".
Indicadores de
dirección intermitente con
avisador sonoroCambio de dirección mediante
el mando de luces. Hacia la derecha: accione el mando hacia arriba.
Hacia la izquierda: accione el mando hacia abajo.
Faros antiniebla encendidoBotón de la pletina de mando
MODE presionado. Selección manual.
Los faros sólo funcionan si las luces de cruce están
encendidas.
Luces antiniebla
traseras encendidoBotón de la pletina de mando
MODE presionado. Selección manual.
Las luces sólo funcionan si las luces de cruce están
encendidas.
Apáguelas en condiciones normales de visibilidad.
Regulador de
velocidad encendido
Regulador seleccionado. Selección manual.
Apartado "Ergonomía y confort - Mandos en el volante".
