Bombilla o lámpara defectuosa
Jumper_es_Chap08_Aide-Rapide_ed01-2016

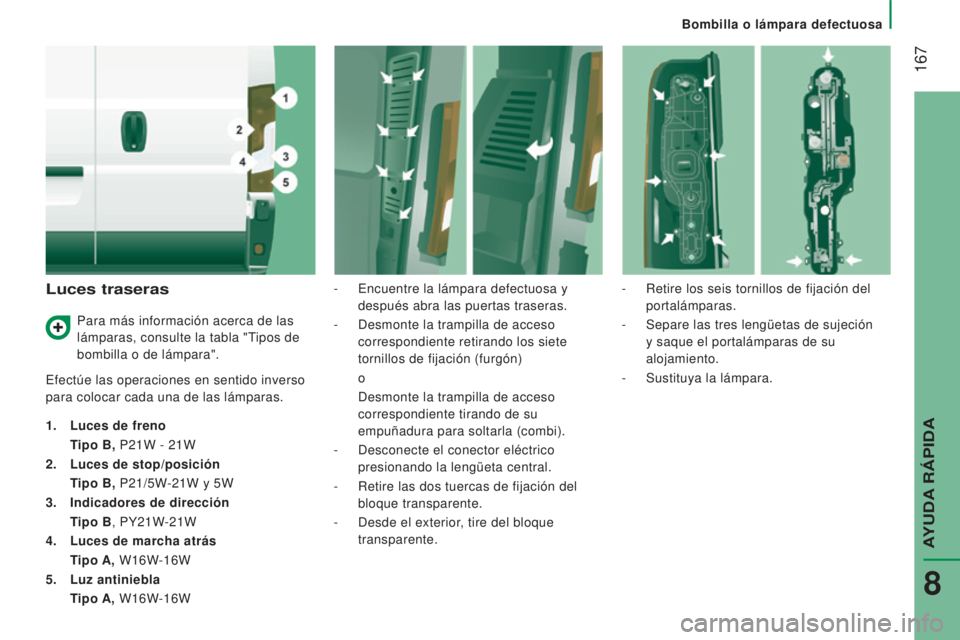

Luces traseras
Efectúe las operaciones en sentido inverso
para colocar cada una de las lámparas.
1.
Luces de freno
T

ipo B, P21W - 21W
2.

Luces de stop/posición
T

ipo B, P21/5W-21W y 5W
3.

Indicadores de dirección
T

ipo B, PY21W-21W
4.

Luces de marcha atrás
T

ipo A, W16W-16W
5.

Luz antiniebla
T

ipo A, W16W-16W -

Encuentre la lámpara defectuosa y

después abra las puertas traseras.
-
Desmonte la trampilla de acceso

correspondiente retirando los siete
tornillos de fijación (furgón) o
Desmonte la trampilla de acceso


correspondiente tirando de su
empuñadura para soltarla (combi).
-

Desconecte el conector eléctrico

presionando la lengüeta central.
-

Retire las dos tuercas de fijación del

bloque transparente.
-

Desde el exterior
, tire del bloque
transparente. -

Retire los seis tornillos de fijación del

portalámparas.
-
Separe las tres lengüetas de sujeción

y saque el portalámparas de su
alojamiento.
- Sustituya la lámpara.
Para más información acerca de las
lámparas, consulte la tabla "Tipos de
bombilla o de lámpara".
AYUDA R

168
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Tercera luz de freno
Tipo A, W5W - 5W (x4)
-
Retire los dos tornillos de fijación de la

luz.
-

Retire el piloto tirando de él.

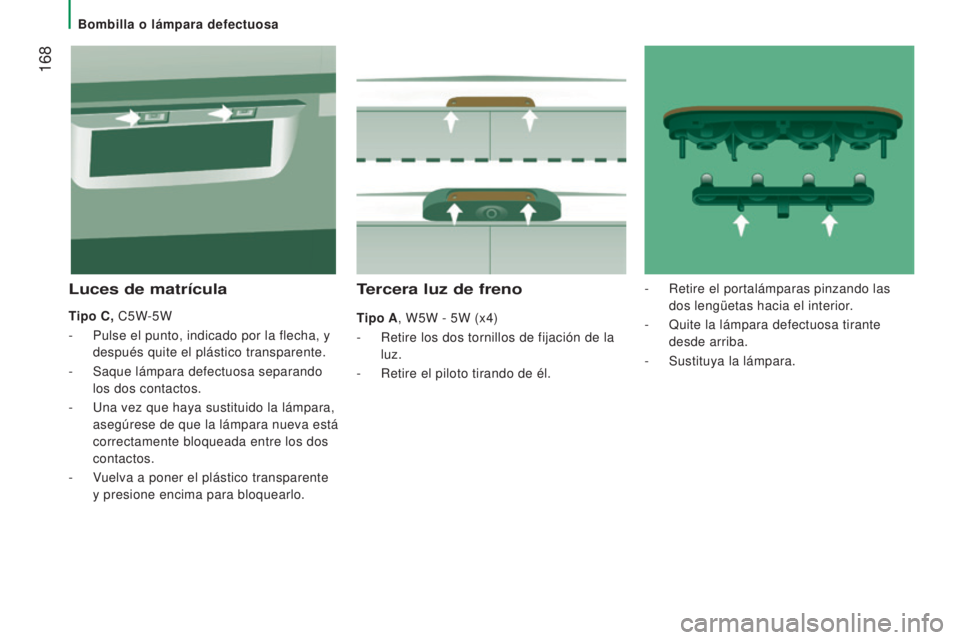

Luces de matrícula
Tipo C, C5W-5W
-
Pulse el punto, indicado por la flecha, y

después quite el plástico transparente.
-

Saque lámpara defectuosa separando

los dos contactos.
-

Una vez que haya sustituido la lámpara,

asegúrese de que la lámpara nueva está
correctamente bloqueada entre los dos
contactos.
-

V
uelva a poner el plástico transparente
y presione encima para bloquearlo. -

Retire el portalámparas pinzando las

dos lengüetas hacia el interior.
- Quite la lámpara defectuosa tirante
desde arriba.
-

Sustituya la lámpara.
Bombilla o lámpara defectuosa

169
Escobilla de limpiaparabrisas usada
Jumper_es_Chap08_Aide-Rapide_ed01-2016
CAMBIAR UNA ESCOBILLA DEL
LIMPIAP

ARABRISAS

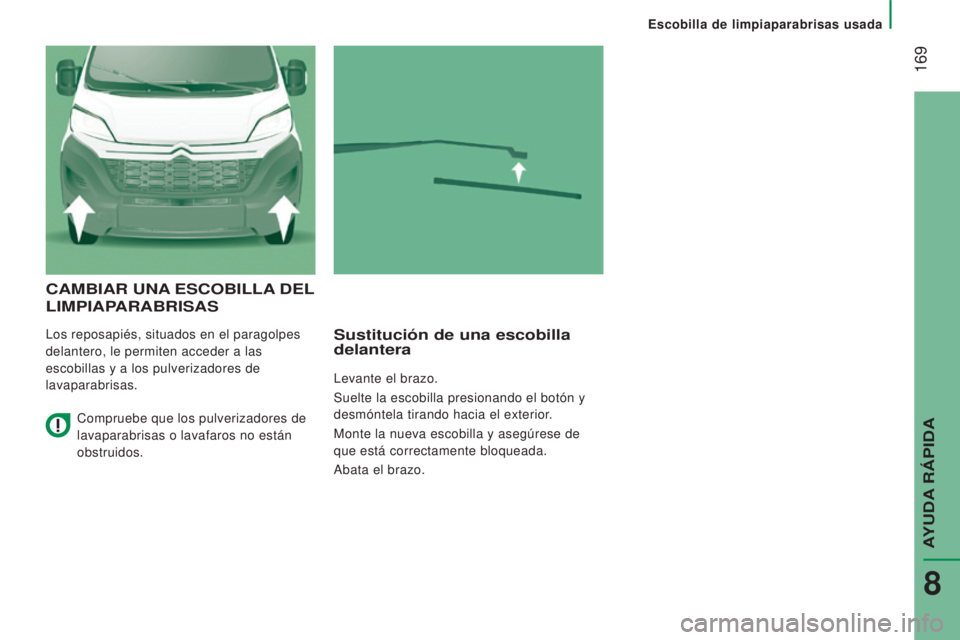

Los reposapiés, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.Sustitución de una escobilla
delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese de
que está correctamente bloqueada.
Abata el brazo.
Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están
obstruidos.
AYUDA R

170
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Estacionamiento del vehículo
En la medida de lo posible, inmovilice el
vehículo sobre suelo horizontal, estable y no
deslizante.
Accione el freno de estacionamiento, corte
el contacto y engrane la primera marcha.
Póngase el chaleco de seguridad y coloque
el triángulo de seguridad.
Debe asegurarse imperativamente que
todos los ocupantes del vehículo hayan
salido de él, y que estén en una zona donde
no corran peligro.

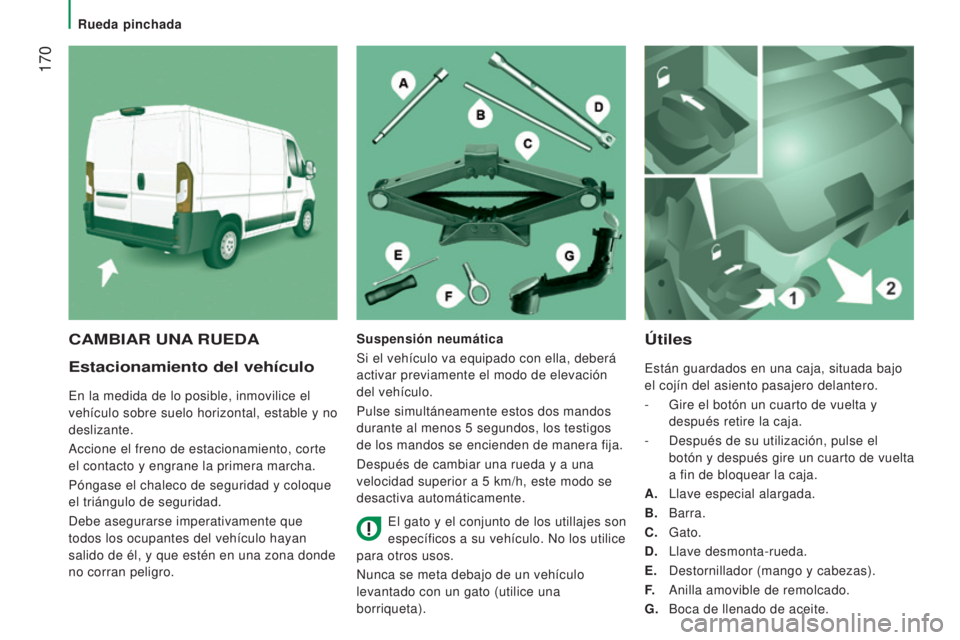

Útiles
Están guardados en una caja, situada bajo
el cojín del asiento pasajero delantero.
-
Gire el botón un cuarto de vuelta y

después retire la caja.
-

Después de su utilización, pulse el

botón y después gire un cuarto de vuelta
a fin de bloquear la caja.
A.

Llave especial alargada.
B.

Barra.
C.
Gato.
D.

Llave desmonta-rueda.
E.


Destornillador (mango y cabezas).
F.
Anilla amovible de remolcado.
G.


Boca de llenado de aceite.
CAMBIAR UNA RUEDASuspensión neumática
Si el vehículo va equipado con ella, deberá
activar previamente el modo de elevación
del vehículo.
Pulse simultáneamente estos dos mandos
durante al menos 5
segundos, los testigos
de los mandos se encienden de manera fija.
Después de cambiar una rueda y a una
velocidad superior a 5
km/h, este modo se
desactiva automáticamente.
El gato y el conjunto de los utillajes son
específicos a su vehículo. No los utilice
para otros usos.
Nunca se meta debajo de un vehículo
levantado con un gato (utilice una
borriqueta).
Rueda pinchada

171
Rueda pinchada
Jumper_es_Chap08_Aide-Rapide_ed01-2016
● Para las versiones con llantas de
aleación, retire los tres tornillos de
fijación J del estribo K .
●

Retire el conjunto de la parte interna de

la llanta de aleación.

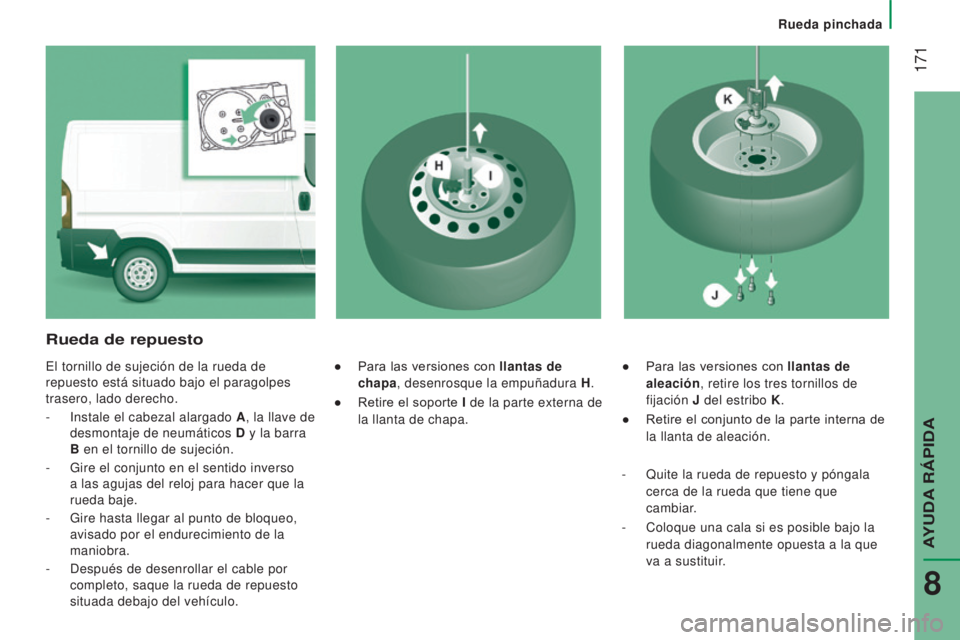

Rueda de repuesto
El tornillo de sujeción de la rueda de
repuesto está situado bajo el paragolpes
trasero, lado derecho.
-

Instale el cabezal alargado
A, la llave de
desmontaje de neumáticos D y la barra
B en el tornillo de sujeción.
-

Gire el conjunto en el sentido inverso

a las agujas del reloj para hacer que la
rueda baje.
-

Gire hasta llegar al punto de bloqueo,

avisado por el endurecimiento de la
maniobra.
-

Después de desenrollar el cable por

completo, saque la rueda de repuesto
situada debajo del vehículo. ●
Para las versiones con llantas de
chapa, desenrosque la empuñadura H .
●

Retire el soporte
I de la parte externa de
la llanta de chapa.
-

Quite la rueda de repuesto y póngala

cerca de la rueda que tiene que
cambiar.
-

Coloque una cala si es posible bajo la

rueda diagonalmente opuesta a la que
va a sustituir.
AYUDA R

172
Jumper_es_Chap08_Aide-Rapide_ed01-2016
- Desenrolle el gato con la ayuda de la
llave de desmontaje de neumáticos D
y la barra B hasta que la rueda esté a
unos centímetros del suelo.
-

Desenrosque completamente los

tornillos y extraiga la rueda defectuosa.
-
Ponga el gato
C
en uno de los cuatro
emplazamientos previstos en los bajos
cerca de las ruedas.
Si su vehículo está equipado de un estribo
plegable, el gato debe estar en posición
de 45°.

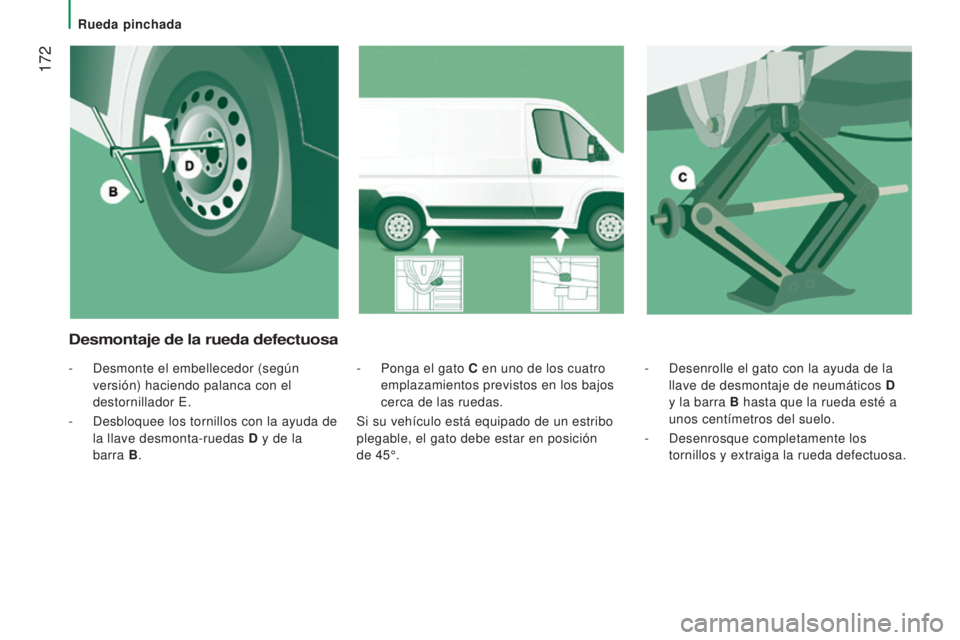

Desmontaje de la rueda defectuosa
- Desmonte el embellecedor (según
versión) haciendo palanca con el
destornillador E.
-

Desbloquee los tornillos con la ayuda de

la llave desmonta-ruedas D y de la
barra B.
Rueda pinchada

173
Rueda pinchada
Jumper_es_Chap08_Aide-Rapide_ed01-2016

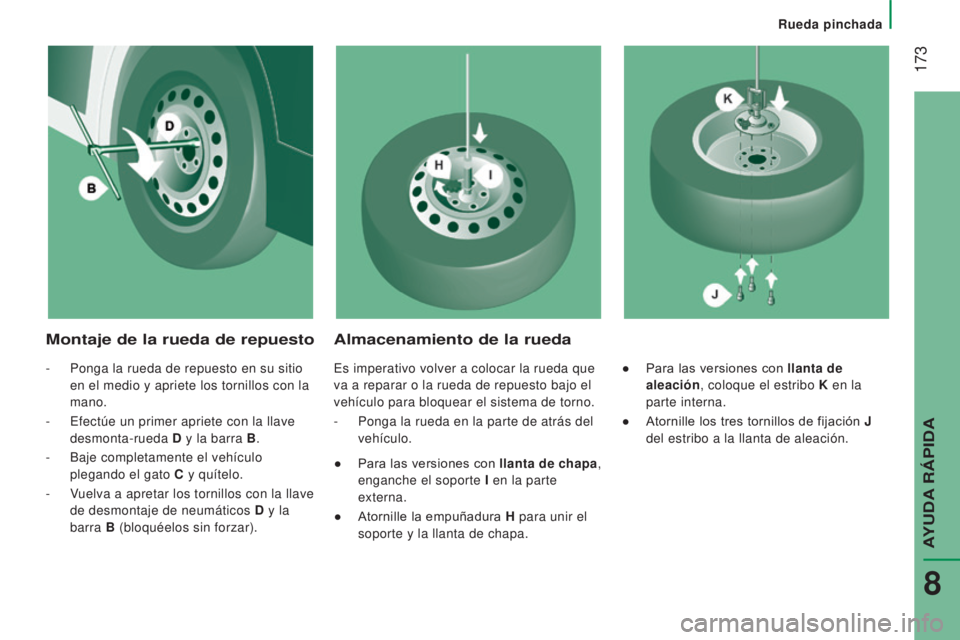

Montaje de la rueda de repuesto Almacenamiento de la rueda
- Ponga la rueda de repuesto en su sitio
en el medio y apriete los tornillos con la
mano.
-

Efectúe un primer apriete con la llave

desmonta-rueda D y la barra B .
-

Baje completamente el vehículo

plegando el gato C y quítelo.
-

V
uelva a apretar los tornillos con la llave
de desmontaje de neumáticos D y la
barra B (bloquéelos sin forzar). Es imperativo volver a colocar la rueda que
va a reparar o la rueda de repuesto bajo el
vehículo para bloquear el sistema de torno.
-

Ponga la rueda en la parte de atrás del

vehículo.
●

Para las versiones con
llanta de chapa,
enganche el soporte I

en la parte

externa.
●

Atornille la empuñadura
H para unir el
soporte y la llanta de chapa. ●
Para las versiones con llanta de
aleación, coloque el estribo K en la
parte interna.
●

Atornille los tres tornillos de fijación
J
del estribo a la llanta de aleación.
AYUDA R

174
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Consulte el apartado "Características
técnicas - Identificación del vehículo"
para localizar la etiqueta de presión de los
neumáticos.
-

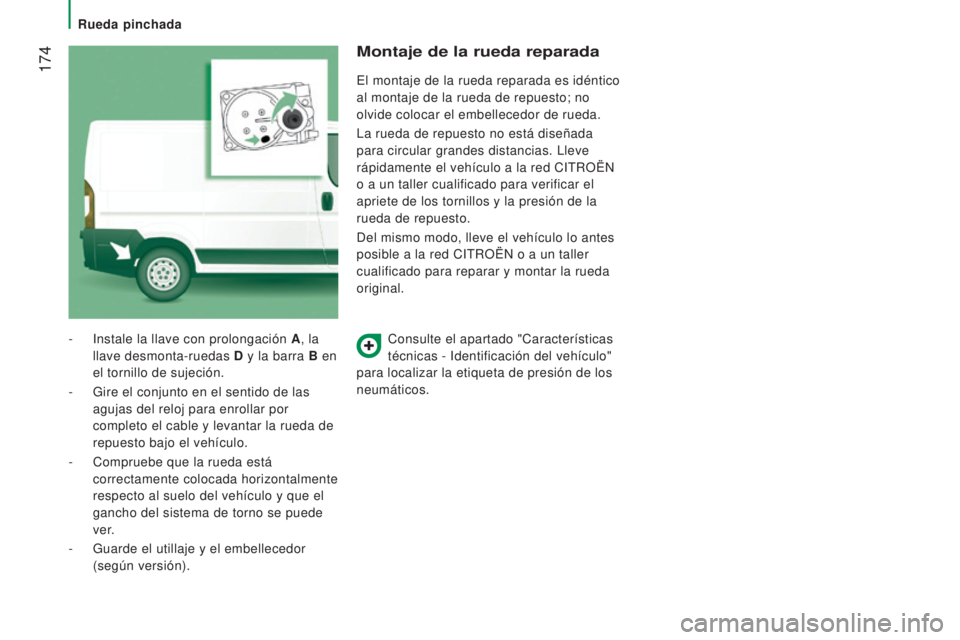

Instale la llave con prolongación
A
, la
llave desmonta-ruedas D y la barra B


en
el tornillo de sujeción.
-

Gire el conjunto en el sentido de las


agujas del reloj para enrollar por
completo el cable y levantar la rueda de
repuesto bajo el vehículo.
-

Compruebe que la rueda está


correctamente colocada horizontalmente
respecto al suelo del vehículo y que el
gancho del sistema de torno se puede
ver.
-

Guarde el utillaje y el embellecedor


(según versión).
Montaje de la rueda reparada
El montaje de la rueda reparada es idéntico
al montaje de la rueda de repuesto; no
olvide colocar el embellecedor de rueda.
La rueda de repuesto no está diseñada
para circular grandes distancias. Lleve
rápidamente el vehículo a la red CITROËN
o a un taller cualificado para verificar el
apriete de los tornillos y la presión de la
rueda de repuesto.
Del mismo modo, lleve el vehículo lo antes
posible a la red CITROËN o a un taller
cualificado para reparar y montar la rueda
original.
Rueda pinchada
