2017 CITROEN JUMPER Manuales de Empleo (in Spanish)

183
Precauciones...
Jumper_es_Chap08_Aide-Rapide_ed01-2016

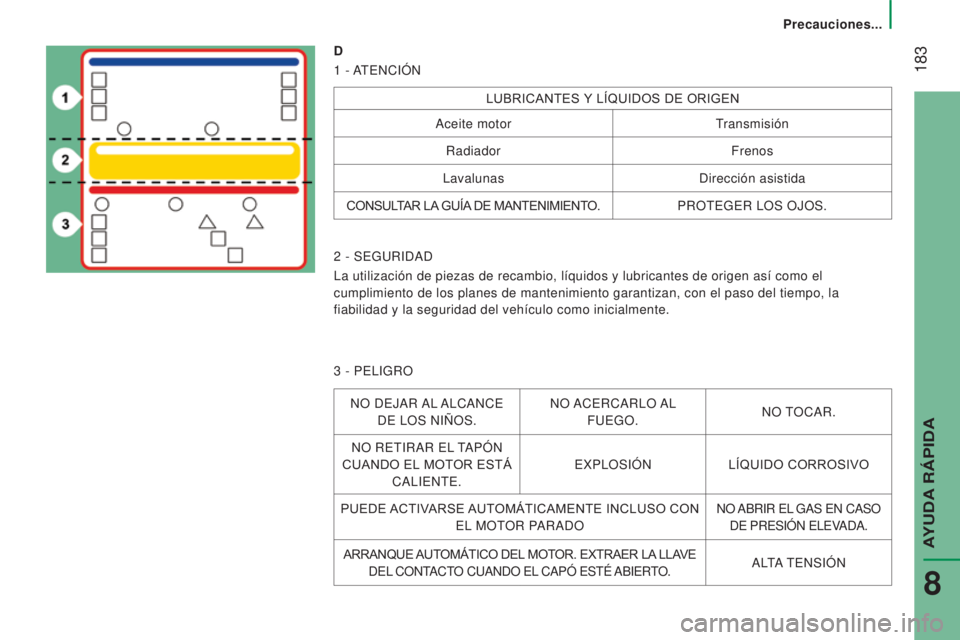

D
1
- A
TENCIÓN
LUBRICANTES Y LÍQUIDOS DE ORIGEN
Aceite motor Transmisión
Radiador Frenos
Lavalunas Dirección asistida
CONSULTAR LA GUÍA DE MANTENIMIENTO. PROTEGER LOS OJOS.
2

- SEGURIDAD
La utilización de piezas de recambio, líquidos y lubricantes de or\
igen así como el
cumplimiento de los planes de mantenimiento garantizan, con el paso del \
tiempo, la
fiabilidad y la seguridad del vehículo como inicialmente.
3

- PELIGRO
NO DEJAR AL ALCANCE DE LOS NIÑOS. NO ACERCARLO AL
FUEGO. NO TOCAR.
NO RETIRAR EL TAPÓN
CUANDO EL MOTOR ESTÁ CALIENTE. EXPLOSIÓN
LÍQUIDO CORROSIVO
PUEDE ACTIVARSE AUTOMÁTICAMENTE INCLUSO CON EL MOTOR PARADO NO ABRIR EL GAS EN CASO
DE PRESIÓN ELEVADA.
ARRANQUE AUTOMÁTICO DEL MOTOR. EXTRAER LA LLAVE DEL CONTACTO CUANDO EL CAPÓ ESTÉ ABIERTO. ALTA TENSIÓN
AYUDA R

184
Jumper_es_Chap08_Aide-Rapide_ed01-2016

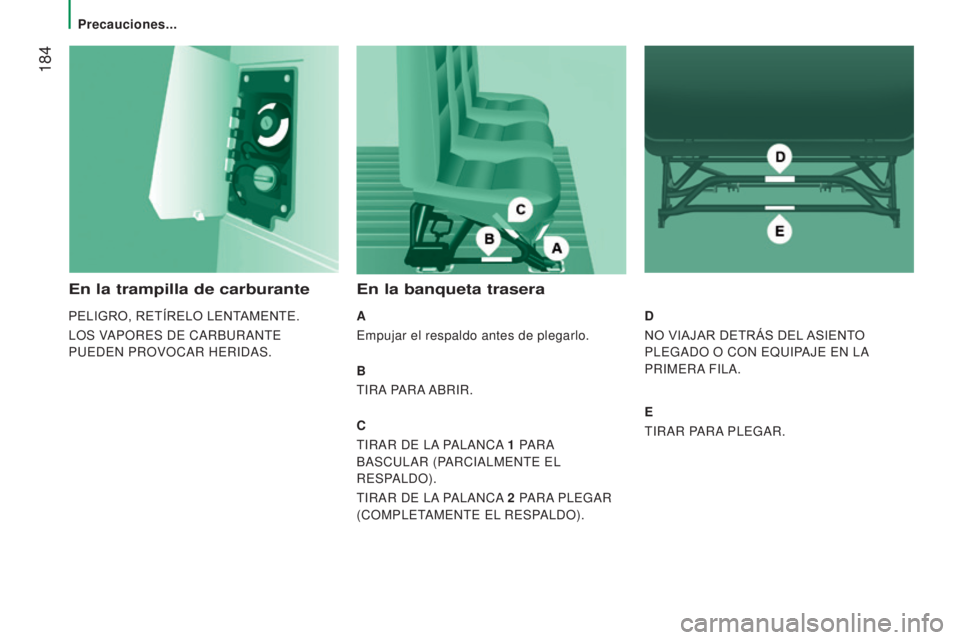

En la trampilla de carburante
PELIGRO, RETÍRELO LENTAMENTE.
LOS VAPORES DE CARBURANTE
PUEDEN PROVOCAR HERIDAS.
En la banqueta trasera
A
Empujar el respaldo antes de plegarlo.
B
TIRA PARA ABRIR.
C
TIRAR DE LA PALANCA 1
P
ARA
BASCULAR (PARCIALMENTE EL
RESPALDO).
TIRAR DE LA PALANCA 2

P
ARA PLEGAR
(COMPLETAMENTE EL RESPALDO). D
NO VIAJAR DETRÁS DEL ASIENTO
PLEGADO O CON EQUIPAJE EN LA
PRIMERA FILA.
E
TIRAR PARA PLEGAR.
Precauciones...

185
Precauciones...
Jumper_es_Chap08_Aide-Rapide_ed01-2016
AYUDA R

186
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016
Dimensiones

187
Dimensiones
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016
DIMENSIONES
Los valores de dimensiones se proporcionan en milímetros.
Su vehículo se presenta en 4 largos (L1..) y 3 alturas (H1..), consulte las tablas correspondientes:
FURG
ó N
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Largo total 4
9635
4135
9986
363
H Altura total 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Distancia entre ejes 3
0003
4504
035
B Saliente delantero desde el eje 948
C Saliente trasero desde el eje 1
0151
380
D Anchura (con/sin retrovisores) 2
508/2 050
E Anchura vía delantera 1
810
F Anchura vía trasera 1
790
G Altura del umbral de carga 535
a 565
I Largura del piso interior 2
6703
1203
7054
070
J Altura interior máxima de carga 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Anchura interior máxima 1
870
M Anchura interior entre paso de ruedas 1
422
Volumen (m
3) 89,5 10 11,5 13 15 15 17
9
CARACTER

188
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016
PUERTAS TRASERAS
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Altura útil de las puertas traseras 1

520 1

790 1

520 1 790 1 790 2 030 1 790 2 030
O Anchura útil de las puertas traseras 1
562
Dimensiones

189
Dimensiones
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016

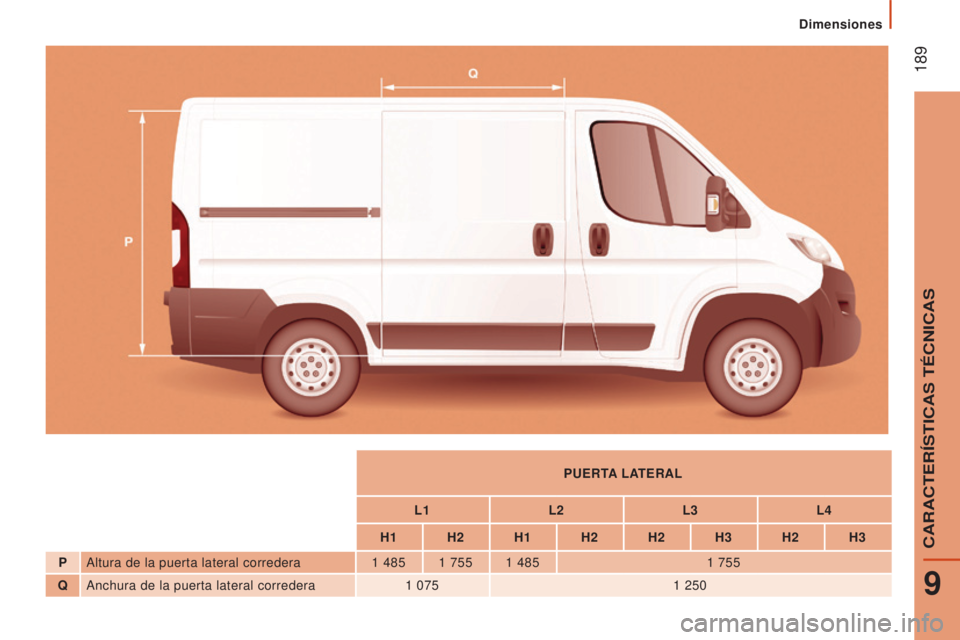

PUERTA LATERAL
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
P Altura de la puerta lateral corredera 1

485 1

755 1

485 1
755
Q Anchura de la puerta lateral corredera 1

075 1
250
9
CARACTER

190
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016

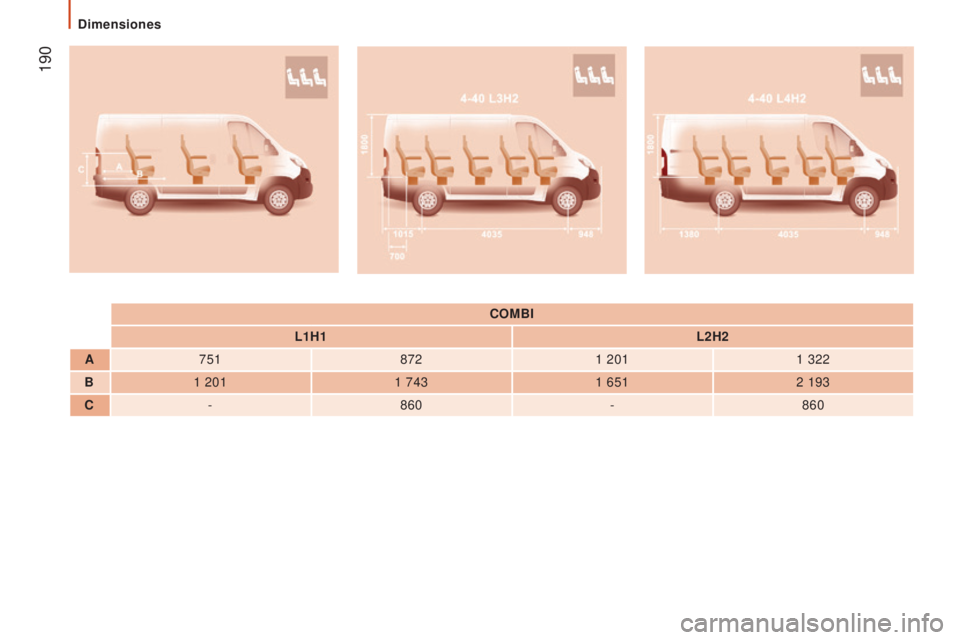

COMBI
L1H1 L2H2
A 751 8721
201 1
322
B 1

201 1

743 1
651 2
193
C - 860 -860
Dimensiones
