2017 CITROEN DS3 Betriebsanleitungen (in German)

215
DS3_de_Chap08_info-pratiques_ed02-2015
austausch der Glühlampen der LED-
N ebelscheinwerferaus
tausch der integrierten
seitlichen Zusatzblinker
F Setzen Sie etwa in der Mitte des seitlichen Zusatzblinkers einen
S
chraubenzieher zwischen dem Sockel des Außenspiegels und
dem Blinker an.
F Kippen Sie den Schraubenzieher, um den Zusatzblinker
he rauszuhebeln und ziehen Sie ihn ab.
F Klemmen Sie den Steckverbinder des Zusatzblinkers ab.F Ersetzen Sie das Modul.
G
ehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Ein Ersatzmodul erhalten Sie bei einem
CITROËN-Vertragspartner oder einer
qualifizierte Fachwerkstatt.
austausch der Dioden des
T agfahrlichts
Lassen Sie diesen Lampentyp mit Leuchtdioden von
einem CITROËN-Ver tragspar tner oder durch eine
qualifizierte Fachwerkstatt austauschen.
Für den Austausch dieses Typs von LED -
Lampen, wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Praktische Tipps

DS3_de_Chap08_info-pratiques_ed02-2015
1. Bremsleuchten / Standleuchten (P21 /5W)
2. St andlicht (P5W)
3.
Bl

inkleuchten (PY21W bernsteingelb)
4.
N

ebelschlussleuchte , links (PR21W rot)

Rüc

kfahrscheinwerfer , rechts (P21W)

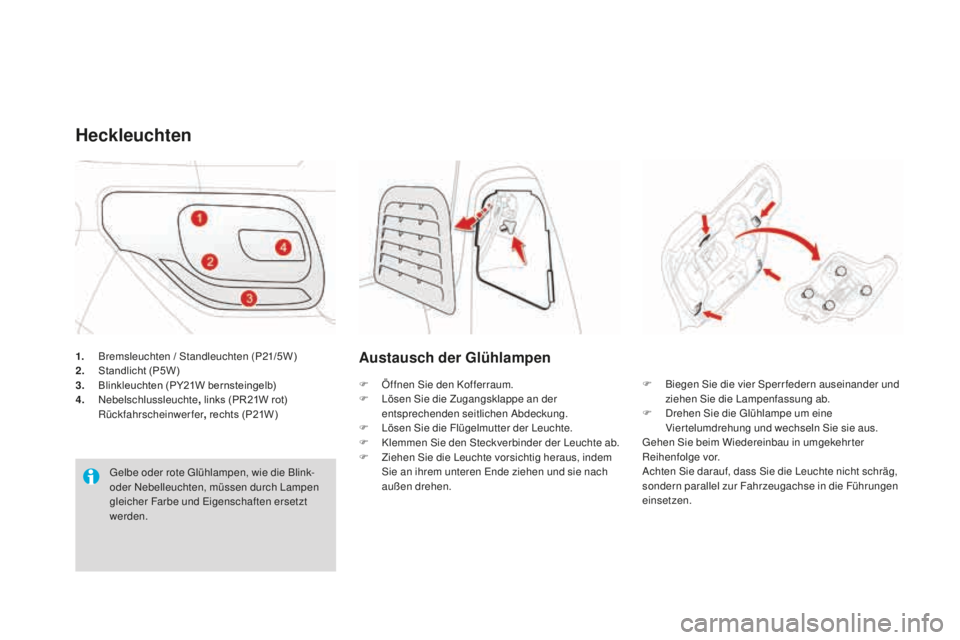

Heckleuchten
Gelbe oder rote Glühlampen, wie die Blink-
oder Nebelleuchten, müssen durch Lampen
gleicher Farbe und Eigenschaften ersetzt
werden.
austausch der Glühlampen
F Öffnen Sie den Kofferraum.
F Lö sen Sie die Zugangsklappe an der
entsprechenden seitlichen Abdeckung.
F
Lö

sen Sie die Flügelmutter der Leuchte.
F
Kl

emmen Sie den Steckverbinder der Leuchte ab.
F
Zi

ehen Sie die Leuchte vorsichtig heraus, indem
Sie an ihrem unteren Ende ziehen und sie nach
außen drehen. F Bi
egen Sie die vier Sperr federn auseinander und
ziehen Sie die Lampenfassung ab.
F
Dr

ehen Sie die Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht schräg,
sondern parallel zur Fahrzeugachse in die Führungen
einsetzen.

217
DS3_de_Chap08_info-pratiques_ed02-2015
austausch der Blinkleuchten (4) und
d er Nebelschlussleuchte oder des
Rückfahrscheinwerfers (5)
F Drehen Sie die Glühlampe um eine
V
iertelumdrehung und wechseln Sie sie aus.
austausch des LED-Standlichts und
d er LED-Bremsleuchten (Dioden)
Für den Austausch dieses Diodenlampentyps, wenden
Sie sich an das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt.

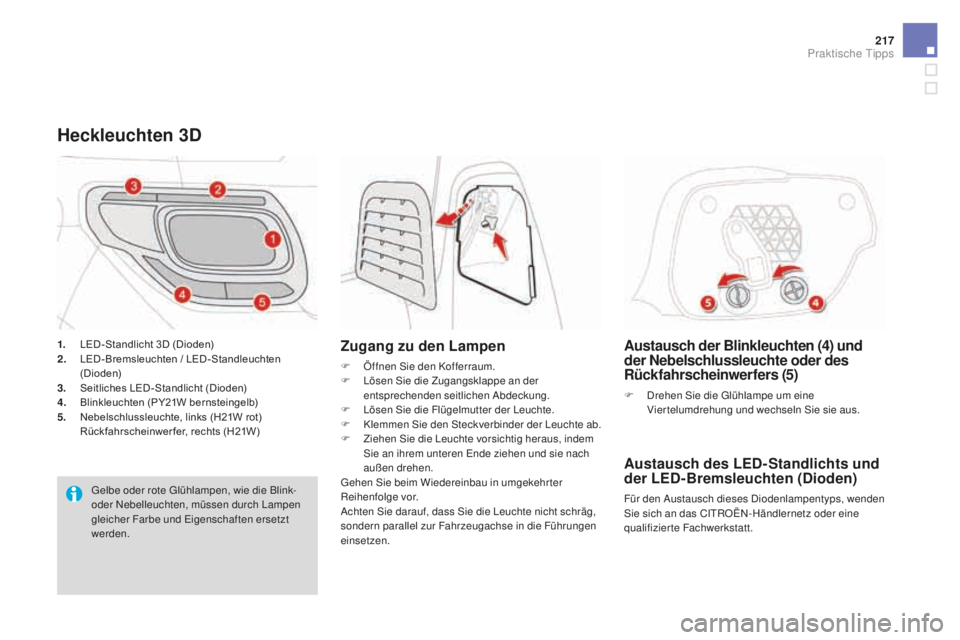

Heckleuchten 3D
Zugang zu den Lampen
F Öffnen Sie den Kofferraum.
F Lö sen Sie die Zugangsklappe an der
entsprechenden seitlichen Abdeckung.
F
Lö

sen Sie die Flügelmutter der Leuchte.
F
Kl

emmen Sie den Steckverbinder der Leuchte ab.
F
Zi

ehen Sie die Leuchte vorsichtig heraus, indem
Sie an ihrem unteren Ende ziehen und sie nach
außen drehen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht schräg,
sondern parallel zur Fahrzeugachse in die Führungen
einsetzen.
1.
LE

D -Standlicht 3D (Dioden)
2. LE
D-Bremsleuchten / LED-Standleuchten
(D i o d e n)
3.
Se

itliches LED -Standlicht (Dioden)
4.
Bl

inkleuchten (PY21W bernsteingelb)
5.
Ne

belschlussleuchte, links (H21W rot)

Rü

ckfahrscheinwer fer, rechts (H21W)
Gelbe oder rote Glühlampen, wie die Blink-
oder Nebelleuchten, müssen durch Lampen
gleicher Farbe und Eigenschaften ersetzt
werden.
Praktische Tipps

DS3_de_Chap08_info-pratiques_ed02-2015

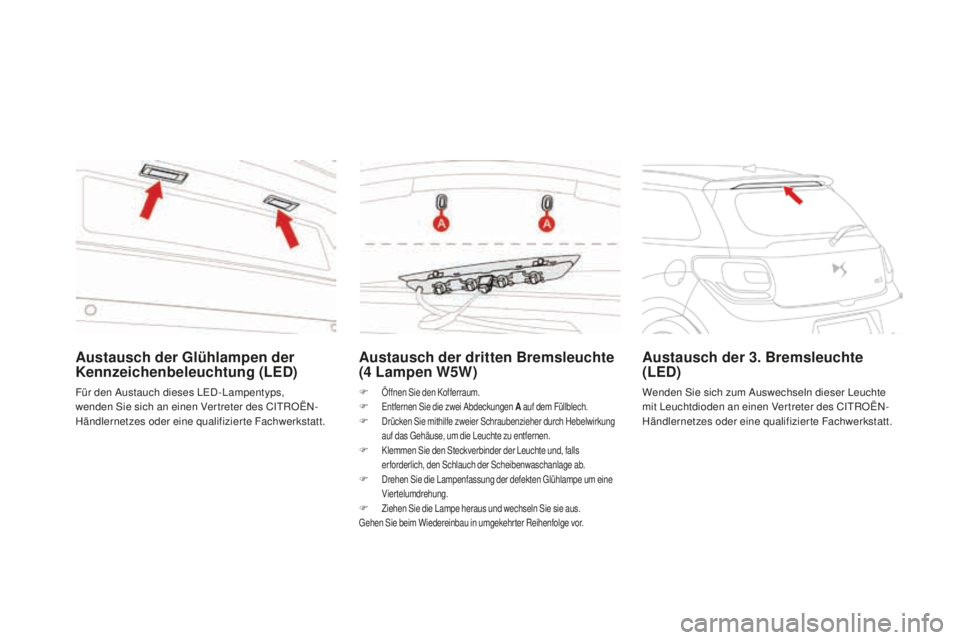

austausch der dritten Bremsleuchte
( 4 L ampen w5w)
F Öffnen Sie den Kofferraum.F Entfernen Sie die zwei Abdeckungen a au f dem Füllblech.F Drücken Sie mithilfe zweier Schraubenzieher durch Hebelwirkung
a
uf das Gehäuse, um die Leuchte zu entfernen.
F Klemmen Sie den Steckverbinder der Leuchte und, falls
e rforderlich, den Schlauch der Scheibenwaschanlage ab.
F Drehen Sie die Lampenfassung der defekten Glühlampe um eine
V iertelumdrehung.
F Ziehen Sie die Lampe heraus und wechseln Sie sie aus.
G
ehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
austausch der 3. Bremsleuchte
( LED)
Wenden Sie sich zum Auswechseln dieser Leuchte
mit Leuchtdioden an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
austausch der Glühlampen der
K ennzeichenbeleuchtung (LED)
Für den Austauch dieses LED - Lampentyps,
wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.

219
DS3_de_Chap08_info-pratiques_ed02-2015

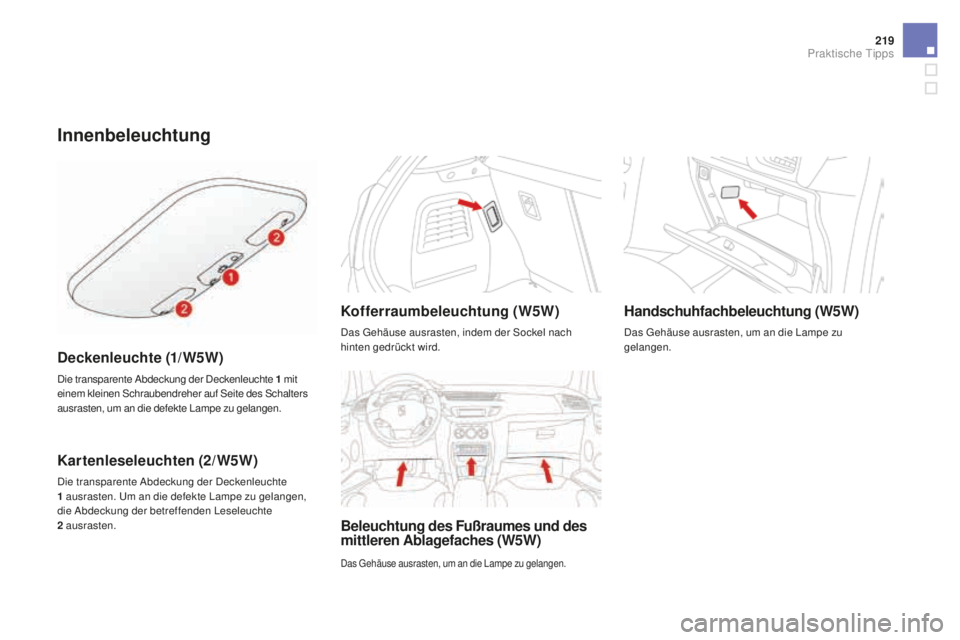

Innenbeleuchtung
Deckenleuchte (1/w5w)
Die transparente Abdeckung der Deckenleuchte 1 mit
e inem kleinen Schraubendreher auf Seite des Schalters
ausrasten, um an die defekte Lampe zu gelangen.
Kartenleseleuchten (2/w5w)
Die transparente Abdeckung der Deckenleuchte
1 a usrasten. Um an die defekte Lampe zu gelangen,
die Abdeckung der betreffenden Leseleuchte
2
a

usrasten.
Kofferraumbeleuchtung (w5w)
Das Gehäuse ausrasten, indem der Sockel nach
hinten gedrückt wird.
Beleuchtung des Fußraumes und des
mittleren abl agefaches (w5w)
Das Gehäuse ausrasten, um an die Lampe zu gelangen.
Handschuhfachbeleuchtung (w5w)
Das Gehäuse ausrasten, um an die Lampe zu
gelangen.
Praktische Tipps

DS3_de_Chap08_info-pratiques_ed02-2015

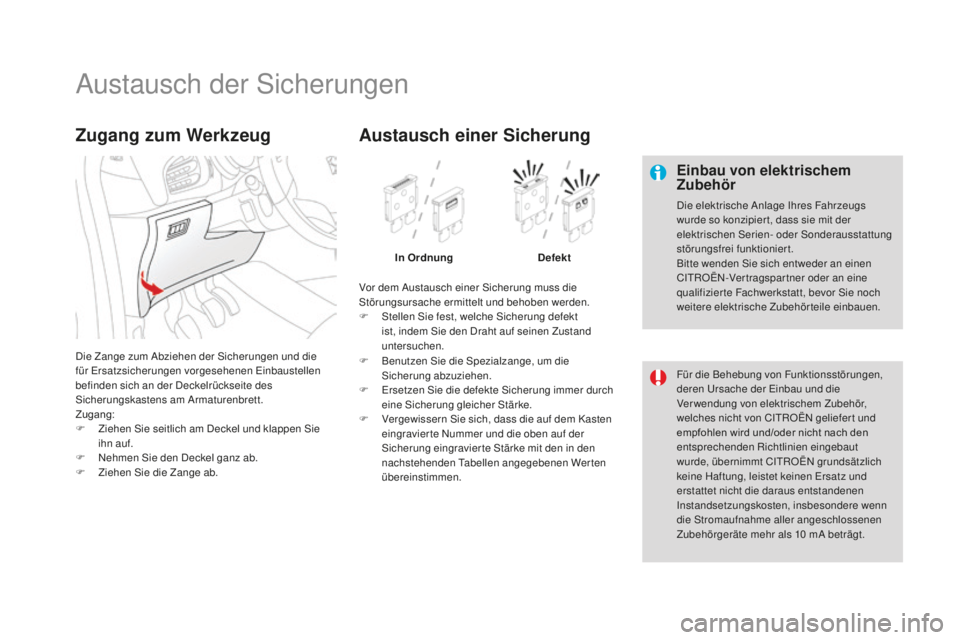

Austausch der Sicherungen
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich entweder an einen
CITROËN-Ver tragspar tner oder an eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von CITROËN geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn
die Stromaufnahme aller angeschlossenen
Zubehörgeräte mehr als 10
m
A beträgt.
Die Zange zum Abziehen der Sicherungen und die
für Ersatzsicherungen vorgesehenen Einbaustellen
befinden sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:
F
Zi

ehen Sie seitlich am Deckel und klappen Sie
ihn auf.
F
Ne

hmen Sie den Deckel ganz ab.
F
Zie

hen Sie die Zange ab.
Zugang zum wer kzeug
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F
St

ellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.
austausch einer Sicherung
In Ordnung Defekt
F
Be
nutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F
Er

setzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.
F
Ve

rgewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.

221
DS3_de_Chap08_info-pratiques_ed02-2015

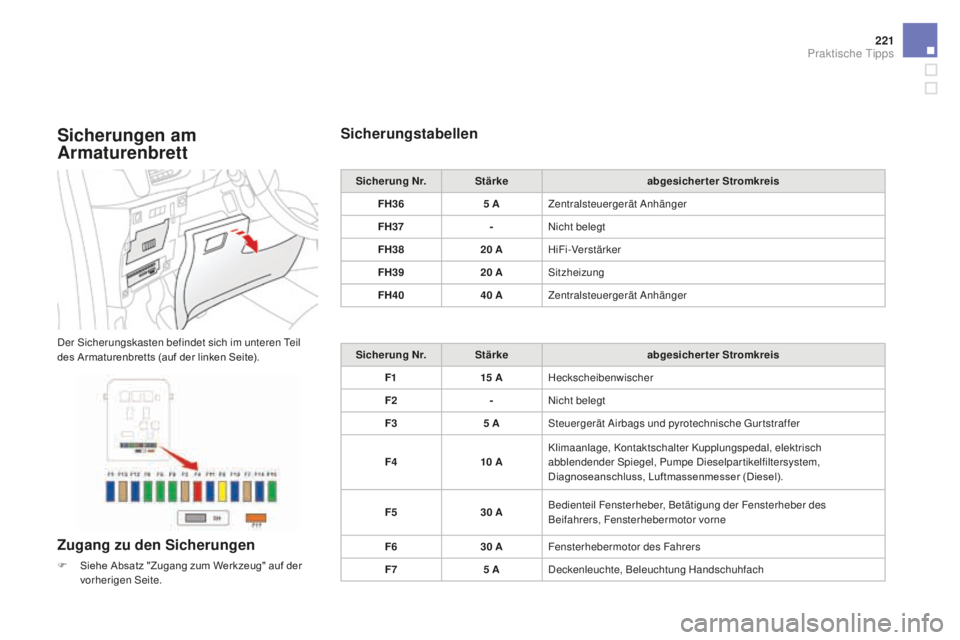

Sicherungen am
arm
aturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Siehe Absatz "Zugang zum Werkzeug" auf der
v
orherigen Seite.
Sicherungstabellen
Sicherung Nr. Stärke abgesicherter Stromkreis
FH36 5
aZen

tralsteuergerät Anhänger
FH37 -Nicht belegt
FH38 20


a
Hi
Fi-Verstärker
FH39 20
aSi

tzheizung
FH40 40
aZen

tralsteuergerät Anhänger
Sicherung Nr. Stärke abgesicherter Stromkreis
F1 15
aHe

ckscheibenwischer
F2 -Nicht belegt
F3 5
aSt

euergerät Airbags und pyrotechnische Gurtstraffer
F4 10
aKl

imaanlage, Kontaktschalter Kupplungspedal, elektrisch
abblendender Spiegel, Pumpe Dieselpartikelfiltersystem,
Diagnoseanschluss, Luftmassenmesser (Diesel).
F5 30
aBe

dienteil Fensterheber, Betätigung der Fensterheber des
Beifahrers, Fensterhebermotor vorne
F6 30
aFen

sterhebermotor des Fahrers
F7 5
aDe

ckenleuchte, Beleuchtung Handschuhfach
Praktische Tipps

DS3_de_Chap08_info-pratiques_ed02-2015

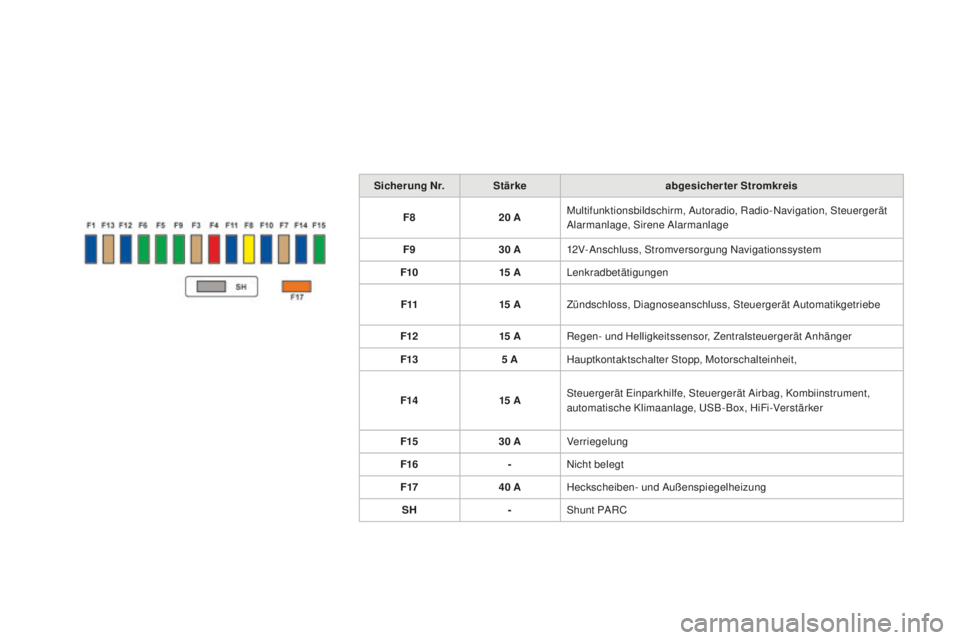

Sicherung Nr.Stärke abgesicherter Stromkreis
F8 20
aMu

ltifunktionsbildschirm, Autoradio, Radio-Navigation, Steuergerät
Alarmanlage, Sirene Alarmanlage
F9 30
a12

V-Anschluss, Stromversorgung Navigationssystem
F10 15
aLen

kradbetätigungen
F11 15
aZü

ndschloss, Diagnoseanschluss, Steuergerät Automatikgetriebe
F12 15
aRe

gen- und Helligkeitssensor, Zentralsteuergerät Anhänger
F13 5
aHa

uptkontaktschalter Stopp, Motorschalteinheit,
F14 15
aSt

euergerät Einparkhilfe, Steuergerät Airbag, Kombiinstrument,
automatische Klimaanlage, USB-Box, HiFi-Verstärker
F15 30
aVe

rriegelung
F16 -Nicht belegt
F17 40
aHe

ckscheiben- und Außenspiegelheizung
SH -Shunt PARC
