2017 CITROEN BERLINGO ELECTRIC Libretti Di Uso E manutenzione (in Italian)

3

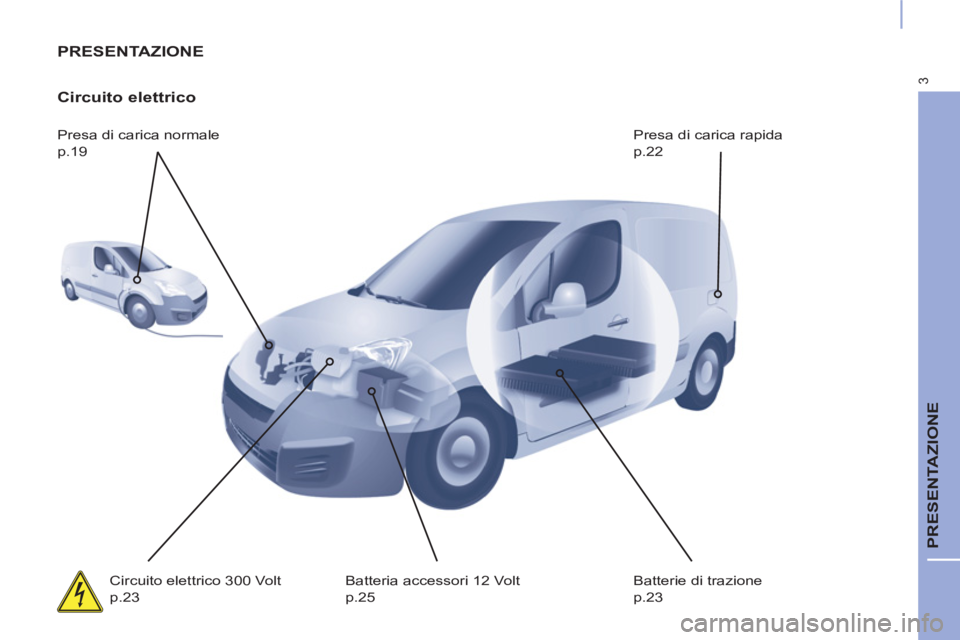

PRESENTAZIONE

PRESENTAZIONE

Circuito elettrico

Presa di carica normale
p.19 Presa di carica rapida
p.22
Circuito elettrico 300 Volt
p.23 Batteria accessori 12 Volt
p.25 Batterie di trazione
p.23

4

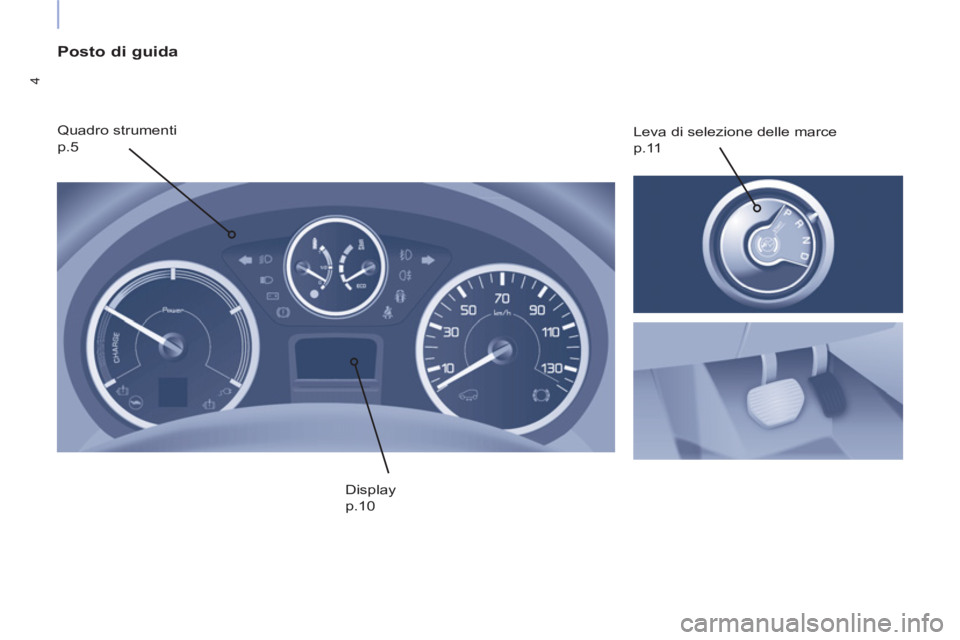

Posto di guida

Quadro strumenti
p.5 Leva di selezione delle marce
p.11
Display
p.10

5
POSTO DI GUIDA

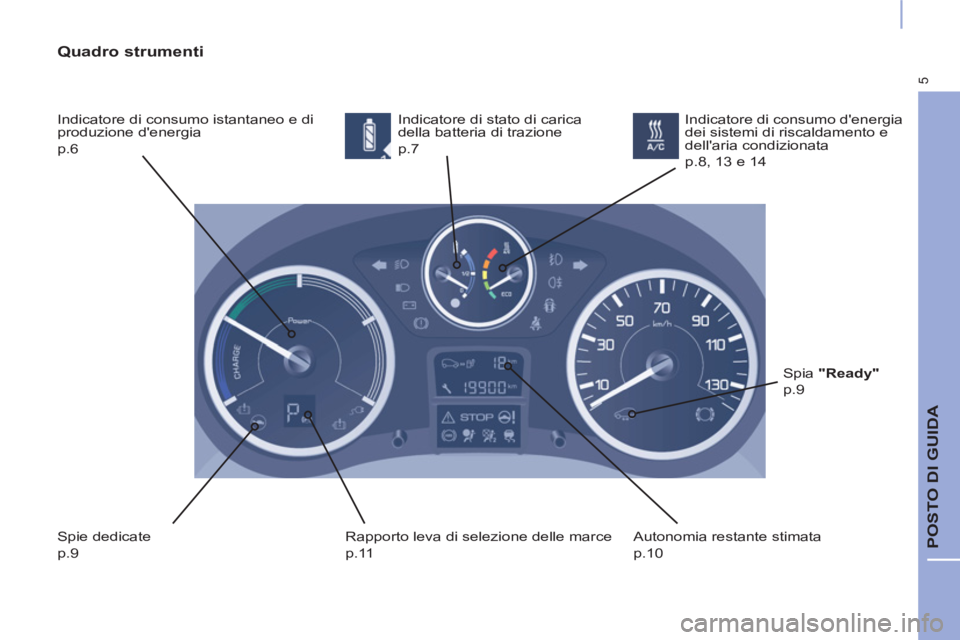

Quadro strumenti

Indicatore di consumo istantaneo e di
produzione d'energia
p.6 Indicatore di stato di carica
della batteria di trazione
p.7
Spie dedicate
p.9 Rapporto leva di selezione delle marce
p.11 Autonomia restante stimata
p.10 Indicatore di consumo d'energia
dei sistemi di riscaldamento e
dell'aria condizionata
p.8, 13 e 14
Spia "Ready"

p.9

6

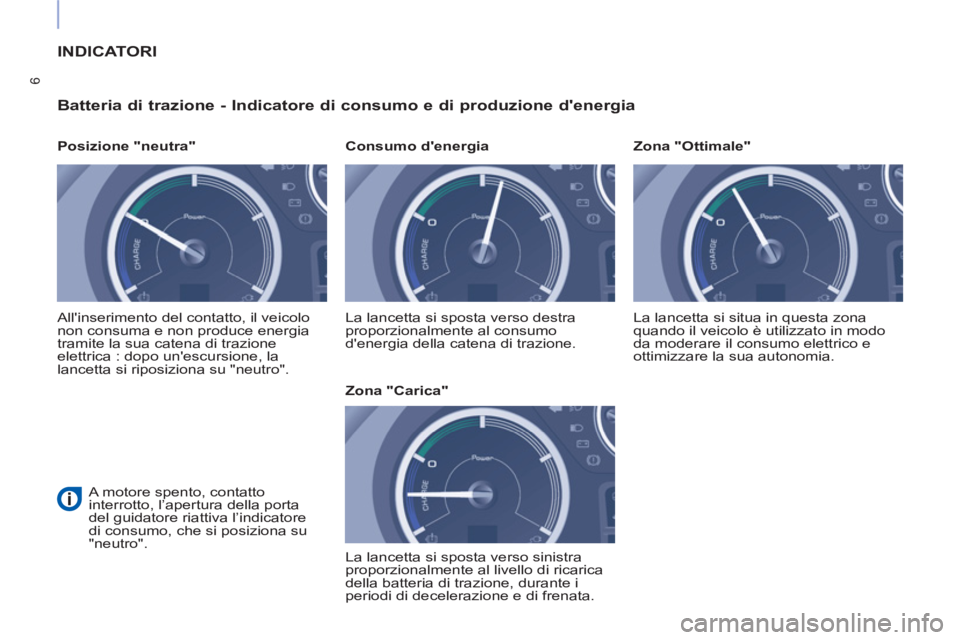

INDICATORI

Batteria di trazione - Indicatore di consumo e di produzione d'energia



Posizione "neutra"
All'inserimento del contatto, il veicolo
non consuma e non produce energia
tramite la sua catena di trazione
elettrica : dopo un'escursione, la
lancetta si riposiziona su "neutro".
A motore spento, contatto
interrotto, l’apertura della porta
del guidatore riattiva l’indicatore
di consumo, che si posiziona su
"neutro". La lancetta si sposta verso destra
proporzionalmente al consumo
d'energia della catena di trazione.

Consumo d'energia
La lancetta si sposta verso sinistra
proporzionalmente al livello di ricarica
della batteria di trazione, durante i
periodi di decelerazione e di frenata.

Zona "Carica" La lancetta si situa in questa zona
quando il veicolo è utilizzato in modo
da moderare il consumo elettrico e
ottimizzare la sua autonomia.


Zona "Ottimale"

7
POSTO DI GUIDA


Batteria di trazione - Indicatore stato di carica

Il livello di carica della batteria di
trazione rimane visualizzato in
permanenza una volta avviato il veicolo.
Allarme livello energia basso
Due livelli d'allarme ripetuti indicano
che la quantità d'energia disponibile
è diminuita :
A motore spento, contatto
interrotto, l’apertura della porta del
guidatore riattiva l'indicatore.
1° livello : Riserva

Questa spia si accende
quando il livello di carica
della batteria di trazione
è basso. L’accensione di
questa spia è accompagnata
da un segnale sonoro.
2° livello : Critico

Questa spia, associata alla
spia di riserva, si accende
sul quadro strumenti quando
il livello di carica della
batteria di trazione è critica.
L’accensione di questa spia
è accompagnata da un
segnale sonoro regolare.
Consultare l’autonomia restante
indicata sul display del quadro
strumenti.
Mettere in carica il veicolo appena
possibile. Mettere il veicolo in carica.
L’autonomia restante non viene
più calcolata. La potenza della
catena di trazione diminuisce
progressivamente.
Il riscaldamento e l'aria condizionata
vengono spenti (anche se la lancetta
che indica il loro consumo non è su
ECO
).

A partire da questo stato di
carica batteria, la potenza del
riscaldamento o dell'aria condizionata
rogressivement diminuée.
Per ulteriori informazioni, attenersi
alle pagine 8, 13-14.

8

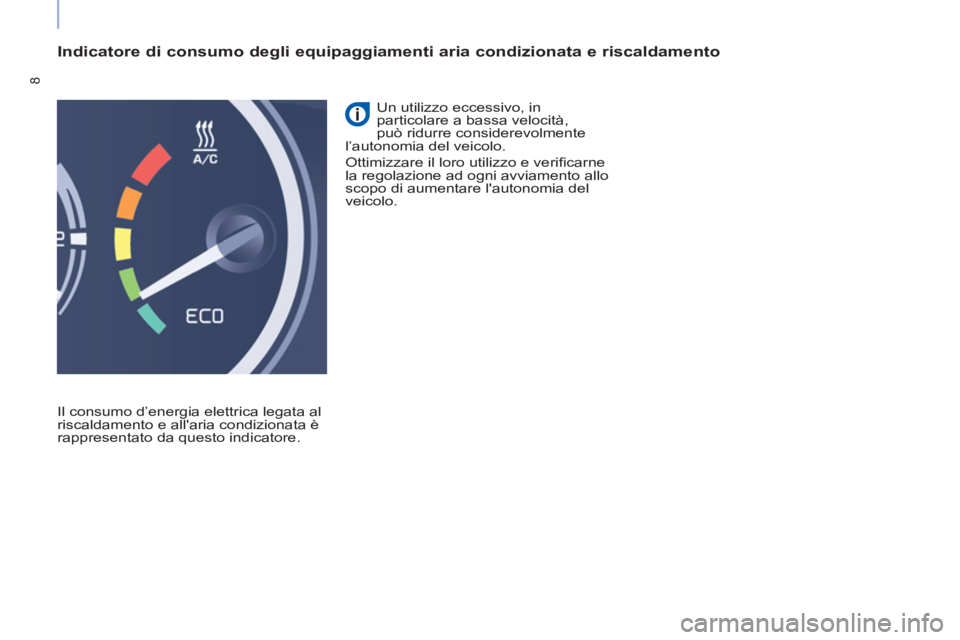

Indicatore di consumo degli equipaggiamenti aria condizionata e riscaldamento

Il consumo d’energia elettrica legata al
riscaldamento e all'aria condizionata è
rappresentato da questo indicatore. Un utilizzo eccessivo, in
particolare a bassa velocità,
può ridurre considerevolmente
l’autonomia del veicolo.
Ottimizzare il loro utilizzo e verifi carne
la regolazione ad ogni avviamento allo
scopo di aumentare l'autonomia del
veicolo.

9
POSTO DI GUIDA

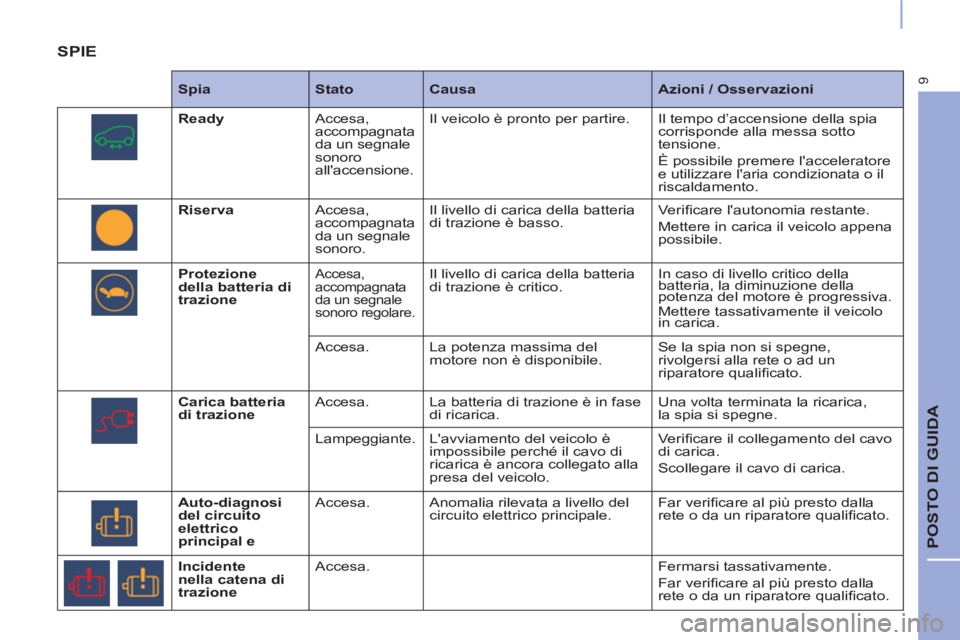

SPIE


Spia

Stato

Causa

Azioni / Osservazioni


Ready
Accesa,
accompagnata
da un segnale
sonoro
all'accensione. Il veicolo è pronto per partire. Il tempo d’accensione della spia
corrisponde alla messa sotto
tensione.
È possibile premere l'acceleratore
e utilizzare l'aria condizionata o il
riscaldamento.

Riserva
Accesa,
accompagnata
da un segnale
sonoro. Il livello di carica della batteria
di trazione è basso. Verifi care l'autonomia restante.
Mettere in carica il veicolo appena
possibile.

Protezione
della batteria di
trazione


Accesa,
accompagnata
da un segnale
sonoro regolare. Il livello di carica della batteria
di trazione è critico. In caso di livello critico della
batteria, la diminuzione della
potenza del motore è progressiva.
Mettere tassativamente il veicolo
in carica.
Accesa. La potenza massima del
motore non è disponibile. Se la spia non si spegne,
rivolgersi alla rete o ad un
riparatore qualifi cato.

Carica batteria
di trazione
Accesa. La batteria di trazione è in fase
di ricarica. Una volta terminata la ricarica,
la spia si spegne.
Lampeggiante. L'avviamento del veicolo è
impossibile perché il cavo di
ricarica è ancora collegato alla
presa del veicolo. Verifi care il collegamento del cavo
di carica.
Scollegare il cavo di carica.

Auto-diagnosi
del circuito
elettrico
principal
e
Accesa. Anomalia rilevata a livello del
circuito elettrico principale. Far verifi care al più presto dalla
rete o da un riparatore qualifi cato.

Incidente
nella catena di
trazione
Accesa.

Fermarsi tassativamente.
Far verifi care al più presto dalla
rete o da un riparatore qualifi cato.

10
DISPLAY

Schermo (secondo il livello
d'equipaggiamento)
Ogni pressione del tasto, situato
all'estremità del comando del
tergicristallo, permette di visualizzare
in successione i vari dati del computer
di bordo, in funzione dello schermo.

Regolazione delle unità
Autonomia
Visualizza :


- l’autonomia restante stimata,

- l'autonomia supplementare
scegliendo la modalità ECO

sul frontalino comandi del
riscaldamento / aria condizionata,

- l'autonomia supplementare dopo lo
spegnimento del riscaldamento e
dell'aria condizionata.

Visualizzano :


- un contachilometri parziale
(scelta del percorso 1 o 2),

- il consumo medio d'energia batteria
(per 100 km),

- la velocità.


Percorsi (1 e 2)
Questo display indica la stima del
numero di chilometri che si possono
ancora percorrere prima della ricarica
batteria obbligatoria.


Quadro strumenti
