2017 CITROEN BERLINGO ELECTRIC Libretti Di Uso E manutenzione (in Italian)

95
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015

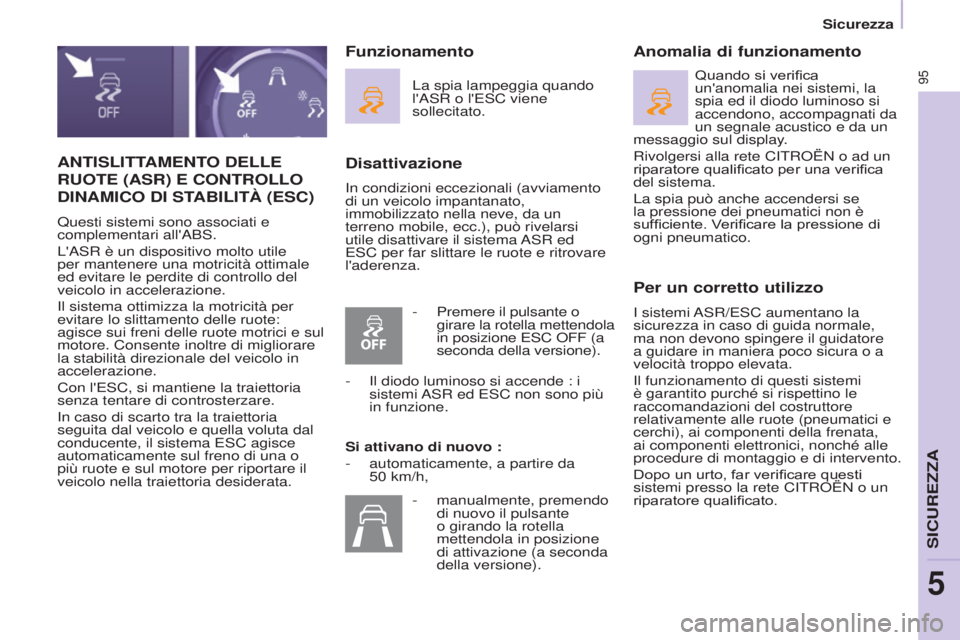

ANTISLITTAMENTO DELLE
RUOTE
(ASR) E CONTROLLO
DINAMICO

DI STABILIT à (ESC)
Questi sistemi sono associati e
complementari all'a B s .
L'
as R è un dispositivo molto utile
per mantenere una motricità ottimale
ed evitare le perdite di controllo del
veicolo in accelerazione.
i

l sistema ottimizza la motricità per
evitare lo slittamento delle ruote:
agisce sui freni delle ruote motrici e sul
motore. Consente inoltre di migliorare
la stabilità direzionale del veicolo in
accelerazione.
Con l'E
s C, si mantiene la traiettoria
senza tentare di controsterzare.
i

n caso di scarto tra la traiettoria
seguita dal veicolo e quella voluta dal
conducente, il sistema E
s C agisce
automaticamente sul freno di una o
più ruote e sul motore per riportare il
veicolo nella traiettoria desiderata.
Disattivazione
in condizioni eccezionali (avviamento
di un veicolo impantanato,
immobilizzato nella neve, da un
terreno mobile, ecc.), può rivelarsi
utile disattivare il sistema
as

R ed
E
s C per far slittare le ruote e ritrovare
l'aderenza.
Anomalia di funzionamento
Per un corretto utilizzo
i sistemi as R/E s C aumentano la
sicurezza in caso di guida normale,
ma non devono spingere il guidatore
a guidare in maniera poco sicura o a
velocità troppo elevata.
i

l funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneumatici e
cerchi), ai componenti della frenata,
ai componenti elettronici, nonché alle
procedure di montaggio e di intervento.
Dopo un urto, far verificare questi
sistemi presso la rete C
i TR o ËN o un
riparatore qualificato.
Funzionamento
La spia lampeggia quando
l' as R o l'E s C viene
sollecitato.
Si attivano di nuovo :
-

automaticamente, a partire da
50


km/h, Quando si verifica
un'anomalia nei sistemi, la
spia ed il diodo luminoso si
accendono, accompagnati da
un segnale acustico e da un
messaggio sul display.
Rivolgersi alla rete C
i TR o ËN o ad un
riparatore qualificato per una verifica
del sistema.
La spia può anche accendersi se
la pressione dei pneumatici non è
sufficiente. Verificare la pressione di
ogni pneumatico.
-

Premere il pulsante o

girare la rotella mettendola
in posizione E
s C o FF (a
seconda della versione).
-
i
l diodo luminoso si accende : i
sistemi
as

R ed E s C non sono più
in funzione.
-

manualmente, premendo
di nuovo il pulsante
o girando la rotella
mettendola in posizione
di attivazione (a seconda
della versione).
sicurezza
siCuREZZa
5

96
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015

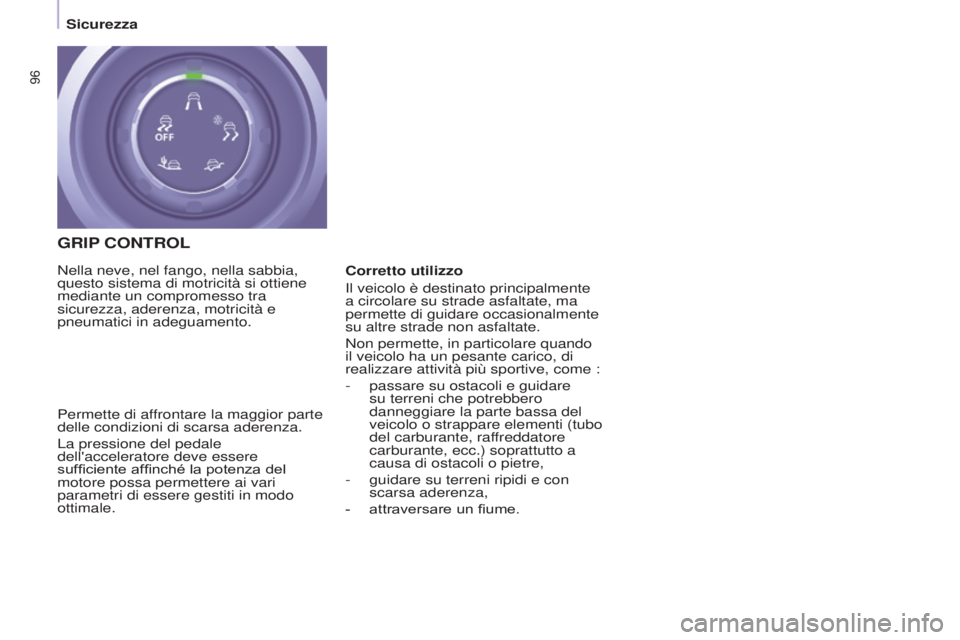

GRIP CONTROL
Permette di affrontare la maggior parte
delle condizioni di scarsa aderenza.
La pressione del pedale
dell'acceleratore deve essere
sufficiente affinché la potenza del
motore possa permettere ai vari
parametri di essere gestiti in modo
ottimale. Nella neve, nel fango, nella sabbia,
questo sistema di motricità si ottiene
mediante un compromesso tra
sicurezza, aderenza, motricità e
pneumatici in adeguamento. Corretto utilizzo
i
l veicolo è destinato principalmente
a circolare su strade asfaltate, ma
permette di guidare occasionalmente
su altre strade non asfaltate.
Non permette, in particolare quando
il veicolo ha un pesante carico, di
realizzare attività più sportive, come :
-
passare su ostacoli e guidare
su terreni che potrebbero
danneggiare la parte bassa del
veicolo o strappare elementi (tubo
del carburante, raf

freddatore
carburante, ecc.) soprattutto a
causa di ostacoli o pietre,
-

guidare su terreni ripidi e con
scarsa aderenza,
-


attraversare un fiume.
sicurezza

97
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015
sono proposte varie modalità :
Normale (ESC)
ESC OFFNeve
Questa modalità permette
di adattare il veicolo alle
condizioni di aderenza
riscontrate per entrambe
le ruote anteriori,
all'avviamento.
i

n fase di progressione, il sistema
ottimizza il pattinamento per garantire
la migliore accelerazione possibile in
funzione dell'aderenza disponibile.
Fuori strada
(fango, erba bagnata, ...)
Questa modalità autorizza,
all'avviamento, un buon
pattinamento su strada con
poca aderenza per favorire
l'eliminazione del fango e per
ritrovare il "grip".
Parallelamente, la ruota più aderente
è gestita in modo tale da fornire più
coppia possibile.
i

n fase di avanzamento, il sistema
ottimizza il pattinamento per
rispondere, al meglio, alle sollecitazioni
del guidatore.
Sabbia
Questa modalità autorizza
poco pattinamento su
entrambe le ruote motrici in
maniera simultanea per far
avanzare il veicolo e limitare i
rischi di insabbiamento.
s

ulla sabbia, non utilizzare le altre
modalità per evitare l'insabbiamento
del veicolo. Questa modalità è calibrata
per un basso livello di
pattinamento, basato
su diverse aderenze
abitualmente riscontrate su
strada.
d

opo ogni interruzione del contatto,
il sistema torna alla modalità E
s
C
automaticamente.
Questa modalità è adatta
solo alle condizioni particolari
incontrate all'avviamento o a
bassa velocità.
o

ltre i 50

km/h, il sistema
torna automaticamente in modalità
E
s
C.
sicurezza
siCuREZZa
5

98
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015

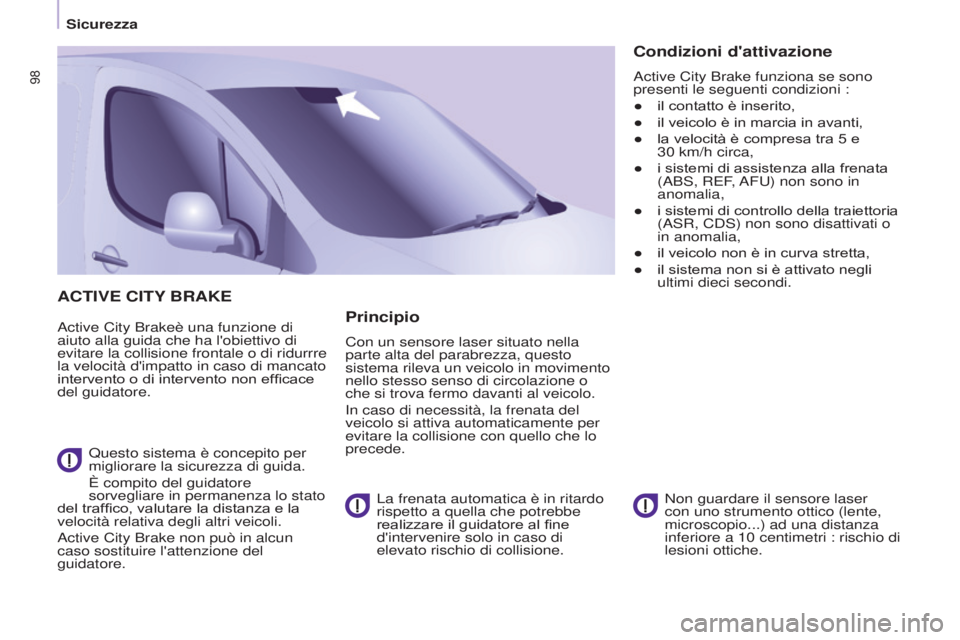

ACTIVE CITY BRAKE
active City Brakeè una funzione di
aiuto alla guida che ha l'obiettivo di
evitare la collisione frontale o di ridurrre
la velocità d'impatto in caso di mancato
intervento o di intervento non efficace
del guidatore.
Questo sistema è concepito per
migliorare la sicurezza di guida.
È compito del guidatore
sorvegliare in permanenza lo stato
del traffico, valutare la distanza e la
velocità relativa degli altri veicoli.
a

ctive City Brake non può in alcun
caso sostituire l'attenzione del
guidatore. Non guardare il sensore laser
con uno strumento ottico (lente,
microscopio...) ad una distanza
inferiore a 10
centimetri : rischio di
lesioni ottiche.Principio
Con un sensore laser situato nella
parte alta del parabrezza, questo
sistema rileva un veicolo in movimento
nello stesso senso di circolazione o
che si trova fermo davanti al veicolo.
i

n caso di necessità, la frenata del
veicolo si attiva automaticamente per
evitare la collisione con quello che lo
precede.
La frenata automatica è in ritardo
rispetto a quella che potrebbe
realizzare il guidatore al fine
d'intervenire solo in caso di
elevato rischio di collisione.
Condizioni d'attivazione
active City Brake funziona se sono
presenti le seguenti condizioni :
●

il contatto è inserito,
●


il veicolo è in marcia in avanti,
●


la velocità è compresa tra 5
e
30
km/h circa,
●

i sistemi di assistenza alla frenata
(

a B s , REF,
a
F u ) non sono in
anomalia,
●

i sistemi di controllo della traiettoria
(

as R, C ds ) non sono disattivati o
in anomalia,
●

il veicolo non è in curva stretta,
●


il sistema non si è attivato negli
ultimi dieci secondi.
sicurezza

99
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015

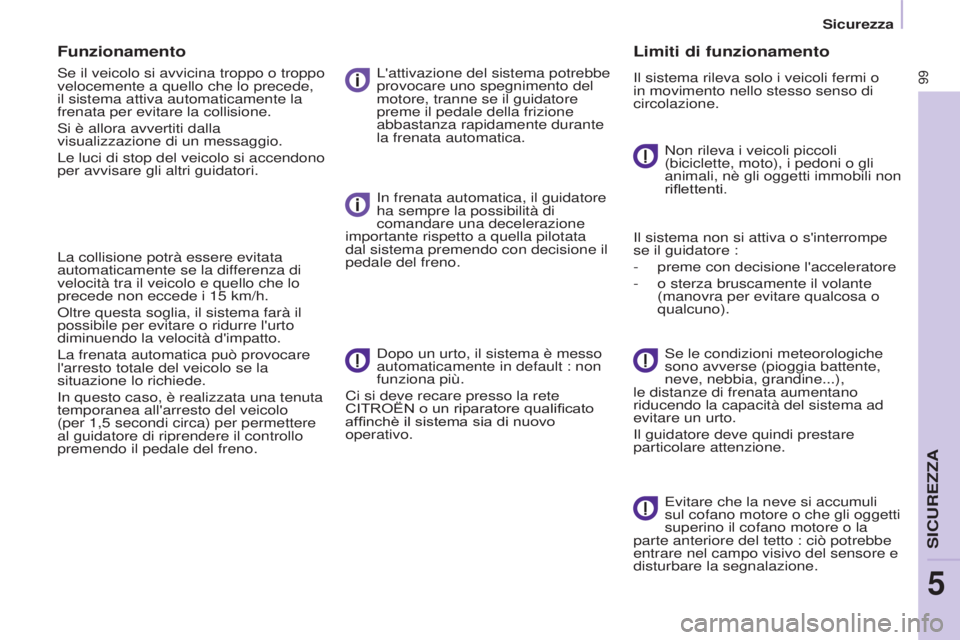

Funzionamento
se il veicolo si avvicina troppo o troppo
velocemente a quello che lo precede,
il sistema attiva automaticamente la
frenata per evitare la collisione.
s

i è allora avvertiti dalla
visualizzazione di un messaggio.
Le luci di stop del veicolo si accendono
per avvisare gli altri guidatori.
La collisione potrà essere evitata
automaticamente se la differenza di
velocità tra il veicolo e quello che lo
precede non eccede i 15
km/h.
o

ltre questa soglia, il sistema farà il
possibile per evitare o ridurre l'urto
diminuendo la velocità d'impatto.
La frenata automatica può provocare
l'arresto totale del veicolo se la
situazione lo richiede.
i

n questo caso, è realizzata una tenuta
temporanea all'arresto del veicolo
(per 1,5
secondi circa) per permettere
al guidatore di riprendere il controllo
premendo il pedale del freno. L'attivazione del sistema potrebbe
provocare uno spegnimento del
motore, tranne se il guidatore
preme il pedale della frizione
abbastanza rapidamente durante
la frenata automatica.
i

n frenata automatica, il guidatore
ha sempre la possibilità di
comandare una decelerazione
importante rispetto a quella pilotata
dal sistema premendo con decisione il
pedale del freno.
d

opo un urto, il sistema è messo
automaticamente in default : non
funziona più.
Ci si deve recare presso la rete
CITROËN o un riparatore qualificato
affinchè il sistema sia di nuovo
operativo.
Limiti di funzionamento
il sistema rileva solo i veicoli fermi o
in movimento nello stesso senso di
circolazione.
Non rileva i veicoli piccoli
(biciclette, moto), i pedoni o gli
animali, nè gli oggetti immobili non
riflettenti.
i

l sistema non si attiva o s'interrompe
se il guidatore :
-

preme con decisione l'acceleratore
-


o sterza bruscamente il volante
(manovra per evitare qualcosa o
qualcuno).
s

e le condizioni meteorologiche
sono avverse (pioggia battente,
neve, nebbia, grandine...),
le distanze di frenata aumentano
riducendo la capacità del sistema ad
evitare un urto.
i

l guidatore deve quindi prestare
particolare attenzione.
Evitare che la neve si accumuli
sul cofano motore o che gli oggetti
superino il cofano motore o la
parte anteriore del tetto : ciò potrebbe
entrare nel campo visivo del sensore e
disturbare la segnalazione.
sicurezza
siCuREZZa
5

100
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015
Disattivazione
La disattivazione del sistema si effettua
attraverso il menu di configurazione del
veicolo, accessibile a contatto inserito.
i
l suo stato è memorizzato
all'interruzione del contatto.
Quando il sistema è disattivato,
appare un messaggio ad ogni
nuovo utilizzo del veicolo per
segnarlo. Con il display monocromatico C
F

Premere il tasto
MENU per
accedere al menu generale.
F
s elezionare "Personalizzazione-
Configurazione".
F
s elezionare "Definire i parametri
veicolo".
F
s elezionare "Aiuto alla guida".
F
s elezionare "Frenata automatica
d'emergenza : OFF" o "Frenata
automatica d’emergenza : ON".
F

Premere i tasti "
7" o "8" per
spuntare o non la casella e attivare
o disattivare il sistema.
F

Premere i tasti "
5" o "6", poi il
tasto OK per selezionare la casella
"OK" e confermare o il tasto
Indietro per annullare. Con il tablet touch screen
F
Premere il tasto " MENU".
F s elezionare il menu " Guida ".
F

Nella pagina secondaria,
selezionare "

Parametri veicolo ".
F
s elezionare la tendina
" Assistenza alla guida ".
F
s puntare o meno la casella
" Frenata d'emergenza
automatica " per attivare o
disattivare il sistema.
F
Confermare.
sicurezza

101
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015

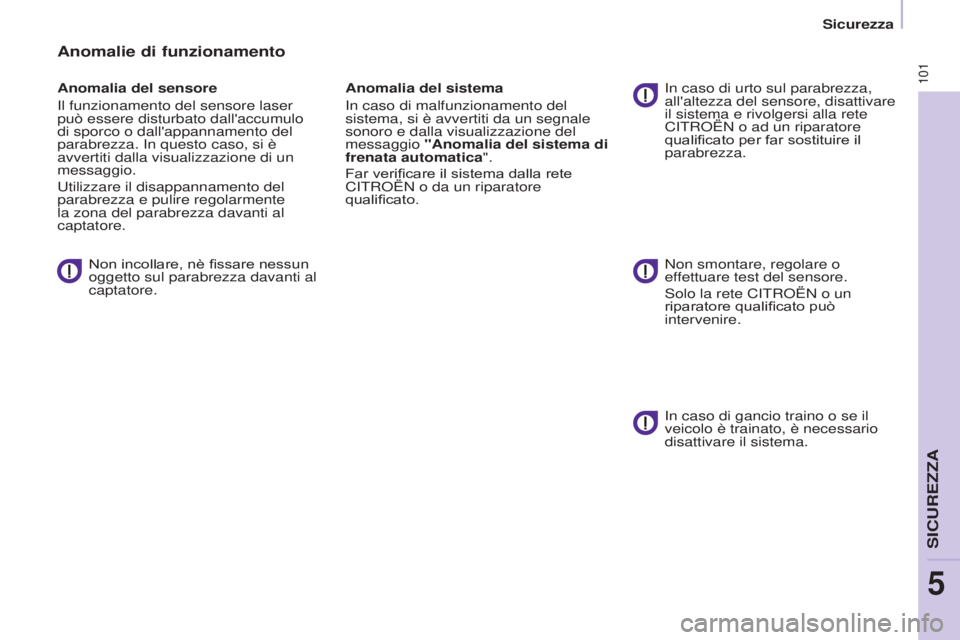

Anomalie di funzionamento
Anomalia del sensore
i
l funzionamento del sensore laser
può essere disturbato dall'accumulo
di sporco o dall'appannamento del
parabrezza.
i n questo caso, si è
avvertiti dalla visualizzazione di un
messaggio.
u

tilizzare il disappannamento del
parabrezza e pulire regolarmente
la zona del parabrezza davanti al
captatore.
Non incollare, nè fissare nessun
oggetto sul parabrezza davanti al
captatore. Anomalia del sistema
i

n caso di malfunzionamento del
sistema, si è avvertiti da un segnale
sonoro e dalla visualizzazione del
messaggio "Anomalia del sistema di
frenata automatica".
Far verificare il sistema dalla rete
C
i TR o ËN o da un riparatore
qualificato.i n caso di urto sul parabrezza,
all'altezza del sensore, disattivare
il sistema e rivolgersi alla rete
C
i TR o ËN o ad un riparatore
qualificato per far sostituire il
parabrezza.
Non smontare, regolare o
effettuare test del sensore.
s

olo la rete C i TR o ËN o un
riparatore qualificato può
intervenire.
i

n caso di gancio traino o se il
veicolo è trainato, è necessario
disattivare il sistema.
sicurezza
siCuREZZa
5

102
BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015BERLINGO-2-VU_IT_CHAP05_SECURITE_ED01-2015

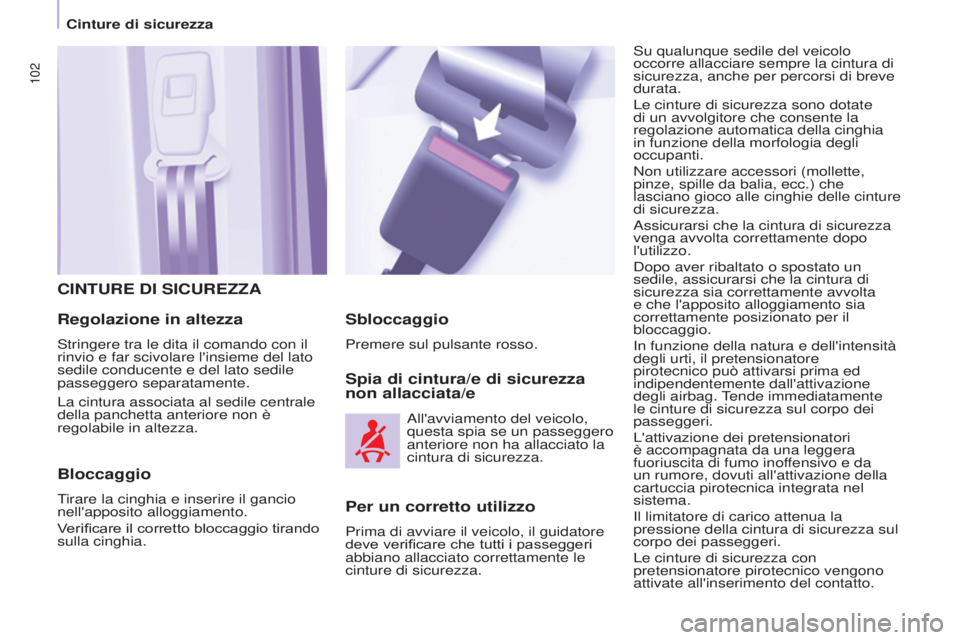

CINTURE DI SICUREZZA
Regolazione in altezza
stringere tra le dita il comando con il
rinvio e far scivolare l'insieme del lato
sedile conducente e del lato sedile
passeggero separatamente.
Bloccaggio
Tirare la cinghia e inserire il gancio
nell'apposito alloggiamento.
Verificare il corretto bloccaggio tirando
sulla cinghia.
Spia di cintura/e di sicurezza
non allacciata/e
su qualunque sedile del veicolo
occorre allacciare sempre la cintura di
sicurezza, anche per percorsi di breve
durata.
Le cinture di sicurezza sono dotate
di un avvolgitore che consente la
regolazione automatica della cinghia
in funzione della morfologia degli
occupanti.
Non utilizzare accessori (mollette,
pinze, spille
da balia, ecc.) che
lasciano gioco alle cinghie delle cinture
di sicurezza.
a

ssicurarsi che la cintura di sicurezza
venga avvolta correttamente dopo
l'utilizzo.
d

opo aver ribaltato o spostato un
sedile, assicurarsi che la cintura di
sicurezza sia correttamente avvolta
e che l'apposito alloggiamento sia
correttamente posizionato per il
bloccaggio.
i

n funzione della natura e dell'intensità
degli urti, il pretensionatore
pirotecnico può attivarsi prima ed
indipendentemente dall'attivazione
degli airbag. Tende immediatamente
le cinture di sicurezza sul corpo dei
passeggeri.
L'attivazione dei pretensionatori
è accompagnata da una leggera
fuoriuscita di fumo inoffensivo e da
un rumore, dovuti all'attivazione della
cartuccia pirotecnica integrata nel
sistema.
i

l limitatore di carico attenua la
pressione della cintura di sicurezza sul
corpo dei passeggeri.
Le cinture di sicurezza con
pretensionatore pirotecnico vengono
attivate all'inserimento del contatto.
Sbloccaggio
Premere sul pulsante rosso.
a

ll'avviamento del veicolo,
questa spia se un passeggero
anteriore non ha allacciato la
cintura di sicurezza.
Per un corretto utilizzo
Prima di avviare il veicolo, il guidatore
deve verificare che tutti i passeggeri
abbiano allacciato correttamente le
cinture di sicurezza.
La cintura associata al sedile centrale
della panchetta anteriore non è
regolabile in altezza.
Cinture di sicurezza
