2017 CITROEN BERLINGO ELECTRIC Libretti Di Uso E manutenzione (in Italian)

71
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

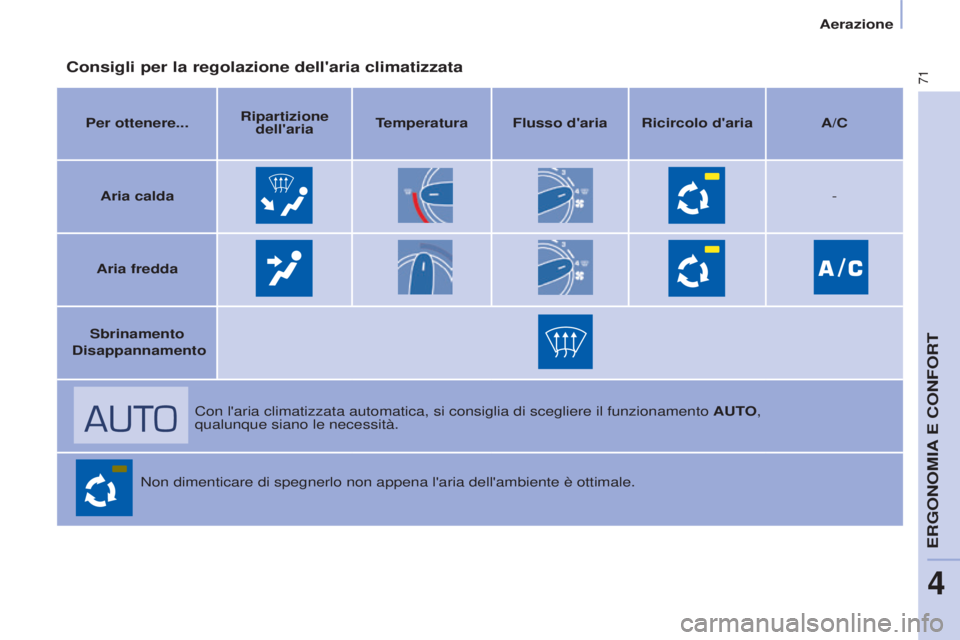

Consigli per la regolazione dell'aria climatizzata
Per ottenere...Ripartizione
dell'aria Temperatura Flusso d'aria Ricircolo d'aria A/C
Aria calda -
Aria fredda
Sbrinamento
Disappannamento
Con l'aria climatizzata automatica, si consiglia di scegliere il funzion\
amento AUTO,
qualunque siano le necessità.
Non dimenticare di spegnerlo non appena l'aria dell'ambiente è ottima\
le.
ERGoNoMia E CoNFoRT
4
aerazione

72
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

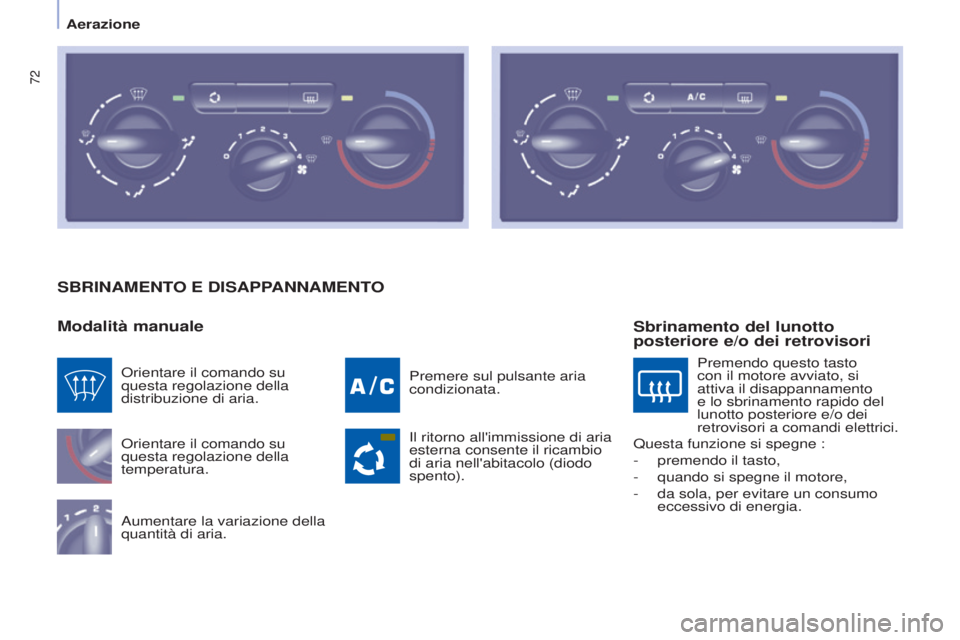

SBRINAMENTO E DISAPPANNAMENTO
Modalità manuale
orientare il comando su
questa regolazione della
temperatura.
a

umentare la variazione della
quantità di aria. Premere sul pulsante aria
condizionata.i
l ritorno all'immissione di aria
esterna consente il ricambio
di aria nell'abitacolo (diodo
spento).
o
rientare il comando su
questa regolazione della
distribuzione di aria.
Sbrinamento del lunotto
posteriore e/o dei retrovisori
Premendo questo tasto
con il motore avviato, si
attiva il disappannamento
e lo sbrinamento rapido del
lunotto posteriore e/o dei
retrovisori a comandi elettrici.
Questa funzione si spegne :
-

premendo il tasto,
-


quando si spegne il motore,
-


da sola, per evitare un consumo
eccessivo di energia.
aerazione

73
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

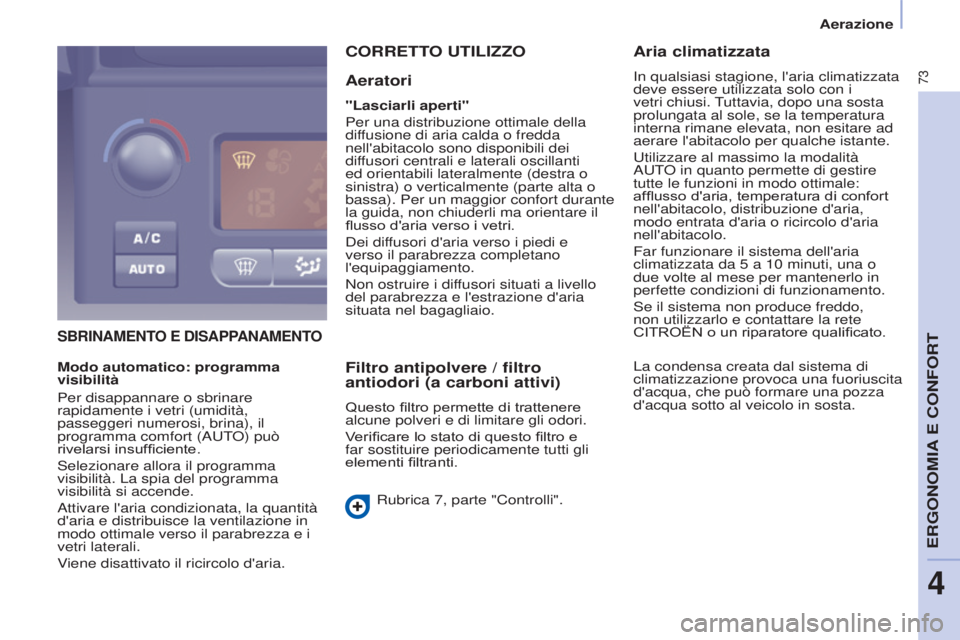

SBRINAMENTO E DISAPPANAMENTO
CORRETTO UTILIZZO
Aeratori
"Lasciarli aperti"
Per una distribuzione ottimale della
diffusione di aria calda o fredda
nell'abitacolo sono disponibili dei
diffusori centrali e laterali oscillanti
ed orientabili lateralmente (destra o
sinistra) o verticalmente (parte alta o
bassa). Per un maggior confort durante
la guida, non chiuderli ma orientare il
flusso d'aria verso i vetri.
d
ei diffusori d'aria verso i piedi e
verso il parabrezza completano
l'equipaggiamento.
Non ostruire i diffusori situati a livello
del parabrezza e l'estrazione d'aria
situata nel bagagliaio.
Filtro antipolvere / filtro
antiodori (a carboni attivi)
Questo filtro permette di trattenere
alcune polveri e di limitare gli odori.
Verificare lo stato di questo filtro e
far sostituire periodicamente tutti gli
elementi filtranti.
Rubrica 7, parte "Controlli".
Aria climatizzata
in qualsiasi stagione, l'aria climatizzata
deve essere utilizzata solo con i
vetri chiusi.
Tuttavia, dopo una sosta
prolungata al sole, se la temperatura
interna rimane elevata, non esitare ad
aerare l'abitacolo per qualche istante.
u

tilizzare al massimo la modalità
au

T
o
in quanto permette di gestire
tutte le funzioni in modo ottimale:
afflusso d'aria, temperatura di confort
nell'abitacolo, distribuzione d'aria,
modo entrata d'aria o ricircolo d'aria
nell'abitacolo.
Far funzionare il sistema dell'aria
climatizzata da 5
a 10 minuti, una o
due volte al mese per mantenerlo in
perfette condizioni di funzionamento.
s

e il sistema non produce freddo,
non utilizzarlo e contattare la rete
CITROËN o un riparatore qualificato.
Modo automatico: programma
visibilità
Per disappannare o sbrinare
rapidamente i vetri (umidità,
passeggeri numerosi, brina), il
programma comfort (
au
T
o

) può
rivelarsi insufficiente.
s

elezionare allora il programma
visibilità. La spia del programma
visibilità si accende.
a

ttivare l'aria condizionata, la quantità
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Viene disattivato il ricircolo d'aria. La condensa creata dal sistema di
climatizzazione provoca una fuoriuscita
d'acqua, che può formare una pozza
d'acqua sotto al veicolo in sosta.
ERGoNoMia E CoNFoRT
4
aerazione

74
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
SEDILI ANTERIORI
LongitudinaleAltezza del sedile (guidatore)
Per far salire il sedile, tirare il comando
verso l'alto, quindi sollevare il corpo dal
sedile.
Per far scendere il sedile, tirare il
comando verso l'alto, quindi spingere
la base del sedile.
Inclinazione dello schienale
Con la schiena appoggiata allo
schienale, azionare la leva in avanti e
regolare l'inclinazione desiderata.
a
lzare la barra e far scorrere il sedile in
avanti o indietro.i
n funzione della versione e della
configurazione del veicolo, si dispone
di vari tipi di sedili anteriori.
o

ssia :
-

un sedile conducente e un sedile
passeggero,
-


un sedile individuale conducente e
una panchetta di sedili modulare.
a seconda dei modelli, si hanno le
seguenti regolazioni :
sedili

75
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
Non guidare mai senza gli
appoggiatesta, che devono essere
in posizione e correttamente
regolati.
AppoggiagomitoComando dei sedili anteriori
riscaldati
ogni sedile individuale anteriore può
essere equipaggiato di un comando
situato sulla parte laterale del cuscino.
Con il sedile a panchetta 2+1, il
comando del sedile conducente
accende o spegne il cuscino riscaldato
del sedile laterale della panchetta di
sedili.
u

na pressione accende il
riscaldamento del cuscino.
u

na seconda pressione lo spegne.
SEDILE PASSEGGERO
Altezza dell'appoggiatesta
Lo schienale del sedile passeggero
individuale può essere ripiegato per
formare un tavolinetto scrittoio.
Questa posizione permette inoltre di
trasportare carichi lunghi.
Ripiegare lo schienale
Tirare la levetta in avanti e inclinare lo
schienale.
Per rimontarlo, bloccare
l'appoggiagomito in posizione verticale.
i

n presenza di una console centrale
e di un appoggiagomito, per ribaltare
il sedile passaggero in posizione
tavolinetto, rimuovere la console o
l'appoggiagomito.
Per alzare l'appoggiatesta, tirarlo verso
l'alto.
Per abbassarlo, premere il pulsantino
e spingere l'appoggiatesta verso il
basso.
La regolazione è corretta quando il
bordo superiore dell'appoggiatesta
è alla stessa altezza della parte
superiore della testa.
Per rimuoverlo, premere sul pulsante e
tirare l'appoggiatesta verso l'alto.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori rimanendo in
asse con lo schienale.
Per accedere alla posizione verticale,
alzare l'appoggiagomito fino a quando
si blocca.
a

bbassare l'appoggiagomito per
ricollocarlo nella posizione di utilizzo.
Per rimuoverlo, premere sul pulsante
di sbloccaggio a partire dalla
posizione verticale e allontanare
l'appoggiagomito.
Ricollocare lo schienale
Tirare la levetta in avanti e far risalire lo
schienale fino a quando si blocca.
ERGoNoMia E CoNFoRT
4
sedili

76
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

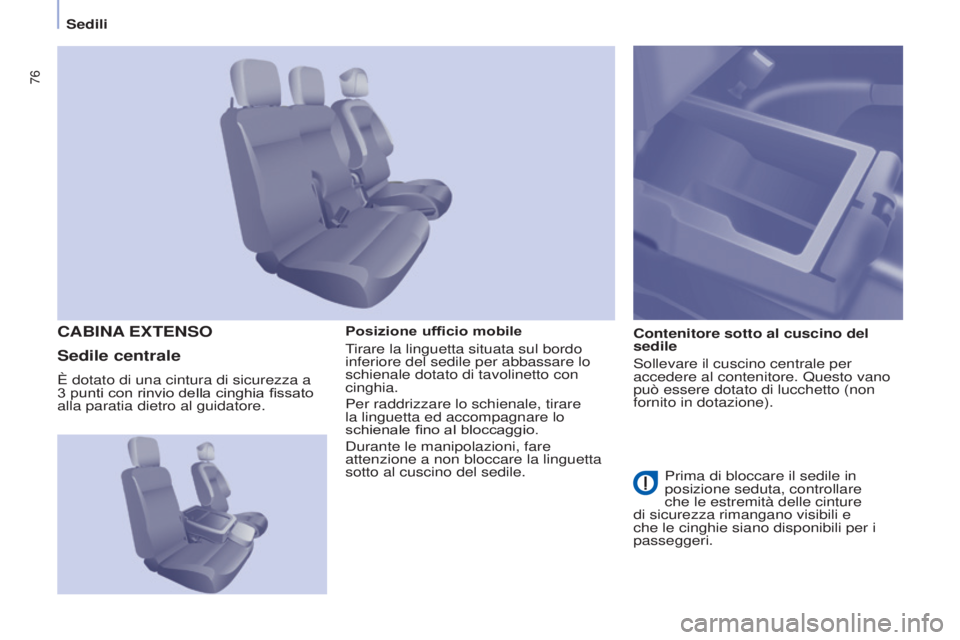

Posizione ufficio mobile
Tirare la linguetta situata sul bordo
inferiore del sedile per abbassare lo
schienale dotato di tavolinetto con
cinghia.
Per raddrizzare lo schienale, tirare
la linguetta ed accompagnare lo
schienale fino al bloccaggio.
d
urante le manipolazioni, fare
attenzione a non bloccare la linguetta
sotto al cuscino del sedile. Contenitore sotto al cuscino del
sedile
s

ollevare il cuscino centrale per
accedere al contenitore. Questo vano
può essere dotato di lucchetto (non
fornito in dotazione).CABINA Ex TENSO
Sedile centrale
Prima di bloccare il sedile in
posizione seduta, controllare
che le estremità delle cinture
di sicurezza rimangano visibili e
che le cinghie siano disponibili per i
passeggeri.
È dotato di una cintura di sicurezza a
3

punti con rinvio della cinghia fissato
alla paratia dietro al guidatore.
sedili

77
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
Posizione ripiegata
s
ollevare la levetta gialla situata
alla base del sedile per sbloccare e
collocare il sedile in posizione (cuscino
sollevato contro lo schienale) fino al
bloccaggio.
Questa posizione permette di
trasportare carichi alti nel vano cabina.
Per riposizionare il cuscino del sedile,
spingere la levetta gialla situata sotto
al cuscino, abbassare il sedile fino
al raggiungimento delle posizione
verticale e fino al bloccaggio sul

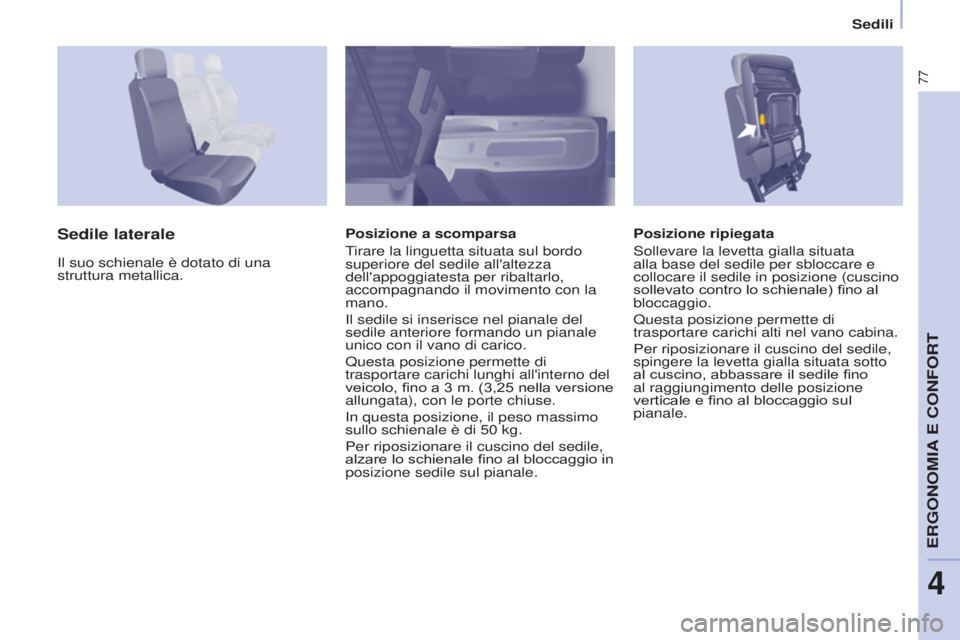

pianale.Sedile lateralePosizione a scomparsa
Tirare la linguetta situata sul bordo
superiore del sedile all'altezza
dell'appoggiatesta per ribaltarlo,
accompagnando il movimento con la
mano.
i

l sedile si inserisce nel pianale del
sedile anteriore formando un pianale
unico con il vano di carico.
Questa posizione permette di
trasportare carichi lunghi all'interno del
veicolo, fino a 3
m. (3,25 nella versione
allungata), con le porte chiuse.
i

n questa posizione, il peso massimo
sullo schienale è di 50
kg.
Per riposizionare il cuscino del sedile,
alzare lo schienale fino al bloccaggio in
posizione sedile sul pianale.
i

l suo schienale è dotato di una
struttura metallica.
ERGoNoMia E CoNFoRT
4
sedili

78
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

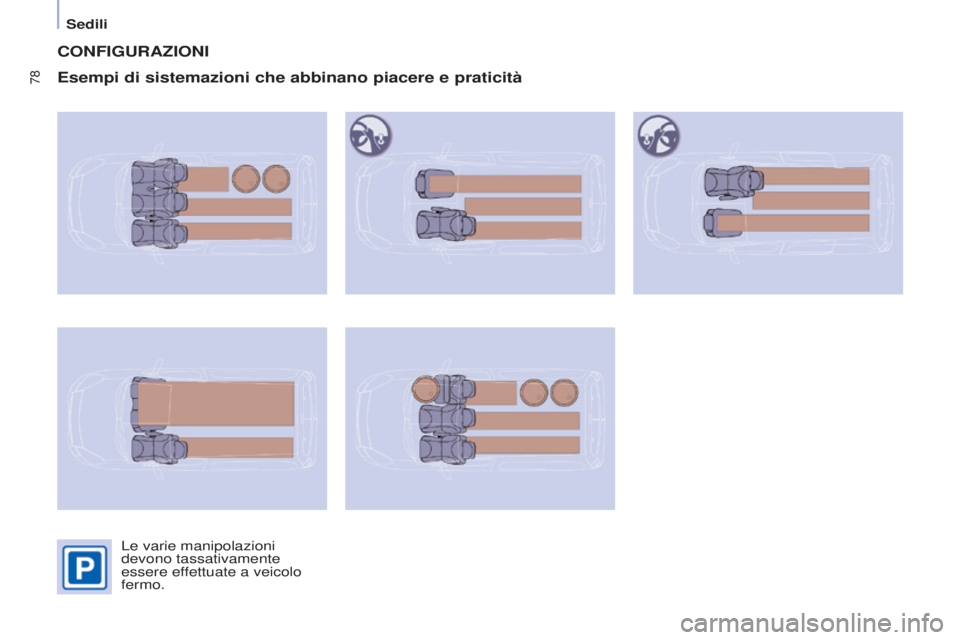

CONFIGURAZIONI
Esempi di sistemazioni che abbinano piacere e praticità
Le varie manipolazioni
devono tassativamente
essere effettuate a veicolo
fermo.
