2017 CITROEN BERLINGO ELECTRIC Libretti Di Uso E manutenzione (in Italian)

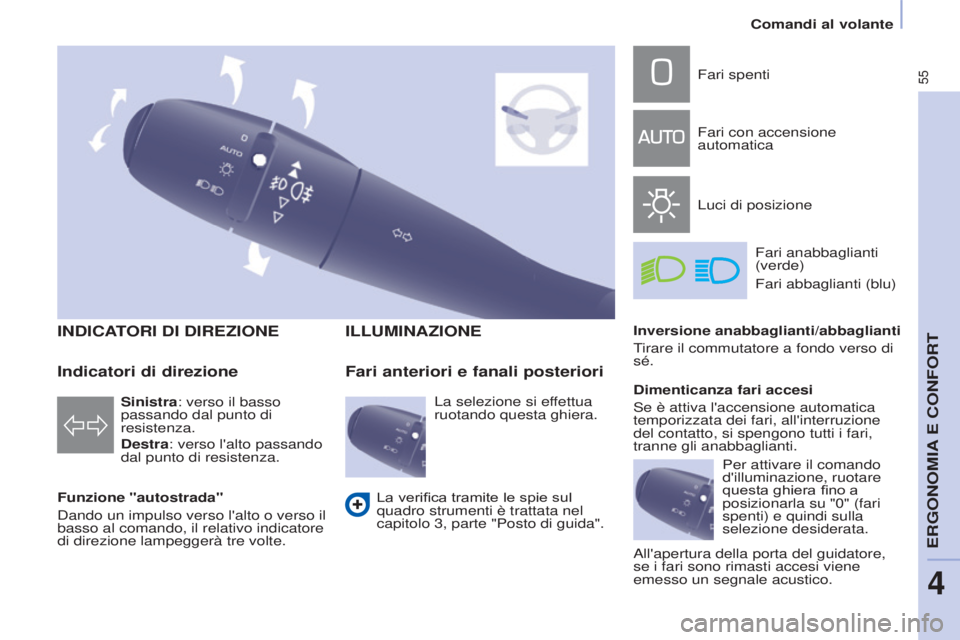

55
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
INDICATORI DI DIREZIONE
Funzione "autostrada"
d
ando un impulso verso l'alto o verso il
basso al comando, il relativo indicatore
di direzione lampeggerà tre volte.
ILLUMINAZIONE
Sinistra: verso il basso
passando dal punto di
resistenza.
Destra: verso l'alto passando
dal punto di resistenza.
Fari anteriori e fanali posteriori
Fari spenti
Fari con accensione
automatica
Luci di posizione
Fari anabbaglianti
(verde)
Fari abbaglianti (blu)
Inversione anabbaglianti/abbaglianti
Tirare il commutatore a fondo verso di
sé.
La verifica tramite le spie sul
quadro strumenti è trattata nel
capitolo 3, parte "Posto di guida".
Indicatori di direzione
La selezione si effettua
ruotando questa ghiera. Dimenticanza fari accesis
e è attiva l'accensione automatica
temporizzata dei fari, all'interruzione
del contatto, si spengono tutti i fari,
tranne gli anabbaglianti.
Per attivare il comando
d'illuminazione, ruotare
questa ghiera fino a
posizionarla su "0" (fari
spenti) e quindi sulla
selezione desiderata.
a

ll'apertura della porta del guidatore,
se i fari sono rimasti accesi viene
emesso un segnale acustico.
Comandi al volante
ERGoNoMia E CoNFoRT
4

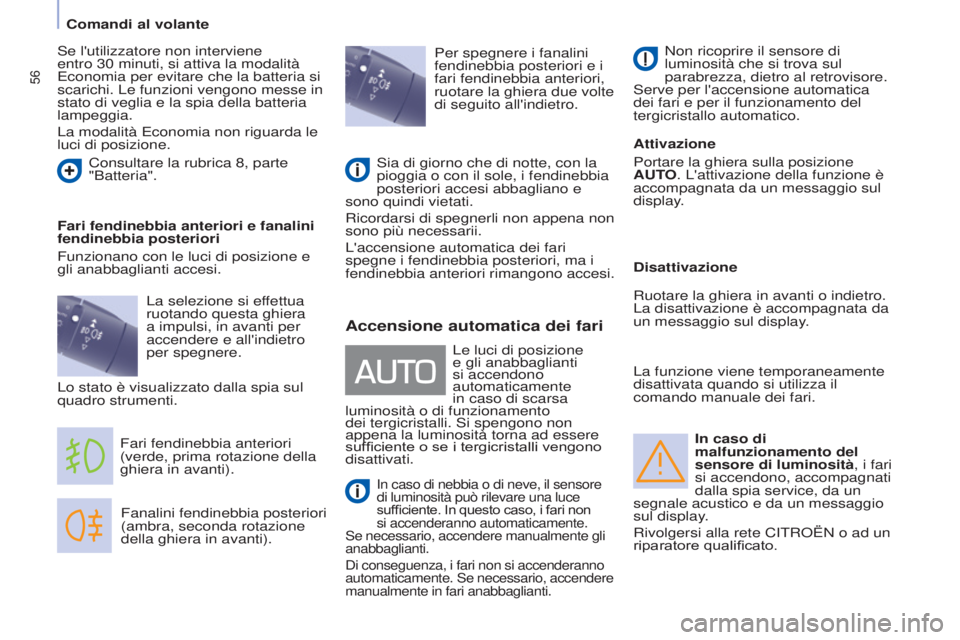

56
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
In caso di
malfunzionamento del
sensore di luminosità, i fari
si accendono, accompagnati
dalla spia service, da un
segnale acustico e da un messaggio
sul display.
Rivolgersi alla rete C
i TR o ËN o ad un
riparatore qualificato.
Fanalini fendinebbia posteriori
(ambra, seconda rotazione
della ghiera in avanti).
Fari fendinebbia anteriori
(verde, prima rotazione della
ghiera in avanti).
Fari fendinebbia anteriori e fanalini
fendinebbia posteriori
Funzionano con le luci di posizione e
gli anabbaglianti accesi.
Per spegnere i fanalini
fendinebbia posteriori e i
fari fendinebbia anteriori,
ruotare la ghiera due volte
di seguito all'indietro.
Accensione automatica dei fari
in caso di nebbia o di neve, il sensore
di luminosità può rilevare una luce
sufficiente. In questo caso, i fari non
si accenderanno automaticamente.
s

e necessario, accendere manualmente gli
anabbaglianti.
d

i conseguenza, i fari non si accenderanno
automaticamente.
s e necessario, accendere
manualmente in fari anabbaglianti.
Non ricoprire il sensore di
luminosità che si trova sul
parabrezza, dietro al retrovisore.
s

erve per l'accensione automatica
dei fari e per il funzionamento del
tergicristallo automatico.
Attivazione
Portare la ghiera sulla posizione
AUTO. L'attivazione della funzione è
accompagnata da un messaggio sul
display.
Le luci di posizione
e gli anabbaglianti
si accendono
automaticamente
in caso di scarsa
luminosità o di funzionamento
dei tergicristalli.
s
i spengono non
appena la luminosità torna ad essere
sufficiente o se i tergicristalli vengono
disattivati.s
e l'utilizzatore non interviene
entro 30

minuti, si attiva la modalità
Economia per evitare che la batteria si
scarichi. Le funzioni vengono messe in
stato di veglia e la spia della batteria
lampeggia.
La modalità Economia non riguarda le
luci di posizione.
Consultare la rubrica 8, parte
"Batteria".
La selezione si effettua
ruotando questa ghiera
a impulsi, in avanti per
accendere e all'indietro
per spegnere.
Lo stato è visualizzato dalla spia sul
quadro strumenti.
s

ia di giorno che di notte, con la
pioggia o con il sole, i fendinebbia
posteriori accesi abbagliano e
sono quindi vietati.
Ricordarsi di spegnerli non appena non
sono più necessarii.
L'accensione automatica dei fari
spegne i fendinebbia posteriori, ma i
fendinebbia anteriori rimangono accesi. Disattivazione
Ruotare la ghiera in avanti o indietro.
La disattivazione è accompagnata da
un messaggio sul display.
La funzione viene temporaneamente
disattivata quando si utilizza il
comando manuale dei fari.
Comandi al volante

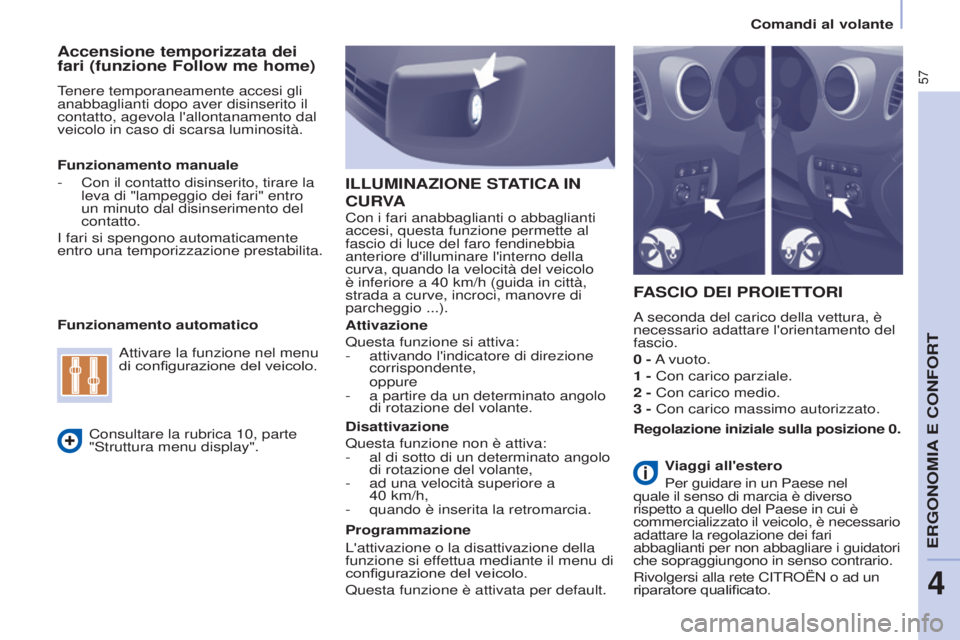

57
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
Accensione temporizzata dei
fari (funzione Follow me home)
Tenere temporaneamente accesi gli
anabbaglianti dopo aver disinserito il
contatto, agevola l'allontanamento dal
veicolo in caso di scarsa luminosità.
FASCIO DEI PROIETTORI
a seconda del carico della vettura, è
necessario adattare l'orientamento del
fascio.
0
- a

vuoto.
1
- Con carico parziale.
2
- Con carico medio.
3
- Con carico massimo autorizzato.
Funzionamento manuale
-

Con il contatto disinserito, tirare la
leva di "lampeggio dei fari" entro
un minuto dal disinserimento del
contatto.
i

fari si spengono automaticamente
entro una temporizzazione prestabilita.
Funzionamento automatico
Consultare la rubrica 10, parte
"
s
truttura menu display".
a

ttivare la funzione nel menu
di configurazione del veicolo.
Regolazione iniziale sulla posizione 0.
ILLUMINAZIONE STATICA IN
CUR

VA
Con i fari anabbaglianti o abbaglianti
accesi, questa funzione permette al
fascio di luce del faro fendinebbia
anteriore d'illuminare l'interno della
curva, quando la velocità del veicolo
è inferiore a 40
km/h (guida in città,
strada a curve, incroci, manovre di
parcheggio ...).
Attivazione
Questa funzione si attiva:
-

attivando l'indicatore di direzione
corrispondente,
oppure
-


a partire da un determinato angolo
di rotazione del volante.
Disattivazione
Questa funzione non è attiva:
-


al di sotto di un determinato angolo
di rotazione del volante,
-


ad una velocità superiore a
40

km/h,
-

quando è inserita la retromarcia.
Programmazione
L'attivazione o la disattivazione della
funzione si ef

fettua mediante il menu di
configurazione del veicolo.
Questa funzione è attivata per default. Viaggi all'estero
Per guidare in un Paese nel
quale il senso di marcia è diverso
rispetto a quello del Paese in cui è
commercializzato il veicolo, è necessario
adattare la regolazione dei fari
abbaglianti per non abbagliare i guidatori
che sopraggiungono in senso contrario.
Rivolgersi alla rete C
i TR o ËN o ad un
riparatore qualificato.
Comandi al volante
ERGoNoMia E CoNFoRT
4

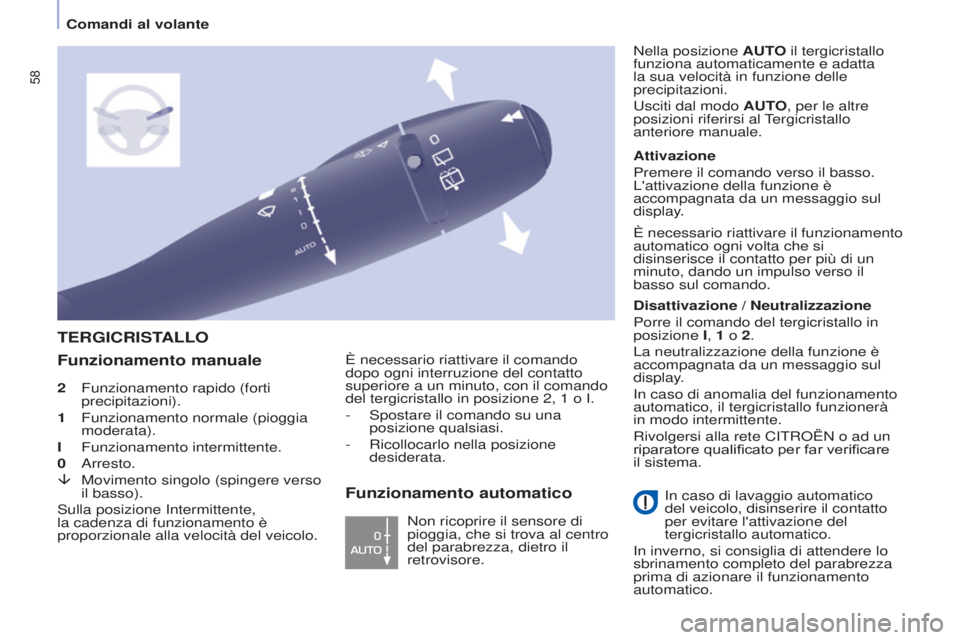

58
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
2 Funzionamento rapido (forti
precipitazioni).
1

Funzionamento normale (pioggia
moderata).
I


Funzionamento intermittente.
0

a rresto.
â

Movimento singolo (spingere verso
il basso).
s

ulla posizione i ntermittente,
la cadenza di funzionamento è
proporzionale alla velocità del veicolo.
TERGICRISTALLO
Funzionamento manualeÈ necessario riattivare il comando
dopo ogni interruzione del contatto
superiore a un minuto, con il comando
del tergicristallo in posizione 2, 1
o i .
-
s postare il comando su una
posizione qualsiasi.
-

Ricollocarlo nella posizione
desiderata. Non ricoprire il sensore di
pioggia, che si trova al centro
del parabrezza, dietro il
retrovisore. Attivazione
Premere il comando verso il basso.
L'attivazione della funzione è
accompagnata da un messaggio sul
display

.
Disattivazione / Neutralizzazione
Porre il comando del tergicristallo in
posizione I, 1 o 2.
La neutralizzazione della funzione è
accompagnata da un messaggio sul
display.
i

n caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà
in modo intermittente.
Rivolgersi alla rete C
i TR o ËN o ad un
riparatore qualificato per far verificare
il sistema. Nella posizione AUTO il tergicristallo
funziona automaticamente e adatta
la sua velocità in funzione delle
precipitazioni.
u
sciti dal modo AUTO, per le altre
posizioni riferirsi al Tergicristallo
anteriore manuale.
È necessario riattivare il funzionamento
automatico ogni volta che si
disinserisce il contatto per più di un
minuto, dando un impulso verso il
basso sul comando.
i

n caso di lavaggio automatico
del veicolo, disinserire il contatto
per evitare l'attivazione del
tergicristallo automatico.
i

n inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il funzionamento
automatico.
Funzionamento automatico
Comandi al volante

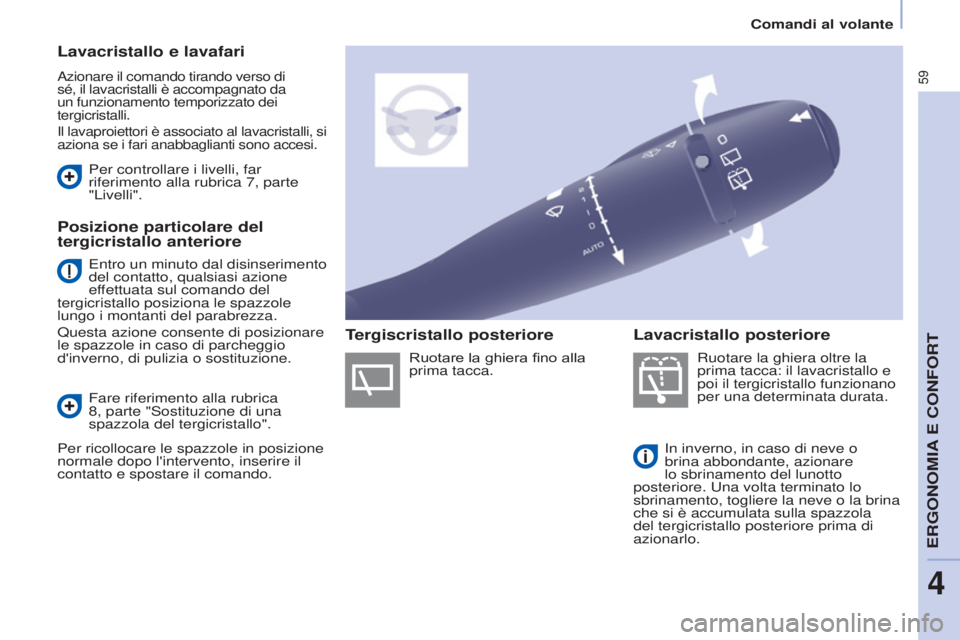

59
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
Lavacristallo e lavafari
azionare il comando tirando verso di
sé, il lavacristalli è accompagnato da
un funzionamento temporizzato dei
tergicristalli.
i

l lavaproiettori è associato al lavacristalli, si
aziona se i fari anabbaglianti sono accesi.
Ruotare la ghiera oltre la
prima tacca: il lavacristallo e
poi il tergicristallo funzionano
per una determinata durata.
i

n inverno, in caso di neve o
brina abbondante, azionare
lo sbrinamento del lunotto
posteriore.
u na volta terminato lo
sbrinamento, togliere la neve o la brina
che si è accumulata sulla spazzola
del tergicristallo posteriore prima di
azionarlo.
Per controllare i livelli, far
riferimento alla rubrica 7, parte
"Livelli".
Posizione particolare del
tergicristallo anteriore
Fare riferimento alla rubrica
8, parte "
s ostituzione di una
spazzola del tergicristallo".
Per ricollocare le spazzole in posizione
normale dopo l'intervento, inserire il
contatto e spostare il comando. Ruotare la ghiera fino alla
prima tacca.
Lavacristallo posteriore
Tergiscristallo posteriore
Entro un minuto dal disinserimento
del contatto, qualsiasi azione
effettuata sul comando del
tergicristallo posiziona le spazzole
lungo i montanti del parabrezza.
Questa azione consente di posizionare
le spazzole in caso di parcheggio
d'inverno, di pulizia o sostituzione.
Comandi al volante
ERGoNoMia E CoNFoRT
4

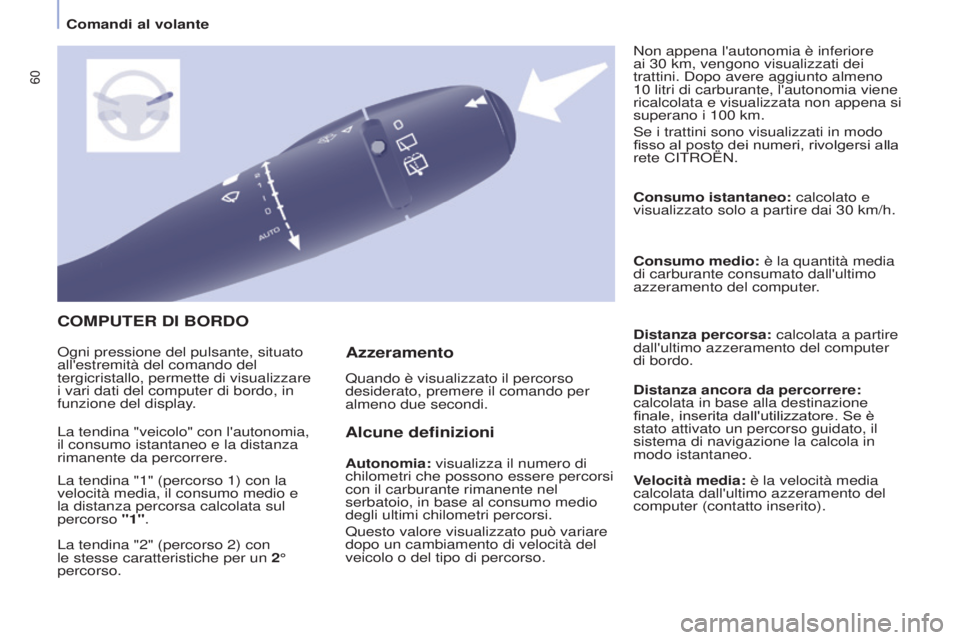

60
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015
COMPUTER DI BORDO
Alcune definizioni
Autonomia: visualizza il numero di
chilometri che possono essere percorsi
con il carburante rimanente nel
serbatoio, in base al consumo medio
degli ultimi chilometri percorsi.
Questo valore visualizzato può variare
dopo un cambiamento di velocità del
veicolo o del tipo di percorso.Consumo istantaneo: calcolato e
visualizzato solo a partire dai 30
km/h.
Consumo medio: è la quantità media
di carburante consumato dall'ultimo
azzeramento del computer.
Distanza percorsa: calcolata a partire
dall'ultimo azzeramento del computer
di bordo.
Distanza ancora da percorrere:
calcolata in base alla destinazione
finale, inserita dall'utilizzatore. Se è
stato attivato un percorso guidato, il
sistema di navigazione la calcola in
modo istantaneo.
Velocità media: è la velocità media
calcolata dall'ultimo azzeramento del
computer (contatto inserito).
o

gni pressione del pulsante, situato
all'estremità del comando del
tergicristallo, permette di visualizzare
i vari dati del computer di bordo, in
funzione del display. Quando è visualizzato il percorso
desiderato, premere il comando per
almeno due secondi.Non appena l'autonomia è inferiore
ai 30 km, vengono visualizzati dei
trattini. d opo avere aggiunto almeno
10 litri di carburante, l'autonomia viene
ricalcolata e visualizzata non appena si
superano i 100 km.
s

e i trattini sono visualizzati in modo
fisso al posto dei numeri, rivolgersi alla
rete C i TR o ËN.
La tendina "veicolo" con l'autonomia,
il consumo istantaneo e la distanza
rimanente da percorrere.
La tendina "1" (percorso 1) con la
velocità media, il consumo medio e
la distanza percorsa calcolata sul
percorso "1".
La tendina "2" (percorso 2) con
le stesse caratteristiche per un 2°
percorso.
Azzeramento
Comandi al volante

61
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

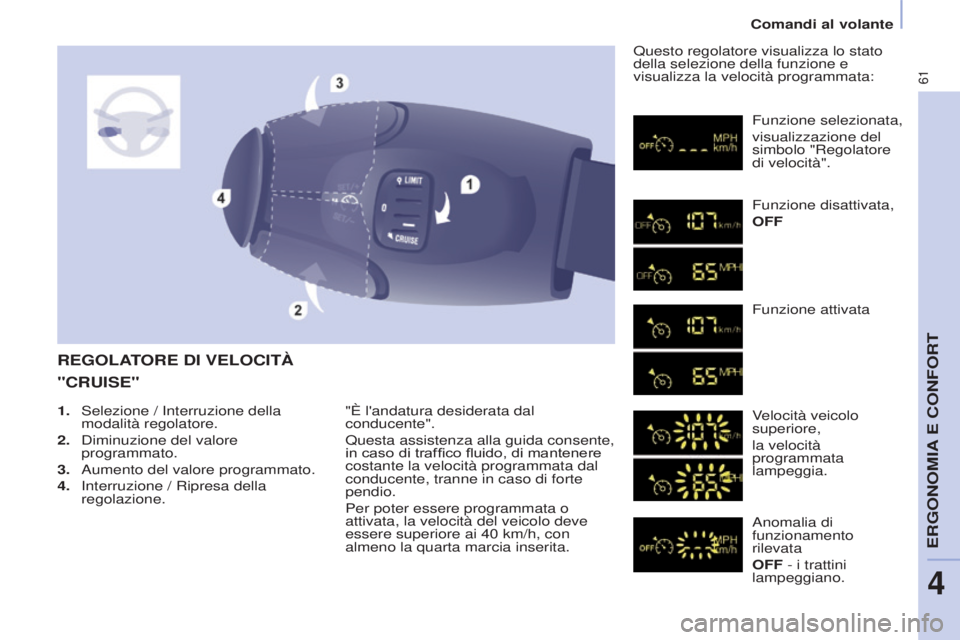

REGOLATORE DI VELOCITà
"CRUISE"
"È l'andatura desiderata dal
conducente".
Questa assistenza alla guida consente,
in caso di traffico fluido, di mantenere
costante la velocità programmata dal
conducente, tranne in caso di forte
pendio.
Per poter essere programmata o
attivata, la velocità del veicolo deve
essere superiore ai 40
km/h, con
almeno la quarta marcia inserita. Questo regolatore visualizza lo stato
della selezione della funzione e
visualizza la velocità programmata:
Funzione selezionata,
visualizzazione del
simbolo "Regolatore
di velocità".
Funzione disattivata,
OFF
Funzione attivata
Velocità veicolo
superiore,
la velocità
programmata
lampeggia.
a

nomalia di
funzionamento
rilevata
OFF - i trattini
lampeggiano.
1.
s
elezione /
i
nterruzione della
modalità regolatore.
2.
d
iminuzione del valore
programmato.
3.
a
umento del valore programmato.
4.
i
nterruzione / Ripresa della
regolazione.
Comandi al volante
ERGoNoMia E CoNFoRT
4

62
Berlingo-2-VU_it_Chap04_Ergonomie_ed01-2015

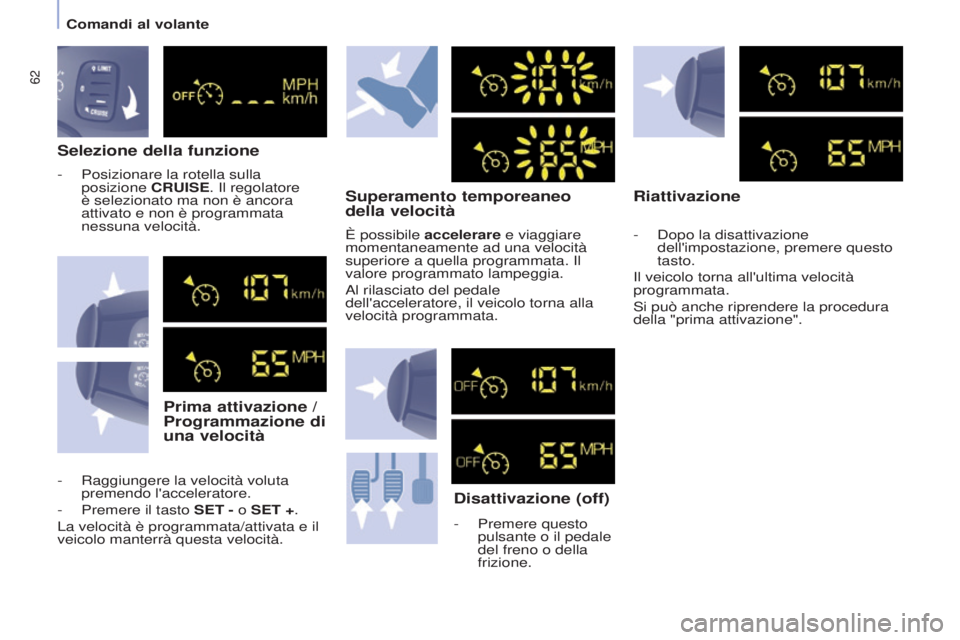

Selezione della funzionePrima attivazione /
Programmazione di
una velocità Superamento temporeaneo
della velocità
Disattivazione (off)
- Premere questo
pulsante o il pedale
del freno o della
frizione.
Riattivazione
- Raggiungere la velocità voluta
premendo l'acceleratore.
-

Premere il tasto
SET - o SET +.
La velocità è programmata/attivata e il
veicolo manterrà questa velocità. -
Posizionare la rotella sulla
posizione

CRUISE. i l regolatore
è selezionato ma non è ancora
attivato e non è programmata
nessuna velocità. È possibile accelerare e viaggiare
momentaneamente ad una velocità
superiore a quella programmata. i l
valore programmato lampeggia.
a
l rilasciato del pedale
dell'acceleratore, il veicolo torna alla
velocità programmata. - d opo la disattivazione
dell'impostazione, premere questo
tasto.
i
l veicolo torna all'ultima velocità
programmata.
s
i può anche riprendere la procedura
della "prima attivazione".
Comandi al volante
