2017 Acura ILX Manuel du propriétaire (in French)

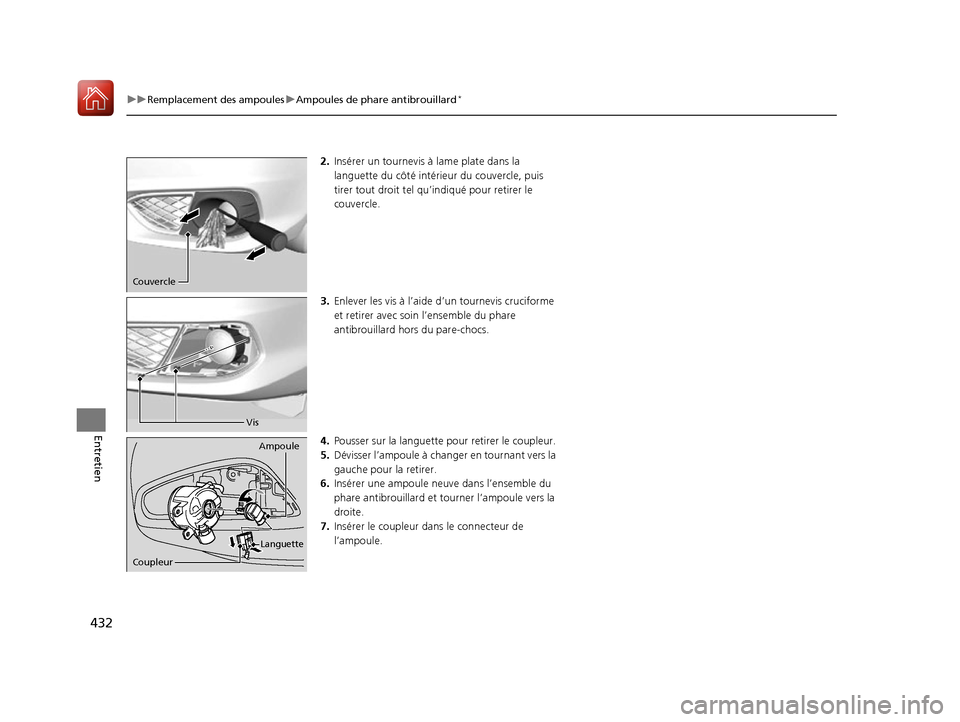

432
uuRemplacement des ampoules uAmpoules de phare antibrouillard*
Entretien
2. Insérer un tournevis à lame plate dans la
languette du côté intérieur du couvercle, puis
tirer tout droit tel qu’indiqué pour retirer le
couvercle.
3. Enlever les vis à l’aide d’un tournevis cruciforme
et retirer avec soin l’ensemble du phare
antibrouillard hors du pare-chocs.
4. Pousser sur la languette pour retirer le coupleur.
5. Dévisser l’ampoule à change r en tournant vers la
gauche pour la retirer.
6. Insérer une ampoule neuve dans l’ensemble du
phare antibrouillard et t ourner l’ampoule vers la
droite.
7. Insérer le coupleur da ns le connecteur de
l’ampoule.
Couvercle
Vis
Coupleur Ampoule
Languette
17 ACURA ILX-33TX6C400.book Page 432 Tuesday, April 5, 2016 10:29 AM

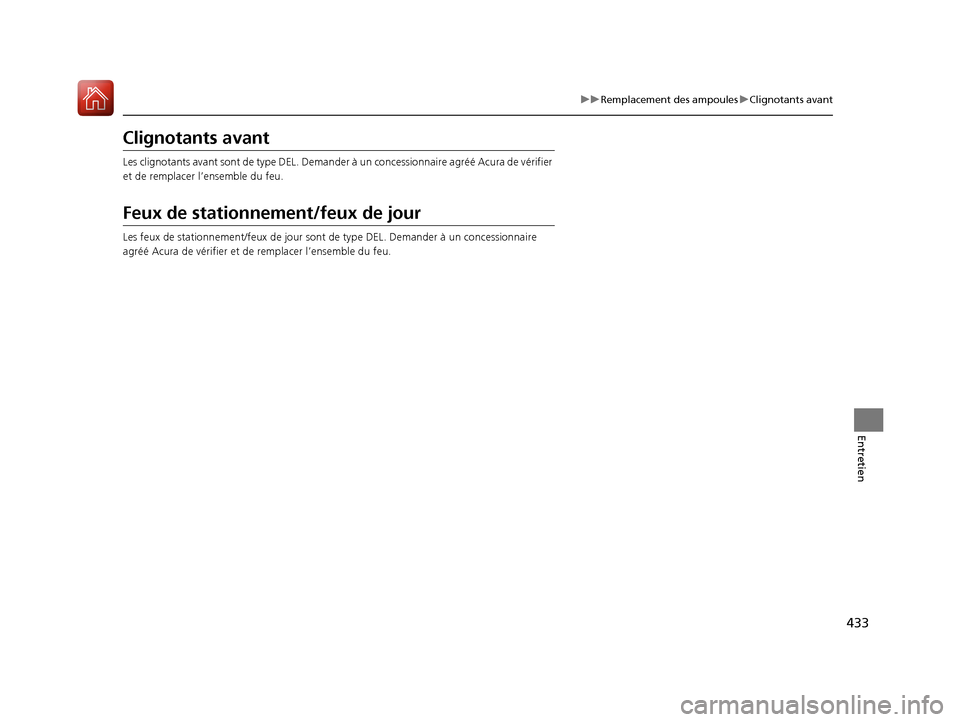

433
uuRemplacement des ampoules uClignotants avant
Entretien
Clignotants avant
Les clignotants avant sont de ty pe DEL. Demander à un concessionnaire agréé Acur a de vérifier
et de remplacer l’ensemble du feu.
Feux de stationne ment/feux de jour
Les feux de stationnement/feux de jour sont de type DEL. Demander à un concessionnaire
agréé Acura de vérifier et de remplacer l’ensemble du feu.
17 ACURA ILX-33TX6C400.book Page 433 Tuesday, April 5, 2016 10:29 AM

434
uuRemplacement des ampoules uAmpoules des feux de position latéraux avant
Entretien
Ampoules des feux de pos ition latéraux avant
Lors du remplacement, utiliser les ampoules suivantes.
1.Tourner le volant de di rection jusqu’au bout du
côté opposé au phare à remplacer.
Côté passager : Tourner le volant de direction
vers la gauche.
Côté conducteur : Tourner le volant de direction
vers la droite.
2. Retirer les agrafes de rete nue (A), (B) et les vis,
puis tirer l’aile intérieure vers l’arrière.
3. Pousser sur la languette pour retirer le coupleur.
Feu de position latéral avant : 3 CP
1Ampoules des feux de position latéraux avant
Insérer un tournevis à lame plate, soulever et retirer la
goupille centrale pour retirer l’agrafe.
Insérer l’agrafe de retenue avec la goupille centrale relevée,
puis pousser la goupille jusqu’ à ce qu’elle soit enfoncée à
plat.Agrafe de retenue (type A)
Pousser jusqu’à ce que
la goupille soit plate.
Vis
Aile
intérieure
Agrafe (B)
Agrafes (A)
Coupleur
Languette
17 ACURA ILX-33TX6C400.book Page 434 Tuesday, April 5, 2016 10:29 AM

435
uuRemplacement des ampoules uAmpoules des feux de position latéraux avant
Entretien
4. Tourner la douille vers la gauche et la retirer.
5. Enlever l’ampoule à changer et insérer une
nouvelle ampoule.
6. Insérer le coupleur da ns le connecteur de
l’ampoule.1 Ampoules des feux de position latéraux avant
Pour retirer l’agrafe de retenu e, insérer un tournevis à lame
plate puis soulever et retirer l’agrafe de retenue.
Insérer l’agrafe de retenue av ec la goupille relevée, puis
pousser la goupille jusqu’à ce qu’elle soit enfoncée à plat.Agrafe de retenue (type B)
Agrafe de retenue
Pousser jusqu’à ce
que la goupille soit
enfoncée à plat.
Ampoule Douille
17 ACURA ILX-33TX6C400.book Page 435 Tuesday, April 5, 2016 10:29 AM

436
uuRemplacement des ampoules uFeu de freinage, feu arrière et feux de position latéraux arrière
Entretien
Feu de freinage, feu arri ère et feux de position
latéraux arrière
Les feux de freinage, feux arrière et feux de position latéraux arrière sont de type à DEL.
Demander à un concessionnaire agréé Acura de vérifier et de remplacer l’ensemble du feu.
Ampoules des lampes de clignotants arrière
Lors du remplacement, utiliser les ampoules suivantes.
1.Pour retirer le couvercle, en soulever le bord à
l’aide d’un tourne vis à lame plate.
u Envelopper le tournevis à lame plate avec un
chiffon pour préven ir les égratignures.
2. Retirer les boulons de fixation.
3. Extraire l’ensemble de feu du montant arrière.
Clignotants arrière : 21 W (ambre)
Couvercle
Boulons
17 ACURA ILX-33TX6C400.book Page 436 Tuesday, April 5, 2016 10:29 AM

437
uuRemplacement des ampoules uAmpoules des lampes de clignotants arrière
Entretien
4. Tourner la douille vers la gauche et la retirer.
Retirer l’ampoule usée.
5. Insérer une n ouvelle ampoule.
6. Replacer l’ensemble de feu en le glissant sur le
guide de la carrosserie.
Douille
Ampoule
Guide
17 ACURA ILX-33TX6C400.book Page 437 Tuesday, April 5, 2016 10:29 AM

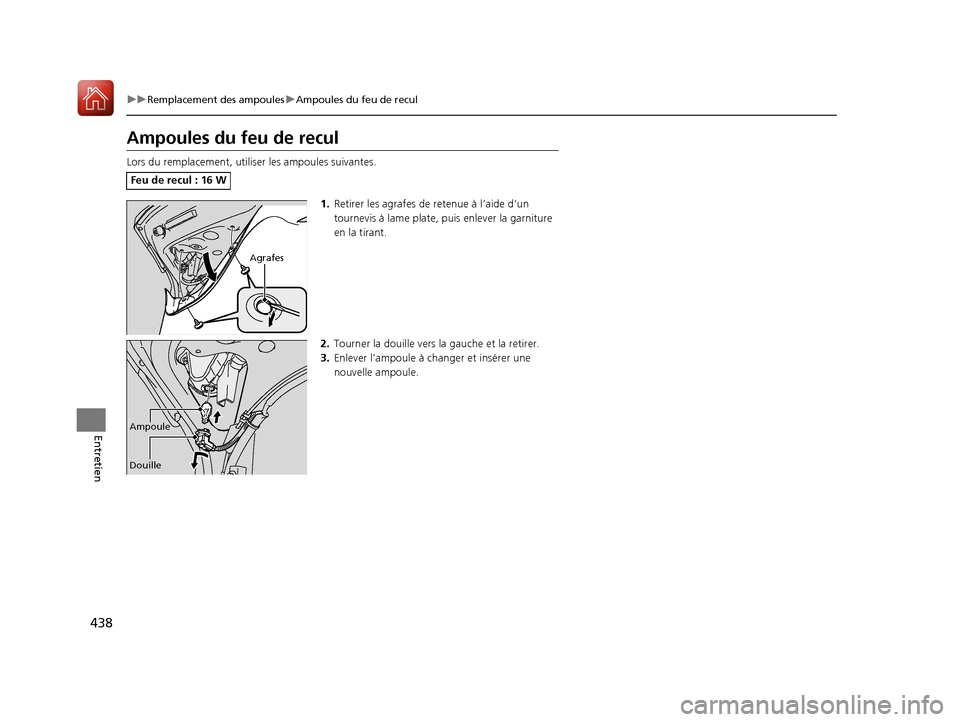

438
uuRemplacement des ampoules uAmpoules du feu de recul
Entretien
Ampoules du feu de recul
Lors du remplacement, util iser les ampoules suivantes.
1.Retirer les agrafes de retenue à l’aide d’un
tournevis à lame plate, puis enlever la garniture
en la tirant.
2. Tourner la douille vers la gauche et la retirer.
3. Enlever l’ampoule à changer et insérer une
nouvelle ampoule.
Feu de recul : 16 W
Agrafes
Douille Ampoule
17 ACURA ILX-33TX6C400.book Page 438 Tuesday, April 5, 2016 10:29 AM

439
uuRemplacement des ampoules uAmpoules de lampe de plaque d’immatriculation arrière
Entretien
Ampoules de lampe de plaque d’immatriculation
arrière
Lors du remplacement, utilis er les ampoules suivantes.
1.Enlever la vis au centre de la fixation à l’aide d’un
tournevis cruciforme.
2. Retirer les agrafes de retenue à l’aide d’un
tournevis à lame plate, puis enlever la garniture
en la tirant.
3. Retirer l’ensemble de lampe de plaque
d’immatriculation en serrant les onglets des deux
côtés de la douille.
4. Enlever l’ampoule usée et insérer une nouvelle
ampoule.
Feu de freinage surélevé
Le feu de freinage surélevé es t de type à DEL. Demander à un concessionnaire agréé Acura de
vérifier et de remplacer l’ensemble du feu.
Lampe de plaque d’immatriculation arrière : 5 W
Fixation
Doublure
Agrafe de retenue
Douille Ampoule
17 ACURA ILX-33TX6C400.book Page 439 Tuesday, April 5, 2016 10:29 AM
