2017 Abarth 500 Notice d'entretien (in French)

MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
143

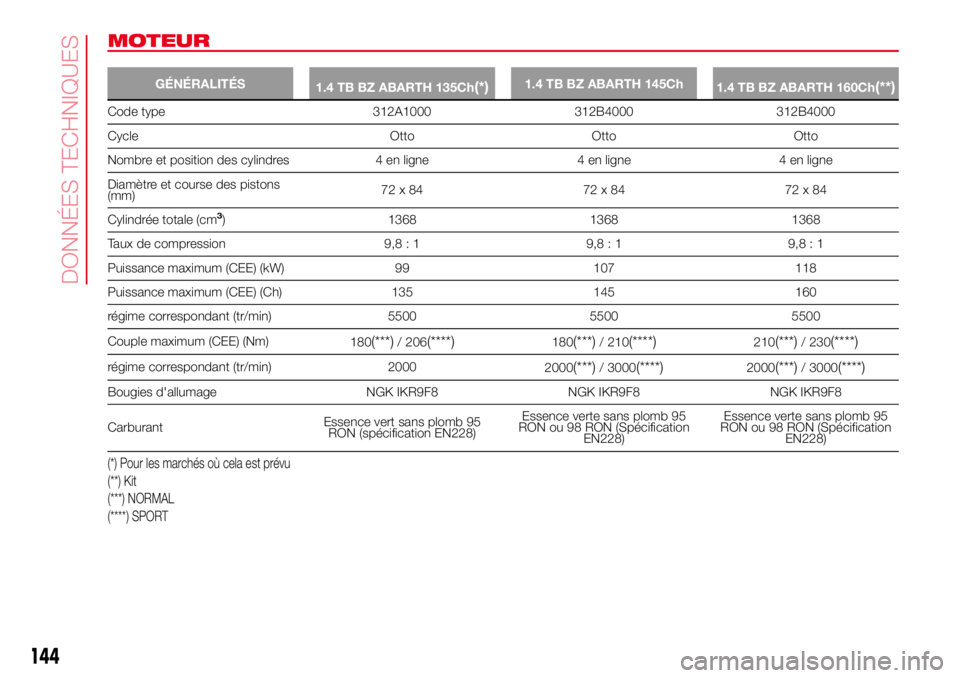

MOTEUR
GÉNÉRALITÉS
1.4 TB BZ ABARTH 135Ch(*)1.4 TB BZ ABARTH 145Ch
1.4 TB BZ ABARTH 160Ch(**)
Code type 312A1000 312B4000 312B4000
Cycle Otto Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons
(mm)72x84 72x84 72x84
Cylindrée totale (cm
3) 1368 1368 1368
Taux de compression 9,8 : 1 9,8 : 1 9,8 : 1
Puissance maximum (CEE) (kW) 99 107 118
Puissance maximum (CEE) (Ch) 135 145 160
régime correspondant (tr/min) 5500 5500 5500
Couple maximum (CEE) (Nm)
180
(***)/ 206(****)180(***)/ 210(****)210(***)/ 230(****)
régime correspondant (tr/min) 2000
2000(***)/ 3000(****)2000(***)/ 3000(****)
Bougies d'allumage NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
CarburantEssence vert sans plomb 95
RON (spécification EN228)Essence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)Essence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)
(*) Pour les marchés où cela est prévu
(**) Kit
(***) NORMAL
(****) SPORT
144
DONNÉES TECHNIQUES

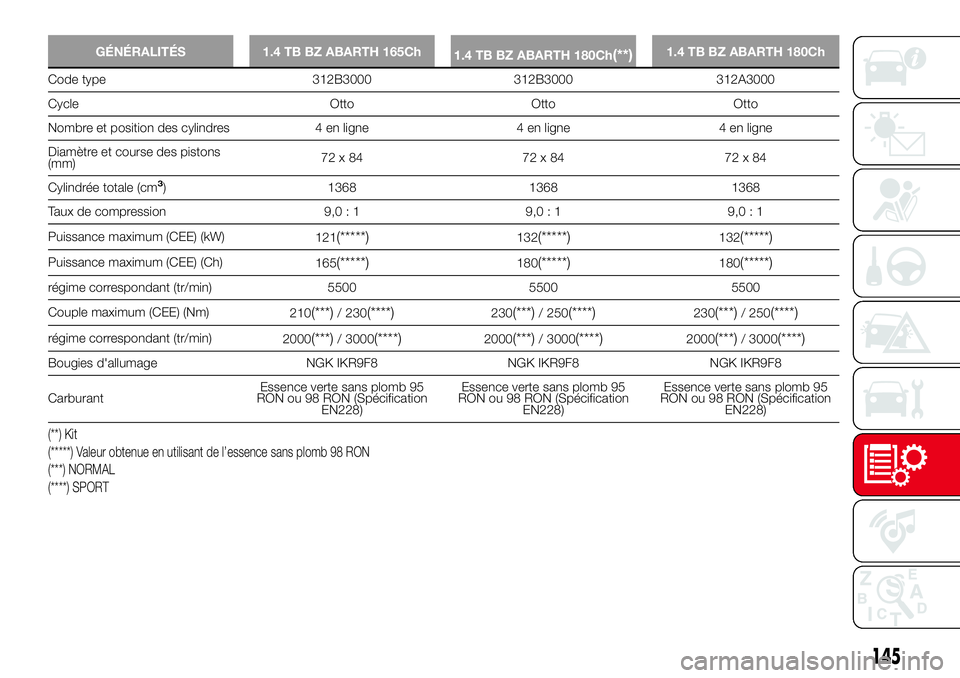

GÉNÉRALITÉS 1.4 TB BZ ABARTH 165Ch
1.4 TB BZ ABARTH 180Ch(**)1.4 TB BZ ABARTH 180Ch
Code type 312B3000 312B3000 312A3000
Cycle Otto Otto Otto
Nombre et position des cylindres 4 en ligne 4 en ligne 4 en ligne
Diamètre et course des pistons
(mm)72x84 72x84 72x84
Cylindrée totale (cm
3) 1368 1368 1368
Taux de compression 9,0 : 1 9,0 : 1 9,0 : 1
Puissance maximum (CEE) (kW)
121
(*****)132(*****)132(*****)
Puissance maximum (CEE) (Ch)
165(*****)180(*****)180(*****)
régime correspondant (tr/min) 5500 5500 5500
Couple maximum (CEE) (Nm)
210
(***)/ 230(****)230(***)/ 250(****)230(***)/ 250(****)
régime correspondant (tr/min)
2000(***)/ 3000(****)2000(***)/ 3000(****)2000(***)/ 3000(****)
Bougies d'allumage NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
CarburantEssence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)Essence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)Essence verte sans plomb 95
RON ou 98 RON (Spécification
EN228)
(**) Kit
(*****) Valeur obtenue en utilisant de l’essence sans plomb 98 RON
(***) NORMAL
(****) SPORT
145

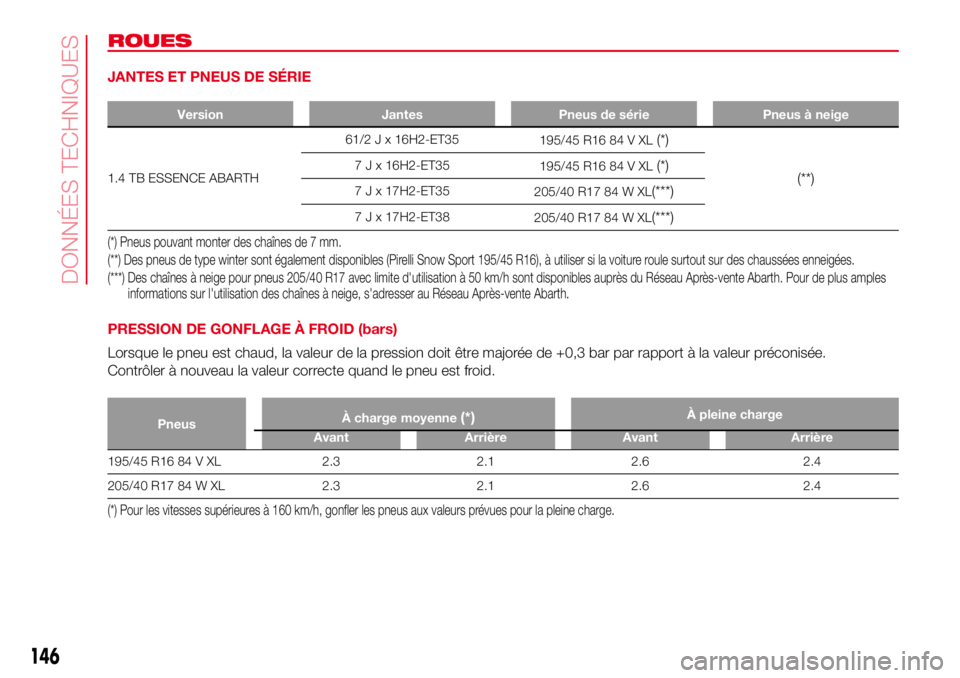

ROUES
JANTES ET PNEUS DE SÉRIE
Version Jantes Pneus de série Pneus à neige
1.4 TB ESSENCE ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) Pneus pouvant monter des chaînes de 7 mm.
(**) Des pneus de type winter sont également disponibles (Pirelli Snow Sport 195/45 R16), à utiliser si la voiture roule surtout sur des chaussées enneigées.
(***) Des chaînes à neige pour pneus 205/40 R17 avec limite d'utilisation à 50 km/h sont disponibles auprès du Réseau Après-vente Abarth. Pour de plus amples
informations sur l'utilisation des chaînes à neige, s'adresser au Réseau Après-vente Abarth.
PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être majorée de +0,3 bar par rapport à la valeur préconisée.
Contrôler à nouveau la valeur correcte quand le pneu est froid.
PneusÀ charge moyenne(*)À pleine charge
Avant Arrière Avant Arrière
195/45 R16 84 V XL 2.3 2.1 2.6 2.4
205/40 R17 84 W XL 2.3 2.1 2.6 2.4
(*) Pour les vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues pour la pleine charge.
146
DONNÉES TECHNIQUES

DIMENSIONS
Les dimensions sont exprimées en mm et se réfèrent à la voiture équipée de pneumatiques de série. La hauteur s'entend
voiture déchargée.
VOLUME DU COFFRECapacité voiture déchargée (norme VDA) = 185 dm
3
AB C D EFG I
3660 770 2300 590 14851415/1409(*)16271408/1402(*)
(*) Avec pneus 205/40 R17
118AB0A0292C
147

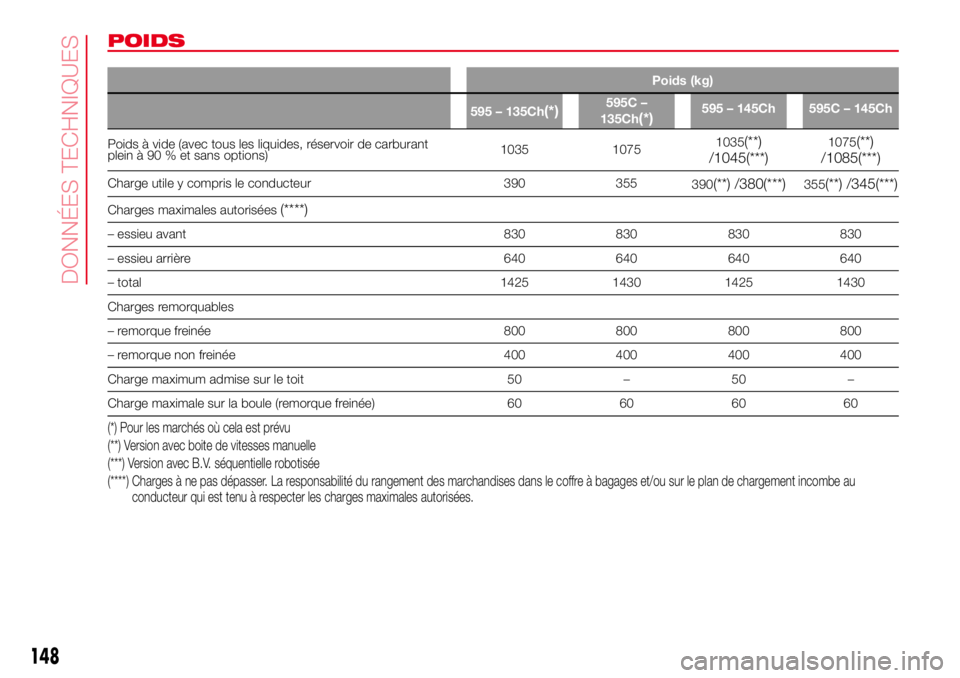

POIDS
Poids (kg)
595 – 135Ch
(*)595C –
135Ch
(*)595 – 145Ch 595C – 145Ch
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)1035 10751035(**)
/1045(***)1075(**)
/1085(***)
Charge utile y compris le conducteur 390 355
390(**) /380(***)355(**) /345(***)
Charges maximales autorisées(****)
– essieu avant 830 830 830 830
– essieu arrière 640 640 640 640
– total 1425 1430 1425 1430
Charges remorquables
– remorque freinée 800 800 800 800
– remorque non freinée 400 400 400 400
Charge maximum admise sur le toit 50 – 50 –
Charge maximale sur la boule (remorque freinée) 60 60 60 60
(*) Pour les marchés où cela est prévu
(**) Version avec boite de vitesses manuelle
(***) Version avec B.V. séquentielle robotisée
(****) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
148
DONNÉES TECHNIQUES

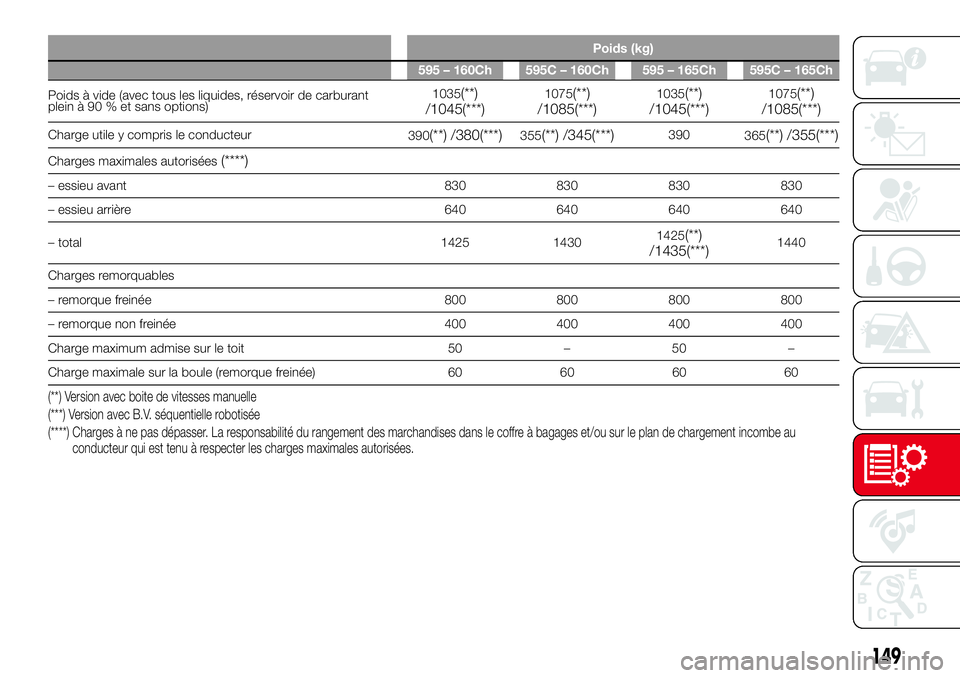

Poids (kg)
595 – 160Ch 595C – 160Ch 595 – 165Ch 595C – 165Ch
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)1035(**)
/1045(***)1075(**)
/1085(***)1035(**)
/1045(***)1075(**)
/1085(***)
Charge utile y compris le conducteur
390(**) /380(***)355(**) /345(***)390
365(**) /355(***)
Charges maximales autorisées(****)
– essieu avant 830 830 830 830
– essieu arrière 640 640 640 640
– total 1425 14301425
(**)
/1435(***)1440
Charges remorquables
– remorque freinée 800 800 800 800
– remorque non freinée 400 400 400 400
Charge maximum admise sur le toit 50 – 50 –
Charge maximale sur la boule (remorque freinée) 60 60 60 60
(**) Version avec boite de vitesses manuelle
(***) Version avec B.V. séquentielle robotisée
(****) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
149

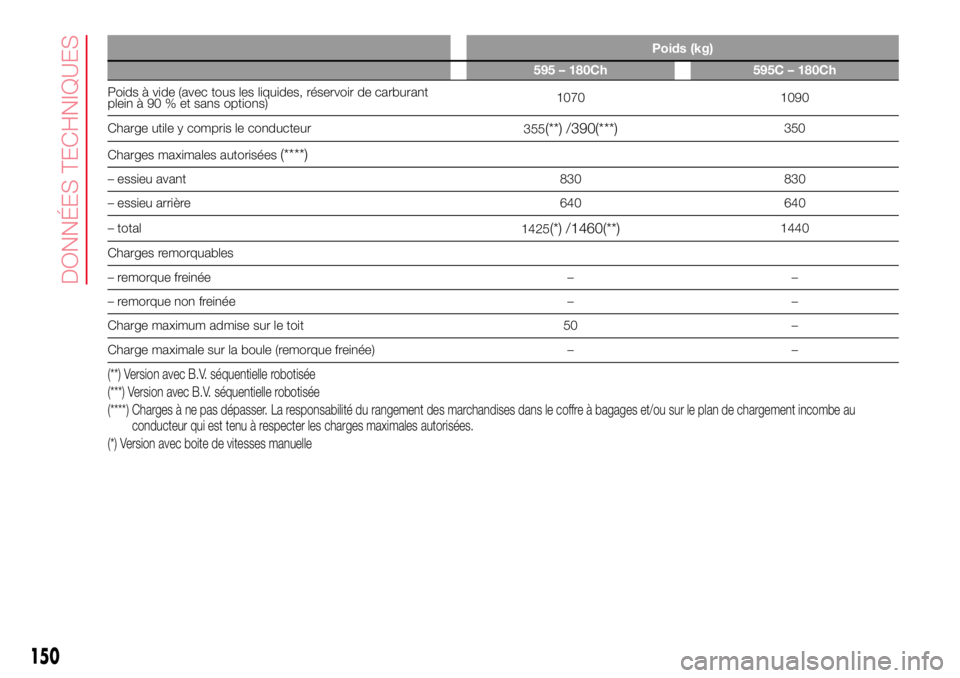

Poids (kg)
595 – 180Ch 595C – 180Ch
Poids à vide (avec tous les liquides, réservoir de carburant
plein à 90 % et sans options)1070 1090
Charge utile y compris le conducteur
355
(**) /390(***)350
Charges maximales autorisées
(****)
– essieu avant 830 830
– essieu arrière 640 640
– total
1425
(*) /1460(**)1440
Charges remorquables
– remorque freinée – –
– remorque non freinée – –
Charge maximum admise sur le toit 50 –
Charge maximale sur la boule (remorque freinée) – –
(**) Version avec B.V. séquentielle robotisée
(***) Version avec B.V. séquentielle robotisée
(****) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
(*) Version avec boite de vitesses manuelle
150
