2017 Abarth 500 Notice d'entretien (in French)

Activation/désactivation manuelle
L’ASR s'active automatiquement à
chaque démarrage du moteur. Lorsque
le véhicule roule, on peut désactiver
et ensuite réactiver l'ASR en appuyant
sur le bouton 1 fig. 49 (TTC). La
désactivation du système est signalée
par l'allumage de la LED sur le bouton,
et sur certaines versions, par l'affichage
d'un message à l'écran. Après la
désactivation de l'ASR pendant la
conduite, il est réinséré
automatiquement au démarrage suivant
de la voiture.
Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile de désactiver l’ASR : dans ces
conditions, le glissement des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
56) 57) 58) 59) 60) 61)
SYSTÈME PBA (Panic
Brake Assist)
Le système PBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.Cela peut aider à réduire les distances
de freinage : le système PBA vient donc
compléter le système ABS.
On obtient l'assistance maximale du
système PBA en appuyant très
rapidement sur la pédale de frein ; en
outre, pour bénéficier des avantages du
système, il est nécessaire d'appuyer
de manière continue sur la pédale
de frein pendant le freinage, en évitant
d'appuyer dessus par intermittence.
Maintenir la pression sur la pédale
de frein jusqu'à ce que le freinage ne
soit plus nécessaire.
Le système PBA se désactive quand la
pédale de frein est relâchée.
62) 63) 64) 65)
SYSTÈME TTC (Torque
Transfert Control)
Il fait partie intégrante du système ESC.
En optimisant le transfert du couple
moteur aux roues, ce système garantit
une conduite plus stable et sportive,
notamment à l’entrée d’un virage, qui
sera mieux négocié grâce à la réduction
du sous-virage.
Activation du système
Pour activer le système, appuyer sur le
bouton correspondant sur le tableau
de bord. 1 fig. 49. L'activation est
signalée par l'allumage de la LED sur le
bouton TTC.
ATTENTION
39)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée,
mais appuyer à fond sur la pédale sans
crainte ; il sera ainsi possible d'obtenir une
distance de freinage optimale compte
tenu des conditions de la chaussée.
40)Pour avoir le maximum d'efficacité du
système de freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages
trop brusques, répétés et prolongés.
41)Si l’ABS intervient, cela signifie que l’on
est sur le point d’atteindre la limite
d’adhérence entre les pneus et la
chaussée : il faut ralentir pour adapter la
marche.
42)Le système ABS ne peut pas modifier
les lois naturelles de la physique et ne
peut pas augmenter l'adhérence qui
dépend des conditions de la route.
1
1
49AB0A0226C
63

43)Le système ABS ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
44)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
45)Pour que le système ABS fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
46)Pendant l'utilisation éventuelle de la
roue galette (suivant version), le système
ABS continue de fonctionner. Ne pas
oublier cependant que la roue galette, dont
les dimensions sont inférieures à celles du
pneu de série, a une adhérence moindre
par rapport aux autres pneus.
47)L’ABS exploite au mieux l'adhérence
disponible, mais il ne peut pas l'augmenter
; il faut donc être très prudent sur les
chaussées glissantes, sans courir
de risques inutiles.
48)Pour que le système ESC fonctionne
correctement, il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.49)Pendant l'utilisation éventuelle de la
roue compacte de secours, le système
ESC continue de fonctionner. Ne pas
oublier cependant que la roue compacte
de secours, dont les dimensions sont
inférieures à celles du pneu de série, a une
adhérence moindre par rapport aux autres
pneus.
50)Les performances du système ESC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
51)Le système ESC ne peut pas modifier
les lois naturelles de la physique : il ne peut
donc pas augmenter l'adhérence qui
dépend des conditions de la route.
52)Le système ESC ne peut pas
empêcher les accidents, y compris ceux
dus à une vitesse excessive en virage,
à une conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
53)Les capacités du système ESC ne
doivent jamais être testées de manière
irresponsable et dangereuse, pouvant
mettre en danger la sécurité du conducteur
et celle des autres.
54)Le système HH n'est pas un frein de
stationnement, il ne faut donc pas quitter la
voiture sans avoir tiré le frein à main, éteint
le moteur et enclenché la première vitesse
afin d'arrêter la voiture en toute sécurité.55)Le système HH pourrait ne pas
s'activer dans certaines situations comme
sur de légères pentes (inférieuresà8%),
avec voiture chargée ou avec une
remorque accrochée (suivant version), ce
qui pourrait faire reculer légèrement la
voiture et augmenter le risque d'une
collision avec un autre véhicule ou un objet.
La responsabilité de la sécurité routière
incombe donc toujours, et dans tous les
cas, au conducteur.
56)Pour que le système ASR fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
57)Pendant l'utilisation éventuelle de la
roue galette (suivant version), le système
ASR continue de fonctionner. Ne pas
oublier cependant que la roue galette, dont
les dimensions sont inférieures à celles du
pneu de série, a une adhérence moindre
par rapport aux autres pneus.
58)Le système ASR ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
59)Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
60)Les capacités du système ASR ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
64
SÉCURITÉ

61)Les performances du système ASR ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
62)Le système PBA n'est pas en mesure
d'augmenter l'adhérence des pneus sur
la route au-delà des limites imposées
par les lois de la physique : il est
indispensable de toujours conduire avec
précaution en fonction des conditions
du manteau routier.
63)Le système PBA n'est pas en mesure
d'éviter des accidents, y compris ceux dus
à une vitesse excessive dans les virages,
à une conduite sur des surfaces faiblement
adhérentes ou bien à l'aquaplaning.
64)Le système PBA constitue une aide à
la conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite est
toujours confiée au conducteur.
65)Les capacités du système PBA ne
doivent jamais être testées de façon
irresponsable et dangereuse, susceptibles
de compromettre la sécurité du
conducteur, des autres occupants
présents à bord du véhicule et de tous les
autres usagers de la route.SYSTÈME iTPMS
(indirect Tyre
Pressure
Monitoring System)
(suivant modèle)
DESCRIPTION
La voiture peut être équipée d'un
système de contrôle de la pression des
pneus, appelé iTPMS (indirect Tyre
Pressure Monitoring System), en
mesure de contrôler l’état de gonflage
des pneus au moyen des capteurs
de vitesse de roue.
Pour accéder aux écrans ( fig. 50 - fig.
51) Système iTPMS, appuyer sur le
bouton TRIP.
L'écran fig. 51 apparaîtra uniquement
en cas d'un ou plusieurs pneus
dégonflés.
Pression correcte des pneus
Si la pression de tous les pneus
correspond à la valeur correcte, l'écran
de fig. 50 surgira alors.
Pression des pneus insuffisante
En cas d'un ou plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage du témoin
sur le combiné de bord.
Sur l'écran s'affichent les inscriptions
“KO” à côté de pneus fig. 51, doublé
d'un message d'avertissement.Si le système ne reconnaît pas la valeur
de pression d'un ou de plusieurs
pneus, les tirets«––»s'affichent à
l'écran
Ce signal s'affiche même en cas
d'extinction et de redémarrage du
moteur, jusqu'à l'exécution de la
procédure de RÉINITIALISATION.
50AB0A0123C
51AB0A0217C
65

PROCÉDURE DE
RÉINITIALISATION
Le système iTPMS requiert une phase
initiale d'“auto-apprentissage” (dont
la durée dépend du style de conduite et
des conditions de la route : la condition
optimale est la conduite en ligne droite
à 80 km/h pendant au moins 20 min) ;
elle débute par l'exécution de la
procédure de Réinitialisation.
La procédure de Réinitialisation doit
être effectuée :
à chaque modification de la pression
des pneus ;
lors du remplacement un seul pneu ;
lorsque les pneus sont tournés/
inversés ;
en cas de montage de la roue
compacte de secours.
Avant de procéder à la
RÉINITIALISATION, gonfler les pneus
aux valeurs nominales de pression
figurant dans le tableau des pressions
de gonflage (voir le paragraphe « Roues
» du chapitre « Caractéristiques
techniques »).
Si la procédure de RÉINITIALISATION
n'est pas effectuée, dans tous les
cas mentionnés ci-dessus, le témoin
peut donner des signaux erronés
concernant un ou plusieurs pneus.Pour effectuer la RÉINITIALISATION,
voiture à l'arrêt et clé de contact sur
MAR, agir sur le Menu de Configuration
(voir le paragraphe « Rubriques du
menu »).
Une fois que la procédure de
Réinitialisation a été effectuée, le
message “Réinitialisation enregistrée”
s'affichera à l'écran, indiquant que
l'“auto-apprentissage” a été lancé.
CONDITIONS DE
FONCTIONNEMENT
66),67),68),69),70),71)Le système est actif pour des vitesses
supérieures à 15 km/h.
Dans certaines situations, telles que
conduite sportive ou conditions
particulières de la chaussée (par ex.
verglas, neige, chemin de terre, etc.), le
signal peut retarder ou être partiel en
ce qui concerne la détection du
dégonflage d'un ou plusieurs pneus.
Dans des conditions particulières (par
ex. voiture chargée de manière
asymétrique sur un côté, pneu
endommagé ou usé, utilisation de la
roue compacte de secours, utilisation
de chaînes à neige, utilisation de pneus
différents sur les essieux), le système
pourrait fournir des signaux erronés ou
se désactiver temporairement.En cas de désactivation temporaire du
système, le témoin
clignotera
pendant 75 secondes environ et restera
ensuite allumé de manière fixe ; l'écran
affichera en même temps un message
d'avertissement.
Ce signal est également affiché suite à
l'extinction et au redémarrage suivant
du moteur, si les conditions correctes
de fonctionnement ne sont pas
rétablies.
En cas de signaux anormaux il est
recommandé d'effectuer la procédure
de RÉINITIALISATION. Si une fois la
RÉINITIALISATION effectuée les
signaux persistent, vérifier que les types
des pneus utilisés est le même sur les
quatre roues et que les pneus ne sont
pas endommagés ; en cas d'utilisation
de roue de secours type galette,
remonter dès que possible un pneu
normal ; enlever, si possible les chaînes
à neige ; vérifier que la répartition des
charges est symétrique et répéter la
procédure de RÉINITIALISATION en
roulant sur une route propre et
asphaltée. Si les signaux persistent,
s'adresser au Réseau Après-vente
Abarth.
66
SÉCURITÉ

ATTENTION
66)Si le système signale la chute de
pression d'un ou plusieurs pneus, il est
conseillé de toujours contrôler la pression
de tous les pneus.
67)Le système iTPMS n'exempte pas le
conducteur de l'obligation de contrôler
la pression des pneus tous les mois ; il ne
doit pas être considéré comme un système
de remplacement de l'entretien ou de
sécurité.
68)La pression des pneus doit être
contrôlée lorsque les pneus sont froids. Si,
pour n'importe quelle raison, on contrôle
la pression lorsque les pneus sont chauds,
ne pas réduire la pression même si elle
est supérieure à la valeur prévue, mais
répéter le contrôle quand les pneus seront
froids.
69)Le système iTPMS n'est pas en
mesure de signaler les chutes subites de
pression des pneus (par exemple en cas
d'explosion d'un pneu). Dans ce cas,
arrêter la voiture en freinant doucement
sans effectuer de braquage brusque.
70)Le système ne fournit qu'une
indication de basse pression des pneus : il
n'est pas en mesure de les gonfler.
71)Un gonflage insuffisant des pneus
augmente la consommation en carburant,
réduit la durée de la bande de roulement et
peut influer sur la capacité de conduire le
véhicule de façon sûre.
SYSTÈMES DE
PROTECTION DES
OCCUPANTS
L'un des plus importants équipements
de sécurité de la voiture est représenté
par les systèmes de
protection suivants:
ceintures de sécurité ;
système SBR (Seat Belt Reminder) ;
appuie-tête ;
systèmes de retenue des enfants ;
airbags frontaux et latéraux (suivant
version).
Faire très attention aux informations
fournies dans les pages suivantes. Il est
en effet fondamental que les systèmes
de protection soient utilisés de façon
correcte afin de garantir le maximum de
sécurité au conducteur et aux
passagers.
Pour la description du réglage des
appuie-tête, voir les indications fournies
au paragraphe « Appuie-tête » au
chapitre « Connaissance de la voiture ».
CEINTURES DE
SÉCURITÉ
UTILISATION DES
CEINTURES DE
SÉCURITÉ
Tous les sièges de la voiture sont dotés
de ceintures de sécurité à trois points
de fixation, avec enrouleur
correspondant.
Le conducteur doit toujours respecter
(et faire respecter par tous les
passagers) toutes les dispositions de loi
locales concernant l'obligation et le
mode d'emploi des ceintures de
sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
La ceinture doit être mise en tenant le
buste droit et appuyé contre le dossier.
Pour boucler les ceintures, saisir le
pêne 1 fig. 52 et l'insérer dans le boîtier
2 fig. 52 jusqu'à entendre un déclic.
Si pendant le déroulement de la
ceinture celle-ci se bloque, la laisser
s'enrouler légèrement pour dégager le
mécanisme, puis l'extraire de nouveau
en évitant des manœuvres brusques.
Pour déboucler les ceintures, appuyer
sur le bouton 3 fig. 52.
Accompagner la ceinture pendant
qu'elle s'enroule pour éviter tout
entortillement.
67

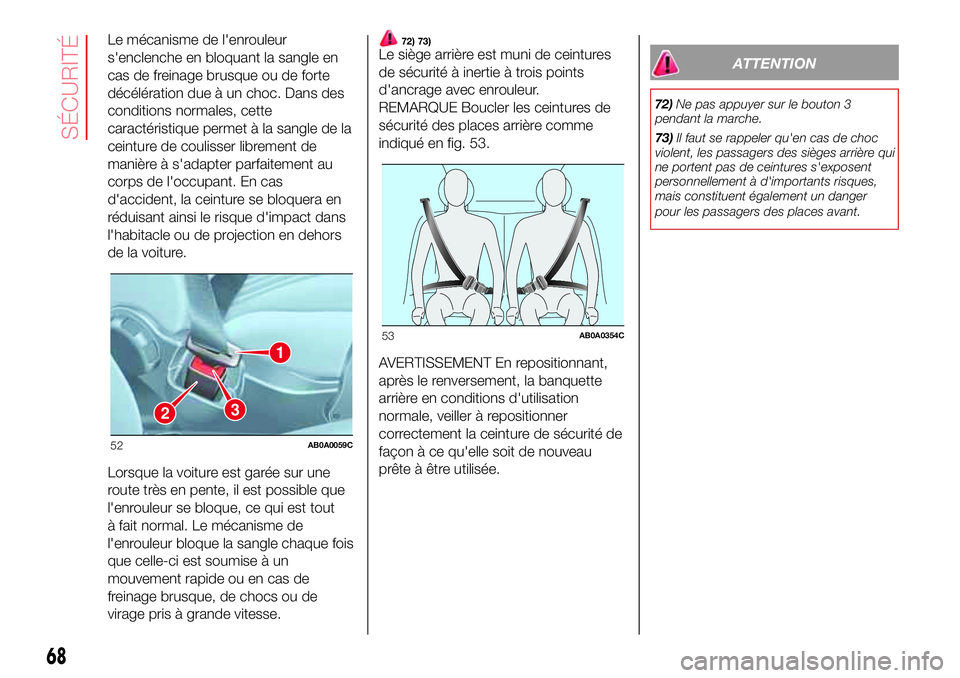

Le mécanisme de l'enrouleur
s'enclenche en bloquant la sangle en
cas de freinage brusque ou de forte
décélération due à un choc. Dans des
conditions normales, cette
caractéristique permet à la sangle de la
ceinture de coulisser librement de
manière à s'adapter parfaitement au
corps de l'occupant. En cas
d'accident, la ceinture se bloquera en
réduisant ainsi le risque d'impact dans
l'habitacle ou de projection en dehors
de la voiture.
Lorsque la voiture est garée sur une
route très en pente, il est possible que
l'enrouleur se bloque, ce qui est tout
à fait normal. Le mécanisme de
l'enrouleur bloque la sangle chaque fois
que celle-ci est soumise à un
mouvement rapide ou en cas de
freinage brusque, de chocs ou de
virage pris à grande vitesse.72) 73)Le siège arrière est muni de ceintures
de sécurité à inertie à trois points
d'ancrage avec enrouleur.
REMARQUE Boucler les ceintures de
sécurité des places arrière comme
indiqué en fig. 53.
AVERTISSEMENT En repositionnant,
après le renversement, la banquette
arrière en conditions d'utilisation
normale, veiller à repositionner
correctement la ceinture de sécurité de
façon à ce qu'elle soit de nouveau
prête à être utilisée.ATTENTION
72)Ne pas appuyer sur le bouton 3
pendant la marche.
73)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures s'exposent
personnellement à d'importants risques,
mais constituent également un danger
pour les passagers des places avant.
1
32
52AB0A0059C
53AB0A0354C
68
SÉCURITÉ

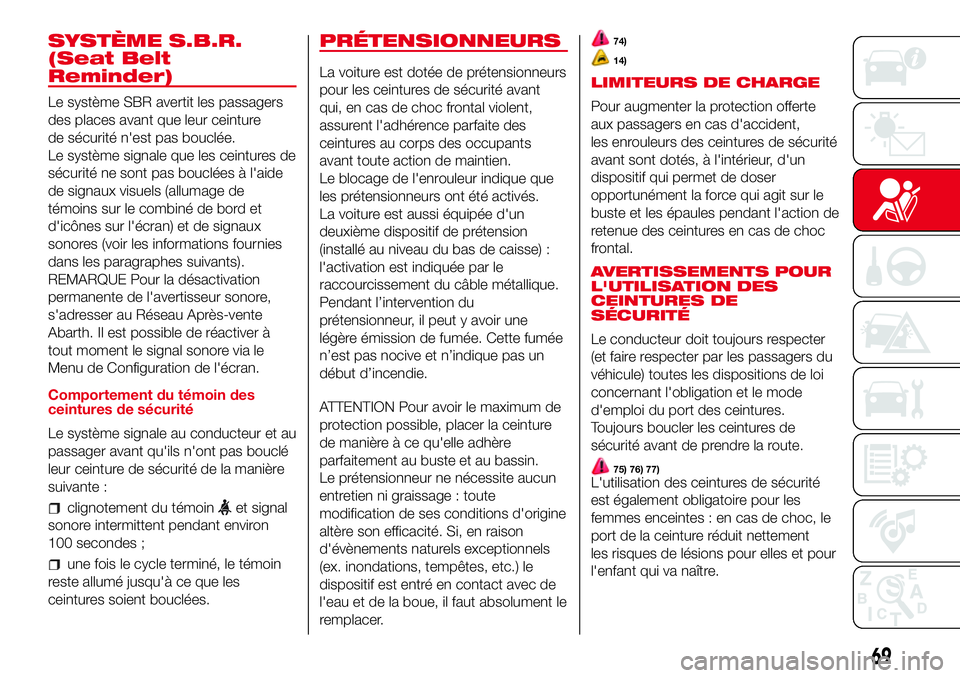

SYSTÈME S.B.R.
(Seat Belt
Reminder)
Le système SBR avertit les passagers
des places avant que leur ceinture
de sécurité n'est pas bouclée.
Le système signale que les ceintures de
sécurité ne sont pas bouclées à l'aide
de signaux visuels (allumage de
témoins sur le combiné de bord et
d'icônes sur l'écran) et de signaux
sonores (voir les informations fournies
dans les paragraphes suivants).
REMARQUE Pour la désactivation
permanente de l'avertisseur sonore,
s'adresser au Réseau Après-vente
Abarth. Il est possible de réactiver à
tout moment le signal sonore via le
Menu de Configuration de l'écran.
Comportement du témoin des
ceintures de sécurité
Le système signale au conducteur et au
passager avant qu'ils n'ont pas bouclé
leur ceinture de sécurité de la manière
suivante :
clignotement du témoinet signal
sonore intermittent pendant environ
100 secondes ;
une fois le cycle terminé, le témoin
reste allumé jusqu'à ce que les
ceintures soient bouclées.
PRÉTENSIONNEURS
La voiture est dotée de prétensionneurs
pour les ceintures de sécurité avant
qui, en cas de choc frontal violent,
assurent l'adhérence parfaite des
ceintures au corps des occupants
avant toute action de maintien.
Le blocage de l'enrouleur indique que
les prétensionneurs ont été activés.
La voiture est aussi équipée d'un
deuxième dispositif de prétension
(installé au niveau du bas de caisse) :
l'activation est indiquée par le
raccourcissement du câble métallique.
Pendant l’intervention du
prétensionneur, il peut y avoir une
légère émission de fumée. Cette fumée
n’est pas nocive et n’indique pas un
début d’incendie.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture
de manière à ce qu'elle adhère
parfaitement au buste et au bassin.
Le prétensionneur ne nécessite aucun
entretien ni graissage : toute
modification de ses conditions d'origine
altère son efficacité. Si, en raison
d'évènements naturels exceptionnels
(ex. inondations, tempêtes, etc.) le
dispositif est entré en contact avec de
l'eau et de la boue, il faut absolument le
remplacer.
74)
14)
LIMITEURS DE CHARGE
Pour augmenter la protection offerte
aux passagers en cas d'accident,
les enrouleurs des ceintures de sécurité
avant sont dotés, à l'intérieur, d'un
dispositif qui permet de doser
opportunément la force qui agit sur le
buste et les épaules pendant l'action de
retenue des ceintures en cas de choc
frontal.
AVERTISSEMENTS POUR
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
Le conducteur doit toujours respecter
(et faire respecter par les passagers du
véhicule) toutes les dispositions de loi
concernant l'obligation et le mode
d'emploi du port des ceintures.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
75) 76) 77)L'utilisation des ceintures de sécurité
est également obligatoire pour les
femmes enceintes : en cas de choc, le
port de la ceinture réduit nettement
les risques de lésions pour elles et pour
l'enfant qui va naître.
69

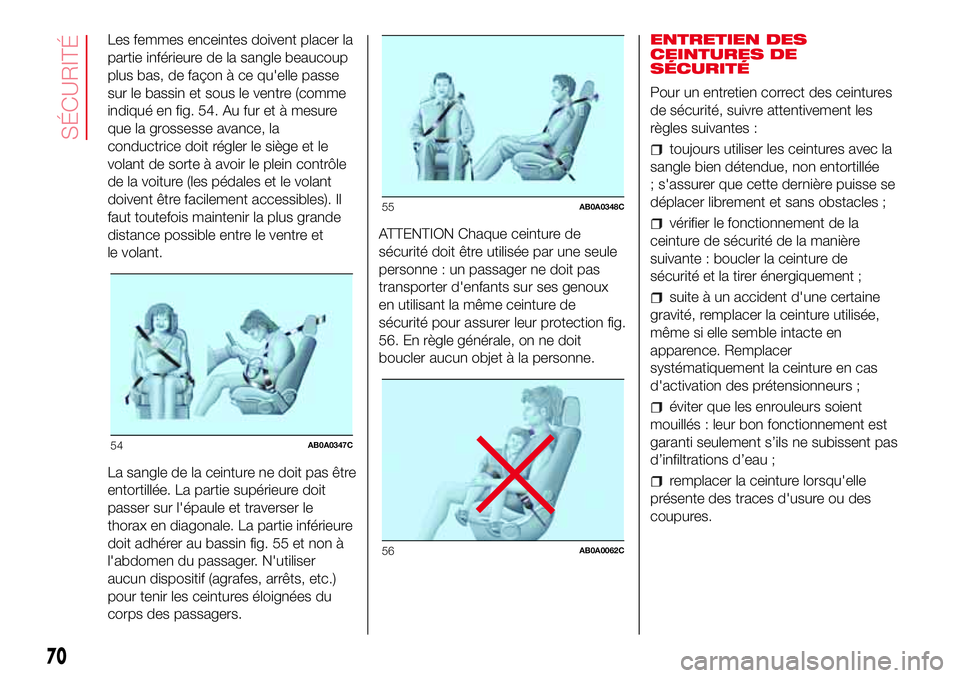

Les femmes enceintes doivent placer la
partie inférieure de la sangle beaucoup
plus bas, de façon à ce qu'elle passe
sur le bassin et sous le ventre (comme
indiqué en fig. 54. Au fur et à mesure
que la grossesse avance, la
conductrice doit régler le siège et le
volant de sorte à avoir le plein contrôle
de la voiture (les pédales et le volant
doivent être facilement accessibles). Il
faut toutefois maintenir la plus grande
distance possible entre le ventre et
le volant.
La sangle de la ceinture ne doit pas être
entortillée. La partie supérieure doit
passer sur l'épaule et traverser le
thorax en diagonale. La partie inférieure
doit adhérer au bassin fig. 55 et non à
l'abdomen du passager. N'utiliser
aucun dispositif (agrafes, arrêts, etc.)
pour tenir les ceintures éloignées du
corps des passagers.ATTENTION Chaque ceinture de
sécurité doit être utilisée par une seule
personne : un passager ne doit pas
transporter d'enfants sur ses genoux
en utilisant la même ceinture de
sécurité pour assurer leur protection fig.
56. En règle générale, on ne doit
boucler aucun objet à la personne.ENTRETIEN DES
CEINTURES DE
SÉCURITÉ
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les
règles suivantes :
toujours utiliser les ceintures avec la
sangle bien détendue, non entortillée
; s'assurer que cette dernière puisse se
déplacer librement et sans obstacles ;
vérifier le fonctionnement de la
ceinture de sécurité de la manière
suivante : boucler la ceinture de
sécurité et la tirer énergiquement ;
suite à un accident d'une certaine
gravité, remplacer la ceinture utilisée,
même si elle semble intacte en
apparence. Remplacer
systématiquement la ceinture en cas
d'activation des prétensionneurs ;
éviter que les enrouleurs soient
mouillés : leur bon fonctionnement est
garanti seulement s’ils ne subissent pas
d’infiltrations d’eau ;
remplacer la ceinture lorsqu'elle
présente des traces d'usure ou des
coupures.
54AB0A0347C
55AB0A0348C
56AB0A0062C
70
SÉCURITÉ
