2017 Abarth 500 Notice d'entretien (in French)

ATTENTION
21)Pour le bon fonctionnement du
système, il est fondamental de toujours
éliminer la boue, la saleté, la neige ou
le givre des capteurs. Pendant le
nettoyage des capteurs, veiller surtout à ne
pas les rayer ou les endommager ; éviter
d'utiliser des chiffons secs, rêches ou
durs. Les capteurs doivent être lavés à
l'eau claire, en ajoutant éventuellement du
shampooing pour auto. Dans les stations
de lavage qui utilisent des hydro-
nettoyeurs à jet de vapeur ou à haute
pression, nettoyer rapidement les capteurs
en tenant le gicleur à plus de 10 cm de
distance.
22)Pour les éventuelles interventions sur le
pare-chocs dans la zone des capteurs,
s'adresser exclusivement au Réseau
Après-vente Abarth. Toute intervention sur
le pare-chocs effectuée de façon
incorrecte pourrait en effet compromettre
le fonctionnement des capteurs de
stationnement.
ATTENTION
115)La responsabilité de la manœuvre de
stationnement et des autres manœuvres
dangereuses est toujours confiée au
conducteur. Lorsque l'on effectue de telles
manœuvres, toujours s'assurer de
l'absence de personnes (enfants
notamment) et d'animaux dans l'espace
en question. Bien que les capteurs de
stationnement constituent une aide pour le
conducteur, celui-ci doit toujours être
vigilant pendant les manœuvres
potentiellement dangereuses, même à
faible vitesse.
RAVITAILLEMENT DE
LA VOITURE
Couper le moteur avant d'effectuer le
ravitaillement de carburant.
ATTENTION Ne jamais verser, même en
cas d'urgence, une quantité même
minimale d'essence au plomb dans le
réservoir ; le pot catalytique serait
endommagé de manière irréversible.
RAVITAILLEMENT
Pour garantir le ravitaillement complet
du réservoir, effectuer deux opérations
d'appoint après le premier déclic du
pistolet à carburant. Éviter toute autre
opération d'appoint qui pourrait
provoquer le dysfonctionnement du
système d'alimentation.
BOUCHON DU
RÉSERVOIR DE
CARBURANT
Le bouchon 2 fig. 80 est pourvu d'un
câble qui le retient à la trappe 1 pour
éviter de le perdre.
95

Dévisser le bouchon 2 à l'aide de la clé
de contact. La fermeture étanche
peut provoquer une légère hausse de
pression dans le réservoir. Par
conséquent, le bruit d'aspiration qu'on
entend lorsqu'on dévisse le bouchon
est tout à fait normal. Pendant le
ravitaillement, accrocher le bouchon au
dispositif ménagé à l'intérieur de la
trappe comme indiqué en fig. 80.
116)
ATTENTION
116)Ne jamais s'approcher du goulot du
réservoir avec des flammes nues ou des
cigarettes allumées : risque d'incendie.
Éviter également d'approcher le visage du
goulot pour ne pas inhaler de vapeurs
nocives.
TRACTION DE
REMORQUES
AVERTISSEMENTS
Pour le tractage de caravanes et de
remorques, la voiture doit être équipée
d'un crochet d'attelage homologué
et d'un circuit électrique approprié.
L'installation doit être réalisée par des
opérateurs spécialisés qui délivrent une
documentation de circulation routière.
Monter éventuellement des rétroviseurs
spécifiques et/ou supplémentaires, en
respectant les consignes du Code de la
Route en vigueur.
Ne pas oublier que le tractage d'une
remorque réduit la possibilité de
surmonter les côtes raides, augmente
les espaces d'arrêt et les temps de
dépassement toujours en fonction du
poids total de la remorque.
Dans les descentes, rétrograder au lieu
d'utiliser constamment le frein.
Le poids exercé par la remorque sur le
crochet d'attelage de la voiture réduit
d'autant la capacité de charge de la
voiture. Pour ne pas dépasser le poids
remorquable maximum (figurant sur
la carte grise), il faut tenir compte
du poids de la remorque à pleine
charge, y compris les accessoires et les
bagages personnels.Respecter les limites de vitesse
spécifiques à chaque pays pour les
voitures avec remorque.
La vitesse, dans tous les cas, ne doit
pas dépasser 100 km/h.
117) 118)
ATTENTION
117)Le système ABS qui équipe la voiture
ne contrôle pas le système de freinage
de la remorque. Il faut donc être très
prudent sur les chaussées glissantes.
118)Ne jamais modifier le système de
freinage du véhicule pour la commande de
frein de la remorque. Le système de
freinage de la remorque doit être
complètement indépendant du circuit
hydraulique de la voiture.
1
2
80AB0A0058C
96
DÉMARRAGE ET CONDUITE

SITUATIONS D'URGENCE
Un pneu crevé ou une ampoule grillée ?
Il arrive parfois que certains
inconvénients viennent perturber notre
voyage.
Les pages consacrées aux situations
d'urgence peuvent vous aider à
affronter de manière autonome et en
toute tranquillité des situations
critiques.
Dans une situation d'urgence, nous
vous conseillons d'appeler le numéro
vert figurant sur le Carnet de Garantie.
Il est également possible d'appeler le
numéro vert 00 800 3428 0000 pour
trouver le Réseau Après-vente Abarth le
plus proche.FEUX DE DÉTRESSE ...................... 98
REMPLACEMENT D'UNE
AMPOULE ..................................... 98
REMPLACEMENT DE L'AMPOULE
EXTÉRIEURE...................................103
REMPLACEMENT DES FUSIBLES ..106
KIT "FIX&GO" ..................................112
DÉMARRAGE D'URGENCE ............117
SYSTÈME DE COUPURE DE
CARBURANT ..................................118
REMORQUAGE DU VÉHICULE .......118
97

FEUX DE DÉTRESSE
Ils s'allument en appuyant sur le bouton
1 fig. 81, quelle que soit la position de
la clé de contact.
Quand le dispositif est activé, les
témoins
ets'allument sur le
combiné de bord.
Pour éteindre les feux, appuyer de
nouveau sur le bouton 1.
ATTENTION L’utilisation des feux de
détresse est réglementée par le code
de la route du pays où l'on circule :
se conformer aux normes en vigueur.Freinage d'urgence
En cas de freinage d'urgence, les feux
de détresse s'allument
automatiquement conjointement avec
les témoins
etsur le combiné
de bord.
Les feux s'éteignent automatiquement
dès qu'il ne s'agit plus d'un freinage
d'urgence.
REMPLACEMENT
D'UNE AMPOULE
INDICATIONS
GÉNÉRALES
Avant de remplacer une ampoule,
vérifier que les contacts ne sont pas
oxydés ;
les ampoules grillées doivent être
remplacées par d'autres du même type
et ayant la même puissance ;
après avoir remplacé une ampoule
des phares, vérifier toujours leur
orientation pour des raisons de
sécurité;
lorsqu’une ampoule ne fonctionne
pas, avant de la remplacer, vérifier que
le fusible correspondant est intact :
pour l’emplacement des fusibles se
référer au paragraphe « Remplacement
des fusibles » de ce chapitre.
119) 120)
23) 24)
81AB0A0350C
98
SITUATIONS D'URGENCE

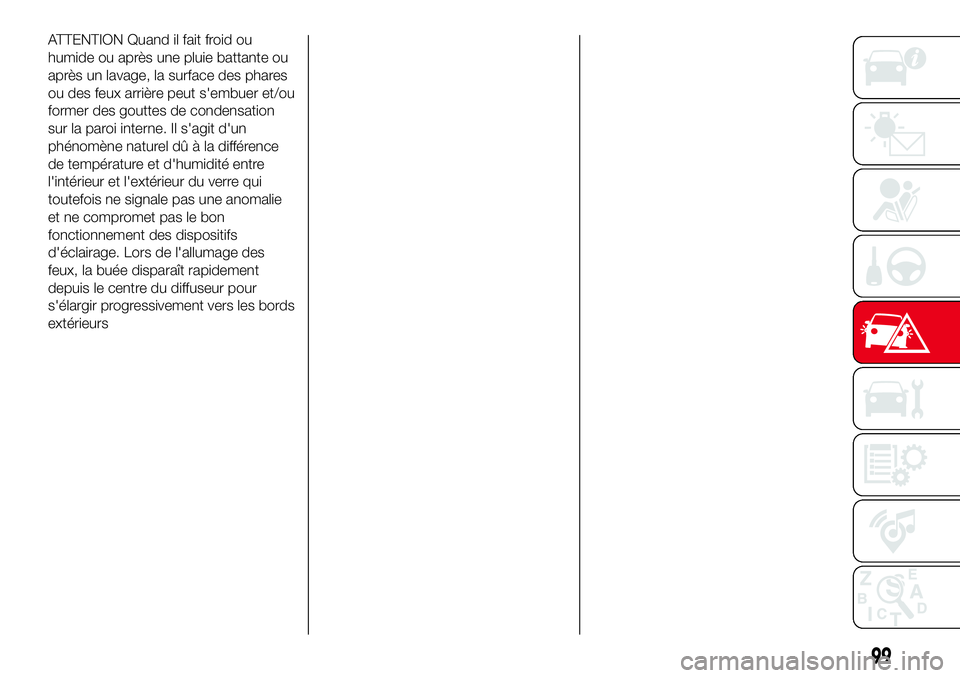

ATTENTION Quand il fait froid ou
humide ou après une pluie battante ou
après un lavage, la surface des phares
ou des feux arrière peut s'embuer et/ou
former des gouttes de condensation
sur la paroi interne. Il s'agit d'un
phénomène naturel dû à la différence
de température et d'humidité entre
l'intérieur et l'extérieur du verre qui
toutefois ne signale pas une anomalie
et ne compromet pas le bon
fonctionnement des dispositifs
d'éclairage. Lors de l'allumage des
feux, la buée disparaît rapidement
depuis le centre du diffuseur pour
s'élargir progressivement vers les bords
extérieurs
99

TYPES D'AMPOULES
Différents types d'ampoules sont installés sur le véhicule :
Ampoules tout verre :(type A) les ampoules sont montées par
pression ; pour les sortir, il faut tirer.A
B
C
D
E
Ampoules culot baïonnette :(type B) pour les sortir, appuyer sur le
cabochon et le tourner dans le sens inverse des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les sortir, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour sortir l’ampoule, décrocher le
ressort de fixation de son logement.
Ampoules halogènes :(type D) pour sortir l’ampoule, décrocher le
ressort de fixation de son logement.
Ampoules à décharge de gaz (Xénon) :(type F) pour le remplacement, s'adresser au Réseau Après-vente Abarth.
100
SITUATIONS D'URGENCE

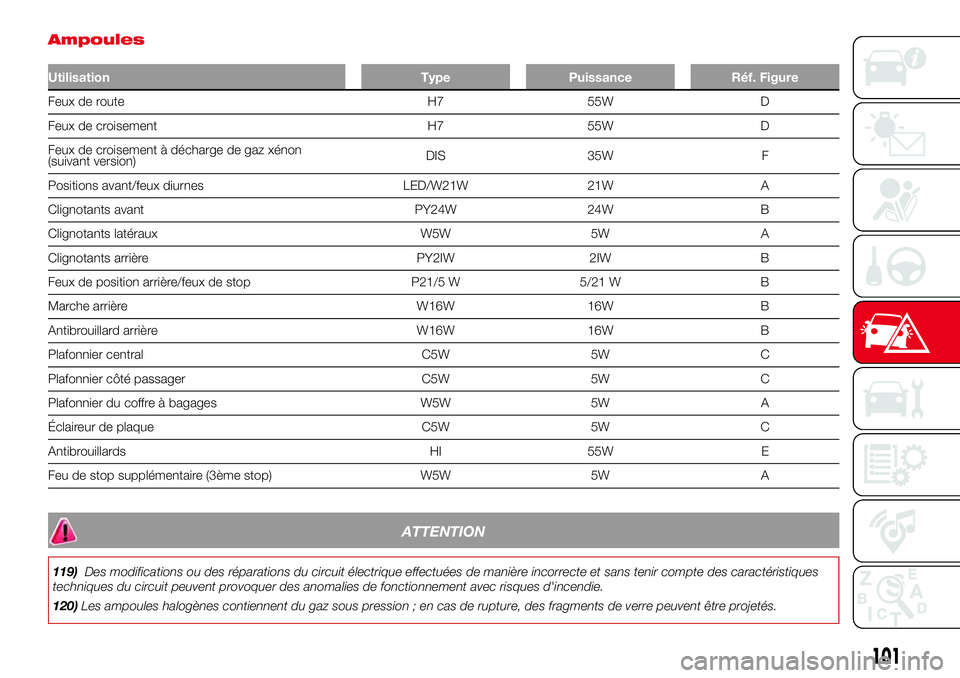

Ampoules
Utilisation Type Puissance Réf. Figure
Feux de route H7 55W D
Feux de croisement H7 55W D
Feux de croisement à décharge de gaz xénon
(suivant version)DIS 35W F
Positions avant/feux diurnes LED/W21W 21W A
Clignotants avant PY24W 24W B
Clignotants latéraux W5W 5W A
Clignotants arrière PY2IW 2IW B
Feux de position arrière/feux de stop P21/5 W 5/21 W B
Marche arrière W16W 16W B
Antibrouillard arrière W16W 16W B
Plafonnier central C5W 5W C
Plafonnier côté passager C5W 5W C
Plafonnier du coffre à bagages W5W 5W A
Éclaireur de plaque C5W 5W C
Antibrouillards HI 55W E
Feu de stop supplémentaire (3ème stop) W5W 5W A
ATTENTION
119)Des modifications ou des réparations du circuit électrique effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du circuit peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
120)Les ampoules halogènes contiennent du gaz sous pression ; en cas de rupture, des fragments de verre peuvent être projetés.
101

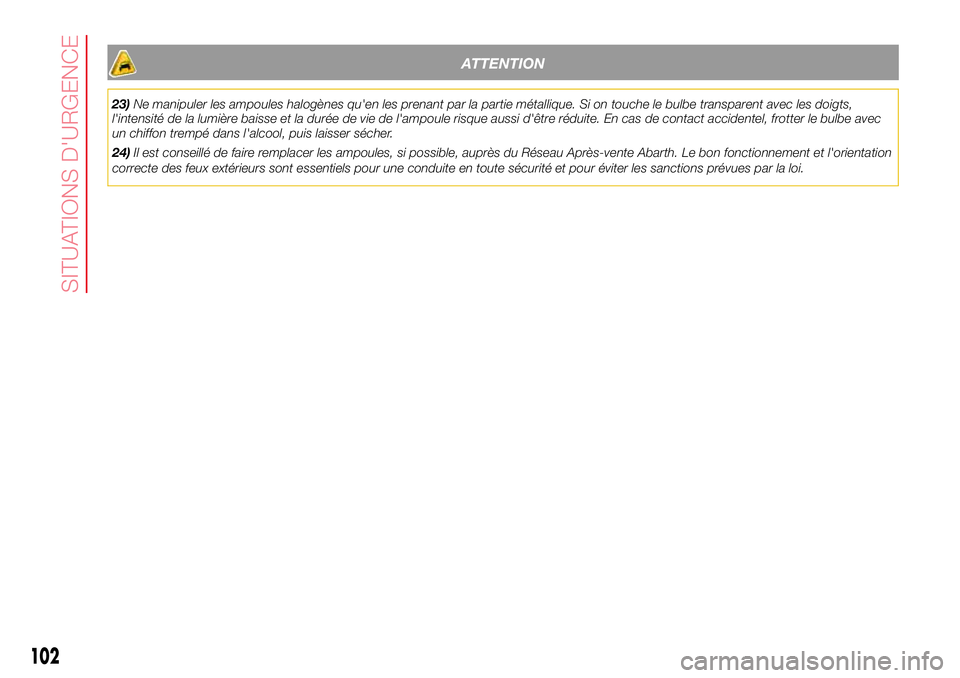

ATTENTION
23)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts,
l'intensité de la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec
un chiffon trempé dans l'alcool, puis laisser sécher.
24)Il est conseillé de faire remplacer les ampoules, si possible, auprès du Réseau Après-vente Abarth. Le bon fonctionnement et l'orientation
correcte des feux extérieurs sont essentiels pour une conduite en toute sécurité et pour éviter les sanctions prévues par la loi.
102
