Page 105 of 204

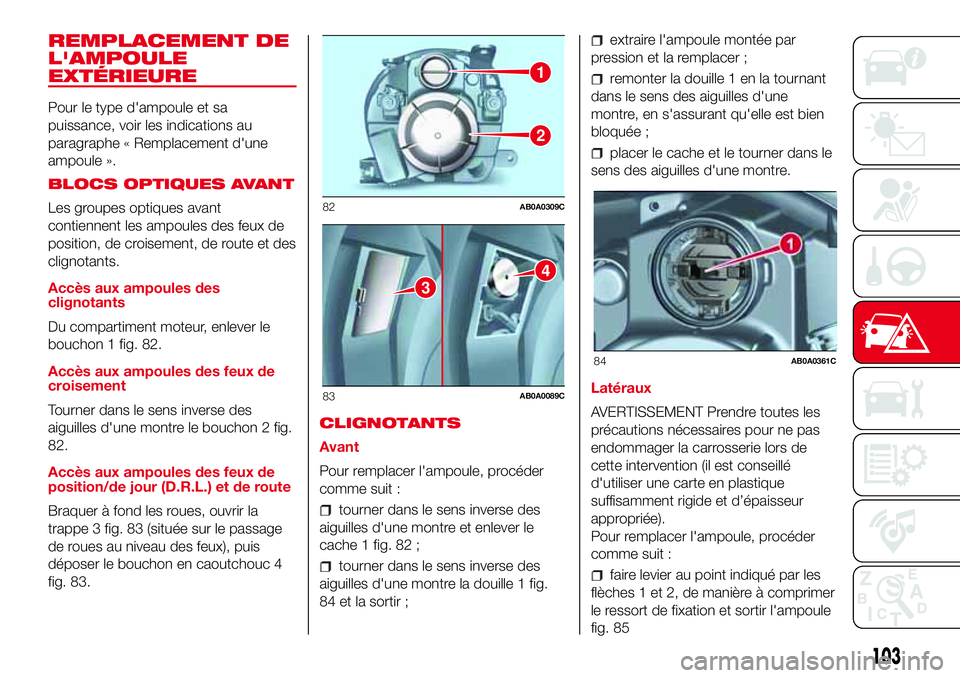

REMPLACEMENT DE
L'AMPOULE
EXTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
BLOCS OPTIQUES AVANT
Les groupes optiques avant
contiennent les ampoules des feux de
position, de croisement, de route et des
clignotants.
Accès aux ampoules des
clignotants
Du compartiment moteur, enlever le
bouchon 1 fig. 82.
Accès aux ampoules des feux de
croisement
Tourner dans le sens inverse des
aiguilles d'une montre le bouchon 2 fig.
82.
Accès aux ampoules des feux de
position/de jour (D.R.L.) et de route
Braquer à fond les roues, ouvrir la
trappe 3 fig. 83 (située sur le passage
de roues au niveau des feux), puis
déposer le bouchon en caoutchouc 4
fig. 83.CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder
comme suit :
tourner dans le sens inverse des
aiguilles d'une montre et enlever le
cache 1 fig. 82 ;
tourner dans le sens inverse des
aiguilles d'une montre la douille 1 fig.
84 et la sortir ;
extraire l'ampoule montée par
pression et la remplacer ;
remonter la douille 1 en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
placer le cache et le tourner dans le
sens des aiguilles d'une montre.
Latéraux
AVERTISSEMENT Prendre toutes les
précautions nécessaires pour ne pas
endommager la carrosserie lors de
cette intervention (il est conseillé
d'utiliser une carte en plastique
suffisamment rigide et d’épaisseur
appropriée).
Pour remplacer l'ampoule, procéder
comme suit :
faire levier au point indiqué par les
flèches 1 et 2, de manière à comprimer
le ressort de fixation et sortir l'ampoule
fig. 85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
103
Page 106 of 204

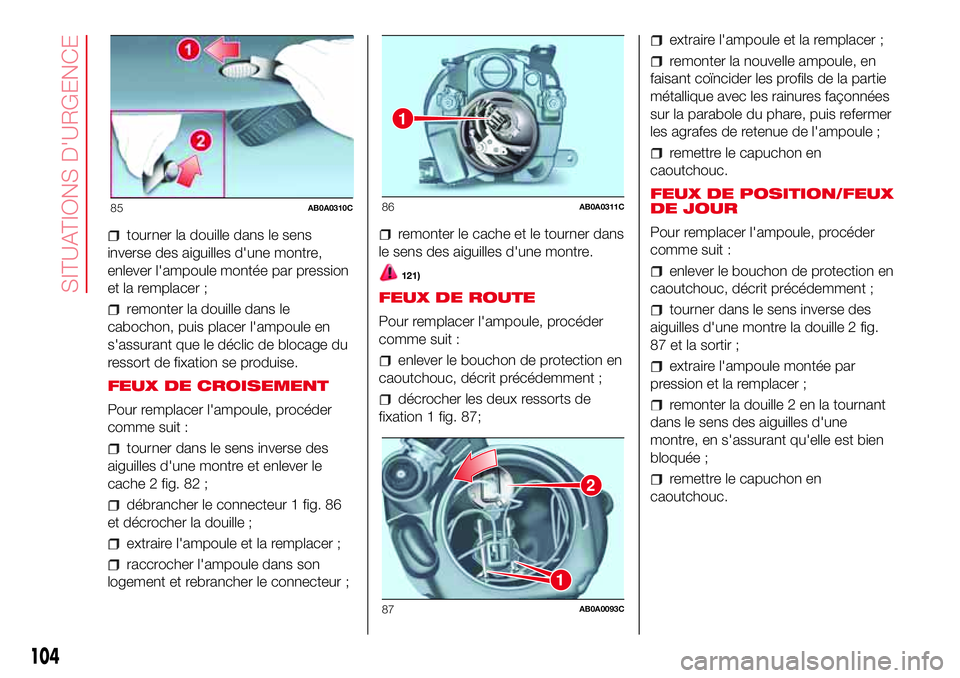

tourner la douille dans le sens
inverse des aiguilles d'une montre,
enlever l'ampoule montée par pression
et la remplacer ;
remonter la douille dans le
cabochon, puis placer l'ampoule en
s'assurant que le déclic de blocage du
ressort de fixation se produise.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
tourner dans le sens inverse des
aiguilles d'une montre et enlever le
cache 2 fig. 82 ;
débrancher le connecteur 1 fig. 86
et décrocher la douille ;
extraire l'ampoule et la remplacer ;
raccrocher l'ampoule dans son
logement et rebrancher le connecteur ;
remonter le cache et le tourner dans
le sens des aiguilles d'une montre.
121)
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
décrocher les deux ressorts de
fixation 1 fig. 87;
extraire l'ampoule et la remplacer ;
remonter la nouvelle ampoule, en
faisant coïncider les profils de la partie
métallique avec les rainures façonnées
sur la parabole du phare, puis refermer
les agrafes de retenue de l'ampoule ;
remettre le capuchon en
caoutchouc.
FEUX DE POSITION/FEUX
DE JOUR
Pour remplacer l'ampoule, procéder
comme suit :
enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
tourner dans le sens inverse des
aiguilles d'une montre la douille 2 fig.
87 et la sortir ;
extraire l'ampoule montée par
pression et la remplacer ;
remonter la douille 2 en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
remettre le capuchon en
caoutchouc.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
104
SITUATIONS D'URGENCE
Page 107 of 204

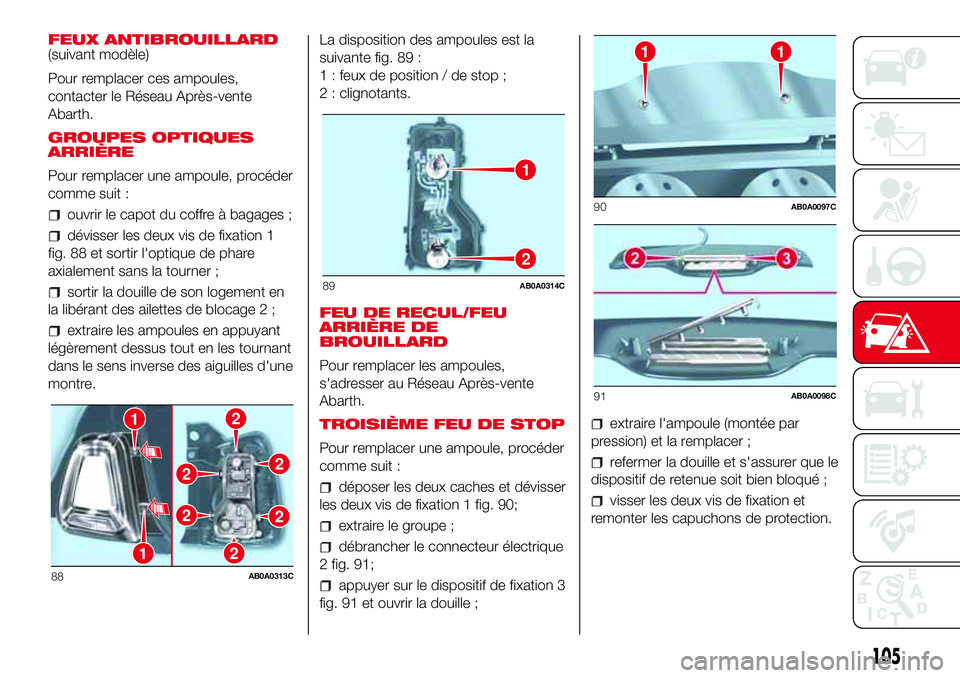

FEUX ANTIBROUILLARD
(suivant modèle)
Pour remplacer ces ampoules,
contacter le Réseau Après-vente
Abarth.
GROUPES OPTIQUES
ARRIÈRE
Pour remplacer une ampoule, procéder
comme suit :
ouvrir le capot du coffre à bagages ;
dévisser les deux vis de fixation 1
fig. 88 et sortir l'optique de phare
axialement sans la tourner ;
sortir la douille de son logement en
la libérant des ailettes de blocage 2 ;
extraire les ampoules en appuyant
légèrement dessus tout en les tournant
dans le sens inverse des aiguilles d'une
montre.La disposition des ampoules est la
suivante fig. 89 :
1 : feux de position / de stop ;
2 : clignotants.
FEU DE RECUL/FEU
ARRIÈRE DE
BROUILLARD
Pour remplacer les ampoules,
s'adresser au Réseau Après-vente
Abarth.
TROISIÈME FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
déposer les deux caches et dévisser
les deux vis de fixation 1 fig. 90;
extraire le groupe ;
débrancher le connecteur électrique
2 fig. 91;
appuyer sur le dispositif de fixation 3
fig. 91 et ouvrir la douille ;
extraire l'ampoule (montée par
pression) et la remplacer ;
refermer la douille et s'assurer que le
dispositif de retenue soit bien bloqué ;
visser les deux vis de fixation et
remonter les capuchons de protection.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
105
Page 108 of 204

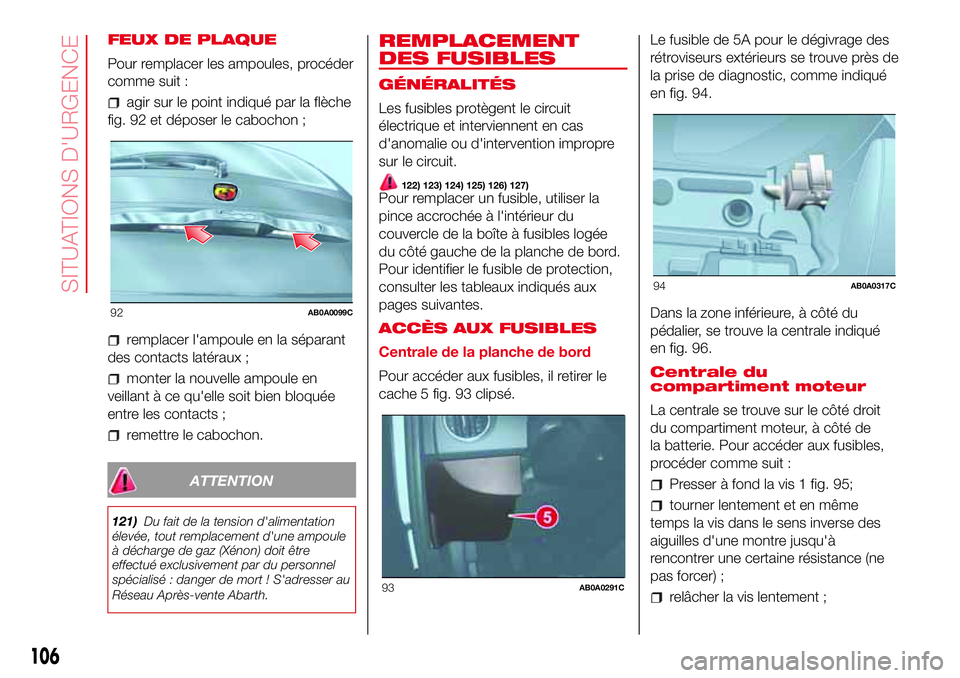

FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
agir sur le point indiqué par la flèche
fig. 92 et déposer le cabochon ;
remplacer l'ampoule en la séparant
des contacts latéraux ;
monter la nouvelle ampoule en
veillant à ce qu'elle soit bien bloquée
entre les contacts ;
remettre le cabochon.
ATTENTION
121)Du fait de la tension d'alimentation
élevée, tout remplacement d'une ampoule
à décharge de gaz (Xénon) doit être
effectué exclusivement par du personnel
spécialisé : danger de mort ! S'adresser au
Réseau Après-vente Abarth.
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
122) 123) 124) 125) 126) 127)Pour remplacer un fusible, utiliser la
pince accrochée à l'intérieur du
couvercle de la boîte à fusibles logée
du côté gauche de la planche de bord.
Pour identifier le fusible de protection,
consulter les tableaux indiqués aux
pages suivantes.
ACCÈS AUX FUSIBLES
Centrale de la planche de bord
Pour accéder aux fusibles, il retirer le
cache 5 fig. 93 clipsé.Le fusible de 5A pour le dégivrage des
rétroviseurs extérieurs se trouve près de
la prise de diagnostic, comme indiqué
en fig. 94.
Dans la zone inférieure, à côté du
pédalier, se trouve la centrale indiqué
en fig. 96.
Centrale du
compartiment moteur
La centrale se trouve sur le côté droit
du compartiment moteur, à côté de
la batterie. Pour accéder aux fusibles,
procéder comme suit :
Presser à fond la vis 1 fig. 95;
tourner lentement et en même
temps la vis dans le sens inverse des
aiguilles d'une montre jusqu'à
rencontrer une certaine résistance (ne
pas forcer) ;
relâcher la vis lentement ;
92AB0A0099C
93AB0A0291C
94AB0A0317C
106
SITUATIONS D'URGENCE
Page 109 of 204
l'ouverture est signalée par la sortie
de toute la tête de vis de son logement;
déposer le couvercle 2, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué en figure ;
après avoir remplacé le fusible,
reposer le couvercle en s'assurant qu'il
est correctement fermé.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle
fig. 97.
25)
12
95AB0A0375C
107
Page 110 of 204
CENTRALE DE LA PLANCHE DE BORD
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Correcteur d'assiette des phares F13
5(*)
Prise de diagnostic, Uconnect, climatiseur, EOBD F36 15
Interrupteur feux de stop, nœud du combiné de bord F37 5
Fermeture centralisée des portes F38 15
Pompe de lave-vitres avant/lave-vitres de lunette arrière F43 15
Lève-vitres côté conducteur F47 20
(*) (suivant modèle)
96AB0A0106C
108
SITUATIONS D'URGENCE
Page 111 of 204

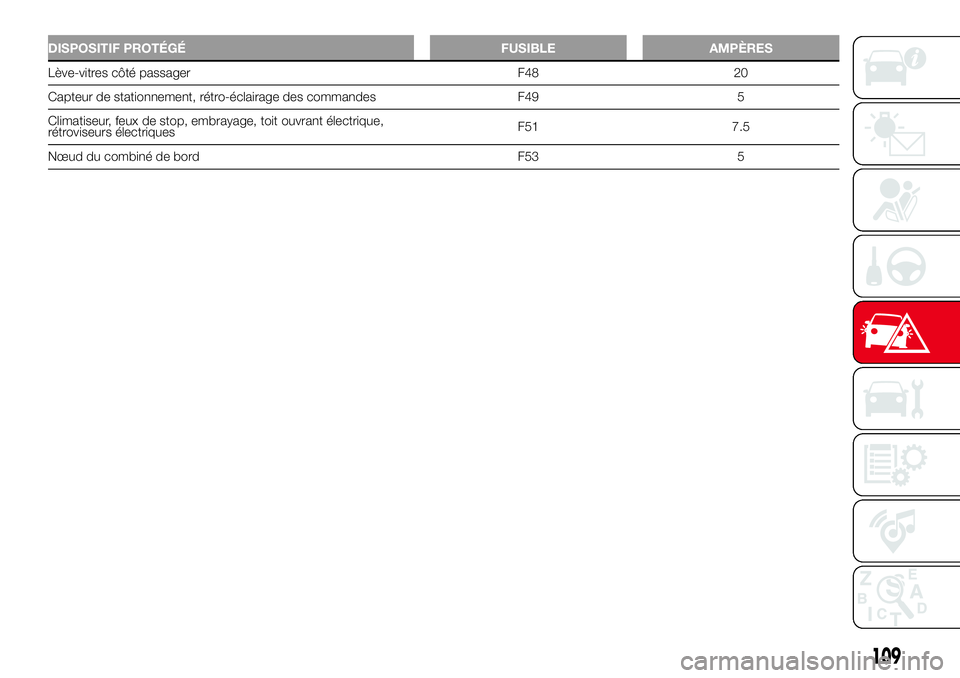

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRES
Lève-vitres côté passager F48 20
Capteur de stationnement, rétro-éclairage des commandes F49 5
Climatiseur, feux de stop, embrayage, toit ouvrant électrique,
rétroviseurs électriquesF51 7.5
Nœud du combiné de bord F53 5
109
Page 112 of 204

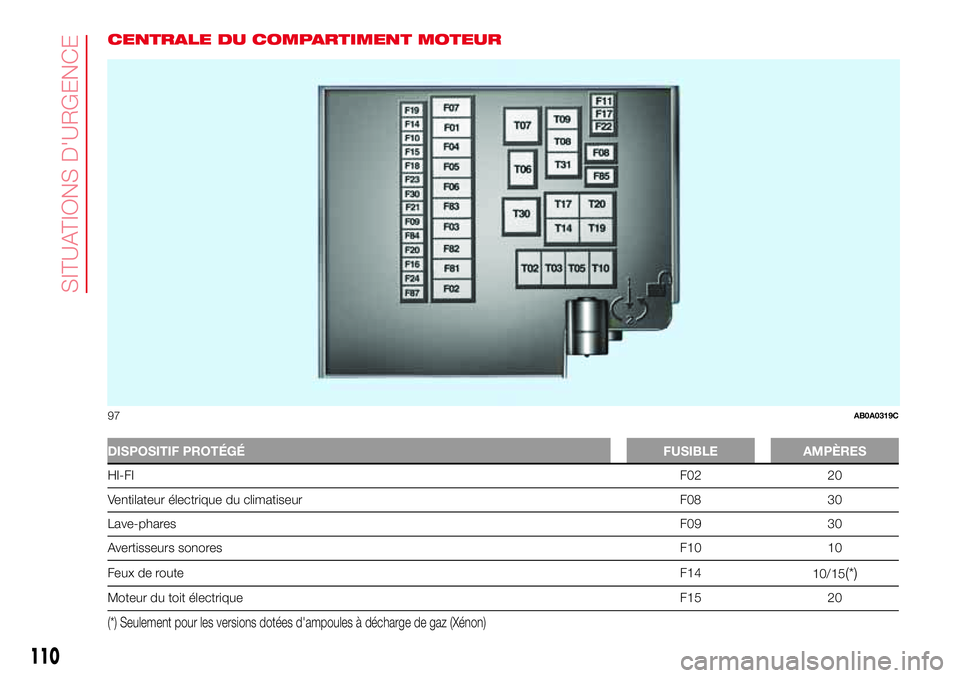

CENTRALE DU COMPARTIMENT MOTEUR
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
HI-FIF02 20
Ventilateur électrique du climatiseur F08 30
Lave-pharesF09 30
Avertisseurs sonoresF10 10
Feux de routeF14
10/15
(*)
Moteur du toit électriqueF15 20
(*) Seulement pour les versions dotées d'ampoules à décharge de gaz (Xénon)
97AB0A0319C
110
SITUATIONS D'URGENCE
