2017 Abarth 500 Notice d'entretien (in French)

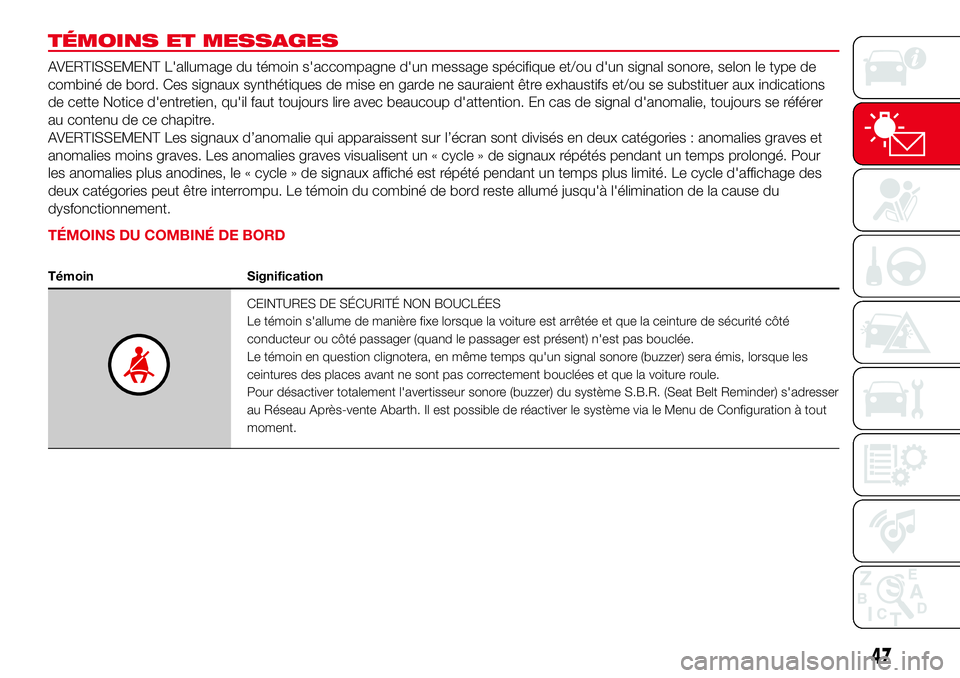

TÉMOINS ET MESSAGES
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de
combiné de bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications
de cette Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer
au contenu de ce chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du
dysfonctionnement.
TÉMOINS DU COMBINÉ DE BORD
Témoin Signification
CEINTURES DE SÉCURITÉ NON BOUCLÉES
Le témoin s'allume de manière fixe lorsque la voiture est arrêtée et que la ceinture de sécurité côté
conducteur ou côté passager (quand le passager est présent) n'est pas bouclée.
Le témoin en question clignotera, en même temps qu'un signal sonore (buzzer) sera émis, lorsque les
ceintures des places avant ne sont pas correctement bouclées et que la voiture roule.
Pour désactiver totalement l'avertisseur sonore (buzzer) du système S.B.R. (Seat Belt Reminder) s'adresser
au Réseau Après-vente Abarth. Il est possible de réactiver le système via le Menu de Configuration à tout
moment.
47

Témoin Signification

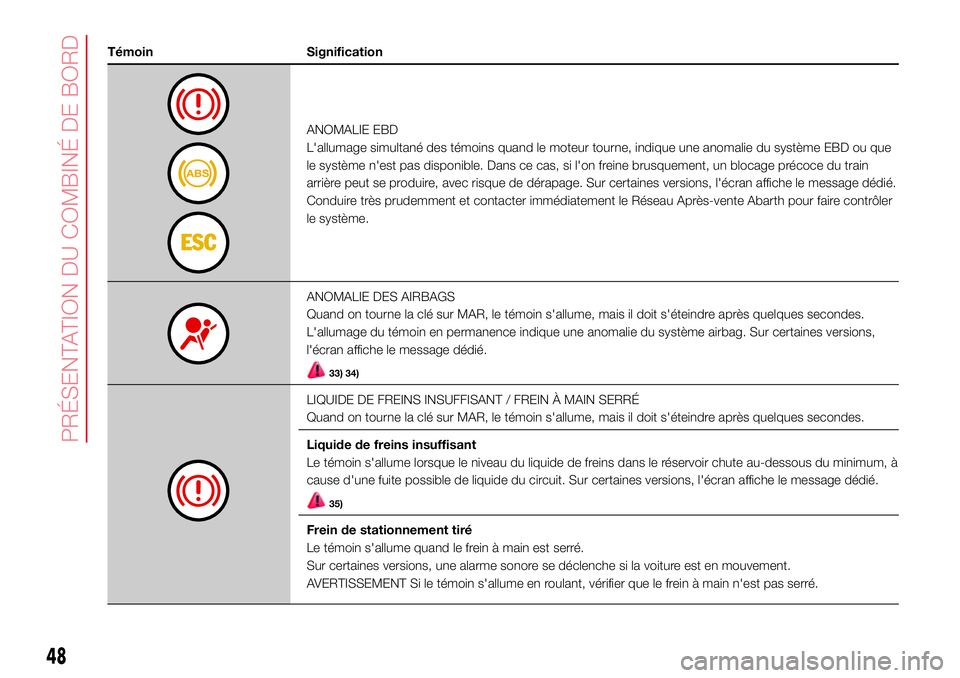

ANOMALIE EBD
L'allumage simultané des témoins quand le moteur tourne, indique une anomalie du système EBD ou que
le système n'est pas disponible. Dans ce cas, si l'on freine brusquement, un blocage précoce du train
arrière peut se produire, avec risque de dérapage. Sur certaines versions, l'écran affiche le message dédié.
Conduire très prudemment et contacter immédiatement le Réseau Après-vente Abarth pour faire contrôler
le système.
ANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
L'allumage du témoin en permanence indique une anomalie du système airbag. Sur certaines versions,
l'écran affiche le message dédié.
33) 34)
LIQUIDE DE FREINS INSUFFISANT / FREIN À MAIN SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à
cause d'une fuite possible de liquide du circuit. Sur certaines versions, l'écran affiche le message dédié.
35)
Frein de stationnement tiré
Le témoin s'allume quand le frein à main est serré.
Sur certaines versions, une alarme sonore se déclenche si la voiture est en mouvement.
AVERTISSEMENT Si le témoin s'allume en roulant, vérifier que le frein à main n'est pas serré.
48
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification
ANOMALIE DE LA DIRECTION ASSISTÉE ÉLECTRIQUE « DUALDRIVE »
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Si le témoin reste allumé, accompagné sur certaines versions de l'affichage d'un message dédié sur
l'écran, le conducteur ne peut pas compter sur la direction et l'effort sur le volant peut augmenter
sensiblement même s'il reste possible de braquer.
Dans ce cas, s'adresser au Réseau Après-vente Abarth.
Si le témoin s'allume pendant que la voiture roule (accompagné, sur certaines versions, d'un message
dédié), il se peut qu'il y ait une perte d'asservissement du système. Tout en conservant la possibilité de
braquer la voiture, l'effort à appliquer sur le volant pourrait augmenter : s'adresser au plus vite au Réseau
Après-vente Abarth.
AVERTISSEMENT Dans certaines circonstances, des facteurs indépendants de la direction assistée
électrique peuvent provoquer l'allumage du témoin sur le combiné de bord. Dans ce cas, arrêter
immédiatement la voiture (si en mouvement), couper le moteur pendant environ 20 secondes et
redémarrer. Si le témoin reste toujours allumé, s'adresser au Réseau Après-vente Abarth.
AVERTISSEMENT Suite au débranchement de la batterie, il est nécessaire d'initialiser la direction comme
l'indique l'illumination du témoin correspondant. Pour exécuter cette procédure, il suffit de tourner le volant
d'une extrémité à l'autre, ou tout simplement, de continuer tout droit sur une centaine de mètres.
Témoin Signification
USURE DES PLAQUETTES DE FREINS
Le témoin s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran, si
les plaquettes de frein avant ou arrière (suivant version) sont usées. Dans ce cas, les remplacer dès que
possible.
49

Témoin Signification

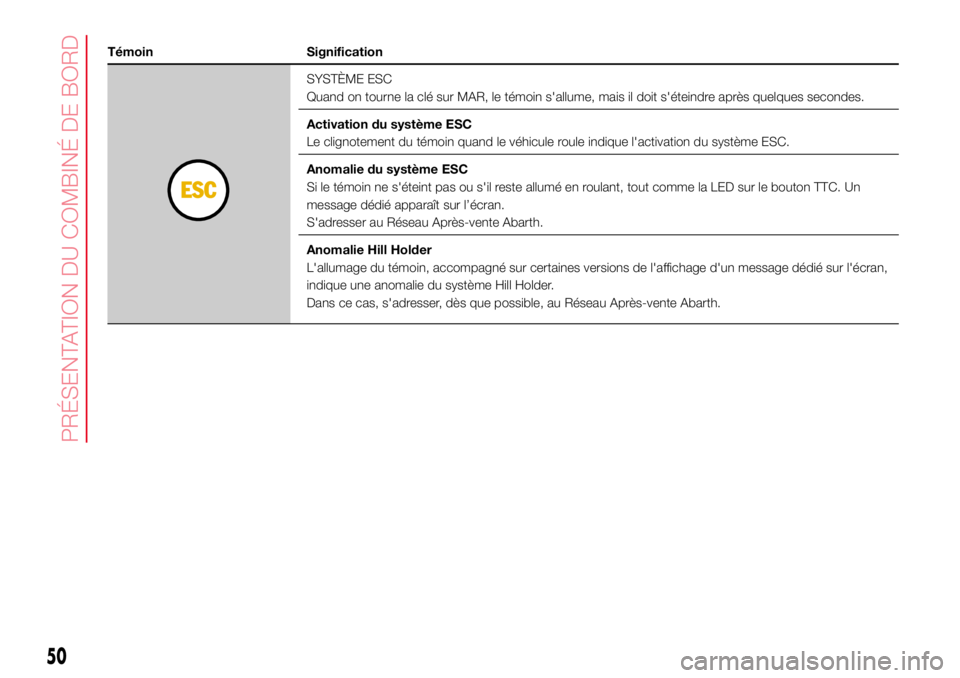

SYSTÈME ESC
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Activation du système ESC
Le clignotement du témoin quand le véhicule roule indique l'activation du système ESC.
Anomalie du système ESC
Si le témoin ne s'éteint pas ou s'il reste allumé en roulant, tout comme la LED sur le bouton TTC. Un
message dédié apparaît sur l’écran.
S'adresser au Réseau Après-vente Abarth.
Anomalie Hill Holder
L'allumage du témoin, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran,
indique une anomalie du système Hill Holder.
Dans ce cas, s'adresser, dès que possible, au Réseau Après-vente Abarth.
50
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification
ANOMALIE DU SYSTÈME EOBD/INJECTION
En conditions normales, en tournant la clé de contact sur MAR, le témoin s'allume, mais il doit s'éteindre
dès que le moteur est lancé.
Si le témoin reste allumé ou s'allume en roulant, accompagné sur certaines versions de l'affichage d'un
message sur l'écran, cela indique un dysfonctionnement du système d'injection ; si le témoin s'allume de
manière continue, cela indique un dysfonctionnement du système d'alimentation/allumage qui risque de
provoquer de fortes émissions à l'échappement, une dégradation possible des performances, une
mauvaise maniabilité et une consommation élevée.
Dans ces conditions, on peut continuer à rouler en évitant toutefois de demander au moteur des efforts
trop importants ou des vitesses élevées. L'utilisation prolongée du véhicule avec le témoin allumé de
manière continue peut provoquer des dommages ; contacter au plus vite le Réseau Après-vente Abarth.
Un éclairage clignotant du témoin signale un risque de dommage du catalyseur.
En cas de clignotement du témoin, il faut levier le pied de la pédale de l'accélérateur et revenir à un bas
régime jusqu'à ce que le témoin ne clignote plus ; poursuivre sa route à une vitesse modérée, en essayant
d'éviter des conditions de conduite qui provoquent le clignotement du témoin et s'adresser le plus tôt
possible au Réseau Après-vente Abarth.
38)
FEU ARRIÈRE DE BROUILLARD
Le témoin s'allume quand on active le feu arrière de brouillard.
ANOMALIE ABS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Le témoin s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran,
quand le système n'est pas efficace ou non disponible. Dans ce cas, l'efficacité du système de freinage
reste intacte, mais sans les fonctions offertes par le système ABS.
Rouler prudemment et s'adresser immédiatement au Réseau Après-vente Abarth.
51

Témoin Signification
SYSTÈME iTPMS
(suivant modèle)
Pression des pneus insuffisante
Le témoin s'allume de manière fixe pour signaler que la pression d'un ou de plusieurs pneus est inférieure à
la valeur préconisée pour optimiser la durée de vie du pneu et la consommation de carburant ;
l'avertissement peut aussi indiquer une lente perte de pression.
Le système iTPMS informe ainsi le conducteur en signalant qu'un ou plusieurs pneus sont dégonflés et
risquent de crever. Dans ce cas, il est conseillé de procéder au rétablissement de la valeur de pression
correcte. Une fois les conditions d'utilisation normales de la voiture restaurées, effectuer la procédure de
Réinitialisation des pneus.
ATTENTION Ne pas continuer à rouler avec un ou plusieurs pneus dégonflés, car la tenue de route du
véhicule est compromise. Arrêter la voiture en évitant de freiner et de braquer brusquement.
Anomalie du système iTPMS/Désactivation temporaire du système iTPMS
Le témoin clignotera pendant environ 75 secondes et restera ensuite allumé de manière continue,
accompagné de l'affichage d'un message dédié sur l'écran, pour signaler la désactivation temporaire du
système ou une anomalie du système en question. Le système recommence à fonctionner lorsque les
conditions de fonctionnement le permettent ; si ce n'est pas le cas, effectuer la procédure de
Réinitialisation des pneus après avoir rétabli les conditions d'utilisation normale.
Si le signal de dysfonctionnement persiste, s'adresser dès que possible au Réseau Après-vente Abarth.
Témoin Signification
FEUX DE POSITION ET DE CROISEMENT/FOLLOW ME HOME
Feux de position et de croisement
Le témoin s'allume quand on actionne les feux de position ou les feux de croisement.
Follow me home
Le témoin s'allume, accompagné sur certaines versions de l'affichage d'un message dédié sur l'écran,
quand le dispositif "Follow me home" est utilisé.
52
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification

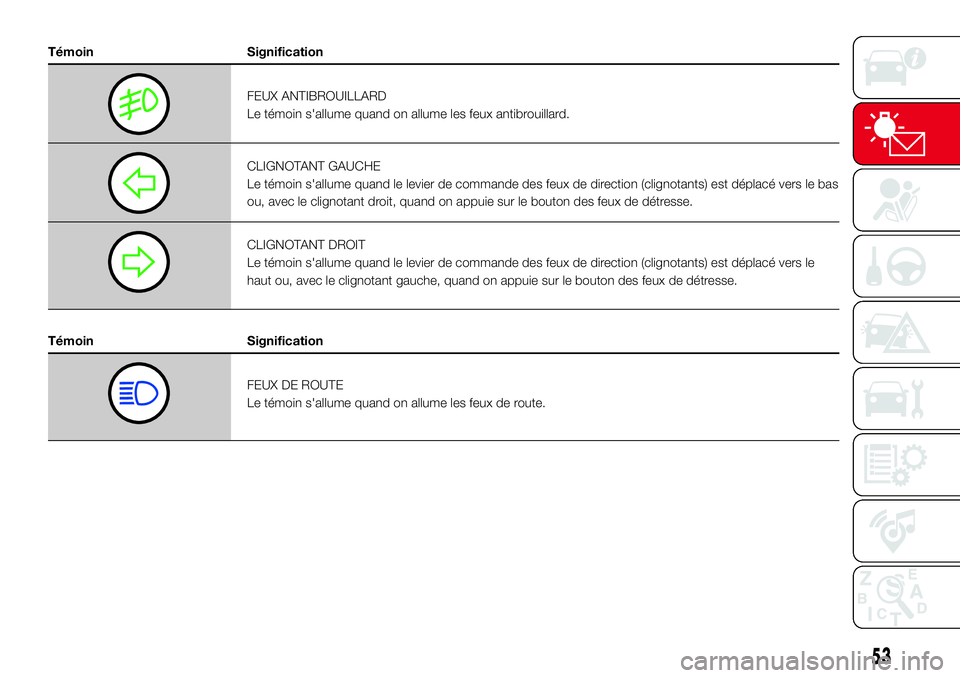

FEUX ANTIBROUILLARD
Le témoin s'allume quand on allume les feux antibrouillard.
CLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des feux de direction (clignotants) est déplacé vers le bas
ou, avec le clignotant droit, quand on appuie sur le bouton des feux de détresse.
CLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des feux de direction (clignotants) est déplacé vers le
haut ou, avec le clignotant gauche, quand on appuie sur le bouton des feux de détresse.
Témoin Signification
FEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
53

SYMBOLES SUR LE COMBINÉ DE BORD
Symbole Signification
PORTES/CAPOT MOTEUR/COFFRE À BAGAGES OUVERTS
Les symboles s'allument, accompagné d'un message sur certaines versions, quand une ou plusieurs
portes, le capot de coffre à bagages ou le capot moteur (suivant version) ne sont pas bien fermés. Lorsque
les portes sont ouvertes et que la voiture roule, le système émet en plus un signal sonore.
RECHARGE INSUFFISANTE DE LA BATTERIE
Si le témoin ou le symbole sur l'écran (accompagné sur certaines versions de l'affichage d'un message
dédié sur l'écran) reste allumé, s'adresser immédiatement au Réseau Après-vente Abarth.
PRESSION D'HUILE MOTEUR INSUFFISANTE/HUILE MOTEUR DÉGRADÉE
Lorsque l'on tourne la clé sur MAR, l'icône apparaît (suivant version), mais il doit disparaître dès que le
moteur part.
REMARQUE Le témoin pourrait être de couleur jaune ambre, selon le niveau d'équipement
Pression insuffisante de l'huile moteur
Le symbole sur l'écran apparaît de manière continue, accompagné de l'affichage d'un message sur l'écran
(suivant version), quand le système détecte une pression insuffisante de l'huile moteur.
36)
54
