2017 Abarth 500 Notice d'entretien (in French)

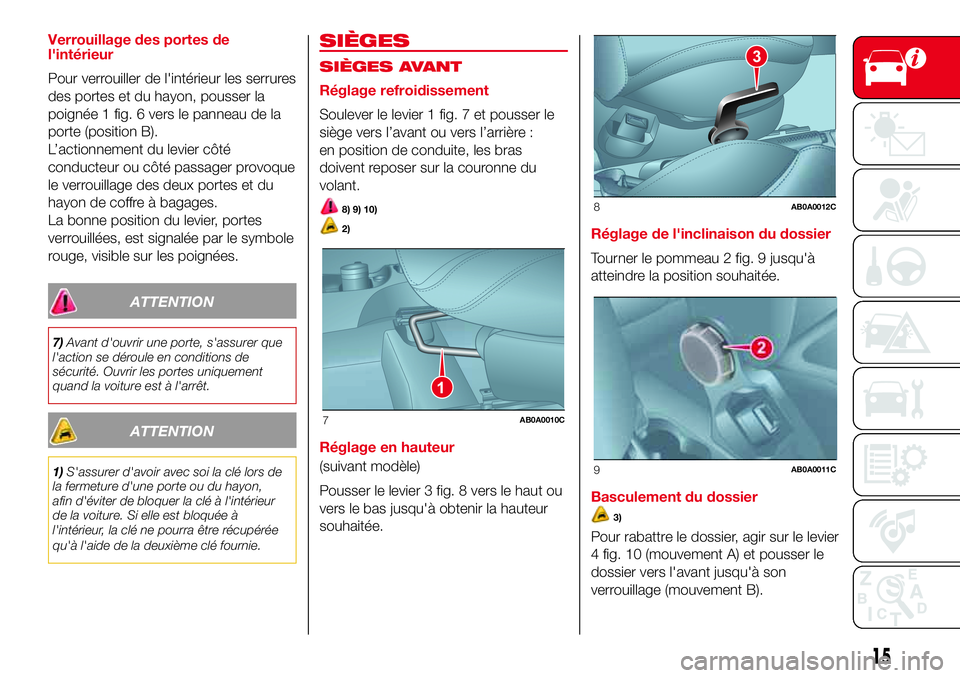

Verrouillage des portes de
l'intérieur
Pour verrouiller de l'intérieur les serrures
des portes et du hayon, pousser la
poignée 1 fig. 6 vers le panneau de la
porte (position B).
L’actionnement du levier côté
conducteur ou côté passager provoque
le verrouillage des deux portes et du
hayon de coffre à bagages.
La bonne position du levier, portes
verrouillées, est signalée par le symbole
rouge, visible sur les poignées.
ATTENTION
7)Avant d'ouvrir une porte, s'assurer que
l'action se déroule en conditions de
sécurité. Ouvrir les portes uniquement
quand la voiture est à l'arrêt.
ATTENTION
1)S'assurer d'avoir avec soi la clé lors de
la fermeture d'une porte ou du hayon,
afin d'éviter de bloquer la clé à l'intérieur
de la voiture. Si elle est bloquée à
l'intérieur, la clé ne pourra être récupérée
qu'à l'aide de la deuxième clé fournie.
SIÈGES
SIÈGES AVANT
Réglage refroidissement
Soulever le levier 1 fig. 7 et pousser le
siège vers l’avant ou vers l’arrière :
en position de conduite, les bras
doivent reposer sur la couronne du
volant.
8) 9) 10)
2)
Réglage en hauteur
(suivant modèle)
Pousser le levier 3 fig. 8 vers le haut ou
vers le bas jusqu'à obtenir la hauteur
souhaitée.Réglage de l'inclinaison du dossier
Tourner le pommeau 2 fig. 9 jusqu'à
atteindre la position souhaitée.
Basculement du dossier
3)
Pour rabattre le dossier, agir sur le levier
4 fig. 10 (mouvement A) et pousser le
dossier vers l'avant jusqu'à son
verrouillage (mouvement B).
1
7AB0A0010C
3
8AB0A0012C
9AB0A0011C
15

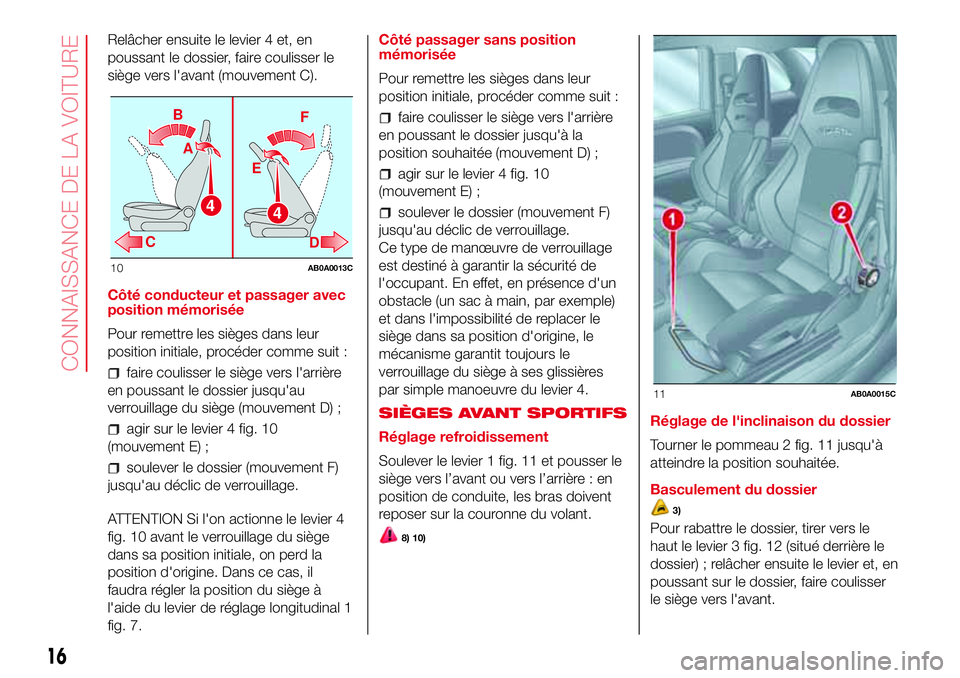

Relâcher ensuite le levier 4 et, en
poussant le dossier, faire coulisser le
siège vers l'avant (mouvement C).
Côté conducteur et passager avec
position mémorisée
Pour remettre les sièges dans leur
position initiale, procéder comme suit :
faire coulisser le siège vers l'arrière
en poussant le dossier jusqu'au
verrouillage du siège (mouvement D) ;
agir sur le levier 4 fig. 10
(mouvement E) ;
soulever le dossier (mouvement F)
jusqu'au déclic de verrouillage.
ATTENTION Si l'on actionne le levier 4
fig. 10 avant le verrouillage du siège
dans sa position initiale, on perd la
position d'origine. Dans ce cas, il
faudra régler la position du siège à
l'aide du levier de réglage longitudinal 1
fig. 7.Côté passager sans position
mémorisée
Pour remettre les sièges dans leur
position initiale, procéder comme suit :
faire coulisser le siège vers l'arrière
en poussant le dossier jusqu'à la
position souhaitée (mouvement D) ;
agir sur le levier 4 fig. 10
(mouvement E) ;
soulever le dossier (mouvement F)
jusqu'au déclic de verrouillage.
Ce type de manœuvre de verrouillage
est destiné à garantir la sécurité de
l'occupant. En effet, en présence d'un
obstacle (un sac à main, par exemple)
et dans l'impossibilité de replacer le
siège dans sa position d'origine, le
mécanisme garantit toujours le
verrouillage du siège à ses glissières
par simple manoeuvre du levier 4.
SIÈGES AVANT SPORTIFS
Réglage refroidissement
Soulever le levier 1 fig. 11 et pousser le
siège vers l’avant ou vers l’arrière : en
position de conduite, les bras doivent
reposer sur la couronne du volant.
8) 10)
Réglage de l'inclinaison du dossier
Tourner le pommeau 2 fig. 11 jusqu'à
atteindre la position souhaitée.
Basculement du dossier
3)
Pour rabattre le dossier, tirer vers le
haut le levier 3 fig. 12 (situé derrière le
dossier) ; relâcher ensuite le levier et, en
poussant sur le dossier, faire coulisser
le siège vers l'avant.
44
A B
C
D EF
10AB0A0013C
11AB0A0015C
16
CONNAISSANCE DE LA VOITURE

SIÈGES ARRIÈRE
Agrandissement du coffre à
bagages
11)La banquette arrière rabattable en deux
parties permet l'agrandissement partiel
fig. 13 ou total fig. 14 du coffre à
bagages.Agrandissement partiel (50/50)
(suivant modèle)
Procéder de la manière suivante :
extraire les appuie-tête du siège
arrière (suivant version) ;
déposer la plage arrière en la libérant
des deux axes latéraux, puis l'extraire.
vérifier que la sangle des ceintures
de sécurité est complètement détendue
et pas entortillée
manoeuvrer les leviers 1 ou 2 fig. 15
pour débloquer respectivement la
partie gauche ou droite du dossier et
accompagner le dossier sur le coussin.
ATTENTION Pour remettre le dossier
dans la bonne position, il est conseillé
d'intervenir depuis l'extérieur, par les
portes.
Agrandissement total
En baissant tout le siège arrière on
dispose du volume de chargement
maximum.
Procéder de la manière suivante :
extraire les appuie-tête du siège
arrière (le cas échéant)
déposer la plage arrière en la libérant
des deux axes latéraux, puis l'extraire.
vérifier que les sangles des ceintures
de sécurité sont complètement
détendues et pas entortillées
3
12AB0A0016C
13AB0A0049C
14AB0A0050C
12
15AB0A0014C
17

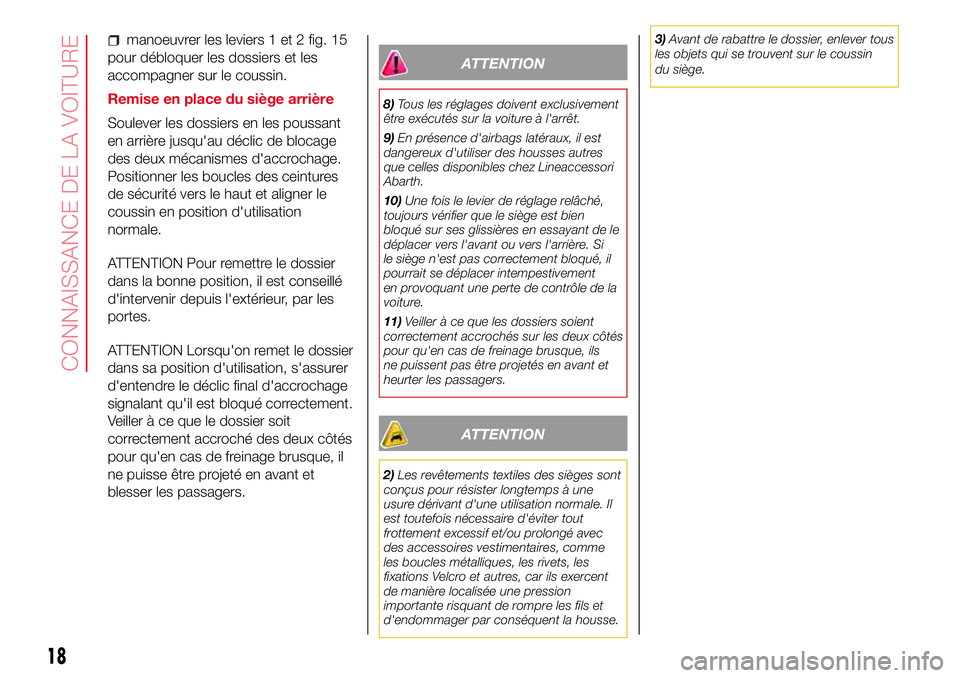

manoeuvrer les leviers 1 et 2 fig. 15
pour débloquer les dossiers et les
accompagner sur le coussin.
Remise en place du siège arrière
Soulever les dossiers en les poussant
en arrière jusqu'au déclic de blocage
des deux mécanismes d'accrochage.
Positionner les boucles des ceintures
de sécurité vers le haut et aligner le
coussin en position d'utilisation
normale.
ATTENTION Pour remettre le dossier
dans la bonne position, il est conseillé
d'intervenir depuis l'extérieur, par les
portes.
ATTENTION Lorsqu'on remet le dossier
dans sa position d'utilisation, s'assurer
d'entendre le déclic final d'accrochage
signalant qu'il est bloqué correctement.
Veiller à ce que le dossier soit
correctement accroché des deux côtés
pour qu'en cas de freinage brusque, il
ne puisse être projeté en avant et
blesser les passagers.
ATTENTION
8)Tous les réglages doivent exclusivement
être exécutés sur la voiture à l'arrêt.
9)En présence d'airbags latéraux, il est
dangereux d'utiliser des housses autres
que celles disponibles chez Lineaccessori
Abarth.
10)Une fois le levier de réglage relâché,
toujours vérifier que le siège est bien
bloqué sur ses glissières en essayant de le
déplacer vers l'avant ou vers l'arrière. Si
le siège n'est pas correctement bloqué, il
pourrait se déplacer intempestivement
en provoquant une perte de contrôle de la
voiture.
11)Veiller à ce que les dossiers soient
correctement accrochés sur les deux côtés
pour qu'en cas de freinage brusque, ils
ne puissent pas être projetés en avant et
heurter les passagers.
ATTENTION
2)Les revêtements textiles des sièges sont
conçus pour résister longtemps à une
usure dérivant d'une utilisation normale. Il
est toutefois nécessaire d'éviter tout
frottement excessif et/ou prolongé avec
des accessoires vestimentaires, comme
les boucles métalliques, les rivets, les
fixations Velcro et autres, car ils exercent
de manière localisée une pression
importante risquant de rompre les fils et
d'endommager par conséquent la housse.3)Avant de rabattre le dossier, enlever tous
les objets qui se trouvent sur le coussin
du siège.
18
CONNAISSANCE DE LA VOITURE

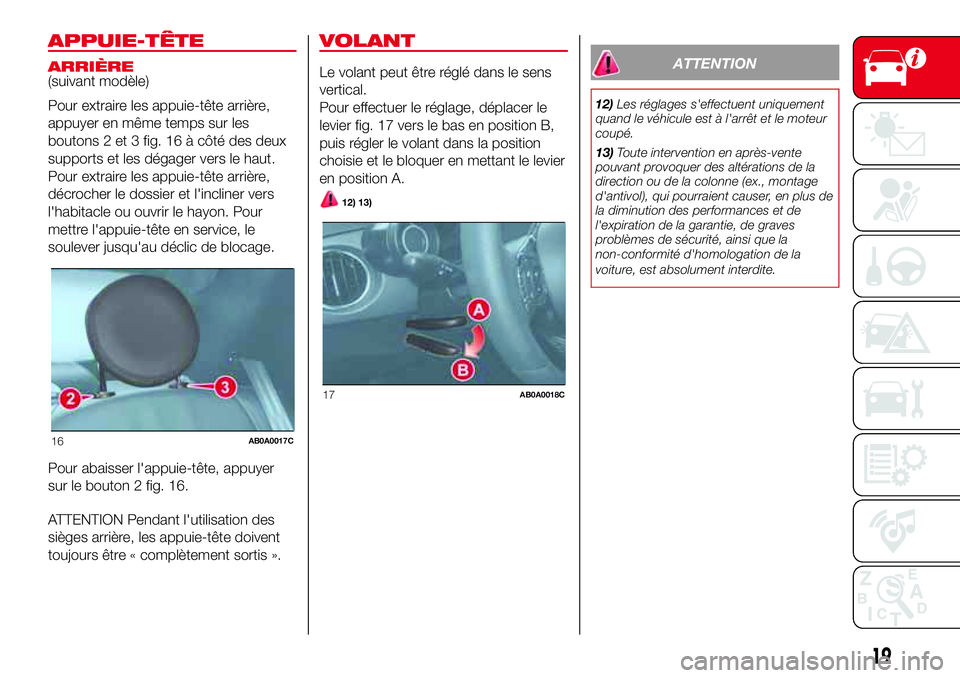

APPUIE-TÊTE
ARRIÈRE
(suivant modèle)
Pour extraire les appuie-tête arrière,
appuyer en même temps sur les
boutons 2 et 3 fig. 16 à côté des deux
supports et les dégager vers le haut.
Pour extraire les appuie-tête arrière,
décrocher le dossier et l'incliner vers
l'habitacle ou ouvrir le hayon. Pour
mettre l'appuie-tête en service, le
soulever jusqu'au déclic de blocage.
Pour abaisser l'appuie-tête, appuyer
sur le bouton 2 fig. 16.
ATTENTION Pendant l'utilisation des
sièges arrière, les appuie-tête doivent
toujours être « complètement sortis ».
VOLANT
Le volant peut être réglé dans le sens
vertical.
Pour effectuer le réglage, déplacer le
levier fig. 17 vers le bas en position B,
puis régler le volant dans la position
choisie et le bloquer en mettant le levier
en position A.
12) 13)
ATTENTION
12)Les réglages s'effectuent uniquement
quand le véhicule est à l'arrêt et le moteur
coupé.
13)Toute intervention en après-vente
pouvant provoquer des altérations de la
direction ou de la colonne (ex., montage
d'antivol), qui pourraient causer, en plus de
la diminution des performances et de
l'expiration de la garantie, de graves
problèmes de sécurité, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite.
16AB0A0017C
17AB0A0018C
19

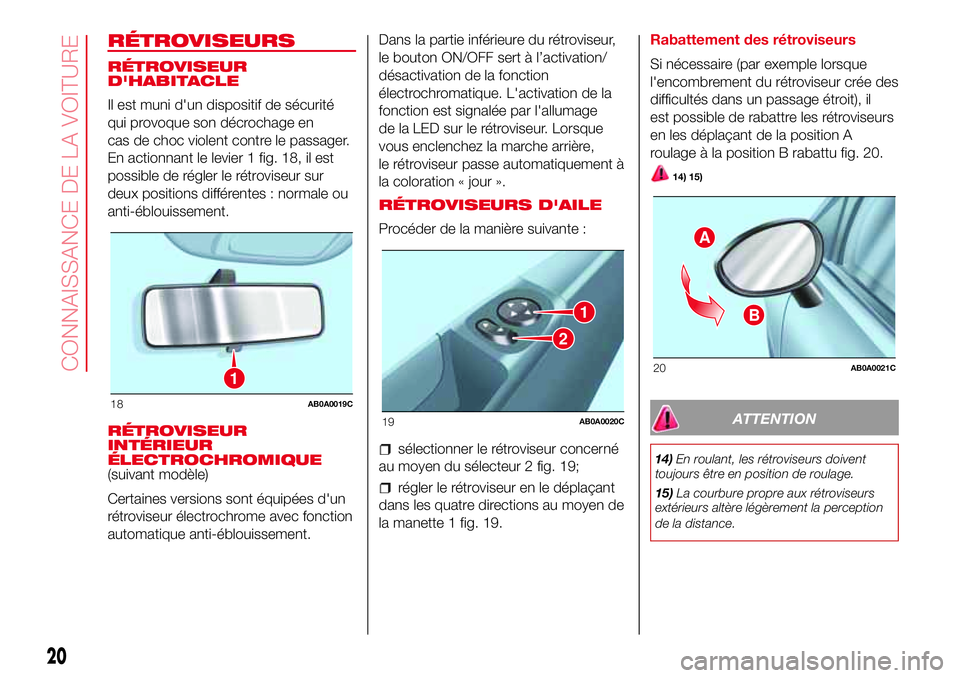

RÉTROVISEURS
RÉTROVISEUR
D'HABITACLE
Il est muni d'un dispositif de sécurité
qui provoque son décrochage en
cas de choc violent contre le passager.
En actionnant le levier 1 fig. 18, il est
possible de régler le rétroviseur sur
deux positions différentes : normale ou
anti-éblouissement.
RÉTROVISEUR
INTÉRIEUR
ÉLECTROCHROMIQUE
(suivant modèle)
Certaines versions sont équipées d'un
rétroviseur électrochrome avec fonction
automatique anti-éblouissement.Dans la partie inférieure du rétroviseur,
le bouton ON/OFF sert à l’activation/
désactivation de la fonction
électrochromatique. L'activation de la
fonction est signalée par l'allumage
de la LED sur le rétroviseur. Lorsque
vous enclenchez la marche arrière,
le rétroviseur passe automatiquement à
la coloration « jour ».
RÉTROVISEURS D'AILE
Procéder de la manière suivante :
sélectionner le rétroviseur concerné
au moyen du sélecteur 2 fig. 19;
régler le rétroviseur en le déplaçant
dans les quatre directions au moyen de
la manette 1 fig. 19.Rabattement des rétroviseurs
Si nécessaire (par exemple lorsque
l'encombrement du rétroviseur crée des
difficultés dans un passage étroit), il
est possible de rabattre les rétroviseurs
en les déplaçant de la position A
roulage à la position B rabattu fig. 20.
14) 15)
ATTENTION
14)En roulant, les rétroviseurs doivent
toujours être en position de roulage.
15)La courbure propre aux rétroviseurs
extérieurs altère légèrement la perception
de la distance.
1
18AB0A0019C
1
2
19AB0A0020C
A
B
20AB0A0021C
20
CONNAISSANCE DE LA VOITURE

FEUX EXTÉRIEURS
FEUX DE JOUR (D.R.L.) «
Daytime Running Lights
»
(suivant modèle)
Clé en position MAR et bague fig. 21
tournée en position
les feux de jour
s'enclenchent. Les autres feux et
l'éclairage d'habitacle restent éteints.
16) 17)
FEUX DE CROISEMENT/
FEUX DE POSITION
Quand la clé de contact est sur MAR,
tourner la bague sur
fig. 21. En cas
d'activation des feux de croisement,
les feux de jour sont éteints et les feux
de position et de croisement s'allument.
Le témoin
s'allume sur le
combiné de bord.Quand la clé de contact est en position
STOP ou retirée, en tournant la bague
de la positionOà la position
,
les feux de position et les feux éclaireur
de plaque s'allument.
FEUX DE ROUTE
Pour mettre en service les feux de
route, avec la bague en position
,
tirer le levier vers le volant, au-delà
du déclic de fin de course.
Le témoin
s'allume sur le combiné
de bord.
En tirant de nouveau le levier vers le
volant au-delà du déclic de fin de
course, les feux de route s'éteignent,
les feux de croisement se rallument
et le voyant s'éteint
.
Appels de phares
Pour obtenir ces appels lumineux, tirer
le levier vers le volant (position instable)
fig. 21, et ce indépendamment de la
position de la bague.
Le témoin
s'allume sur le combiné
de bord.
CLIGNOTANTS
Placer le levier en position (stable) :
vers le haut (position A) fig. 21:
actionnement du clignotant droit ;
vers le bas (position B) :
actionnement du clignotant gauche.Sur le combiné de bord, le témoin
ous'allume par intermittence. Les
clignotants se désactivent
automatiquement en ramenant la
voiture en position de marche rectiligne.
DISPOSITIF « FOLLOW
ME HOME »
Il permet, pendant un certain laps de
temps, d'éclairer l'espace situé devant
la voiture.
Activation
Avec la clé de contact sur STOP ou
extraite, tirer le levier vers le volant dans
les 2 minutes qui suivent l'extinction
du moteur.
À chaque actionnement du levier,
l'allumage des feux est prolongé de 30
secondes, jusqu'à un maximum de
210 secondes ; une fois cette période
de temps écoulée, les feux s'éteignent
automatiquement. Sur l'écran apparaît
la durée pendant laquelle la fonction
reste active.
Le témoin
sur le combiné de bord
s'allume au premier actionnement du
levier et reste allumé jusqu'à la
désactivation automatique de la
fonction.
A
B
21AB0A0026C
21

Désactivation
La fonction est désactivée en rallumant
les phares ou les feux de position, ou
en tirant le levier gauche vers le volant
(position instable) pendant plus de 2
secondes, ou en plaçant la clé de
contact sur la position MAR.
FEUX ANTIBROUILLARD/
FEUX ARRIÈRE DE
BROUILLARD
(suivant modèle)
L'activation des antibrouillards n'est
possible que lorsque les feux de
croisement sont allumés.
Pour allumer les antibrouillards/feux
arrière de brouillard, utiliser le bouton 1
fig. 22 comme suit :
première pression: allumage des
antibrouillards ;
deuxième pression: allumage
des feux arrière de brouillard ;
troisième pression: extinction
des antibrouillards/feux arrière de
brouillard.
Quand les antibrouillards sont activés,
le témoin
s'allume sur le combiné
de bord.
Quand les feux arrière de brouillard sont
activés, le témoin
s'allume sur le
combiné de bord.
FEUX ARRIÈRE DE
BROUILLARD
Ils s'allument, lorsque les feux de
croisement sont allumés, en appuyant
sur le bouton 2
fig. 22.
Quand les feux arrière de brouillard sont
activés, le témoin
s'allume.
Les feux s'éteignent en appuyant de
nouveau sur le bouton.
CORRECTEUR
D’ASSIETTE DES
PHARESAvec la clé de contact en position MAR
et les feux de croisement allumés,
appuyer sur les boutons+ou–fig. 23
pour régler l'assiette des phares.
L'écran affiche les positions
correspondant au réglage.
Position 0 - une ou deux personnes sur
les sièges avant.
Position1-4personnes.
Position2-4personnes + charge dans
le coffre à bagages.
Position 3 - conducteur + charge
maximale autorisée dans le coffre à
bagages.
ATTENTION Dans le cas où la voiture
est équipée de phares à décharge
de gaz (Xénon), le réglage de l'assiette
des phares est électronique et par
conséquent le réglage manuel à l'aide
des boutons+et–n'est pas possible.
ATTENTION
16)Les feux de jour sont une alternative
aux feux de croisement en conduite de
jour, quand ces derniers sont obligatoires ;
s'ils ne sont pas obligatoires, l'utilisation
des feux de jour reste autorisée.
22AB0A0352C
23AB0A0002C
22
CONNAISSANCE DE LA VOITURE
