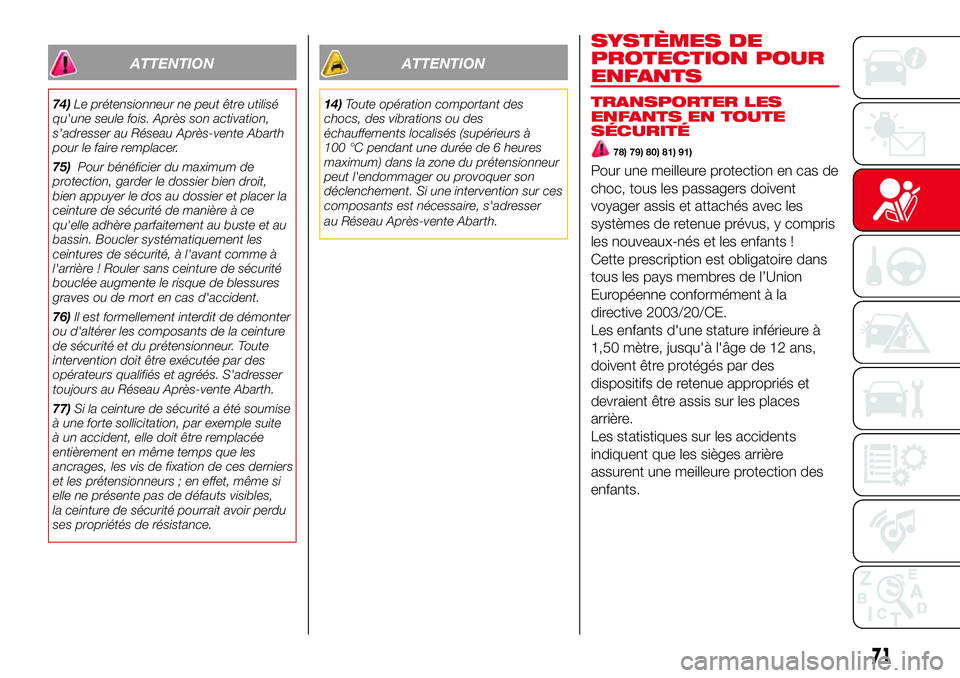

ATTENTION
74)Le prétensionneur ne peut être utilisé
qu'une seule fois. Après son activation,
s'adresser au Réseau Après-vente Abarth
pour le faire remplacer.
75)Pour bénéficier du maximum de
protection, garder le dossier bien droit,
bien appuyer le dos au dossier et placer la
ceinture de sécurité de manière à ce
qu'elle adhère parfaitement au buste et au
bassin. Boucler systématiquement les
ceintures de sécurité, à l'avant comme à
l'arrière ! Rouler sans ceinture de sécurité
bouclée augmente le risque de blessures
graves ou de mort en cas d'accident.
76)Il est formellement interdit de démonter
ou d'altérer les composants de la ceinture
de sécurité et du prétensionneur. Toute
intervention doit être exécutée par des
opérateurs qualifiés et agréés. S'adresser
toujours au Réseau Après-vente Abarth.
77)Si la ceinture de sécurité a été soumise
à une forte sollicitation, par exemple suite
à un accident, elle doit être remplacée
entièrement en même temps que les
ancrages, les vis de fixation de ces derniers
et les prétensionneurs ; en effet, même si
elle ne présente pas de défauts visibles,
la ceinture de sécurité pourrait avoir perdu
ses propriétés de résistance.
ATTENTION
14)Toute opération comportant des
chocs, des vibrations ou des
échauffements localisés (supérieurs à
100 °C pendant une durée de 6 heures
maximum) dans la zone du prétensionneur
peut l'endommager ou provoquer son
déclenchement. Si une intervention sur ces
composants est nécessaire, s'adresser
au Réseau Après-vente Abarth.
SYSTÈMES DE
PROTECTION POUR
ENFANTS
TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
78) 79) 80) 81) 91)
Pour une meilleure protection en cas de
choc, tous les passagers doivent
voyager assis et attachés avec les
systèmes de retenue prévus, y compris
les nouveaux-nés et les enfants !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la
directive 2003/20/CE.
Les enfants d'une stature inférieure à
1,50 mètre, jusqu'à l'âge de 12 ans,
doivent être protégés par des
dispositifs de retenue appropriés et
devraient être assis sur les places
arrière.
Les statistiques sur les accidents
indiquent que les sièges arrière
assurent une meilleure protection des
enfants.
71

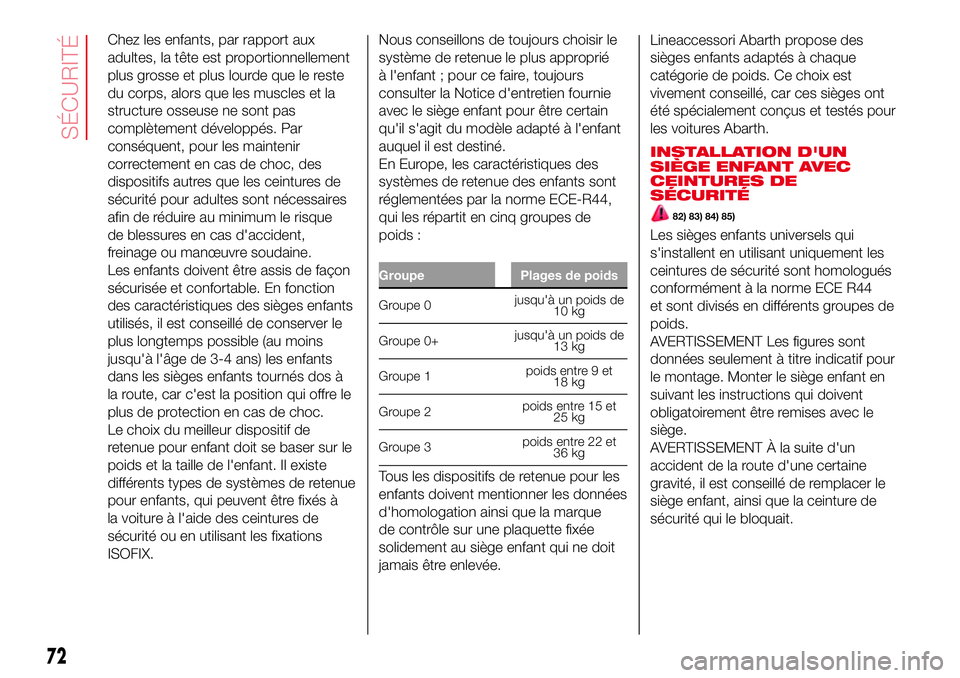

Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les maintenir
correctement en cas de choc, des
dispositifs autres que les ceintures de
sécurité pour adultes sont nécessaires
afin de réduire au minimum le risque
de blessures en cas d'accident,
freinage ou manœuvre soudaine.
Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des caractéristiques des sièges enfants
utilisés, il est conseillé de conserver le
plus longtemps possible (au moins
jusqu'à l'âge de 3-4 ans) les enfants
dans les sièges enfants tournés dos à
la route, car c'est la position qui offre le
plus de protection en cas de choc.
Le choix du meilleur dispositif de
retenue pour enfant doit se baser sur le
poids et la taille de l'enfant. Il existe
différents types de systèmes de retenue
pour enfants, qui peuvent être fixés à
la voiture à l'aide des ceintures de
sécurité ou en utilisant les fixations
ISOFIX.Nous conseillons de toujours choisir le
système de retenue le plus approprié
à l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.
En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids de
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et
18 kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et
36 kg
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque
de contrôle sur une plaquette fixée
solidement au siège enfant qui ne doit
jamais être enlevée.Lineaccessori Abarth propose des
sièges enfants adaptés à chaque
catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont
été spécialement conçus et testés pour
les voitures Abarth.
INSTALLATION D'UN
SIÈGE ENFANT AVEC
CEINTURES DE
SÉCURITÉ
82) 83) 84) 85)
Les sièges enfants universels qui
s'installent en utilisant uniquement les
ceintures de sécurité sont homologués
conformément à la norme ECE R44
et sont divisés en différents groupes de
poids.
AVERTISSEMENT Les figures sont
données seulement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
AVERTISSEMENT À la suite d'un
accident de la route d'une certaine
gravité, il est conseillé de remplacer le
siège enfant, ainsi que la ceinture de
sécurité qui le bloquait.
72
SÉCURITÉ

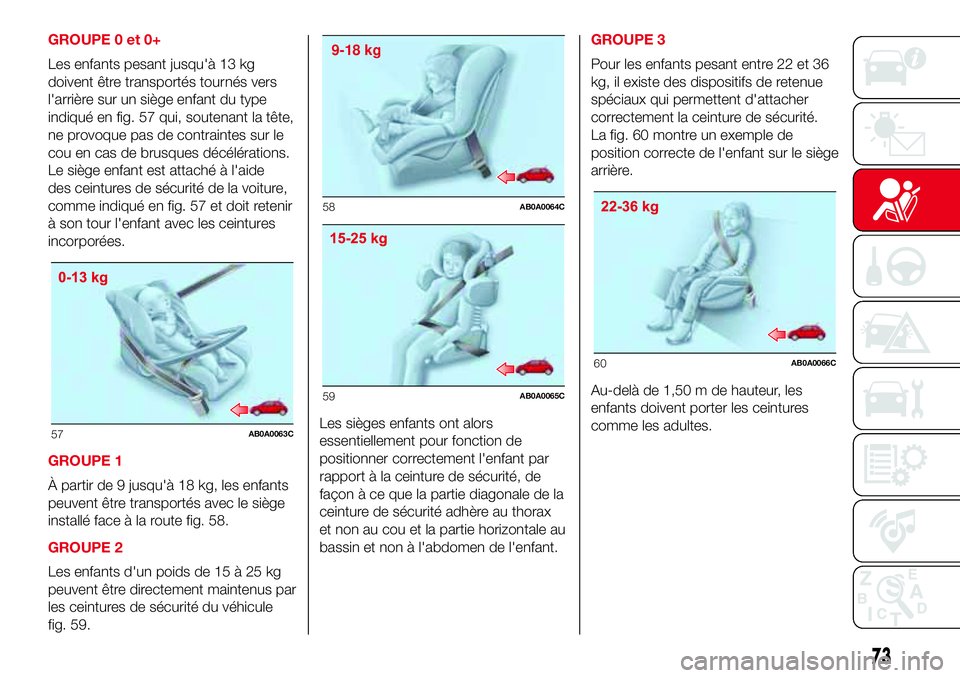

GROUPE 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège enfant du type
indiqué en fig. 57 qui, soutenant la tête,
ne provoque pas de contraintes sur le
cou en cas de brusques décélérations.
Le siège enfant est attaché à l'aide
des ceintures de sécurité de la voiture,
comme indiqué en fig. 57 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.
GROUPE 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
installé face à la route fig. 58.
GROUPE 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 59.Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax
et non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.GROUPE 3
Pour les enfants pesant entre 22 et 36
kg, il existe des dispositifs de retenue
spéciaux qui permettent d'attacher
correctement la ceinture de sécurité.
La fig. 60 montre un exemple de
position correcte de l'enfant sur le siège
arrière.
Au-delà de 1,50 m de hauteur, les
enfants doivent porter les ceintures
comme les adultes.
57AB0A0063C
9-18 kg
58AB0A0064C
59AB0A0065C
60AB0A0066C
73

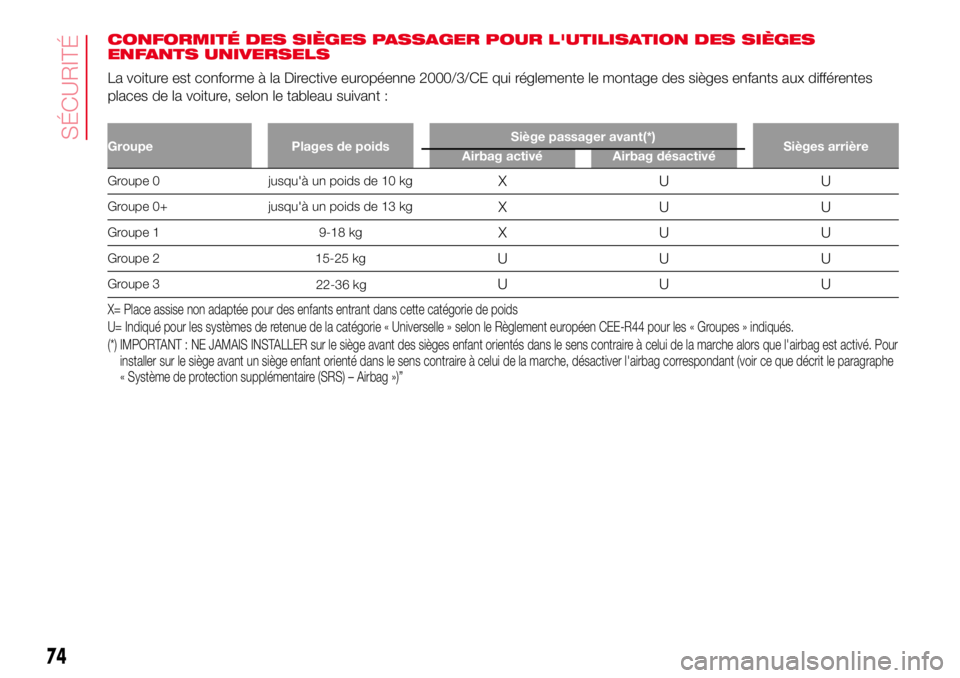

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Groupe Plages de poidsSiège passager avant(*)
Sièges arrière
Airbag activé Airbag désactivé
Groupe 0 jusqu'à un poids de 10 kgXUU
Groupe 0+ jusqu'à un poids de 13 kgXUU
Groupe 1 9-18 kgXUU
Groupe 2 15-25 kgUUU
Groupe 3
22-36 kgUUU
X= Place assise non adaptée pour des enfants entrant dans cette catégorie de poids
U= Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les « Groupes » indiqués.
(*) IMPORTANT : NE JAMAIS INSTALLER sur le siège avant des sièges enfant orientés dans le sens contraire à celui de la marche alors que l'airbag est activé. Pour
installer sur le siège avant un siège enfant orienté dans le sens contraire à celui de la marche, désactiver l'airbag correspondant (voir ce que décritle paragraphe
« Système de protection supplémentaire (SRS) – Airbag »)”
74
SÉCURITÉ

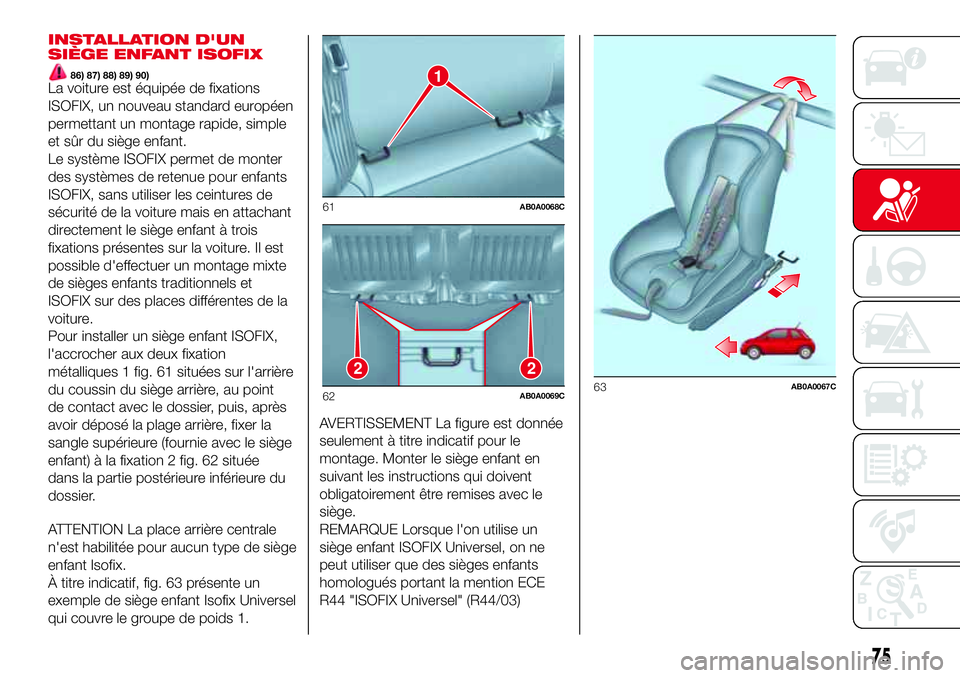

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
86) 87) 88) 89) 90)La voiture est équipée de fixations
ISOFIX, un nouveau standard européen
permettant un montage rapide, simple
et sûr du siège enfant.
Le système ISOFIX permet de monter
des systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture. Il est
possible d'effectuer un montage mixte
de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture.
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixation
métalliques 1 fig. 61 situées sur l'arrière
du coussin du siège arrière, au point
de contact avec le dossier, puis, après
avoir déposé la plage arrière, fixer la
sangle supérieure (fournie avec le siège
enfant) à la fixation 2 fig. 62 située
dans la partie postérieure inférieure du
dossier.
ATTENTION La place arrière centrale
n'est habilitée pour aucun type de siège
enfant Isofix.
À titre indicatif, fig. 63 présente un
exemple de siège enfant Isofix Universel
qui couvre le groupe de poids 1.AVERTISSEMENT La figure est donnée
seulement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués portant la mention ECE
R44 "ISOFIX Universel" (R44/03)1
61AB0A0068C
22
62AB0A0069C63AB0A0067C
75

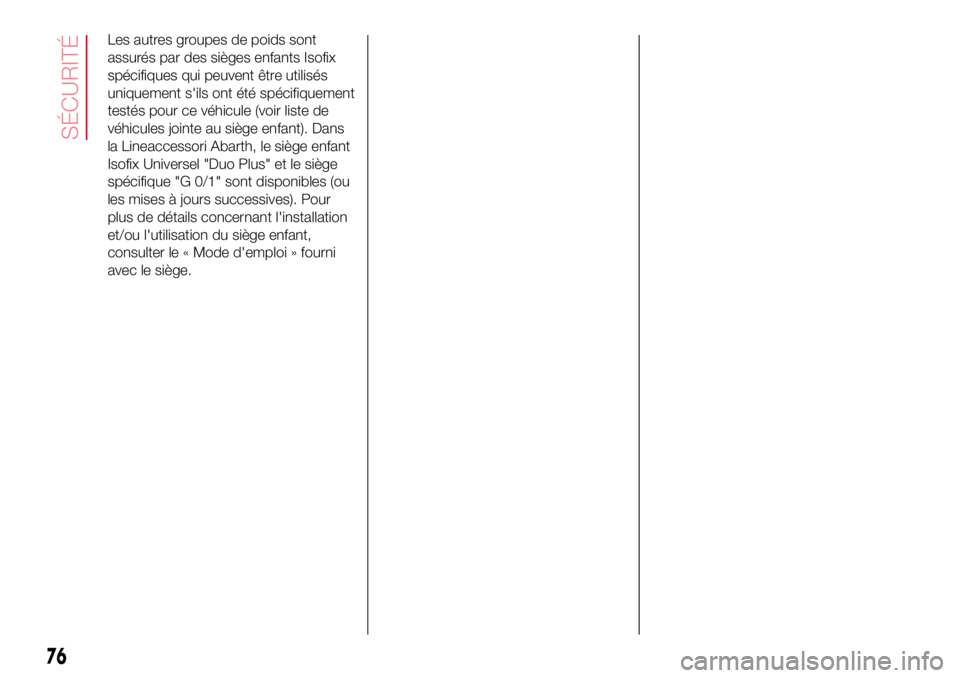

Les autres groupes de poids sont
assurés par des sièges enfants Isofix
spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement
testés pour ce véhicule (voir liste de
véhicules jointe au siège enfant). Dans
la Lineaccessori Abarth, le siège enfant
Isofix Universel "Duo Plus" et le siège
spécifique "G 0/1" sont disponibles (ou
les mises à jours successives). Pour
plus de détails concernant l'installation
et/ou l'utilisation du siège enfant,
consulter le « Mode d'emploi » fourni
avec le siège.
76
SÉCURITÉ

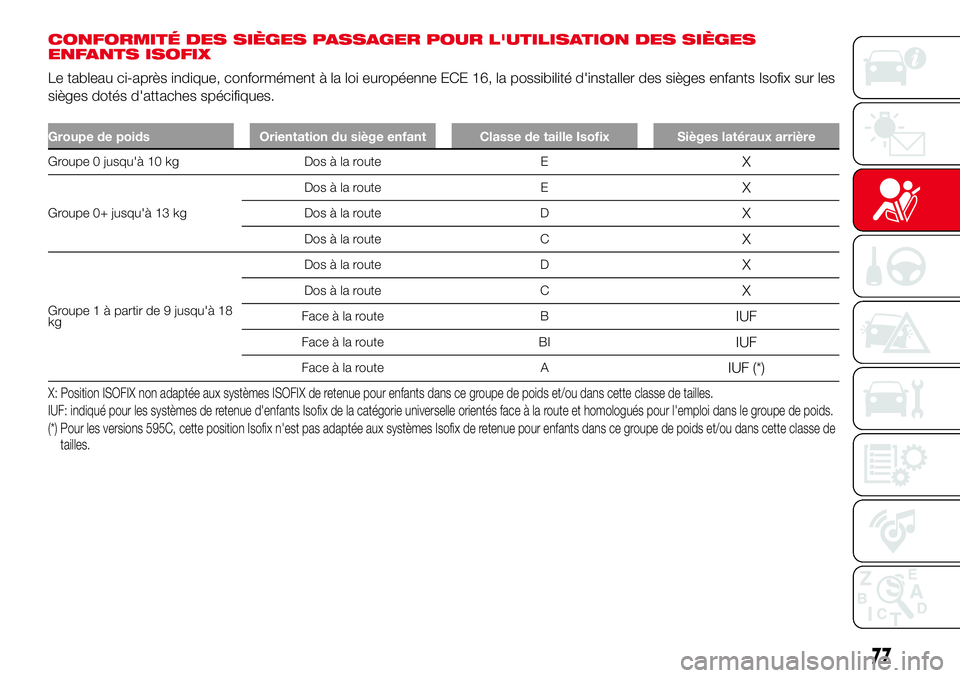

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
Le tableau ci-après indique, conformément à la loi européenne ECE 16, la possibilité d'installer des sièges enfants Isofix sur les
sièges dotés d'attaches spécifiques.
Groupe de poids Orientation du siège enfant Classe de taille Isofix Sièges latéraux arrière
Groupe 0 jusqu'à 10 kg Dos à la route EX
Groupe 0+ jusqu'à 13 kgDos à la route E
X
Dos à la route DX
Dos à la route CX
Groupe 1 à partir de 9 jusqu'à 18
kgDos à la route D
X
Dos à la route CX
Face à la route BIUF
Face à la route BIIUF
Face à la route AIUF (*)
X: Position ISOFIX non adaptée aux systèmes ISOFIX de retenue pour enfants dans ce groupe de poids et/ou dans cette classe de tailles.
IUF: indiqué pour les systèmes de retenue d'enfants Isofix de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupe de poids.
(*) Pour les versions 595C, cette position Isofix n'est pas adaptée aux systèmes Isofix de retenue pour enfants dans ce groupe de poids et/ou dans cetteclasse de
tailles.
77

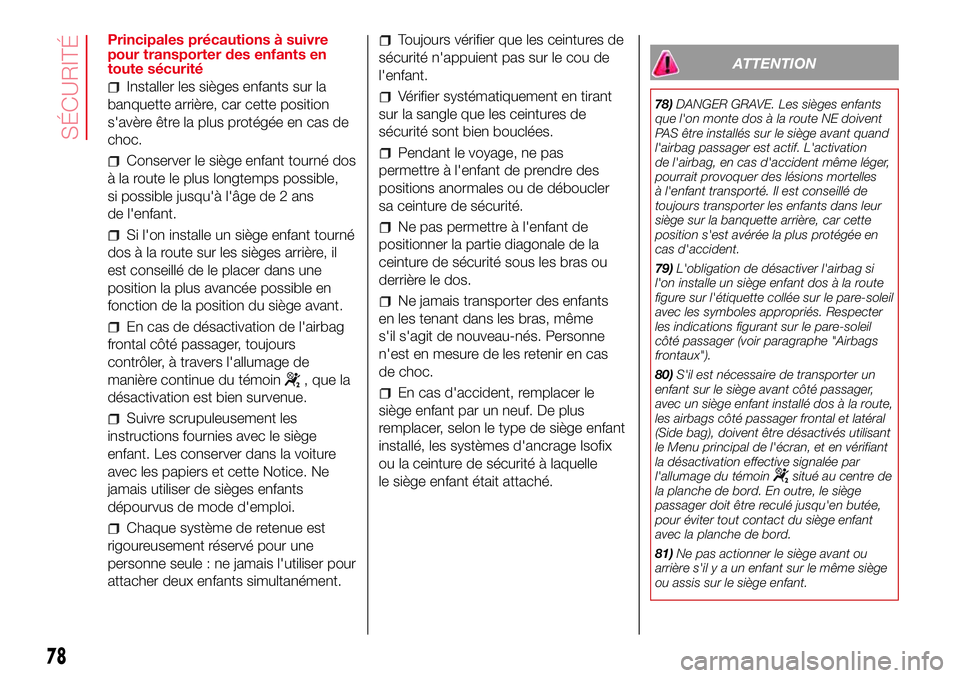

Principales précautions à suivre
pour transporter des enfants en
toute sécurité
Installer les sièges enfants sur la
banquette arrière, car cette position
s'avère être la plus protégée en cas de
choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible,
si possible jusqu'à l'âge de 2 ans
de l'enfant.
Si l'on installe un siège enfant tourné
dos à la route sur les sièges arrière, il
est conseillé de le placer dans une
position la plus avancée possible en
fonction de la position du siège avant.
En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, à travers l'allumage de
manière continue du témoin
, que la
désactivation est bien survenue.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas
permettre à l'enfant de prendre des
positions anormales ou de déboucler
sa ceinture de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter des enfants
en les tenant dans les bras, même
s'il s'agit de nouveau-nés. Personne
n'est en mesure de les retenir en cas
de choc.
En cas d'accident, remplacer le
siège enfant par un neuf. De plus
remplacer, selon le type de siège enfant
installé, les systèmes d'ancrage Isofix
ou la ceinture de sécurité à laquelle
le siège enfant était attaché.
ATTENTION
78)DANGER GRAVE. Les sièges enfants
que l'on monte dos à la route NE doivent
PAS être installés sur le siège avant quand
l'airbag passager est actif. L'activation
de l'airbag, en cas d'accident même léger,
pourrait provoquer des lésions mortelles
à l'enfant transporté. Il est conseillé de
toujours transporter les enfants dans leur
siège sur la banquette arrière, car cette
position s'est avérée la plus protégée en
cas d'accident.
79)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir paragraphe "Airbags
frontaux").
80)S'il est nécessaire de transporter un
enfant sur le siège avant côté passager,
avec un siège enfant installé dos à la route,
les airbags côté passager frontal et latéral
(Side bag), doivent être désactivés utilisant
le Menu principal de l'écran, et en vérifiant
la désactivation effective signalée par
l'allumage du témoin
situé au centre de
la planche de bord. En outre, le siège
passager doit être reculé jusqu'en butée,
pour éviter tout contact du siège enfant
avec la planche de bord.
81)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant.
78
SÉCURITÉ
