2017 Abarth 500 Notice d'entretien (in French)

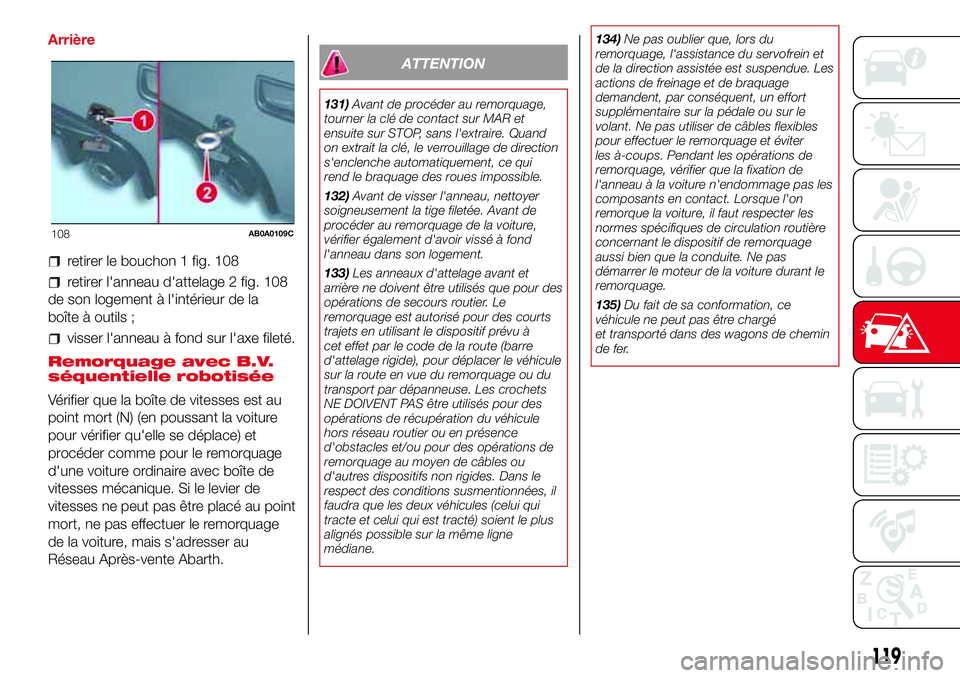

Arrière
retirer le bouchon 1 fig. 108
retirer l'anneau d'attelage 2 fig. 108
de son logement à l'intérieur de la
boîte à outils ;
visser l'anneau à fond sur l'axe fileté.
Remorquage avec B.V.
séquentielle robotisée
Vérifier que la boîte de vitesses est au
point mort (N) (en poussant la voiture
pour vérifier qu'elle se déplace) et
procéder comme pour le remorquage
d'une voiture ordinaire avec boîte de
vitesses mécanique. Si le levier de
vitesses ne peut pas être placé au point
mort, ne pas effectuer le remorquage
de la voiture, mais s'adresser au
Réseau Après-vente Abarth.
ATTENTION
131)Avant de procéder au remorquage,
tourner la clé de contact sur MAR et
ensuite sur STOP, sans l'extraire. Quand
on extrait la clé, le verrouillage de direction
s'enclenche automatiquement, ce qui
rend le braquage des roues impossible.
132)Avant de visser l'anneau, nettoyer
soigneusement la tige filetée. Avant de
procéder au remorquage de la voiture,
vérifier également d'avoir vissé à fond
l'anneau dans son logement.
133)Les anneaux d'attelage avant et
arrière ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est autorisé pour des courts
trajets en utilisant le dispositif prévu à
cet effet par le code de la route (barre
d'attelage rigide), pour déplacer le véhicule
sur la route en vue du remorquage ou du
transport par dépanneuse. Les crochets
NE DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule
hors réseau routier ou en présence
d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou
d'autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il
faudra que les deux véhicules (celui qui
tracte et celui qui est tracté) soient le plus
alignés possible sur la même ligne
médiane.134)Ne pas oublier que, lors du
remorquage, l'assistance du servofrein et
de la direction assistée est suspendue. Les
actions de freinage et de braquage
demandent, par conséquent, un effort
supplémentaire sur la pédale ou sur le
volant. Ne pas utiliser de câbles flexibles
pour effectuer le remorquage et éviter
les à-coups. Pendant les opérations de
remorquage, vérifier que la fixation de
l'anneau à la voiture n'endommage pas les
composants en contact. Lorsque l'on
remorque la voiture, il faut respecter les
normes spécifiques de circulation routière
concernant le dispositif de remorquage
aussi bien que la conduite. Ne pas
démarrer le moteur de la voiture durant le
remorquage.
135)Du fait de sa conformation, ce
véhicule ne peut pas être chargé
et transporté dans des wagons de chemin
de fer.
108AB0A0109C
119

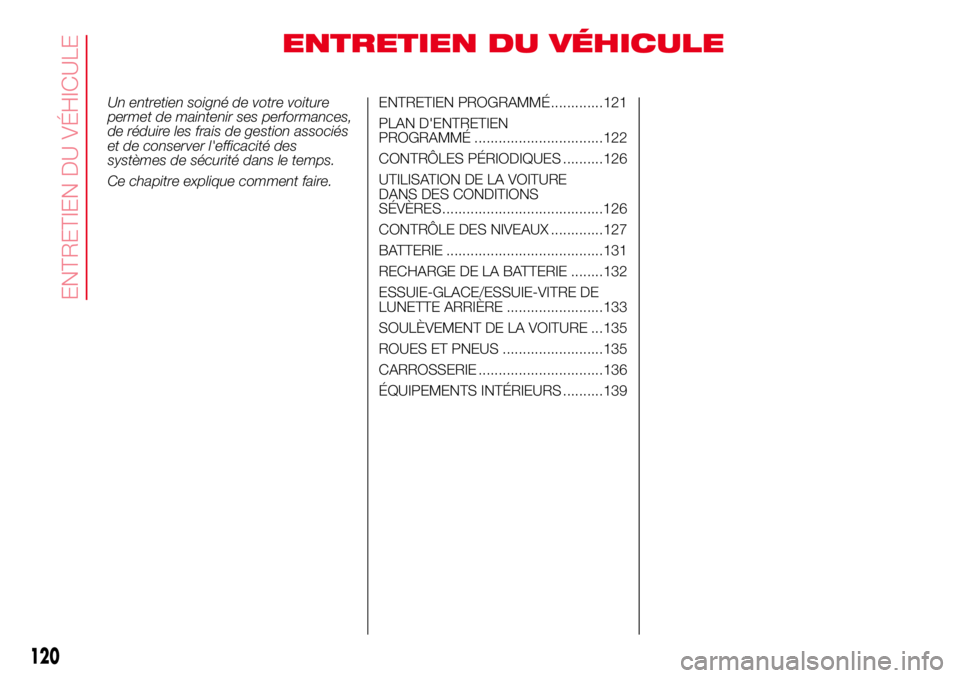

ENTRETIEN DU VÉHICULE
Un entretien soigné de votre voiture
permet de maintenir ses performances,
de réduire les frais de gestion associés
et de conserver l'efficacité des
systèmes de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ .............121
PLAN D'ENTRETIEN
PROGRAMMÉ ................................122
CONTRÔLES PÉRIODIQUES ..........126
UTILISATION DE LA VOITURE
DANS DES CONDITIONS
SÉVÈRES ........................................126
CONTRÔLE DES NIVEAUX .............127
BATTERIE .......................................131
RECHARGE DE LA BATTERIE ........132
ESSUIE-GLACE/ESSUIE-VITRE DE
LUNETTE ARRIÈRE ........................133
SOULÈVEMENT DE LA VOITURE ...135
ROUES ET PNEUS .........................135
CARROSSERIE ...............................136
ÉQUIPEMENTS INTÉRIEURS ..........139
120
ENTRETIEN DU VÉHICULE

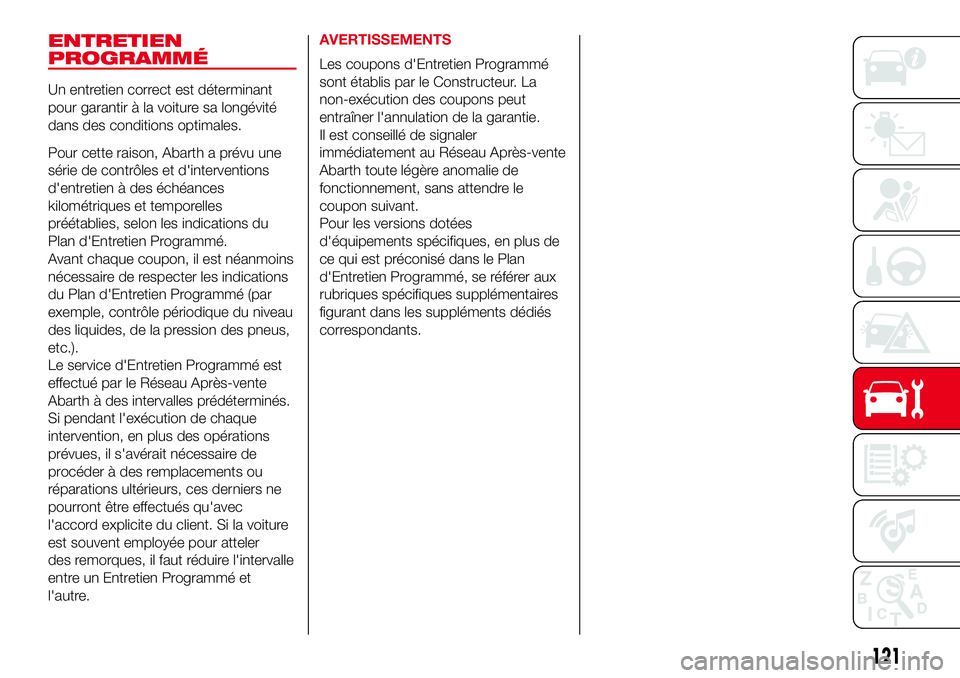

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Abarth a prévu une
série de contrôles et d'interventions
d'entretien à des échéances
kilométriques et temporelles
préétablies, selon les indications du
Plan d'Entretien Programmé.
Avant chaque coupon, il est néanmoins
nécessaire de respecter les indications
du Plan d'Entretien Programmé (par
exemple, contrôle périodique du niveau
des liquides, de la pression des pneus,
etc.).
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente
Abarth à des intervalles prédéterminés.
Si pendant l'exécution de chaque
intervention, en plus des opérations
prévues, il s'avérait nécessaire de
procéder à des remplacements ou
réparations ultérieurs, ces derniers ne
pourront être effectués qu'avec
l'accord explicite du client. Si la voiture
est souvent employée pour atteler
des remorques, il faut réduire l'intervalle
entre un Entretien Programmé et
l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé
sont établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de signaler
immédiatement au Réseau Après-vente
Abarth toute légère anomalie de
fonctionnement, sans attendre le
coupon suivant.
Pour les versions dotées
d'équipements spécifiques, en plus de
ce qui est préconisé dans le Plan
d'Entretien Programmé, se référer aux
rubriques spécifiques supplémentaires
figurant dans les suppléments dédiés
correspondants.
121

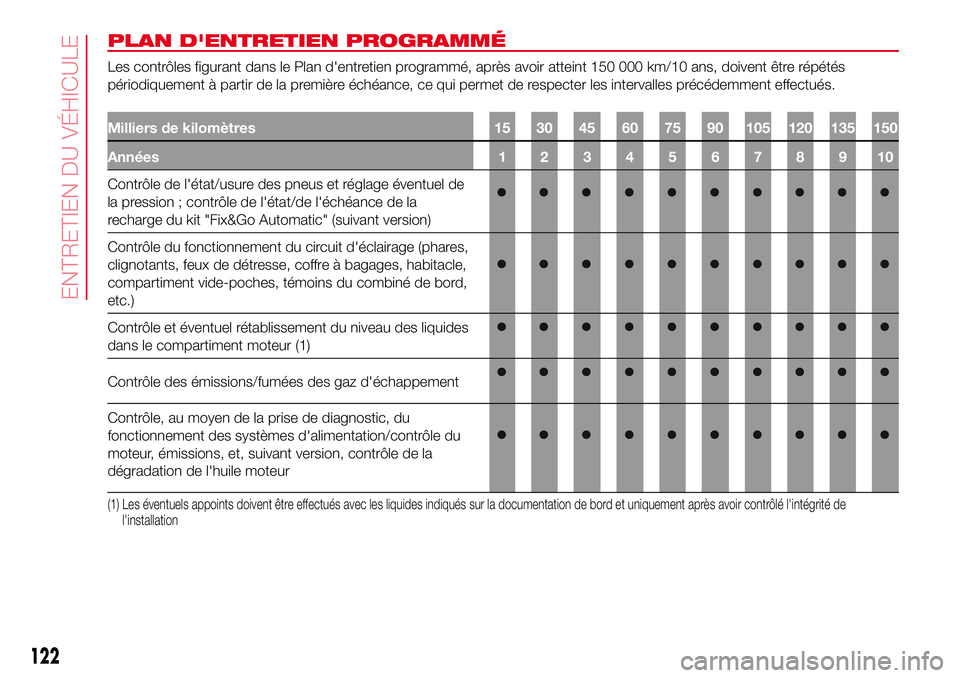

PLAN D'ENTRETIEN PROGRAMMÉ
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 150 000 km/10 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150
Années 1 2 3 4 5 6 7 8 9 10
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'état/de l'échéance de la
recharge du kit "Fix&Go Automatic" (suivant version)
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
compartiment vide-poches, témoins du combiné de bord,
etc.)
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur (1)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions, et, suivant version, contrôle de la
dégradation de l'huile moteur
(1) Les éventuels appoints doivent être effectués avec les liquides indiqués sur la documentation de bord et uniquement après avoir contrôlé l'intégrité de
l'installation
122
ENTRETIEN DU VÉHICULE

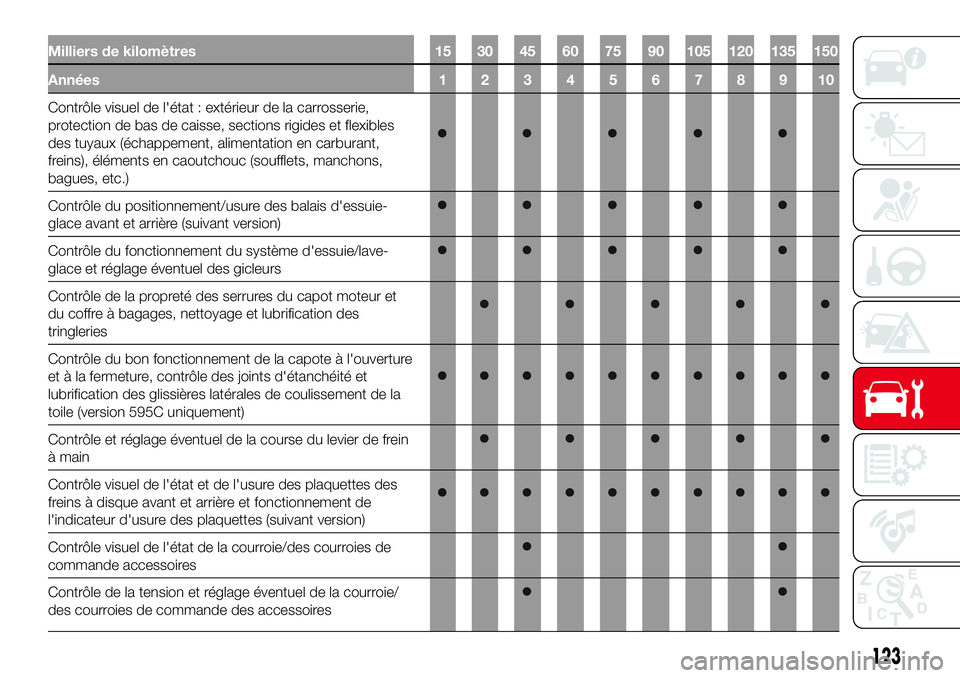

Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150
Années 1 2 3 4 5 6 7 8 9 10
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
Contrôle du positionnement/usure des balais d'essuie-
glace avant et arrière (suivant version)
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs
Contrôle de la propreté des serrures du capot moteur et
du coffre à bagages, nettoyage et lubrification des
tringleries
Contrôle du bon fonctionnement de la capote à l'ouverture
et à la fermeture, contrôle des joints d'étanchéité et
lubrification des glissières latérales de coulissement de la
toile (version 595C uniquement)
Contrôle et réglage éventuel de la course du levier de frein
à main
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant et arrière et fonctionnement de
l'indicateur d'usure des plaquettes (suivant version)
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires
Contrôle de la tension et réglage éventuel de la courroie/
des courroies de commande des accessoires
123

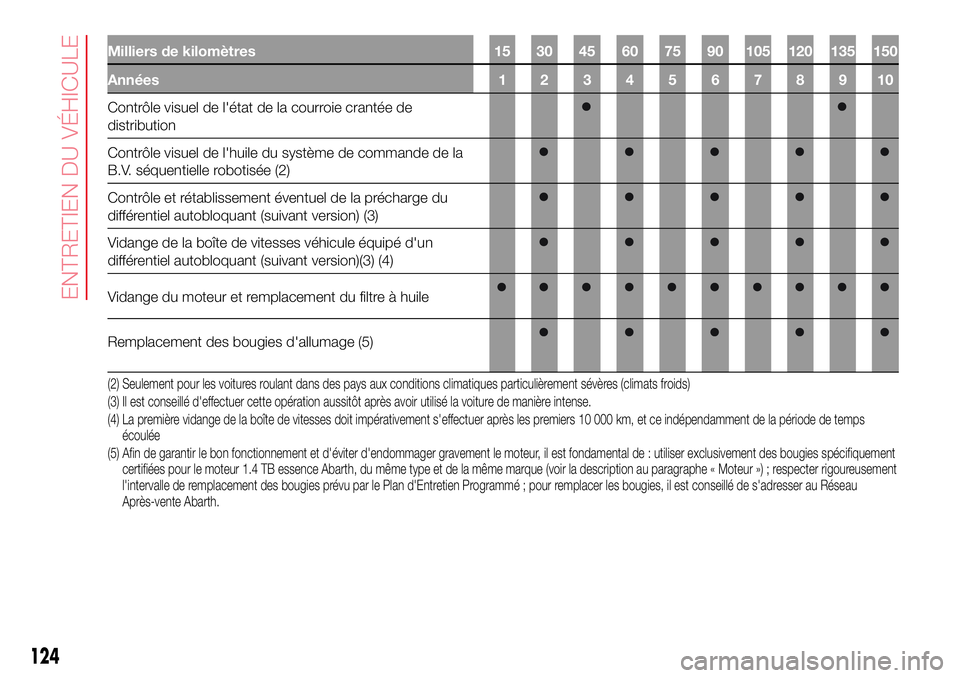

Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150
Années 1 2 3 4 5 6 7 8 9 10
Contrôle visuel de l'état de la courroie crantée de
distribution
Contrôle visuel de l'huile du système de commande de la
B.V. séquentielle robotisée (2)
Contrôle et rétablissement éventuel de la précharge du
différentiel autobloquant (suivant version) (3)
Vidange de la boîte de vitesses véhicule équipé d'un
différentiel autobloquant (suivant version)(3) (4)
Vidange du moteur et remplacement du filtre à huile
Remplacement des bougies d'allumage (5)
(2) Seulement pour les voitures roulant dans des pays aux conditions climatiques particulièrement sévères (climats froids)
(3) Il est conseillé d'effectuer cette opération aussitôt après avoir utilisé la voiture de manière intense.
(4) La première vidange de la boîte de vitesses doit impérativement s'effectuer après les premiers 10 000 km, et ce indépendamment de la période de temps
écoulée
(5) Afin de garantir le bon fonctionnement et d'éviter d'endommager gravement le moteur, il est fondamental de : utiliser exclusivement des bougies spécifiquement
certifiées pour le moteur 1.4 TB essence Abarth, du même type et de la même marque (voir la description au paragraphe « Moteur ») ; respecter rigoureusement
l'intervalle de remplacement des bougies prévu par le Plan d'Entretien Programmé ; pour remplacer les bougies, il est conseillé de s'adresser au Réseau
Après-vente Abarth.
124
ENTRETIEN DU VÉHICULE

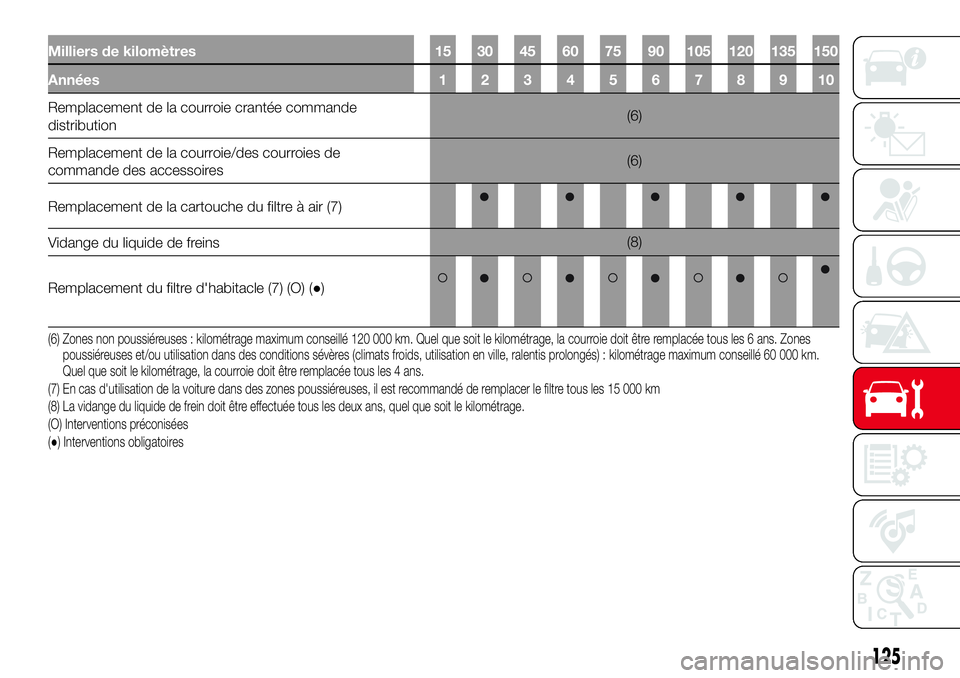

Milliers de kilomètres 15 30 45 60 75 90 105 120 135 150
Années 1 2 3 4 5 6 7 8 9 10
Remplacement de la courroie crantée commande
distribution(6)
Remplacement de la courroie/des courroies de
commande des accessoires(6)
Remplacement de la cartouche du filtre à air (7)
Vidange du liquide de freins(8)
Remplacement du filtre d'habitacle (7) (O) (●)
(6) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous les 6 ans. Zones
poussiéreuses et/ou utilisation dans des conditions sévères (climats froids, utilisation en ville, ralentis prolongés) : kilométrage maximum conseillé 60 000 km.
Quel que soit le kilométrage, la courroie doit être remplacée tous les 4 ans.
(7) En cas d'utilisation de la voiture dans des zones poussiéreuses, il est recommandé de remplacer le filtre tous les 15 000 km
(8) La vidange du liquide de frein doit être effectuée tous les deux ans, quel que soit le kilométrage.
(O) Interventions préconisées
(●) Interventions obligatoires
125

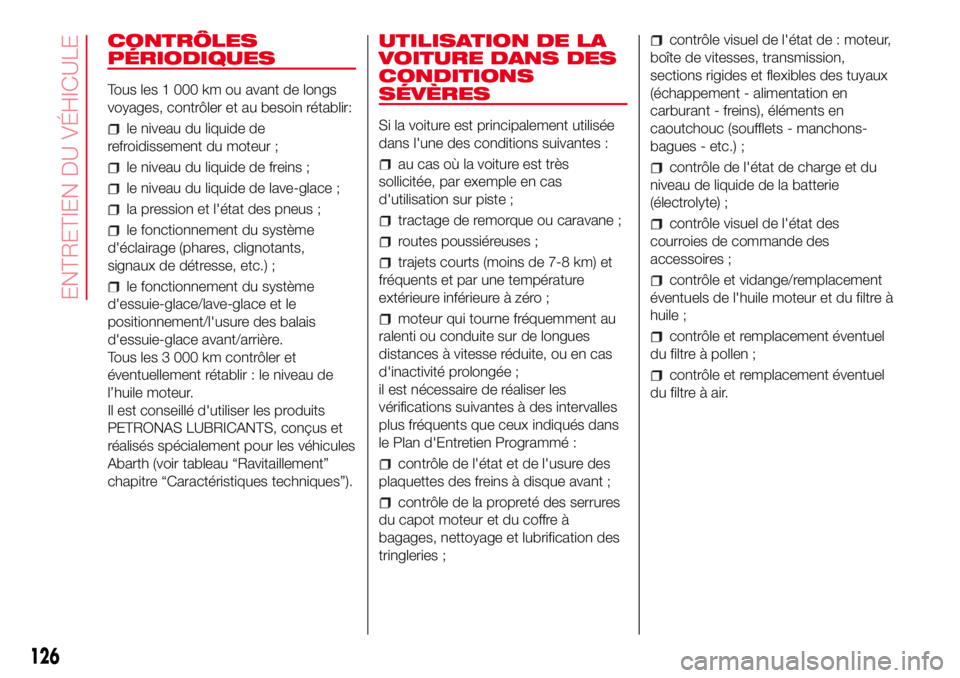

CONTRÔLES
PÉRIODIQUES
Tous les 1 000 km ou avant de longs
voyages, contrôler et au besoin rétablir:
le niveau du liquide de
refroidissement du moteur ;
le niveau du liquide de freins ;
le niveau du liquide de lave-glace ;
la pression et l'état des pneus ;
le fonctionnement du système
d'éclairage (phares, clignotants,
signaux de détresse, etc.) ;
le fonctionnement du système
d'essuie-glace/lave-glace et le
positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Tous les 3 000 km contrôler et
éventuellement rétablir : le niveau de
l’huile moteur.
Il est conseillé d'utiliser les produits
PETRONAS LUBRICANTS, conçus et
réalisés spécialement pour les véhicules
Abarth (voir tableau “Ravitaillement”
chapitre “Caractéristiques techniques”).
UTILISATION DE LA
VOITURE DANS DES
CONDITIONS
SÉVÈRES
Si la voiture est principalement utilisée
dans l'une des conditions suivantes :
au cas où la voiture est très
sollicitée, par exemple en cas
d'utilisation sur piste ;
tractage de remorque ou caravane ;
routes poussiéreuses ;
trajets courts (moins de 7-8 km) et
fréquents et par une température
extérieure inférieure à zéro ;
moteur qui tourne fréquemment au
ralenti ou conduite sur de longues
distances à vitesse réduite, ou en cas
d'inactivité prolongée ;
il est nécessaire de réaliser les
vérifications suivantes à des intervalles
plus fréquents que ceux indiqués dans
le Plan d'Entretien Programmé :
contrôle de l'état et de l'usure des
plaquettes des freins à disque avant ;
contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification des
tringleries ;
contrôle visuel de l'état de : moteur,
boîte de vitesses, transmission,
sections rigides et flexibles des tuyaux
(échappement - alimentation en
carburant - freins), éléments en
caoutchouc (soufflets - manchons-
bagues - etc.) ;
contrôle de l'état de charge et du
niveau de liquide de la batterie
(électrolyte) ;
contrôle visuel de l'état des
courroies de commande des
accessoires ;
contrôle et vidange/remplacement
éventuels de l'huile moteur et du filtre à
huile ;
contrôle et remplacement éventuel
du filtre à pollen ;
contrôle et remplacement éventuel
du filtre à air.
126
ENTRETIEN DU VÉHICULE
