2017 Abarth 500 Notice d'entretien (in French)

17)Les feux de jour ne remplacent pas les
feux de croisement la nuit ou dans les
tunnels. L’utilisation des feux de jour est
réglementée par le code de la route en
vigueur dans le pays où l'on circule : il faut
donc impérativement en respecter les
dispositions.PLAFONNIERS
PLAFONNIER AVANT
Le cabochon fig. 24 peut prendre trois
positions :
côté droit enfoncé: éclairage
toujours allumé ;
côté gauche enfoncé: éclairage
toujours éteint ;
position centrale (neutre):
l'éclairage s'allume et s'éteint
respectivement à l'ouverture ou à la
fermeture des portes.
ATTENTION Avant de descendre de
voiture, s'assurer que l'interrupteur est
en position centrale, et s'assurer que
les lumières s'éteignent quand les
portes sont fermées, afin d'éviter que la
batterie se décharge.Sur certaines versions, l'allumage et
l'extinction se produisent uniquement
lorsqu'on ouvre ou ferme la porte avant
côté conducteur.
Le déverrouillage des portes par clé
avec télécommande active une
temporisation d'environ 10 secondes.
Lorsque le verrouillage des portes
est effectué par clé avec
télécommande, le plafonnier s'éteint.
Temporisations de l'éclairage du
plafonnier (position centrale du
transparent)
Le plafonnier s'allume
automatiquement dans les cas
suivants: à l'ouverture d'une porte,
après avoir retiré la clé de contact du
commutateur de démarrage et au
déverrouillage des portes.
10 secondes après la fermeture de
toutes les portes et au verrouillage des
portes, l'éclairage du plafonnier s'éteint.
L'éclairage intérieur s'éteint cependant
après 15 minutes pour préserver la
durée de vie de la batterie.
24AB0A0282C
23

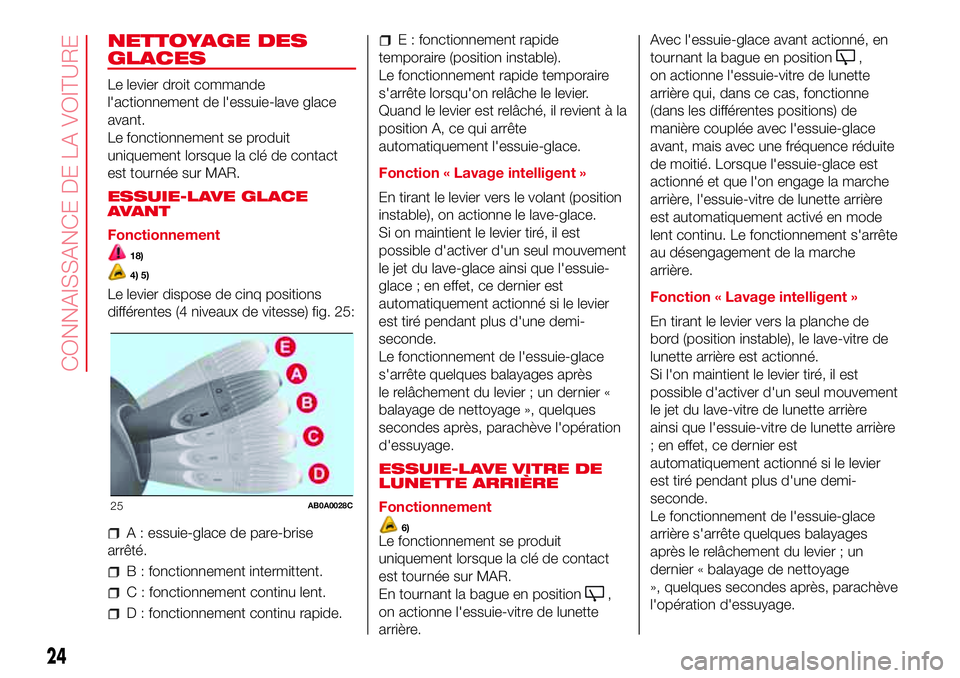

NETTOYAGE DES
GLACES
Le levier droit commande
l'actionnement de l'essuie-lave glace
avant.
Le fonctionnement se produit
uniquement lorsque la clé de contact
est tournée sur MAR.
ESSUIE-LAVE GLACE
AVANT
Fonctionnement
18)
4) 5)
Le levier dispose de cinq positions
différentes (4 niveaux de vitesse) fig. 25:
A : essuie-glace de pare-brise
arrêté.
B : fonctionnement intermittent.
C : fonctionnement continu lent.
D : fonctionnement continu rapide.
E : fonctionnement rapide
temporaire (position instable).
Le fonctionnement rapide temporaire
s'arrête lorsqu'on relâche le levier.
Quand le levier est relâché, il revient à la
position A, ce qui arrête
automatiquement l'essuie-glace.
Fonction « Lavage intelligent »
En tirant le levier vers le volant (position
instable), on actionne le lave-glace.
Si on maintient le levier tiré, il est
possible d'activer d'un seul mouvement
le jet du lave-glace ainsi que l'essuie-
glace ; en effet, ce dernier est
automatiquement actionné si le levier
est tiré pendant plus d'une demi-
seconde.
Le fonctionnement de l'essuie-glace
s'arrête quelques balayages après
le relâchement du levier ; un dernier «
balayage de nettoyage », quelques
secondes après, parachève l'opération
d'essuyage.
ESSUIE-LAVE VITRE DE
LUNETTE ARRIÈRE
Fonctionnement
6)Le fonctionnement se produit
uniquement lorsque la clé de contact
est tournée sur MAR.
En tournant la bague en position
,
on actionne l'essuie-vitre de lunette
arrière.Avec l'essuie-glace avant actionné, en
tournant la bague en position
,
on actionne l'essuie-vitre de lunette
arrière qui, dans ce cas, fonctionne
(dans les différentes positions) de
manière couplée avec l'essuie-glace
avant, mais avec une fréquence réduite
de moitié. Lorsque l'essuie-glace est
actionné et que l'on engage la marche
arrière, l'essuie-vitre de lunette arrière
est automatiquement activé en mode
lent continu. Le fonctionnement s'arrête
au désengagement de la marche
arrière.
Fonction « Lavage intelligent »
En tirant le levier vers la planche de
bord (position instable), le lave-vitre de
lunette arrière est actionné.
Si l'on maintient le levier tiré, il est
possible d'activer d'un seul mouvement
le jet du lave-vitre de lunette arrière
ainsi que l'essuie-vitre de lunette arrière
; en effet, ce dernier est
automatiquement actionné si le levier
est tiré pendant plus d'une demi-
seconde.
Le fonctionnement de l'essuie-glace
arrière s'arrête quelques balayages
après le relâchement du levier ; un
dernier « balayage de nettoyage
», quelques secondes après, parachève
l'opération d'essuyage.
25AB0A0028C
24
CONNAISSANCE DE LA VOITURE

ATTENTION

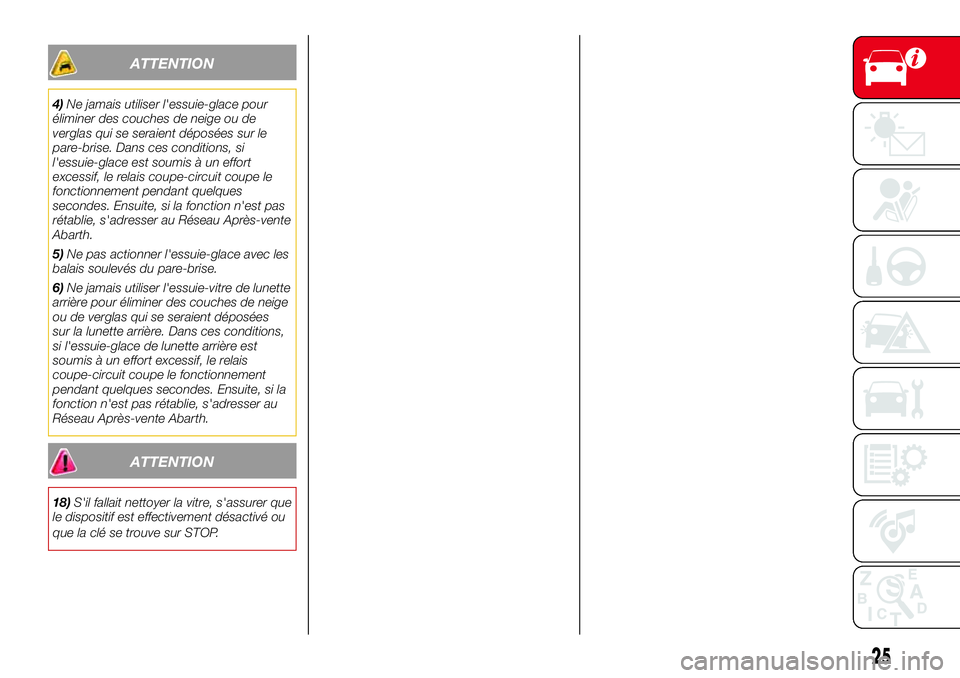

4)Ne jamais utiliser l'essuie-glace pour
éliminer des couches de neige ou de
verglas qui se seraient déposées sur le
pare-brise. Dans ces conditions, si
l'essuie-glace est soumis à un effort
excessif, le relais coupe-circuit coupe le
fonctionnement pendant quelques
secondes. Ensuite, si la fonction n'est pas
rétablie, s'adresser au Réseau Après-vente
Abarth.
5)Ne pas actionner l'essuie-glace avec les
balais soulevés du pare-brise.
6)Ne jamais utiliser l'essuie-vitre de lunette
arrière pour éliminer des couches de neige
ou de verglas qui se seraient déposées
sur la lunette arrière. Dans ces conditions,
si l'essuie-glace de lunette arrière est
soumis à un effort excessif, le relais
coupe-circuit coupe le fonctionnement
pendant quelques secondes. Ensuite, si la
fonction n'est pas rétablie, s'adresser au
Réseau Après-vente Abarth.
ATTENTION
18)S'il fallait nettoyer la vitre, s'assurer que
le dispositif est effectivement désactivé ou
que la clé se trouve sur STOP.
25

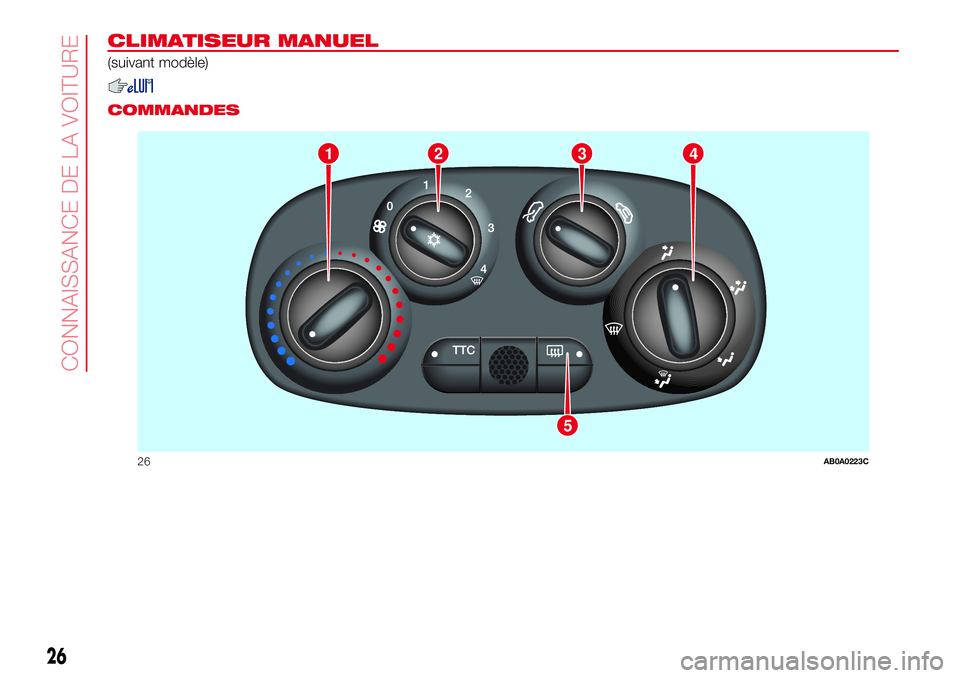

CLIMATISEUR MANUEL
(suivant modèle)
.
COMMANDES
1
5
234
26AB0A0223C
26
CONNAISSANCE DE LA VOITURE

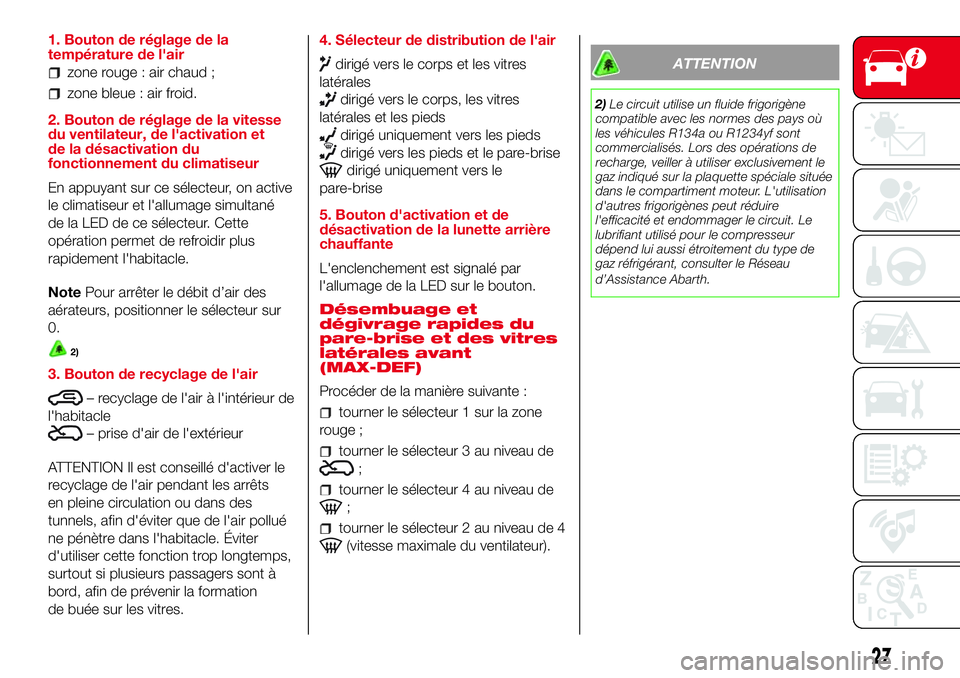

1. Bouton de réglage de la
température de l'air
zone rouge : air chaud ;
zone bleue : air froid.
2. Bouton de réglage de la vitesse
du ventilateur, de l'activation et
de la désactivation du
fonctionnement du climatiseur
En appuyant sur ce sélecteur, on active
le climatiseur et l'allumage simultané
de la LED de ce sélecteur. Cette
opération permet de refroidir plus
rapidement l'habitacle.
NotePour arrêter le débit d’air des
aérateurs, positionner le sélecteur sur
0.
2)
3. Bouton de recyclage de l'air
– recyclage de l'air à l'intérieur de
l'habitacle
– prise d'air de l'extérieur
ATTENTION Il est conseillé d'activer le
recyclage de l'air pendant les arrêts
en pleine circulation ou dans des
tunnels, afin d'éviter que de l'air pollué
ne pénètre dans l'habitacle. Éviter
d'utiliser cette fonction trop longtemps,
surtout si plusieurs passagers sont à
bord, afin de prévenir la formation
de buée sur les vitres.4. Sélecteur de distribution de l'air
dirigé vers le corps et les vitres
latérales
dirigé vers le corps, les vitres
latérales et les pieds
dirigé uniquement vers les pieds
dirigé vers les pieds et le pare-brise
dirigé uniquement vers le
pare-brise
5. Bouton d'activation et de
désactivation de la lunette arrière
chauffante
L'enclenchement est signalé par
l'allumage de la LED sur le bouton.
Désembuage et
dégivrage rapides du
pare-brise et des vitres
latérales avant
(MAX-DEF)
Procéder de la manière suivante :
tourner le sélecteur 1 sur la zone
rouge ;
tourner le sélecteur 3 au niveau de
;
tourner le sélecteur 4 au niveau de
;
tourner le sélecteur 2 au niveau de 4
(vitesse maximale du ventilateur).
ATTENTION
2)Le circuit utilise un fluide frigorigène
compatible avec les normes des pays où
les véhicules R134a ou R1234yf sont
commercialisés. Lors des opérations de
recharge, veiller à utiliser exclusivement le
gaz indiqué sur la plaquette spéciale située
dans le compartiment moteur. L'utilisation
d'autres frigorigènes peut réduire
l'efficacité et endommager le circuit. Le
lubrifiant utilisé pour le compresseur
dépend lui aussi étroitement du type de
gaz réfrigérant, consulter le Réseau
d’Assistance Abarth.
27

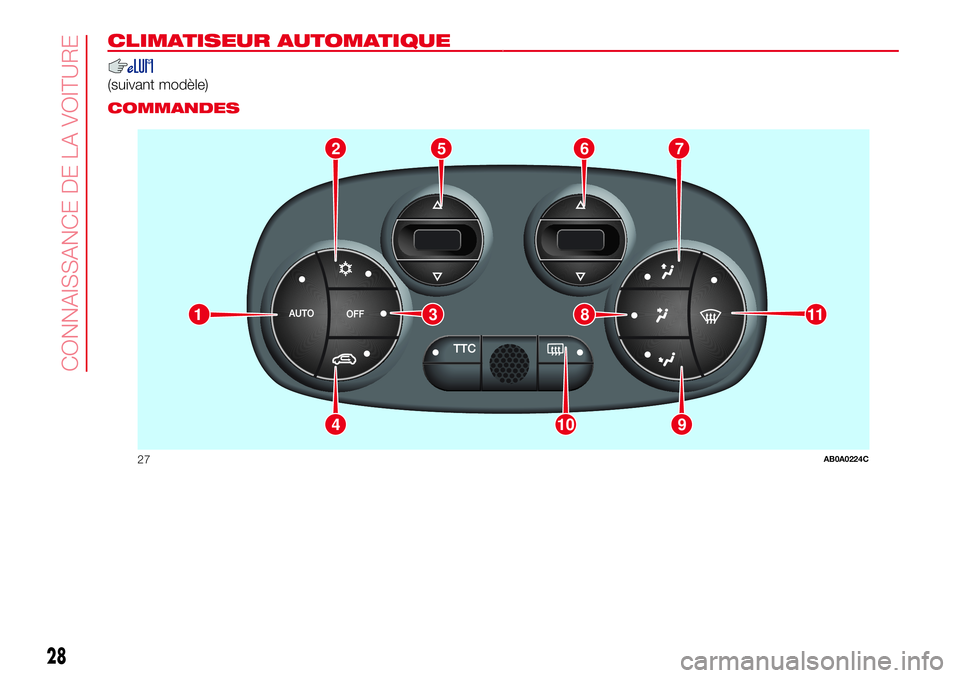

CLIMATISEUR AUTOMATIQUE.
(suivant modèle).
COMMANDES
2765
9104
11381
27AB0A0224C
28
CONNAISSANCE DE LA VOITURE

3)

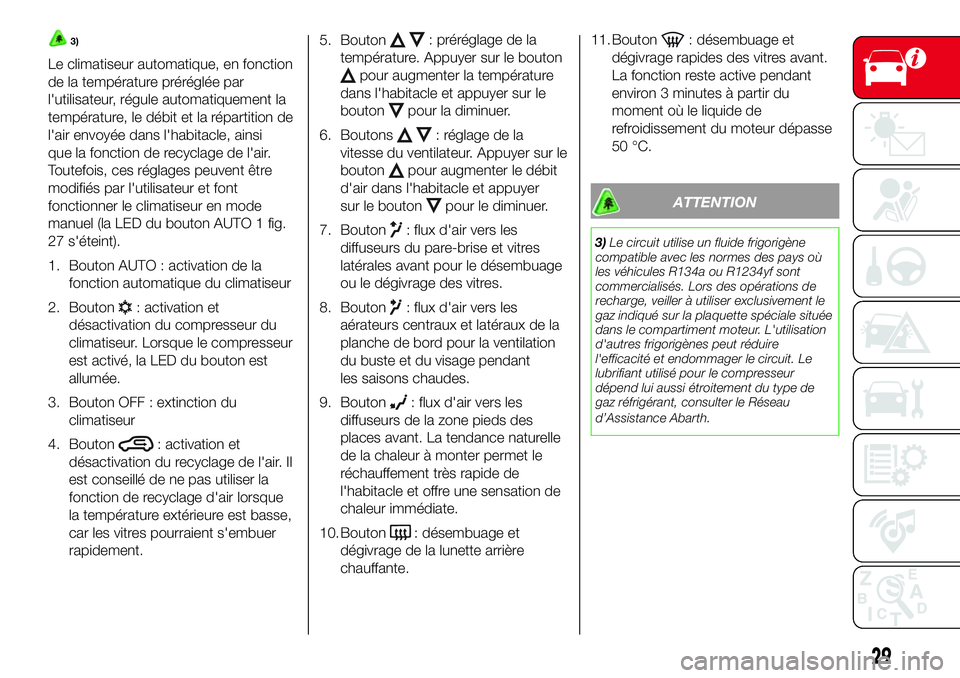

Le climatiseur automatique, en fonction
de la température préréglée par
l'utilisateur, régule automatiquement la
température, le débit et la répartition de
l'air envoyée dans l'habitacle, ainsi
que la fonction de recyclage de l'air.
Toutefois, ces réglages peuvent être
modifiés par l'utilisateur et font
fonctionner le climatiseur en mode
manuel (la LED du bouton AUTO 1 fig.
27 s'éteint).
1. Bouton AUTO : activation de la
fonction automatique du climatiseur
2. Bouton
: activation et
désactivation du compresseur du
climatiseur. Lorsque le compresseur
est activé, la LED du bouton est
allumée.
3. Bouton OFF : extinction du
climatiseur
4. Bouton
: activation et
désactivation du recyclage de l'air. Il
est conseillé de ne pas utiliser la
fonction de recyclage d'air lorsque
la température extérieure est basse,
car les vitres pourraient s'embuer
rapidement.5. Bouton
: préréglage de la
température. Appuyer sur le bouton
pour augmenter la température
dans l'habitacle et appuyer sur le
bouton
pour la diminuer.
6. Boutons
: réglage de la
vitesse du ventilateur. Appuyer sur le
bouton
pour augmenter le débit
d'air dans l'habitacle et appuyer
sur le bouton
pour le diminuer.
7. Bouton
: flux d'air vers les
diffuseurs du pare-brise et vitres
latérales avant pour le désembuage
ou le dégivrage des vitres.
8. Bouton
: flux d'air vers les
aérateurs centraux et latéraux de la
planche de bord pour la ventilation
du buste et du visage pendant
les saisons chaudes.
9. Bouton
: flux d'air vers les
diffuseurs de la zone pieds des
places avant. La tendance naturelle
de la chaleur à monter permet le
réchauffement très rapide de
l'habitacle et offre une sensation de
chaleur immédiate.
10. Bouton
: désembuage et
dégivrage de la lunette arrière
chauffante.11. Bouton
: désembuage et
dégivrage rapides des vitres avant.
La fonction reste active pendant
environ 3 minutes à partir du
moment où le liquide de
refroidissement du moteur dépasse
50 °C.
ATTENTION
3)Le circuit utilise un fluide frigorigène
compatible avec les normes des pays où
les véhicules R134a ou R1234yf sont
commercialisés. Lors des opérations de
recharge, veiller à utiliser exclusivement le
gaz indiqué sur la plaquette spéciale située
dans le compartiment moteur. L'utilisation
d'autres frigorigènes peut réduire
l'efficacité et endommager le circuit. Le
lubrifiant utilisé pour le compresseur
dépend lui aussi étroitement du type de
gaz réfrigérant, consulter le Réseau
d’Assistance Abarth.
29

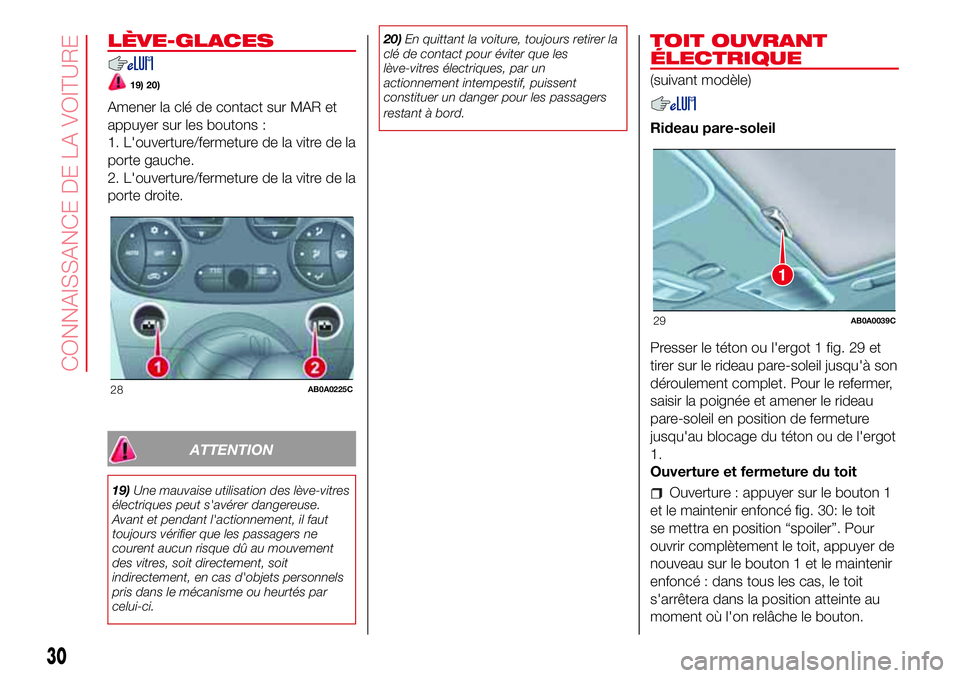

LÈVE-GLACES
19) 20)
Amener la clé de contact sur MAR et
appuyer sur les boutons :
1. L'ouverture/fermeture de la vitre de la
porte gauche.
2. L'ouverture/fermeture de la vitre de la
porte droite.
ATTENTION
19)Une mauvaise utilisation des lève-vitres
électriques peut s'avérer dangereuse.
Avant et pendant l'actionnement, il faut
toujours vérifier que les passagers ne
courent aucun risque dû au mouvement
des vitres, soit directement, soit
indirectement, en cas d'objets personnels
pris dans le mécanisme ou heurtés par
celui-ci.20)En quittant la voiture, toujours retirer la
clé de contact pour éviter que les
lève-vitres électriques, par un
actionnement intempestif, puissent
constituer un danger pour les passagers
restant à bord.
TOIT OUVRANT
ÉLECTRIQUE
(suivant modèle)
Rideau pare-soleil
Presser le téton ou l'ergot 1 fig. 29 et
tirer sur le rideau pare-soleil jusqu'à son
déroulement complet. Pour le refermer,
saisir la poignée et amener le rideau
pare-soleil en position de fermeture
jusqu'au blocage du téton ou de l'ergot
1.
Ouverture et fermeture du toit
Ouverture : appuyer sur le bouton 1
et le maintenir enfoncé fig. 30: le toit
se mettra en position “spoiler”. Pour
ouvrir complètement le toit, appuyer de
nouveau sur le bouton 1 et le maintenir
enfoncé : dans tous les cas, le toit
s'arrêtera dans la position atteinte au
moment où l'on relâche le bouton.
28AB0A0225C
1
29AB0A0039C
30
CONNAISSANCE DE LA VOITURE
